【石油化工行业标准(SH)】 接地及过电压保护装置维护检修规程

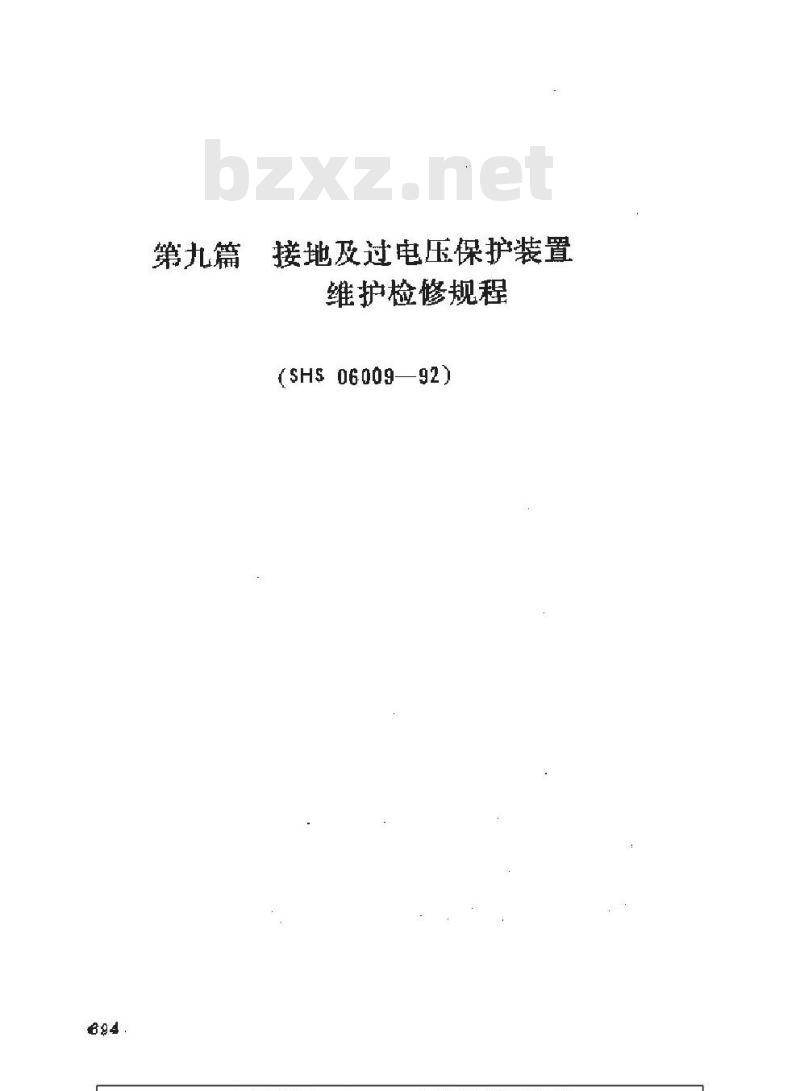

第九篇
接地及过电压保护装置
维护检修规程
(SHs06009—92)

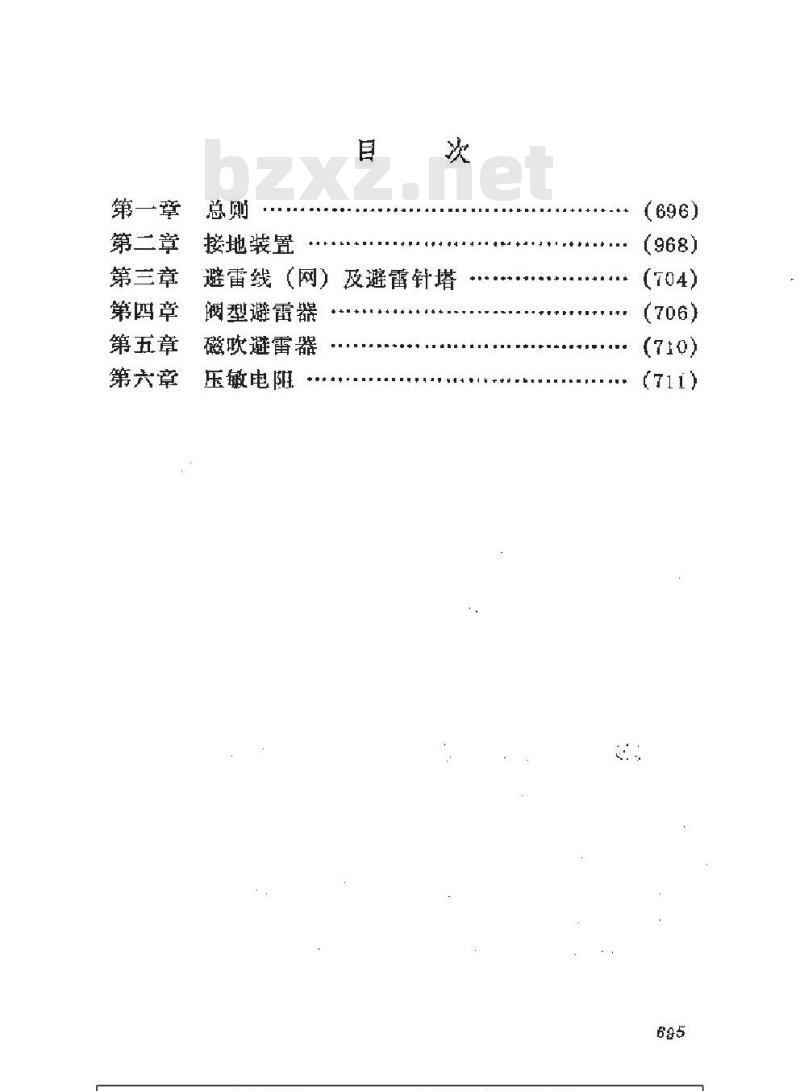

第一章
第二章
第三章
第四章
第五章
第六章
接地装置
避雷线（网）及避针塔
阀型避雷器
磁吹避雷器
压敏电阳

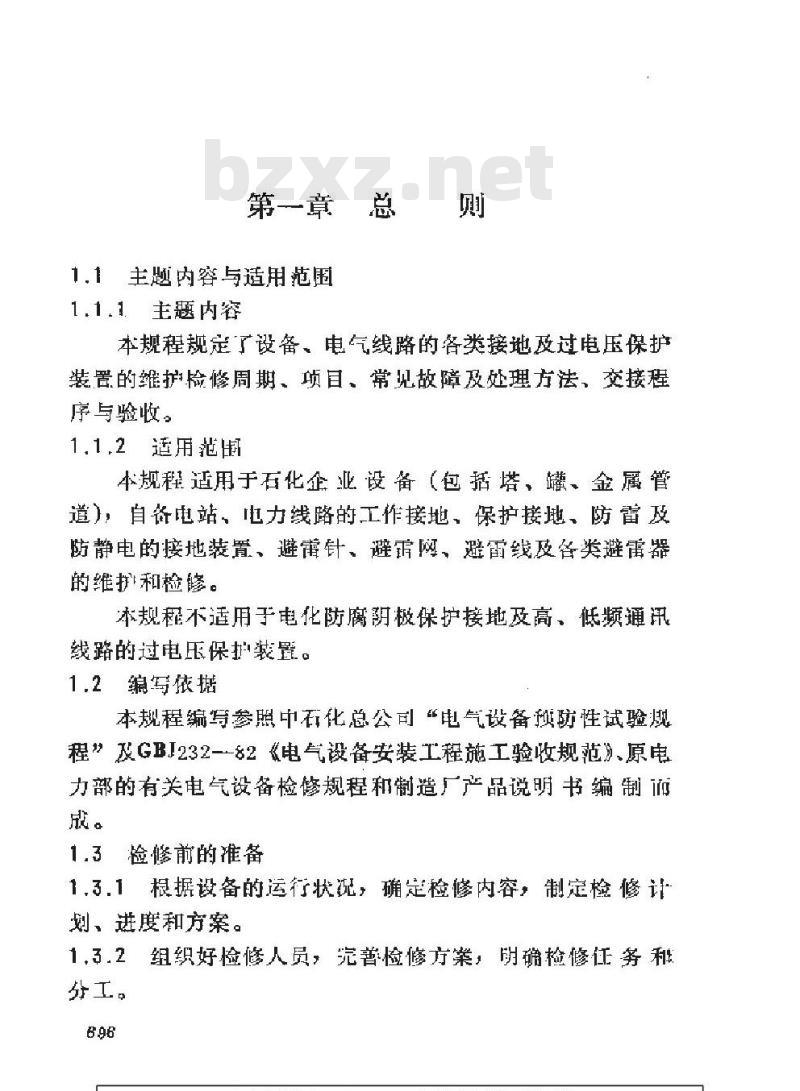

第一章　总则　
1.1主题内容与适用范围
1.1.1主题内容
本规程规定了设备，电气线路的各类接地及过电压保护装置的维护检修周期、项目，常见故障及处理方法，交接程序与验收。
1.1.2适用范围
本规程适用于石化企业设备（包塔，罐，金属管道，自备电站，电力线路的工作接地，保护接地、防蕾及防静电的接地装置，避電针，避需网，避留线及各避雷器的维批和检修。
本规程不适用于电化防腐阴极保护接地及高、低频通讯线路的过电压保护装置。
1.2编写依据
本规程编写参照中化总公司电气设备预防性试验瓶程”及GBJ232--82《电气设备安装工程施工验收规范》、原电力部的有关电气设备检修规程和制造厂产品说明书编制证成。
1.3检修前的准备
1，3，1根据设备的运行状范，确定检修内容，制定检修计划，进度和方案。
1，3.2组织好检修人员，无著检修方案，期确检修任务和分工。

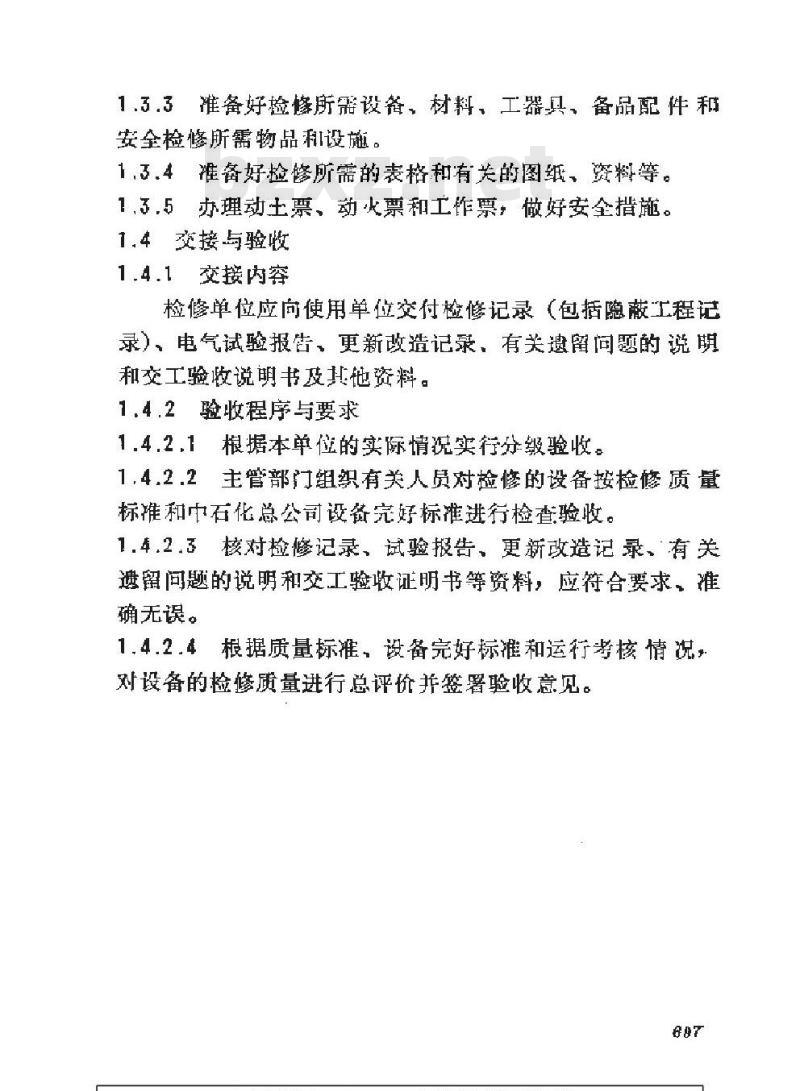

1.3.3准备好检修所需设备，材料，工器具，备品配件和安全检修所需物品利设施。
1.3.4准备好检修所需的表格和有关的图纸、资料等。1.3.5办理动土票，动火票和工作票，做好安全措施。1.4交接与验收
1.4.1交接内容
检修单位应向使用单位交付检修记录（包括隐蔽工程记录），电气试验报告，更新改造记录，有关遗留问题的说明和交工验妆说明书及其他资料。1.4.2验收程序与要求
1.4.2.1根据本单位的实际情况实行分级验收。1.4.2.2主管部门组织有关人员对检修的设备按检修质量标和中石化总公司设备完好标准进行检香验收。1.4.2.3核对检修记录、试验报告，更新改造记录、有关遗留问题的说明和交工验收证明书等资料，应符合要求，准确无误。
1.4.2.4根据质量标准，设备完好标准和运行考核情况，对设备的检修质量进行总评价并签署验收意见。887

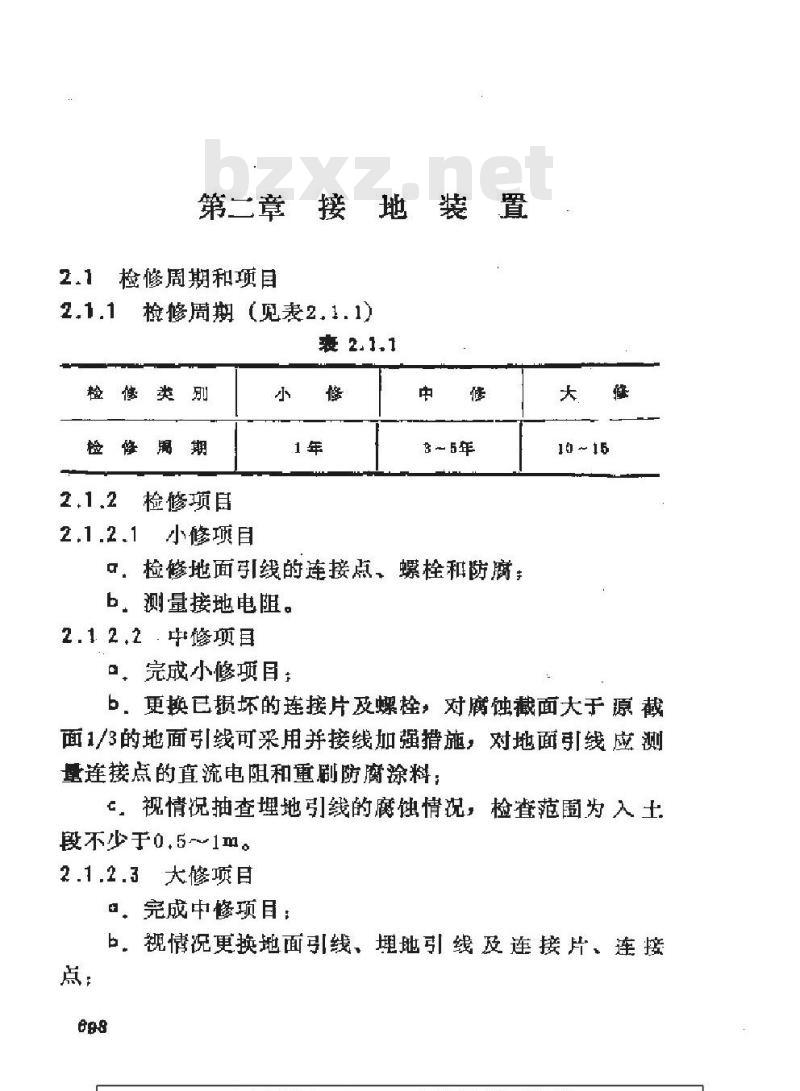

第二章接地装置
检修周期和项目
检修周期（见表2.1.1）
检修项目
小修项目
3～5年
口，检修地面弓线的连接点、螺栓和防腐：b，测量接地电阻。
2.12.2：手修项目
口，完成小修项目
b，更换已损坏的连接片及螺栓，对腐蚀截面大于源截面1/3的地面线可采用并接线加强措施，对地面引线应测量连接点的直流电阻和重刷防腐涂料：c，视情说抽查埋地引线的魔蚀情况，检查范为入土段不少于0,5~1m。
2.1.2.3大修项目
a。完成中修项目：
b。视情况更换地面引线、埋地引线及连接片、连接点：
C。抽香接地体的腐蚀情况（垂直接地体宜挖至裸露0.3m处），当腐蚀截面大于原截面的1/2时，需更换接地体或在旁边打入新接地体，
d，经检查确认接地装置良好，可延长大修周期，但必须做详细记录。
2,2检修工艺与质量标推
:2.2.1检修工艺
2.2.1.1接地装置用的紧固件，除地脚螺栓外，均应镀锌。接地装置宜采用钢材：在腐蚀性较强的场所宜深用热镀锌的钢接地体或适当加大截面。2.1.1.2埋地引线与接地体的连接应采用搭接焊，其焊接长度必须为：
口，扇钢宽度的2.5倍（且至少3个棱边焊接）：b，圆钢直径的6倍；
，圆钢与扁钢连接时，为圆钢直径的6倍d，扇钢与钢管（或角钢）焊接时，应在其接触部位两侧进行焊接，并焊以出钢带弯成的孤形（或直角形）卡了，或直接由扁钢本身弯成孤形（或直角形）与钢管（或角钢）焊接。
2.2.1.3埋地引线与地面引线的连接采用螺栓连接。接触面积与螺栓规格参见表2.2，1.3。表2.2.1.3
接触面积
【mm)
螺栓规程
使用场合
2.2.1，4地面引线、埋地引线检修后均应除锈，涂漆防腐处理。当腐蚀截面大于原截面1/3时，可采用并接线加强，其截面不少子原弓引线截面，目材质匠相同。2.2.1，5接地装置检修时应采攻临时接地措施（接入接地干线）。
质量标谁
位修所钜换的接地装罩导体截面再材质均应符合原设计要求。
4mm。
紧固。
焊接必须牢固无虚焊、松说，焊缝高应不小于用螺栓连接的连接点接触面必须良好，螺栓必领接地装置的接地电阻必须符合表2.2.2.4规定。表2.2.2.4
大接地短露电
流系统（SODA以
上的接地装驾
小接地短路电
流系统（500A以
下)的接地装置
R≤2000+1(2)
当124000A时，可采用
在商士电阻率地
区，当接地装置按此
懋定接地电阻在技
式中I-轻接地装臀流人地
经渐上蔽不合理时，
中的短路电流，A
R—考虑到季节变化的最
天接地电阻，2
）当接地装置与V发以下
设备的接地装置共用时
RS120+1()
（）当接地装置仅于以
上设签时，R≤250+1（0）
（3）在上任一措沉下，援地
电阻一般不得大于1002
可SD8--79力
设备接地技术规程
第25条的规定处理
利用大地作导
线时的接地装置
ikv以下电气
设备的接地装置
露天装置避雷
针的集中接地装
发电厂烟窗附
近的吸风处装
设的加强巢中接
地装胃
独立避雷针
（线接地装置
与架空线直接
连接的旋转电机
进线段上阀型避
馆器的接地
有避雷线的纤
塔的接地装置
（1）长久使用时
R≤50+1(0)
（2）临时使用时
R$100+I(0)
（！）接地电阻不宜超过40
(2）便用同一接地装置的并列
运行的发电机、变玉器等电气
设备，当其客最不超过1VA
时，接地电阻不许超过10们
不宜大于10
不宜大于100
不宜大于109
应符合SDJ7-79载电力设备
过电压保护设计技术规程”第
六章的有关规定
杆塔高度在“以下时按下
在采用接零噪护的
电网中，系指变压器
的接地电钮
巧接地网连在一起
的可不单独测量
在管主境电阻率地
区做到10口确有围难
时，可按3DI8—79电
力设计规程算31条的
规定办理
如士堰自阻率很高：
接地电阻很难降到30
0时，可采用6～8根
总长不超过600m的放
无避宵线的线，
路杆塔接地装置
土填电阻
率-cm)
10*及以下
10*~5×10-
5×104~10×104
10 ×101 ~20 × 10*
20×10+以上
小接地短铬电流系
统钢筋揭凝土杆、金
中性点非直接接地
的低压网路钢难福凝
土杆，金属拓
低压进户线绝缘子
2.3维护检查与故障处理
2.3.1定期检查期
接地电
接地电
射形接地体或连续伸
长接地体，其接地电
阻可不受限制
2.3.1.1自备电（站），110kV及以上变电站的各类接地装驾拇季检查I砍。
2.3.1.2遇地霆，洪水等不可抗拒自然求害后，应进行特殊避视、检查，并采取相应的检修措施。2.3.2定期检查项目与标准
2.3.2.1检查地面引线是否接触良好，有无烧伤痕迹，连接螺栓是香紧置。
必要时测量接地装置的接地电阻，其数值应符合规定。
常见故及处理方法
接地装置的地面线有腐蚀、断线等现象应及时23.31
修复或更换。
接地装置的埋线引线在距离地面0~300mm段容易受腐蚀，要注意检查，发现腐蚀严重的可采用并接线加强措施。
第三章
避雷线（网）及避雷针塔下载标准就来标准下载网
检修周期和项目
检修周期（见表3.1.1）
隆周期
检修项目
3.1.2.1小修项目
3～5年
或必要时
10～15年
或必要时
。，检查避雷针，避雷线（网）及引下线有否断裂，腐蚀，
b，紧固避雷线夹紧螺栓，调馨避雷线的弛度。3.1.2.2中修项
心，完成小修项目：
b.修复损坏的避雷针，避雷线（网）：c，避雷针塔紧固螺栓金属构件除锈剥漆：d，更换紧固金具。
3.1.2.3大修项目
a完中修项自：
b，更换避雷线：
c，更换避雷针接闪器利接地引下线：734
d，避雷针塔身补强处理。
3.2质量标准
避雷线的弛度应在设计弛度的十6%~~2,5范围内。
3.2.2避雷针塔倾斜度允许范围应符合：，觀镶凝王塔小于或等于15：
b，50m以下高度的铁塔小于或等于10%：G，50m以上高度的铁塔小于或等于5%32.3避需线（网）因腐蚀，损伤诚少截面占总面积5%~17%时，应采取补修法处理：腐蚀利损伤减少截面超过17%时，应切断重接。
3.24钢筋混凝结构的避雷针杆塔的保护层无脱落，钢筋不外露。
3.3维护检变与故障处理
33.1链期检香間期
每季度检香1次（電丽盾视情沉进行检香3.32期检查项目与标准
3.3.2.1避雷线（网）不应有损伤或闪络烧伤痕迹，不应有严重锈蚀，遮雷线的金夹具应无锈蚀，过热，螺栓，垫圈、销子等零应齐全：无松动，脱出现象。33.2，2避蕾针和蘑身无倾斜基础无下陷，升裂现象c3.3.2.3接地引下线不应有损衔，锈饨，避雷线与引下线的连接线夹，引下线与接地装置的连接线夹，杆塔上固定引下线的卡钉，双避需线间的连接线及避雷线与铁塔间的连接线等寒件应齐全，无松脱现象。3.3.24冰炼地区混凝土结构的避雷针塔杆内在冬季应进行排水。
