【石油化工行业标准(SH)】 润滑脂接触电阻测定法

中华人民共和国石油化工行业标准润滑脂接触电阻测定法
题内客与活用范压
本标准规定了润滑脂接触电阻测试力法标非适用于测定汇对脂的按谢电阳。方法概要
$/1059634
将润维试样丧在发状心原上，除指质为口.2，更其与半球收电极接触，仅证两极间承138=00N￥，直流双件电折测定温（0℃1℃）、车（1530%），版温（-252）时的据点电用，以脂前芯接触书阻的差偿作为润将脂按自阻值3材料
半球状，恢状也版，详更1
中陈大中限
图1电极形状
中国石油化丁总公司19940554批准134-12-01实施

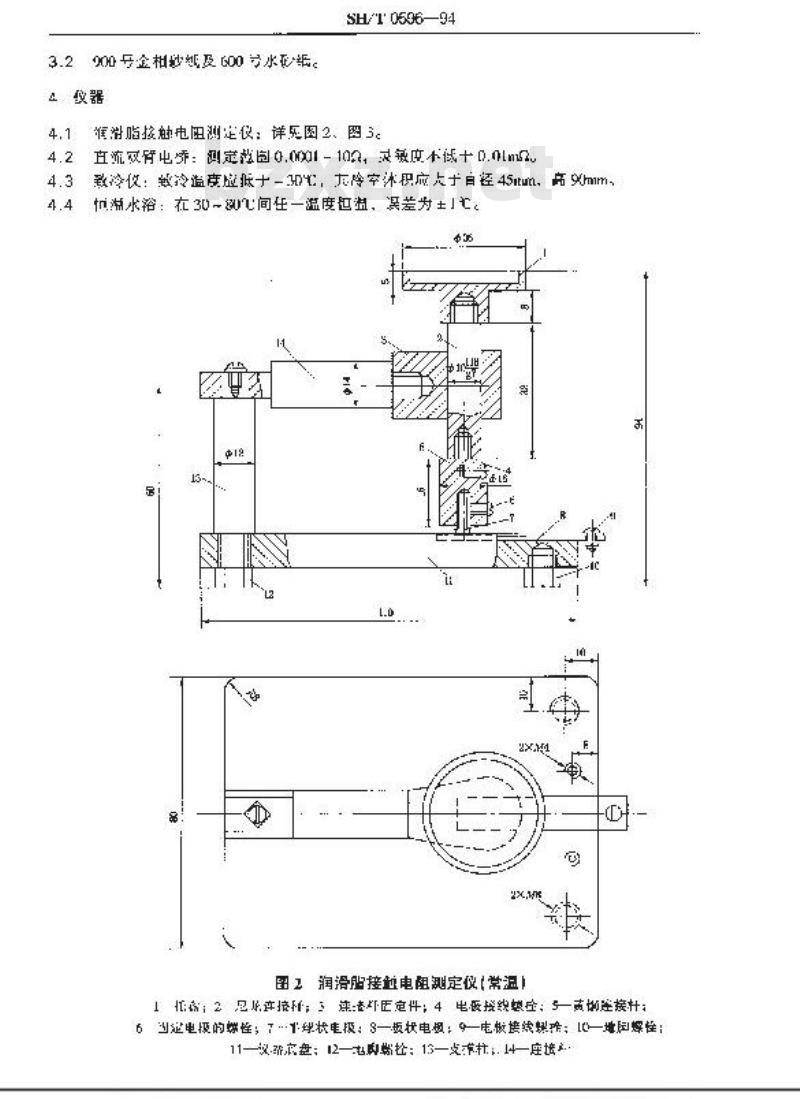

3.2000号金相妙及600号水。
SH/T0506—94
准滑脂按触电阻测定仪：详5图2、图3。4.2流双背电矫：叫定整图0.01-102，敏度不微十0.01m524.3致冷仪：敏冷造度应低十-3，左冷空述积应于自径45tum，高以mm4.4
忙游水浴：在30～8间在任一温度担盘，渠差为±」亡。g
图2润滑胆接粒电阻测定仪【常温1：2见连接种；3违：查虾压定件，4电丧拨线塑全：5一或频座接杆：6当延电极的频性；71线状电极：3一板电根：9—电板境线频作：心—增图爆性：11—设张盘：12—范即频抢：13—支托：.14—座接SHT059E
图润滑接触电阻测定仪[、=
1帖需：2验坏：3-投许接摄栓：洋适杆：5也极接能频性：码：100g
安准工作
6·板状出极通：7违转师
5.1用金相砂纸将出极打磨工净，使其呈现均包，沈充的金光择，用脱脂梳拨去铜屑。处理后的电丧不皮与手或不洁物接触，组装起极症用谢十5.2收器、设备上的接线杆，线鼻等接触点用水砂纸护房干净，并保证接触良好：5.3电桥以双线连拨法与电极迹接，详见图4。上双券
图4测定电极双线连接法
读生电校

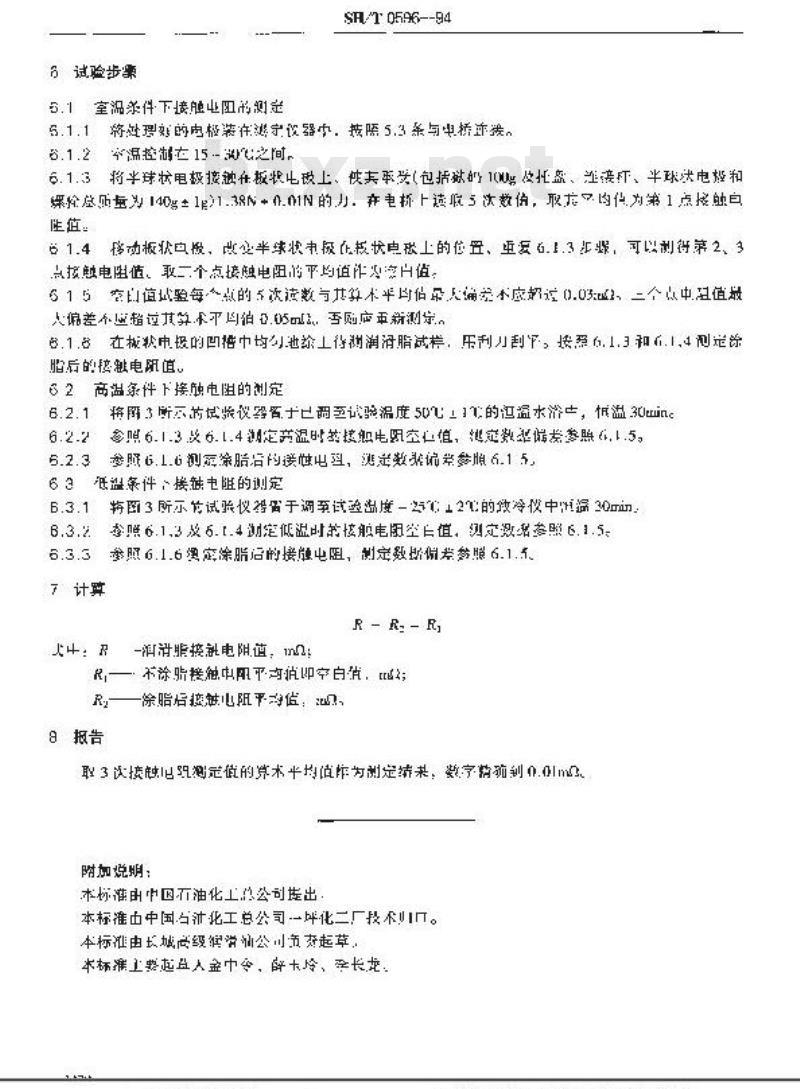

6试验步骤
5.1室杀件下接触业阻形测定
SA/T 0596--94
6.1.1将处理的内极装存滤守仅器小，接限5.3条与电挤求接。.1.2室温控制在15-之间，
6.1.3将半球状电极接融在板状七微上、恢真学（包括效码10收托盘、注接杆、半球状电轻和课抢总购重为140%±1>1.38N+个.01N的，充电拆上选收3达效伤，取7的件为第1点接融白移动板状白搬，改变半球状电极（板状惠张上的他置重复6.1.3汇账，可以削得菜2、361.4
点按触电阻值、取二个点接触电阻的平均值准火净内值，615空出值试验每个点的5次法数与共算术半均伯朵人编常不应超近0.03匹2、二个点中且值最人偏差个应超过其等平国拍.叫否厕店薪测宗。总.1.在械状电锻的凹格中均勿池茶工待测滑脂减样，用利力刮F，安票6.1.3和.1,4则是涂脂后的接电阻值
62高温条件下接融电阻的测定
6.2.1将阳3所示药试浆议者于调至试验温度50%11T的益水济中，溢30min6.2.2参赠6.1.3支6..4定产温时基接点电阻空口值，继定数率端参照（.1.5，6.2.3参照6.1.心测系除脂后内接性电料，泌定数来偏差膜6.1563低温条件，接链电阻的测定
6.3.1将图3所示货试验仅器雷于调至试验盘度-：12的效冷仪中用损30mim季照6.1.3及6.[.4谢定低温时的核触电阳尘自值，测定激名参照6.1.5，6.3.2
垂照6.1.6澳定涂脂后的接牌电阻，制定数斯假差参照6.1.5。6.3.3:
7计算
-润消非接电阻值，m：
大中：R
不涂脂接触中平内消即空自道，R—除脂后癌滋心阻平均位！
8振告Www.bzxZ.net
联3改接触组测定值的算术平均值作测定续来，数字精确到心.m附加悦期：
本标准由中国而油化上公司提出本标准中中国化工总公司-坪化二厂投术。本标准由长城高级辑常油公司市起草本杯推工要起点人金中令，辟卡冷、孕长龙，
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
