【电子行业标准(SJ)】 计数管总技术条件

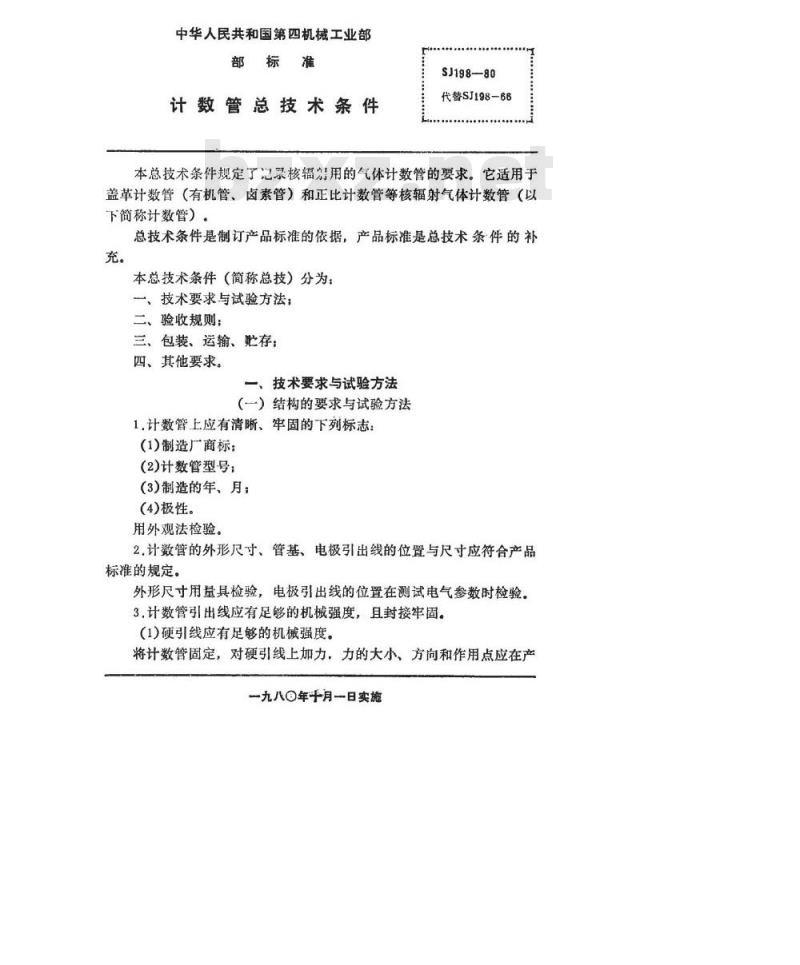

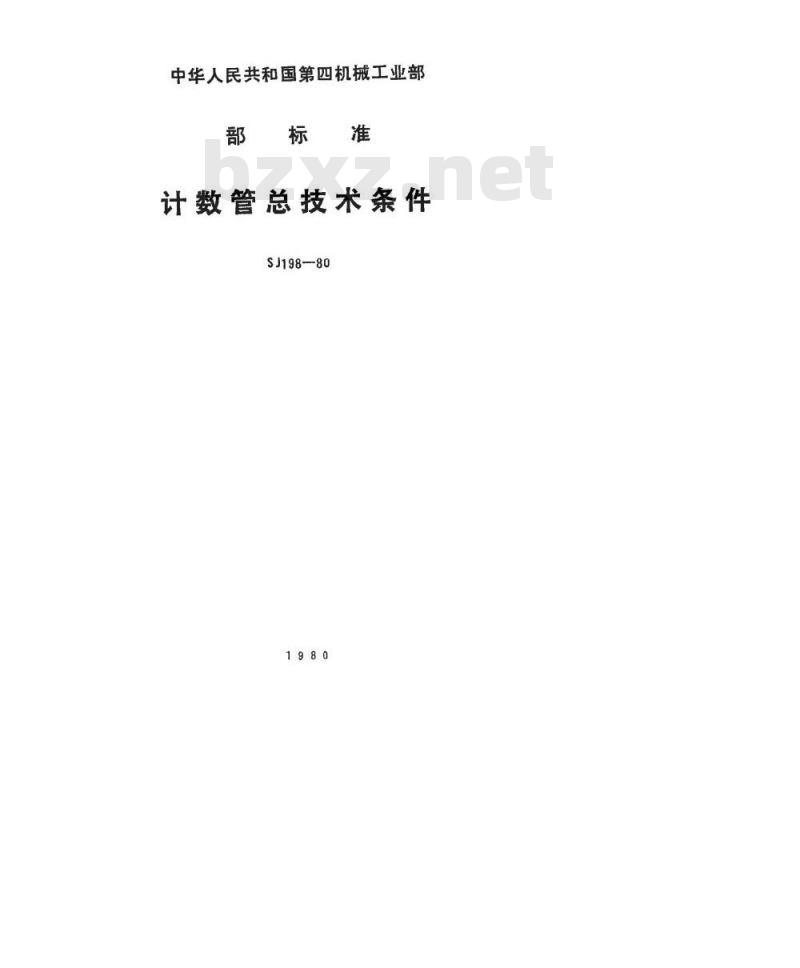

中华人民共和国第四机械工业部部标准
计数管总技术条件
SJ198-80
中华人民共和国第四机械工业部部
计数管总技术条件
SJ198-80
代替SJ198-66
本总技术条件规定了记累核辐剂用的气体计数管的要求。它适用于盖革计数管（有机管、卤素管）和正比计数管等核辐射气体计数管（以下简称计数管）。
总技术条件是制订产品标准的依据，产品标准是总技术条件的补充。
本总技术条件（简称总技）分为：一、技术要求与试验方法；
二、验收规则；
三、包装、运输、此存；
四、其他要求。
、技术要求与试验方法
（一）结构的要求与试验方法
1.计数管上应有清晰、牢固的下列标志(1)制造厂商标；
(2)计数管型号：
(3)制造的年、月：
(4)极性。
用外观法检验。
2.计数管的外形尺寸、管基、电极引出线的位置与尺寸应符合产品标准的规定。
外形尺寸用量具检验，电极引出线的位置在测试电气参数时检验。3.计数管引出线应有足够的机械强度，且封接牢固。(1)硬引线应有足够的机械强度。将计数管固定，对硬引线上加力，力的大小、方向和作用点应在产一九八年十月一日实施
共9页第2页

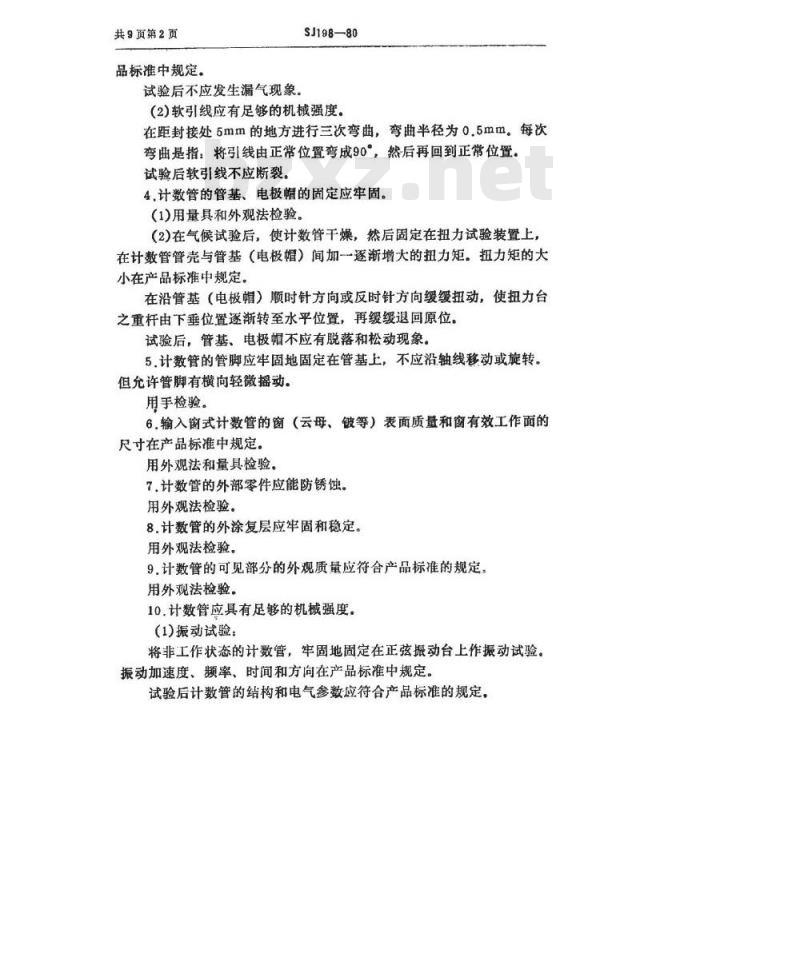

品标准中规定。
试验后不应发生漏气现象。
SJ198—80
(2)软引线应有足够的机械强度。在距封接处5mm的地方进行三次弯曲，弯曲半径为0.5mm。每次弯曲是指：将引线由正常位置弯成90，然后再回到正常位置。试验后软引线不应断裂。
4,计数管的管基、电极帽的固定应牢固。(1)用量具和外观法检验。
（2)在气候试验后，使计数管干燥，然后固定在扭力试验装置上，在计数管管壳与管基（电极帽）间加一逐渐增大的扭力矩。扭力矩的大小在产品标准中规定。
在沿管基（电极帽）顺时针方向或反时针方向缓缓扭动，使扭力台之重杆由下垂位置逐渐转至水平位置，再缓缓退回原位。试验后，管基、电极幅不应有脱落和松动现象。5.计数管的管脚应牢固地固定在管基上，不应沿轴线移动或旋转。但允许管脚有横向轻微摇动。
用手检验。
6.输入窗式计数管的窗（云母、铍等）表面质量和窗有效工作面的尺寸在产品标准中规定。
用外观法和量具检验。
7.计数管的外部零件应能防锈蚀。用外观法检验。
8.计数管的外涂复层应牢固和稳定。用外观法检验。
9.计数管的可见部分的外观质量应符合产品标准的规定，用外观法检验。
10.计数管应具有足够的机械强度。(1)振动试验：
将非工作状态的计数管，牢固地固定在正弦振动台上作振动试验。振动加速度、频率、时间和方向在产品标准中规定。试验后计数管的结构和电气参数应符合产品标准的规定。(2)冲击试验：
SJ198-80

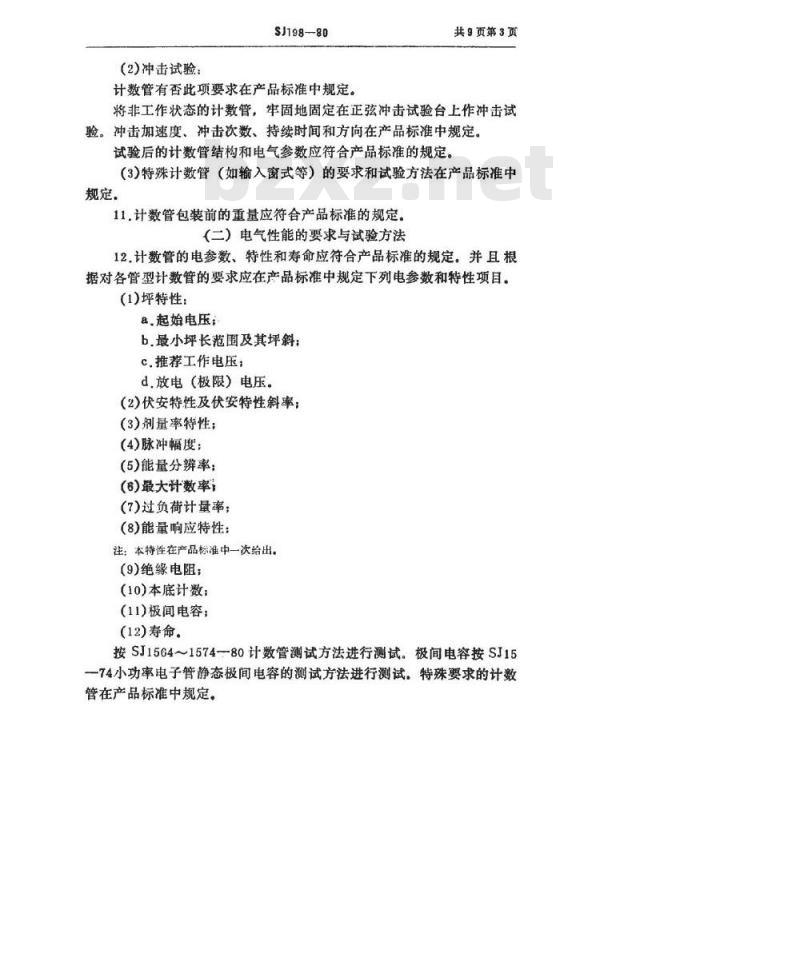

计数管有否此项要求在产品标准中规定。共9页第3页
将非工作状态的计数管，牢固地固定在正弦冲击试验台上作冲击试验。冲击加速度、冲击次数、持续时间和方向在产品标准中规定。试验后的计数管结构和电气参数应符合产品标准的规定。（3）特殊计数管（如输入窗式等）的要求和试验方法在产品标准中规定。
11.计数管包装前的重量应符合产品标准的规定。（二）电气性能的要求与试验方法12.计数管的电参数、特性和寿命应符合产品标准的规定。并且根据对各管型计数管的要求应在产品标准中规定下列电参数和特性项目。(1)坪特性：
a.起始电压；
b.最小坪长范围及其坪斜：
c.推荐工作电压：
d.放电（极限）电压。
(2)伏安特性及伏安特性斜率：
(3)剂量率特性；
(4)脉冲幅度；
(5)能量分辨率；
(6)最大计数率
(7)过负荷计量率；
(8)能量响应特性：
注：本特性在产品标准中一次给出。(9)绝缘电阻；
(10)本底计数：
(11)极间电容；
(12)寿命。
按SJ1564～1574—80计数管测试方法进行测试。极间电容按SJ15一74小功率电子管静态极间电容的测试方法进行测试。特殊要求的计数管在产品标准中规定。
共9页第4页
SJ198-80

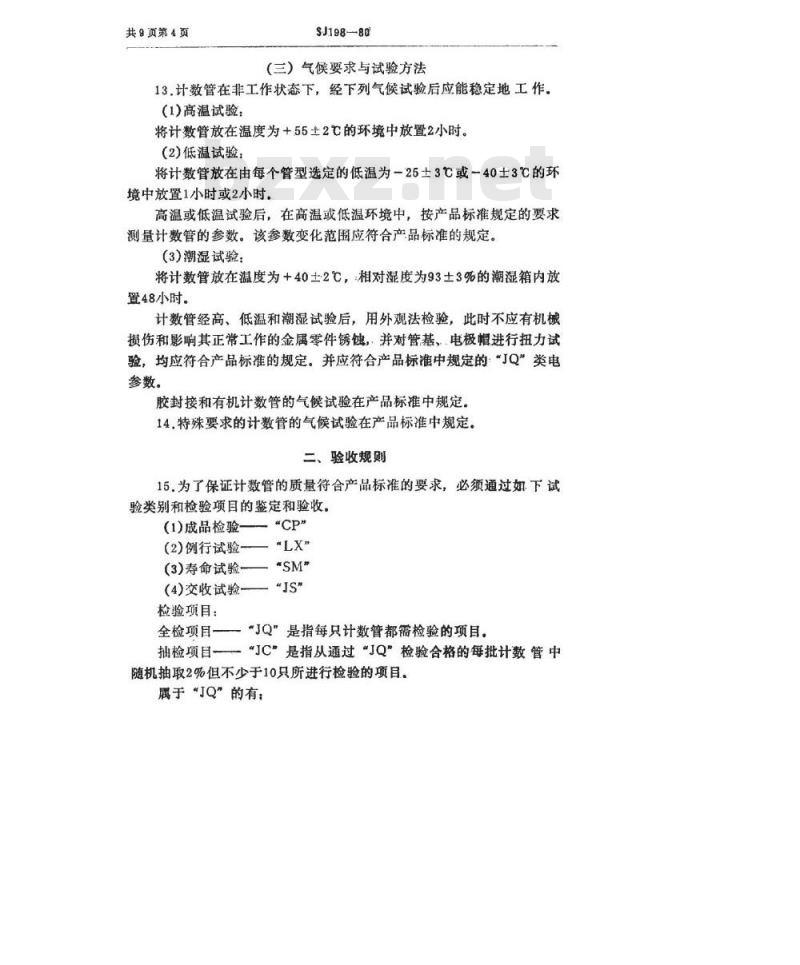

（三）气候要求与试验方法
13.计数管在非工作状态下，经下列气候试验后应能稳定地工作。(1)高温试验：
将计数管放在温度为+55土2℃的环境中放置2小时。(2)低温试验：
将计数管放在由每个管型选定的低温为－25±3℃或一40士3℃的环境中放置1小时或2小时。
高温或低温试验后，在高温或低温环境中，按产品标准规定的要求测量计数管的参数。该参数变化范围应符合产品标准的规定。3）潮湿试验：
将计数管放在温度为+40士2℃，相对湿度为93土3%的潮湿箱内放置48小时。
计数管经高、低温和潮湿试验后，用外观法检验，此时不应有机械损伤和影响其正常工作的金属零件锈蚀，并对管基、电极帽进行扭力试验，均应符合产品标准的规定。并应符合产品标准中规定的“JQ”类电参数。
胶封接和有机计数管的气候试验在产品标准中规定。14.特殊要求的计数管的气候试验在产品标准中规定。二、验收规则
15.为了保证计数管的质量符合产品标准的要求，必须通过如下试验类别和检验项目的鉴定和验收。（1)成品检验—“CP*
(2)例行试验——\LX\
(3)寿命试验——“SM”
(4)交收试验—“JS\
检验项目：
全检项目一—“JQ”是指每只计数管都需检验的项目，抽检项目—“JC”是指从通过“JQ”检验合格的每批计数管中随机抽取2%但不少于10只所进行检验的项目。属于“JQ”的有；
SJ198-80
（1）标志的质量（第1条）
（2)外形尺寸和电极接线（第2条）：（3）外部金属零件的防蚀质量（第7条）：（4)管壳外涂复层的质量（第8条）；（5)管子可见部分外观质量（第9条）：（6)坪特性（第12条（1））；
（7)伏安特性及伏安特性斜率（第12条（2））：（8)剂量率特性（第12条（3）；（9)产品标准中规定的“JQ”项目。属于“JC”的有：
（1)管子输入窗尺寸和质量（第6条）：（2）脉冲幅度（第12条（4)）：（3)能量分辨率（第12条（5））（4）最大计数率（第12条（6））：（5)绝缘电阻（第12条（9））：（6)本底计数（第12条（10））：(7)产品标准中规定的“JC”项目。（一）成品检验
共9页第5页
16.成品检验由制造厂检验部门进行。计数管经生产车间检验合格静放六昼夜后进行检验。
成品检验项目按“JQ”和“JC”进行。按“JQ”检验时将不符合要求的计数管剔除。按“JC”检验时应有90%的计数管符合要求，否则应取双倍数量的计数管按不合格项目进行复验，此时仍应有90%的计数管能满足所有被检项目的要求。
否则按不合格项目进行全验，剔除废品。17.计数管经成品检验合格后即可入库，但超过半年而未出厂者，在出厂前应再次送交检验部门进行复验，以确保质量。复验方式（抽验或全验）及检验项目由检验部门根据具体情况决定。除质量明显变化外，此项检验一般不做整批考核，复验时剔除废品。wwW.bzxz.Net
共9页第6页
SJ198—80
(二例行试验
18，例行试验由制造厂检验部门进行，连续生产的计数管每季度至少进行一次。
当计数管材料、结构、工艺变更影响到“LX”项目以及生产中断半年以上又恢复生产时均应进行例行试验。19.例行试验的计数管，从经成品检验合格的计数管中经复测“JQ*“JC电参数合格后随机抽取10只进行。20.属于“LX”的项目有：
（1)引出线的质量（第3条）：
（2)管基、电极帽固定的牢固度（第4条）：(3）振动试验和冲击试验（第10条）：（4）重量（第11条）：
（5）过负荷剂量率（第12条（7））（6）极间电容（第12条（11））：（7）气候作用的稳定性（第13条）：（8）包装和防护质量（第30~33条）：(9)产品标准中规定的“LX”项目。21.例行试验后应有80%（其中电气参数应有90%）的计数管符合产品标准的要求。否则应另取双倍数量的计数管按例行试验项目进行复试，此时若有80%（其中电气参数应有90%）的计数管符含产品标准的要求，则例行试验为合格，否则为不合格。若复试仍不合格，制造厂应迅速找出原因，采取措施，根据不合格原因，剔除废品后可进行第二次例行试验。第二次例行试验同于第一次例行试验。若第二次例行试验复试不合格，则该次例行试验所代表的计数管作为不合格品。三）寿命试验
22.寿命试验由制造厂检验部门进行，连续生产的计数管每季度进行一次。
当计数管材料、结构、工艺变更影响到寿命时以及生产中断半年以上又恢复生产时均应进行寿命试验。23.寿命试验的计数管从经成品检验合格的计数管中经复测JQSJ198-80
“JC”电参数合格后随机抽取10只进行。共9页第7英
24.寿命试验按产品标准的规定，选用下列任一试验方法进行：（1）脉冲累计法：在规定的电压和计数率下，累计工作到规定的脉冲次数。
（2）时间累计法：在规定的电压和工作电流或剂量率下，连续工作到规定的小时数。
25.寿命试验过程中电参数测试的时间间隔及允许变化的范围应符合产品标准的规定。
26.寿命试验考核标准，按产品标准的规定选下列任一方法进行。(1)全寿命法：应有90%的计数管符合寿命标准为合格。否则为不合格。
（2）半寿命法：在半寿命前应有100%的计数管符合寿命标准要求，全寿命时至少应有80%的计数管符合寿命标准为合格，否则为不合格。当寿命试验不合格时，应取双倍数量的计数管按原考核标准进行复试。若复试仍不合格，则该次试验所代表的计数管作为不合格品。(四）交收试验
27.交收试验在使用方提出要求时进行。由使用方和制造厂共同进行。或使用方委托制造厂检验部门进行。28.交收试验应从每批提交的计数管中随机抽取2%但不少于10只，按成品检验的：\JQ*项目进行检验，合格率不应低于80%（其中电参数应不低于90%）。否则应对该批提交的计数管按不合格项目进行全验，剔除废品。返修合格者也可提交，“JC”类的项目检验数量及合格标准与本标准第16条成品检验的规定相同。
三、包装、运输、贮存
29.每个或每批计数管应附有产品说明书和合格证明。产品说明书的内容为：
(1)制造厂商标：
(2)产品标准编号：
（3)计数管型号和主要用途：
共9页第8页
4)主要电参数：
(5)外形图、电极接线图；
(6)测试线路图；
SJ198—80
(7)极限使用数据和对使用计数管的要求：(8)检验部门印鉴；
(9)输入窗式计数管窗面厚度：
(10)其它。
30.包装物表面应有符合“GB191-73包装储运指示标志”要求的有关标志。
31.计数管的输入窗部分应妥加保护，以免擦伤。计数管的引出线及管底的管脚应采取防护措施。32.计数管应有良好的包装，在产品标准中应选用下述方法之一进行运输颠簸试验，以考核包装质量。（1）将包装好的计数管放在运输汽车上，在三级路面上以30～40公里的时速行驶300公里。
（2)将包装好的计数管，牢固地固定在专用颠簸机上，在频率为6.5Hz，加速度为5g的条件下进行运输颠簸试验1小时。试验后不应有由于包装质量造成计数管的损坏“JQ”电参数应符合产品标准的规定。
33.计数管的包装试验由制造厂检验部门每年进行一次。当包装设计、材料及产品结构更改时均应进行包装试验。34.计数管的贮存仓库其温度不应低于5℃，相对湿度不应大于80%，空气中不应含有酸、碱及其它有害于计数管的腐蚀性气体。35，制造厂应保证计数管性能符合产品标准的要求，并保证计数管从出厂日期起在仓库内存放三年，其性能仍能满足产品标准的要求，如在使用和贮存中发生质量间题时，若确属制造上的原因，则制造厂应负责退换。
胶封接的计数管保证存放一年。四、其它要求
36.制造厂测试设备应保证工作可靠，仪器、仪表每月或每季度进行校验。
SJ198-80
37.计数管的产品标准应包括以下内容；(1)特征和用途；
(2)与总技的关系；
(3)特殊要求与试验方法：
(4)参数规范表：
(5)外形图和电极接线图：
（6）测试线路图：
(7)特性曲线；
(8)其它。
共9页第9页
