【国家标准(GB)】 奇数沟千分尺

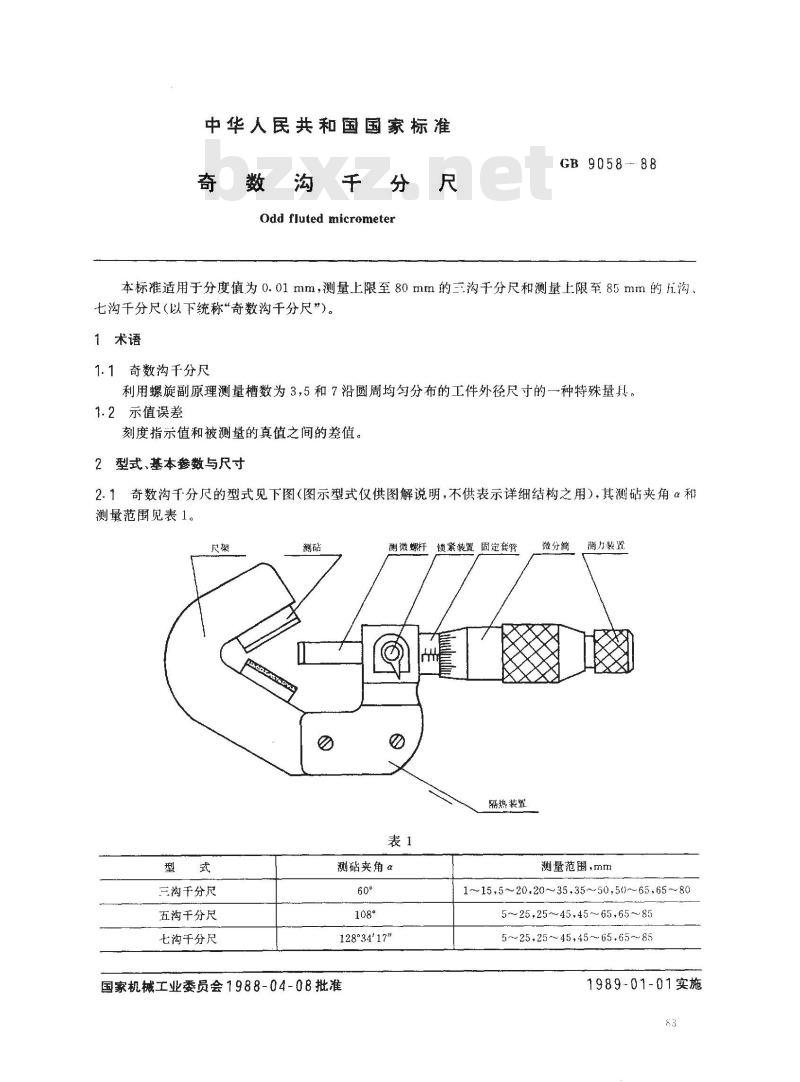

中华人民共和国国家标准
奇数沟千分尺
Odd fluted micrometer
GB9058--88
本标准适用于分度值为0.01mm，测量上限至80mm的三沟千分尺和测量上限至85mm的h沟、七沟千分尺（以下统称“奇数沟千分尺”）。1术语Www.bzxZ.net
1.1奇数沟干分尺
利用螺旋副原理测量槽数为3，5和7沿圆周均匀分布的工件外径尺寸的一种特殊量具。1.2示值误差
刻度指示值和被测量的真值之间的差值。2型式、基本参数与尺寸
2.1奇数沟千分尺的型式见下图（图示型式仅供图解说明，不供表示详细结构之用），其测站夹角α和测量范围见表1。
三沟干分尺
五沟千分尺
七沟千分尺
测微螺杆锁紧装置固定套管
隔热装置
测砧夹角α
12834'17”
国家机械工业委员会1988-04-08批准微分簡
测力装置
测量范围，mm
1~~15,5~20,20~35，35~50,5~~65,65~805~25,25~45,45~65.65~85
5~25,25~45,45~65,65~~85
1989-01-01实施

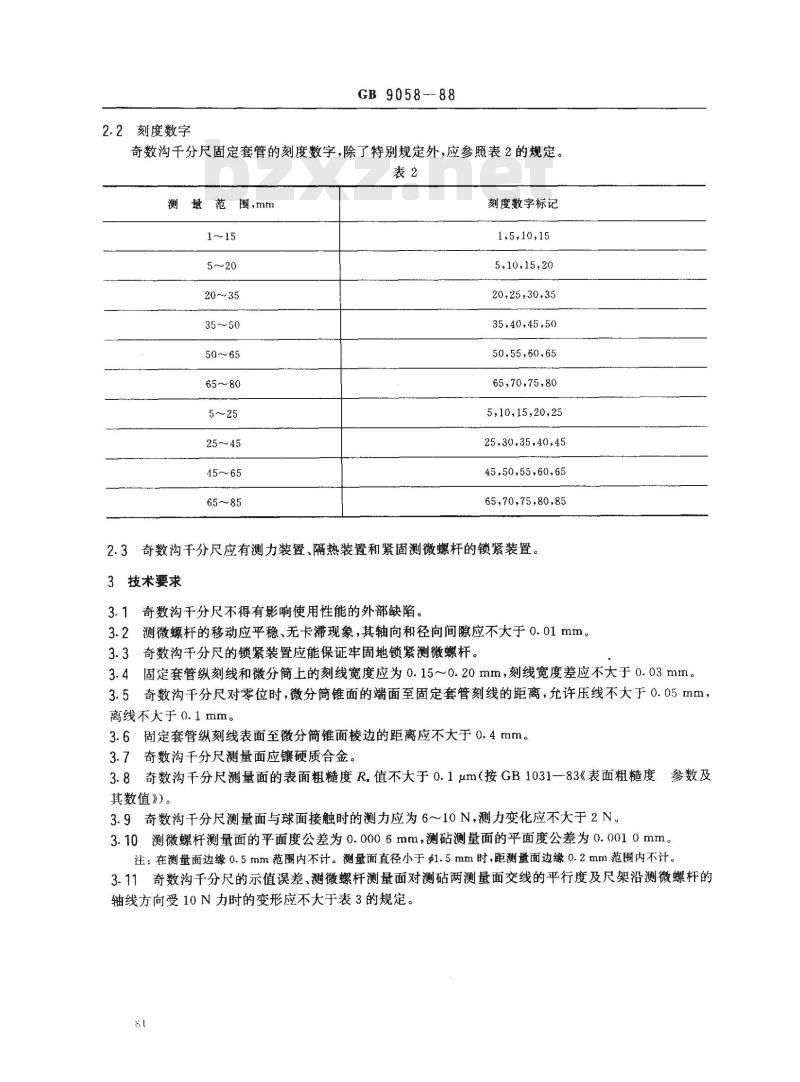

2.2刻度数字
GB 9058-88
奇数沟千分尺固定套管的刻度数字，除了特别规定外，应参照表2的规定。表2
测 量 范 围,mm
50~-65
415~65
65～85
刻度数字标记
1,5,10,15
5,10,15,20
20,25,30.35
35,40,45,50
50,55,60,65
65,70,75,80
5,10,15,20,25
25,30,35,40,45
45,50,55.60.65
65,70,75,80,85
2.3奇数沟干分尺应有测力装置、隔热装置和紧固测微螺杆的锁紧装置。3技术要求
3.1奇数沟千分尺不得有影响使用性能的外部缺陷。3.2测微螺杆的移动应平稳、无卡滞现象，其轴向和径向间隙应不大于0.01mm。3.3奇数沟干分尺的锁紧装置应能保证牢固地锁紧测微螺杆。3.4固定套管纵刻线和微分简上的刻线宽度应为0.15~~0.20mm，刻线宽度差应不大于0.03mm。3.5奇数沟干分尺对零位时，微分简锥面的端面至固定套管刻线的距离，允许压线不大于0.05mm，离线不大于0.1mm。
3.6固定套管纵刻线表面至微分筒锥面棱边的距离应不大于0.4mm。3.7奇数沟干分尺测量面应镶硬质合金。3.8奇数沟千分尺测量面的表面粗糙度R。值不大于0.1μm（按GB1031—83《表面粗糙度参数及
其数值》）。
3.9奇数沟干分尺测量面与球面接触时的测力应为6～10N，测力变化应不大于2N.3.10测微螺杆测量面的平面度公差为0.0006mm，测砧测量面的平面度公差为0.0010mm。注：在测量面边缘0.5mm范围内不计。測量面直径小于$1.5mm时，距测量面边缘0.2mm范围内不计。3.11奇数沟千分尺的示值误差，测微螺杆测量面对测砧两测量面交线的平行度及尺架沿测微螺杆的轴线方向受10N力时的变形应不大于表3的规定。81
三沟干分尺
五沟千分尺
七沟千分尺
测量范围
1~15,520,20~35
50-65,65~80
GB9058-88
示值误差
平行度
尺架受10N力时的变形

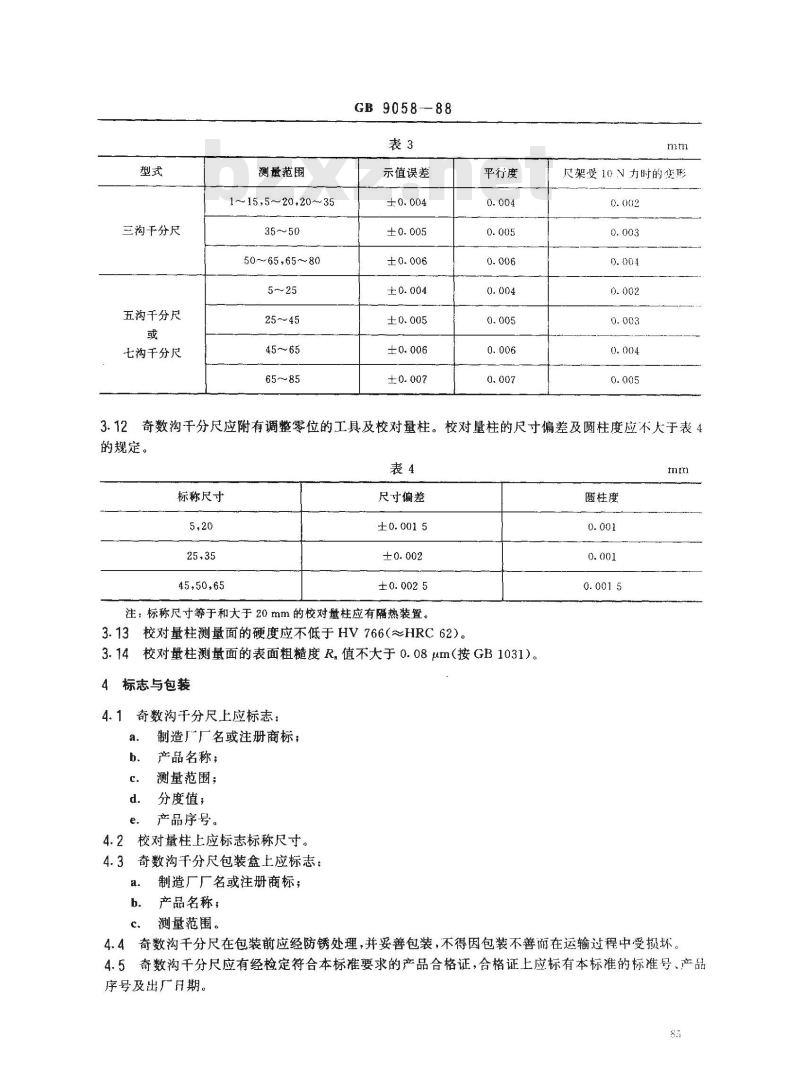

3.12奇数沟干分尺应附有调整零位的工具及校对量柱。校对量柱的尺寸偏差及圆柱度应不大于表4的规定。
标称尺寸
25，35
45,50,65
尺寸偏差
±0.001 5
注：标称尺寸等于和大于20mm的校对量柱应有隔热装置。3.13校对量柱测量面的硬度应不低于HV766（HRC62）。：校对量柱测量面的表面粗糙度R.值不大于0.08um（按GB1031)。3.14
标志与包装
奇数沟干分尺上应标志：
制造广厂名或注册商标；
产品名称；
测量范围；
分度值；
产品序号。
4.2校对量柱上应标志标称尺寸。4.3奇数沟干分尺包装盒上应标志：a.
制造厂厂名或注册商标；
b．产品名称；
测量范围。
避柱度
4.4奇数沟千分尺在包装前应经防锈处理，并妥善包装，不得因包装不善而在运输过程中受损坏。4.5奇数沟千分尺应有经检定符合本标准要求的产品合格证，合格证上应标有本标准的标准号、产品序号及出厂月期。
GB 9058—88

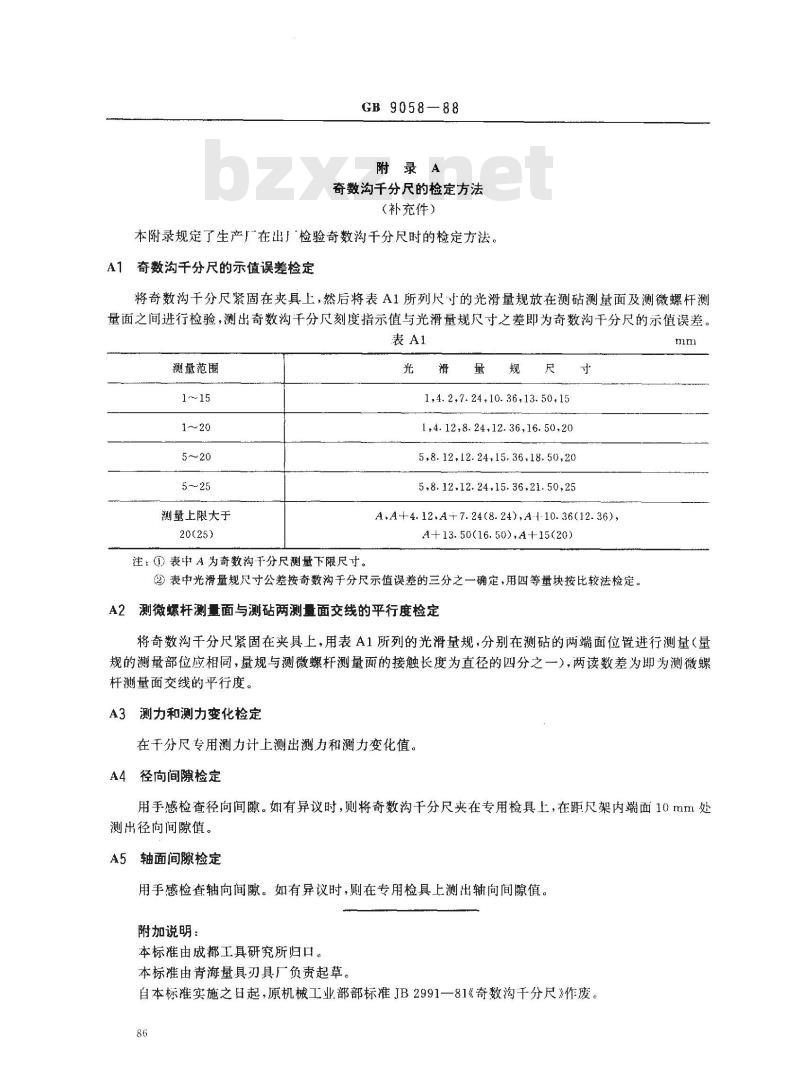

附录A
奇数沟千分尺的检定方法
（补充件）
本附录规定了生产厂在出厂检验奇数沟千分尺时的检定方法。奇数沟千分尺的示值误差检定
将奇数沟千分尺紧固在夹具上，然后将表A1所列尺寸的光滑量规放在测砧测量面及测微螺杆测量面之间进行检验，测出奇数沟千分尺刻度指示值与光滑量规尺寸之差即为奇数沟千分尺的示值误差。表A1
测量范围
5～20
测量上限大于
20(25)
注：①表中A为奇数沟干分尺测量下限尺寸。光
1,4. 2,7.24,10. 36,13. 50,151,4.12,8.24,12.36,16.50,20
5,8.12,12.24,15.36,18.50,20
5,8.12,12.24,15.36,21.50,25
A,A+4.12,A+7.24(8.24),A-+-10.36(12.36),A+13. 50(16. 50),A+15(20)
③表中光滑量规尺寸公差按奇数沟千分尺示值误差的三分之一确定，用四等量块按比较法检定。A2测微螺杆测量面与测砧两测量面交线的平行度检定mm
将奇数沟干分尺紧固在夹具上，用表A1所列的光滑量规，分别在测的两端面位置进行测量（量规的测量部位应相同，量规与测微螺杆测量面的接触长度为直径的四分之一），两读数差为即为测微螺杆测量面交线的平行度。
A3测力和测力变化检定
在干分尺专用测力计上测出测力和测力变化值。A4径向间隙检定
用手感检查径向间隙。如有异议时，则将奇数沟千分尺夹在专用检具上，在距尺架内端面10mm处测出径向间隙值。
A5轴面间隙检定
用手感检查轴向间隙。如有异议时，则在专用检具上测出轴向间隙值。附加说明：
本标准由成都工具研究所归口。本标准由青海量具刃具厂负责起草。自本标准实施之日起，原机械工业部部标准JB2991一81《奇数沟千分尺》作废。86
