中华人民共和国国家标准
交流系统用高压绝缘子
人工污移试验方法
盐雾法
Artificial pollution tests on high -voltageinsulators to he used on a. c. systemnsSalt - fog method
UDC 621.315.62
GB 4585.184
IEC 507—75
木标准适用于交流系统额定电压1～500kV户外污移环境条件4：使用的瓷利玻璃绝缘子的耐污性能试验。
本标准等同采用国际标准IEC制物507（1975）《交流系统用高压绝缘了人工污移试验》中盐雾法部分。
1名词术语
除「应符合本标准规定的名词术语外：还应符合GB290).8一83《电「名询术语绝缘于》。1.1盐度
指盐溶液浓度，以盐溶液r盐（VaC1）的质量（kg）除以盐游液休积（m）表示。1.2耐受盐度
受盐度是表示绝缘广耐污性能的一种参数，即绝缘子在规定试验电压下，按第6.2.1款规定进行试验，能耐受主规延的盐度。
2试验的一般规定
2.1试验电源的电压波形应是正弦波，频率为45～55Hz。在试验电下短路电流应不小」10A（效值）。
逛：山于受设备案件限制，短路电流达不到10A时，山供需双方商定。2.2测载设备（电压万感器、分示器或其他测鼠高月的仪器）必须试品真接并联，其低正侧可用电法表、示波器或其他测最仪表测量。2.3试验F始时绝缘了应与试验室的温度处于热中衡状态。试验时等室温度应为5～30℃。2.4
试验期问成确侵支持物上的满蚀物不掉在绝缘了表面，3盐溶液
3.1盐落液应出盐（1业门NaC1或食盐）和自来水按所费求盘度配制。3.2所使用的盗度应为下列数值之\：2.5，3.5，5，7，10，14，20，28，40，56，80，112，160利1224kg/m。允许的最大误差为额定值的一5%。3.3盐度的测量推补用测量溶液电导率或测量密度并进行温度校正的方法米确定。当盐度为20kg/m”及以下时，不推荐采用测量密度的方法求确廷盐度。国家标准局198407-23发布
1985-05-01实施
CB4585.1—84

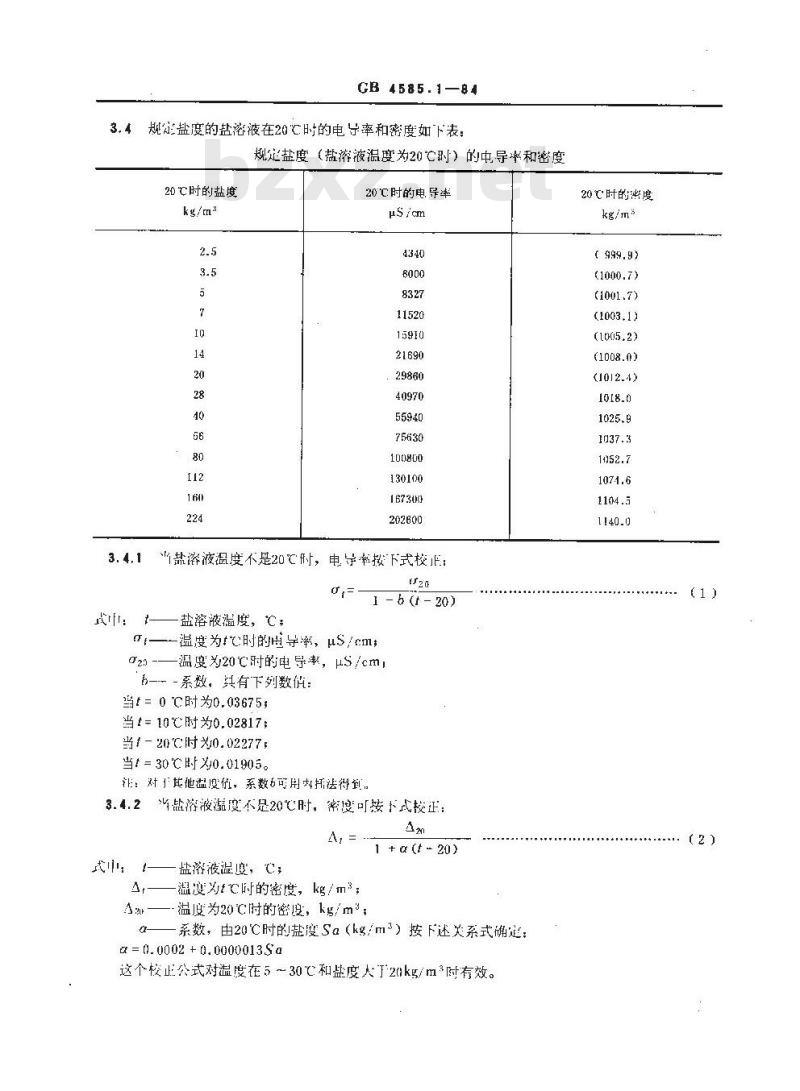

3.4规盐度的盐落液在20℃时的电守率和密度如下表：规定盐度（盐落液温度为20℃时）的中导率和密度20时的盐度
20 ℃时的电导率
μsicm
：29860
100800
130100
202600
盐溶液温度不是20℃时，电导率按下式校正：q,=
盐溶液温度，℃；
1-6(t-20)
温度为t℃时的脏导率，us/cm;
温度为20℃时的电导率，μS/cm02 --
6—--系数，其有下列数值：
当t=0℃时为0.03675，
当t10℃时为0.02817；
当f-20时0.02277，
当=30时0.01905。
证：对了其他溢度值，系数6可用本括法得到，3.4.2为敲游液髓度不是20℃时，密度可接卡式校正：A,
盐溶筱湿度，℃；www.bzxz.net
温度为时的密度，kg/m\；
温度为20℃时的密度，kg/m，
1 +α (t - 20)
一系数，由20℃时的盐度Sa（kg，m）按下述关系式确定：α=.0002 + 0.0000013Sa
这个校正公式对温度在5～30℃和盐度人了20k5/m时有效。20℃时的密度
喷雾系统
GB4585.184
4.1雾在雾室中由规定数量的喷雾器产生。典型的喷雾器结构如图1所示。它利用垂直流向盐溶液喷嘴的压缩空气使喷片的盐溶被雾化。源空
安我扣

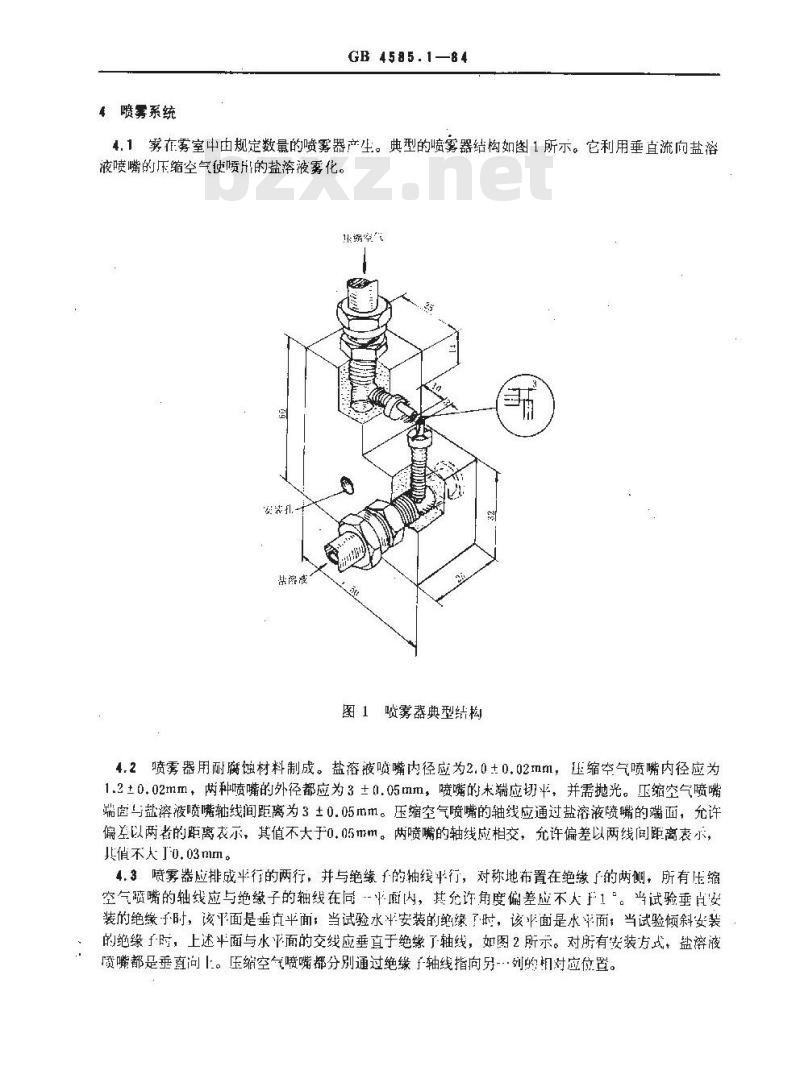

图1喷雾器典型结构
4.2喷雾器用耐腐蚀材料制成。盐溶液喷嘴内径应为2.0土0.02Ⅲm，压缩空气喷嘴内径应为1.2±0.02mm，两种喷嘴的外径都应为3±0.05mm，喷嘴的未端应切半，并需抛光。压缩空气喷嘴端面与盐溶液喷嘴轴线间距离为3±0.05mm。压缩空气喷嘴的轴线应通过盐溶液喷嘴的端面，允许偏差以两者的距离表示，其值不大于0.05mm。两喷的轴线应相交，允许偏差以两线间距离表小，其值不大10.03mm。
4.3喷雾器应排成半行的两行，并与绝缘子的轴线半行，对称地布置在绝缘广的两侧，所有压缩空气喷嘴的轴线应与绝缘子的轴线在同平面内，其允许角度偏差应不人产1“。当试验垂直安装的绝缘子时，该面是垂克平面，当试验水半安装的绝缘了时，该面是水平面，当试验倾斜安装的绝缘于时，上述半面与水平面的交线应垂直于绝缘了轴线，如图2所示。对所有法装方式，盐溶液喷嘴都是垂直问1。压缩空气喷嘴都分别通过绝缘子轴线指向另列的相对应位置。GB4585.1—84
雾器喷嘴改
资射间
没喷嘴驾：用

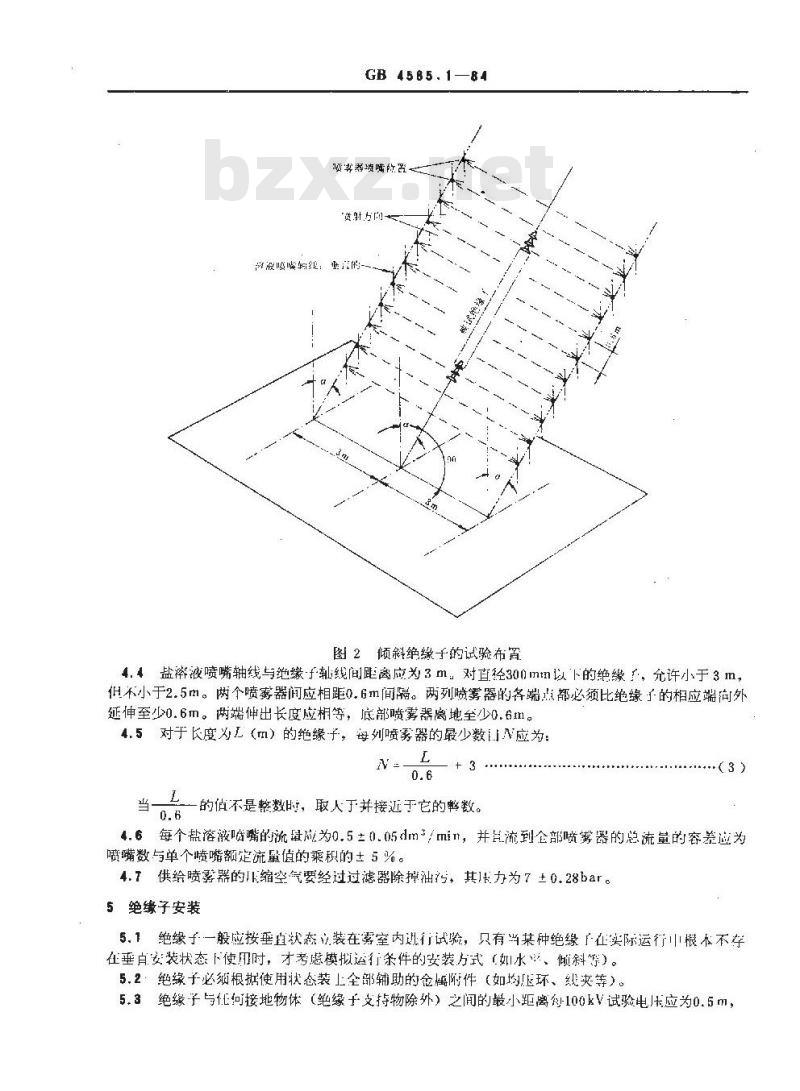

图2倾斜绝缘子的试验布罩
4.4盐辫液喷嘴轴线与绝缘f轴线间距离应为3m，对直径300mm以下的绝缘，允许小于3m，供不小于2.5m。两个喷雾器间应相距0.6m间隔。两列喷雾器的各端点部必须比绝缘了的相应端间外延伸至少0.6m。两端伸出长度应相等，底部喷雾器离地至少0.6m。4.5对于长度为L（m）的绝缘子，每列喷雾器的最少数应为：1
一的值不是整数的，取人于并接近于它的整数。(3)
4.6每个盐溶液喷嘴的流量应为0.5±0.05dm*/min，并H流到全部喷雾器的总流量的容差应为喷嘴数与单个喷嘴额定流量值的乘积的±5%。4.7供给喷雾器的儿缩空气要经过过滤器除掉油钙，其长力为7±0.28bar。5绝缘子安装
5.1绝缘子一般应按垂直状态立装在雾室内认行试验，只有当某种绝缘在实际运行根本不存在垂自安装状态下使用时，才考虑模拟运行条件的安装方式（如水“。倾斜等）。5.2绝缘子必缅根据使用状态装上全部辅助的金属附件（如均压环、线夹等）。5.3绝缘子与低何接地物体（绝缘十支持物除外）之间的最小距离为100kV试验电应为0.5m，但不小于2m。
6试品准备与试验程序

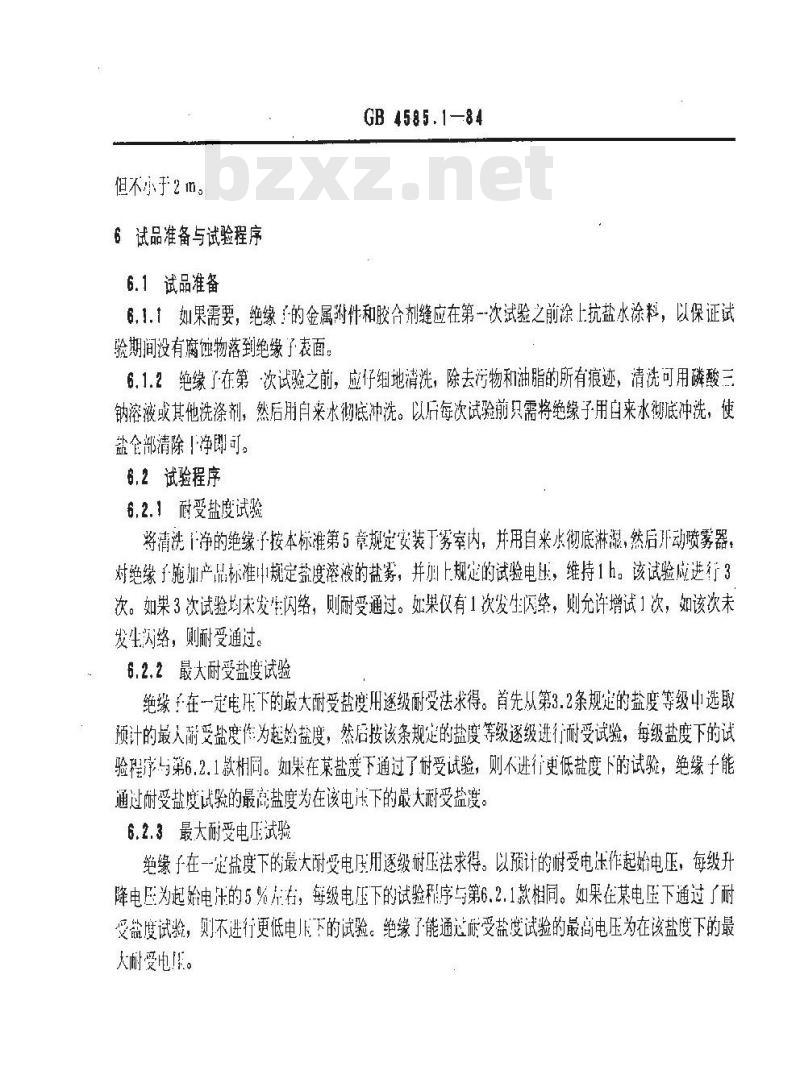

6.1试品准备
GB 4585.1—84
6.1.1如果需要，绝缘！的金属附件和胶合剂缝应在第次试验之前涂上抗盐水涂料，以保证试验期间没有腐蚀物落到绝缘了表面，6.1.2绝缘了在第次试验之前，应仔细地清洗，除去污物和油脂的所有痕迹，清洗可用磷酸三钠溶液或其他洗涤剂，然后用自来水彻底冲洗。以后每次试验前只需将绝缘子用自来水彻底冲洗，使盐仓部清除！净即司。
6.2试验程序
6.2.1耐受盐度试验
将清洗1净的绝缘子按本标准第5章规定安装于雾室内，并用自来水彻底淋凝，然后升动喷雾器，对绝缘于施加产品标准中规定盐度溶液的盐雾，并加上规定的试验电压，维持1h。该试验应进行3次。如果3次试验均末发生闪络，则耐受通过。如果仅有1次发生闪终，则充许增试1次，如该次未发生涡络，则耐受通过。
6.2.2最大耐受盐度试验
绝缘千在一定电压下的最大耐受盐度用逐级耐受法求得。首先从第3.2条规定的盐度等级山选取预计的最人耐受盐度作为起始盐度，然后按该条规定的盐度等级逐级进行耐受试验，每级盐度下的试验程序与第6.2.1款相同。如果在某盐度下通过了耐受试验，则不进行更低盐度下的试验，绝缘子能通过耐受盐度试验的最高盐度为在该电压下的最大耐受盐度。6.2.3最大耐受电压试验
绝缘子在一定盐度下的最大谢受电压用逐级耐压法求得。以预计的耐受电压作起始电压，每级升降电压为起始注的5%左存，每级电压下的试验程序与第6.2.1款相同。如果在某电压下通过了耐受盐度试验，则不进行更低电压下的试验。绝缘了能通逆爬受盐度试验的最高电压为在该盐度下的最大耐受电！。
GB 4585.1—84
附录A
闪络试验
（参考件）
将电压逐渐升高至闪络的方法不作为标准的试验方法，但可以作为特殊目的使用。其试验程序列于后：
A.1将清洗干净的绝缘子按本标准第5章规定安装于雾室内。A.2用自来水将绝缘子彻底淋湿后立即开动喷雾器，对其施加规定盐度溶液的盐雾，绝缘子必须在盐雾中暴露20min后施加电压。升压速度在预期闪络电压的40%以前不作规定，其后以每秒为预期闪络电压的10%～20%的速度升高电压直至闪络。升压闪络过程应重复2次，且在2次闪络之间的时间间隔约为1min。
A.3用自来水彻底冲洗绝缘子，使盐全部清洗干净，然后按程序A.2再重复2次。A.4绝缘子应有9次闪络电压值，其闪络电压以其9次闪络电压值的平均值表示附加说明：
本标准由中华人民共和国机械工业部提出，由西安电瓷研究所归口并起草。本标准主要起草人刘荣淑。
