【国家标准(GB)】带导柱直柄平底锪钻

本网站发布时间： 2024-07-11 18:06:28

GB/T4260-1984
已作废
　点击下载此标准

基本信息

标准号：
GB/T 4260-1984
标准名称：
带导柱直柄平底锪钻
标准类别：
国家标准(GB)
标准状态：
已作废
发布日期：
1984-03-28
实施日期：
1985-01-01
作废日期：
2004-08-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
47.21 KB

标准分类号

标准ICS号：
机械制造>>切削工具>>25.100.30钻头、锪钻、铰刀
中标分类号：
机械>>工艺装备>>J41刀具

关联标准

替代情况：
被GB/T 4260-2004代替
采标情况：
ISO 4206-1977 NEQ

出版信息

标准价格：
8.0 元

其他信息

复审日期：
2004-10-14
起草单位：
成都工具所
相关标签：
导柱平底

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

GB/T 4260-1984 带导柱直柄平底锪钻 GB/T4260-1984

标准内容

部分标准内容：

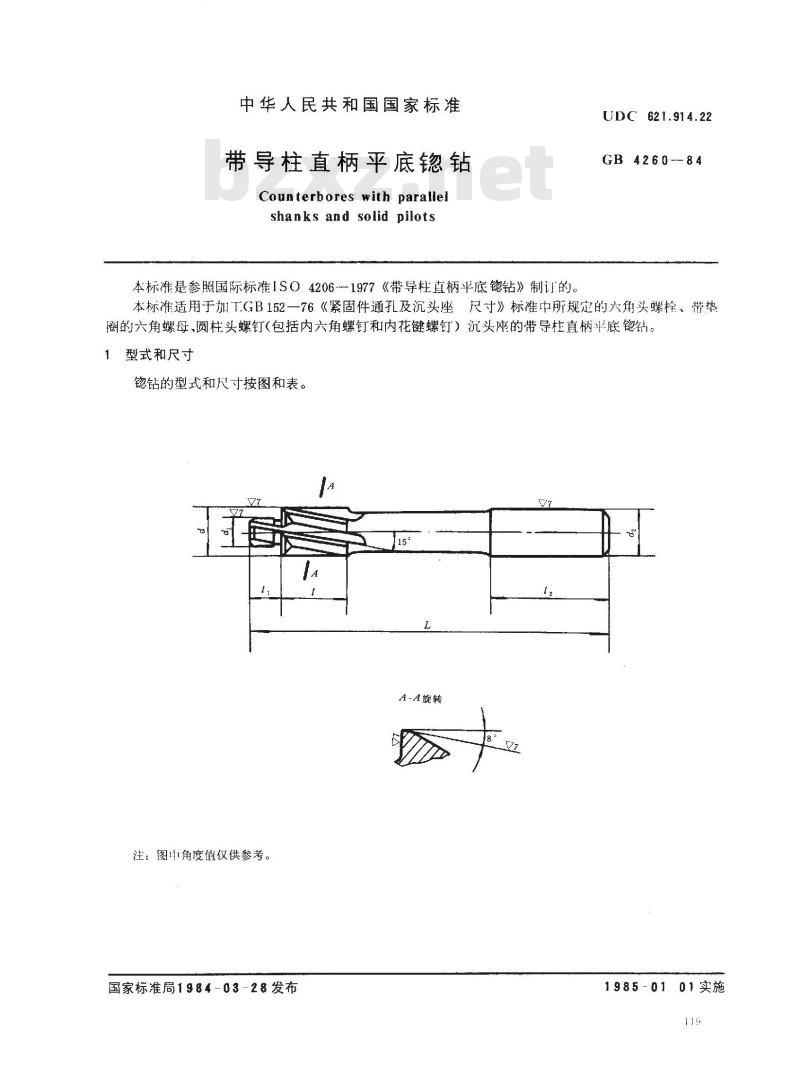

中华人民共和国国家标准
带导柱直柄平底钻
Counterbores with parallel
shanks and solid pilots
本标准是参照国际标准ISO4206-1977《带导柱直柄平底钻》制订的。UDC 621.914.22
GB 4260--84
本标准适用于加TGB152一76《紧固件通孔及沉头座尺寸》标准中所规定的六角头螺栓、带垫圈的六角螺母，圆柱头螺钉（包括内六角螺钉和内花键螺钉）沉头座的带导柱真柄平底钻。型式和尺寸
钻的型式和尺寸按图和表。
A-A旋转
注：图中角度值仅供参考。
国家标准局1984-03-28发布
j-0１0１实施　

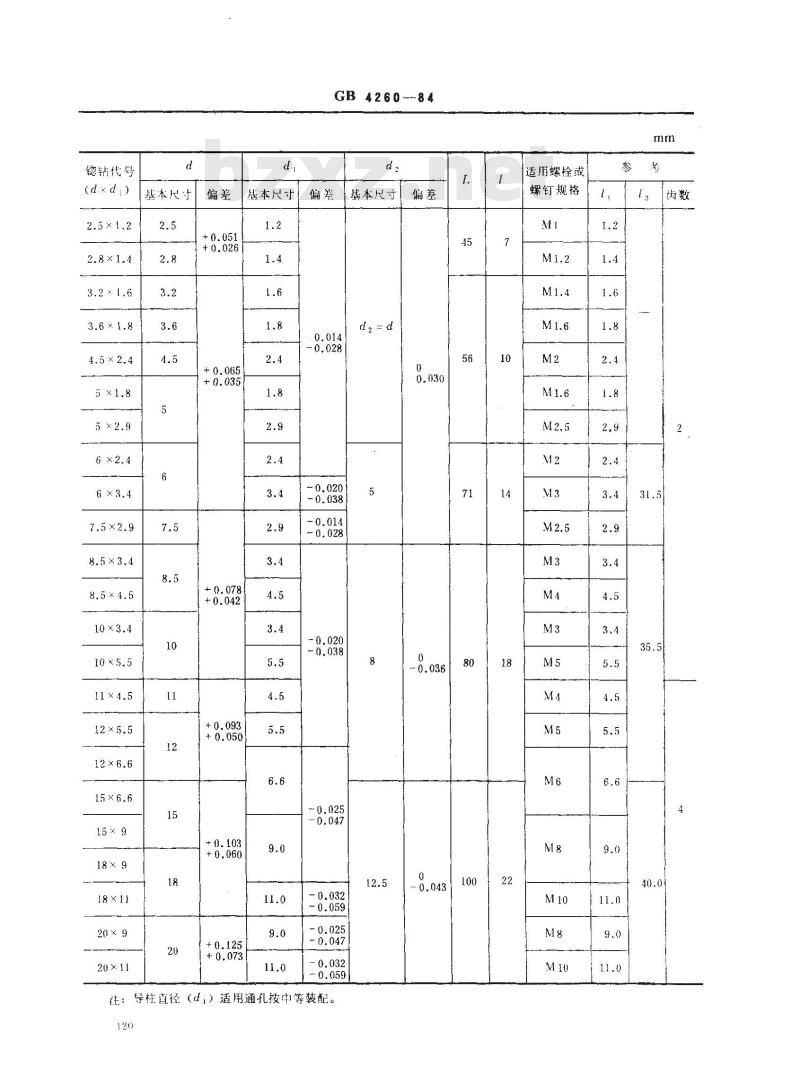

魏钻代号
(d×d)
8.5 ×4.5
15 × 6.6
18 × 9
20 × 9
20 ×11
基本尺寸
据本尺寸
GB4260--84
基本尺寸
注：导柱直径（d，）适用通孔按中等装配。120
适用螺栓或
螺钉规格
GB4260-84wwW.bzxz.Net

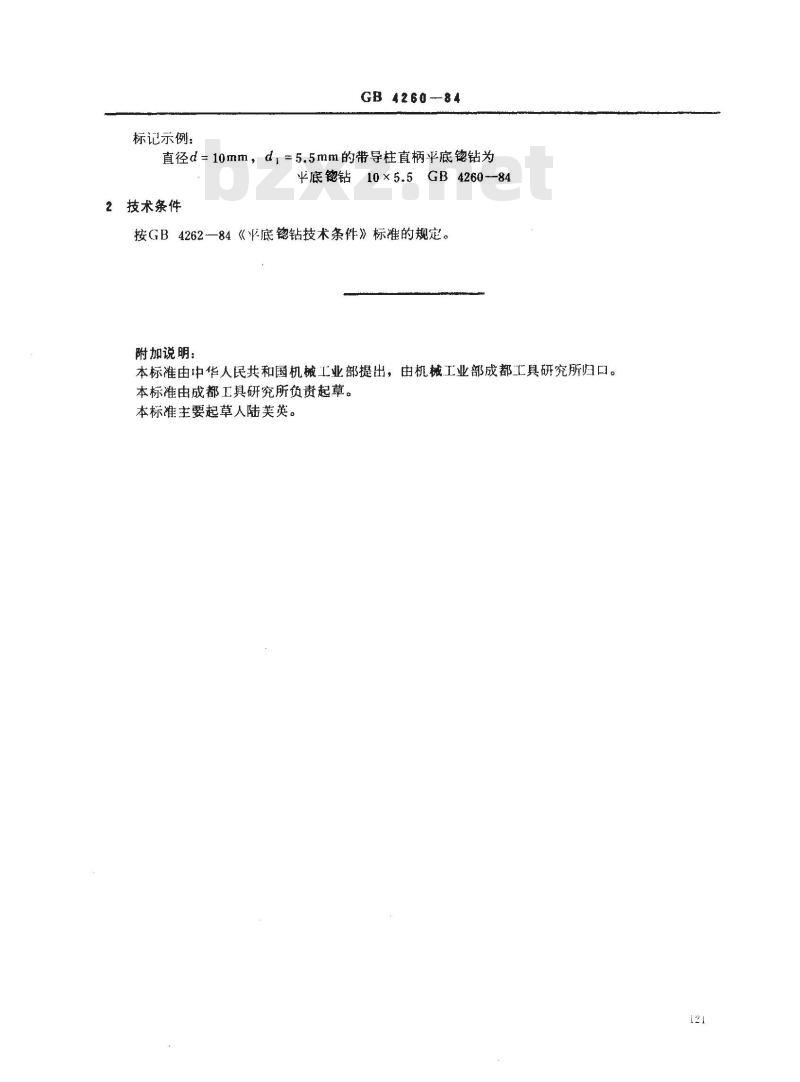

标记示例：
直径d=10mm，d，=5.5mm的带导柱直柄平底钩钻为10×5.5GB4260--84
平底铋钻
技术条件
按GB4262一84《底钩钻技术条件》标准的规定。附加说明：
本标准由中华人民共和国机械工业部提出，由机械工业部成都工具研究所归口。本标准由成都工具研究所负责起草。本标准主要起草人陆芙英。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览
