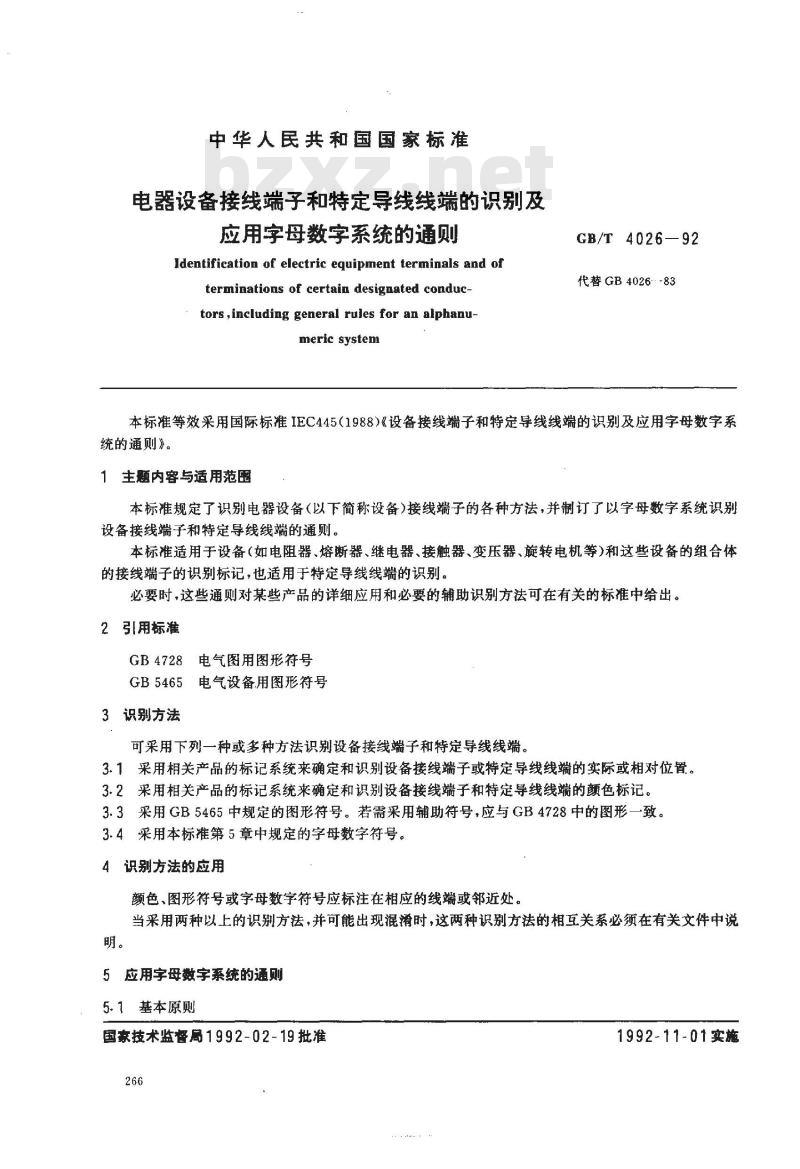

中华人民共和国国家标准
电器设备接线端子和特定导线线端的识别及应用字母数字系统的通则
Identification of electric equipment terminals and ofterminations of certain designated conduc-tors ,including general rules for an alphanu-meric system
GB/T 4026—92
代替GB4026-83
本标准等效采用国际标准IEC445（1988）《设备接线端子和特定导线线端的识别及应用字母数字系统的通则》。
1主题内容与适用范围
本标准规定了识别电器设备(以下简称设备)接线端子的各种方法，并制订了以字母数字系统识别设备接线端子和特定导线线端的通则。本标准适用于设备（如电阻器、熔断器、继电器、接触器、变压器、旋转电机等)和这些设备的组合体的接线端子的识别标记，也适用于特定导线线端的识别。必要时，这些通则对某些产品的详细应用和必要的辅助识别方法可在有关的标准中给出。2引用标准
GB4728电气图用图形符号www.bzxz.net
GB5465电气设备用图形符号
3识别方法
可采用下列一种或多种方法识别设备接线端子和特定导线线端。3.1采用相关产品的标记系统来确定和识别设备接线端子或特定导线线端的实际或相对位。3.2采用相关产品的标记系统来确定和识别设备接线端子和特定导线线端的颜色标记。3.3采用GB5465中规定的图形符号。若需采用辅助符号，应与GB4728中的图形一致。3.4采用本标准第5章中规定的字母数字符号。4识别方法的应用
颜色、图形符号或字母数字符号应标注在相应的线端或邻近处。当采用两种以上的识别方法，并可能出现混滑时，这两种识别方法的相互关系必须在有关文件中说明。
5应用字母数字系统的通则
5.1基本原则
国家技术监督局1992-02-19批准266
1992-11-01实施
GB/T 4026—92

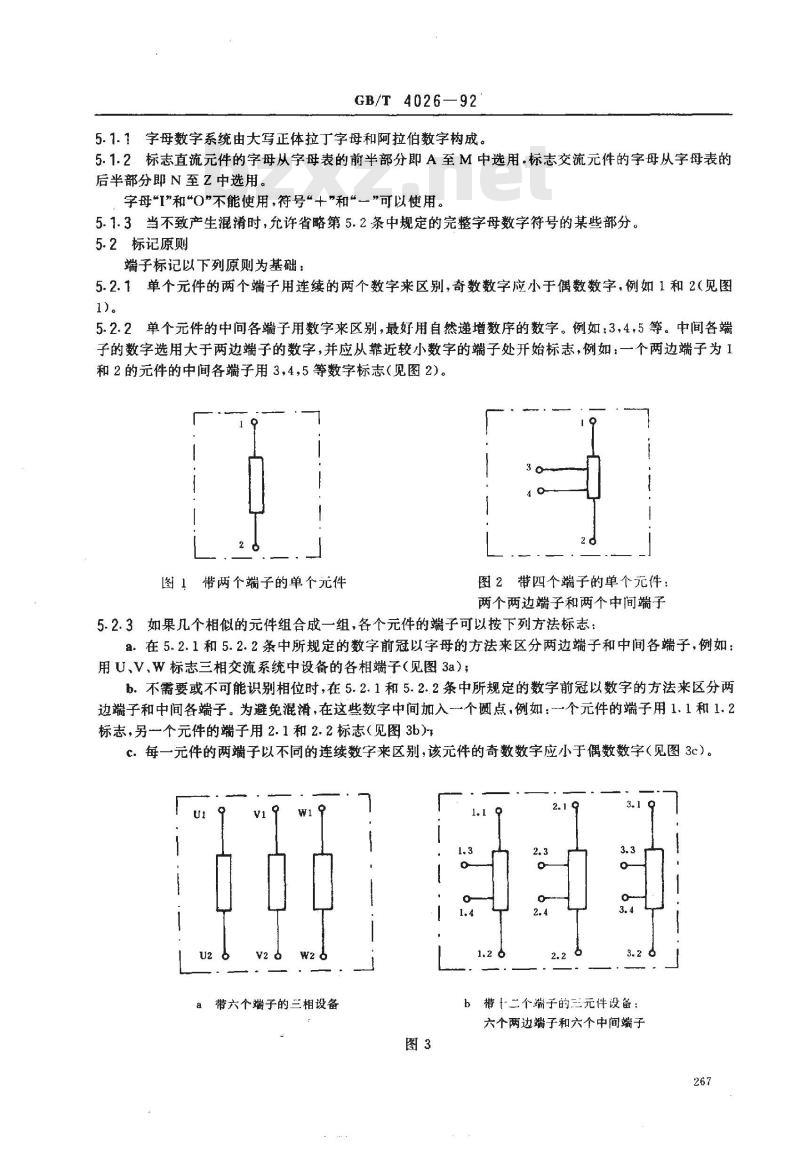

5.1.1字母数字系统由大写正体拉丁字母和阿拉伯数字构成。5.1.2标志直流元件的字母从字母表的前半部分即A至M中选用，标志交流元件的字母从字母表的后半部分即N至Z中选用。
字母\I”和\O”不能使用，符号“十”和“一”可以使用。5.1.3当不致产生混淆时，允许省略第5.2条中规定的完整字母数字符号的某些部分。5.2标记原则
端子标记以下列原则为基础：
5.2.1单个元件的两个端子用连续的两个数字来区别，奇数数字应小于偶数数字，例如1和2（见图1)。
5.2.2单个元件的中间各端子用数字来区别，最好用自然递增数序的数字。例如：3，4，5等。中间各端子的数字选用大于两边端子的数字，并应从靠近较小数字的端子处开始标志，例如：一个两边端子为1和2的元件的中间各端子用3，4，5等数字标志（见图2）。图1带两个端子的单个元件
图2带四个端子的单个元件：
两个两边端子和两个中间端子
5.2.3如果几个相似的元件组合成一组，各个元件的端子可以按下列方法标志：a.在5.2.1和5.2.2条中所规定的数字前冠以字母的方法来区分两边端子和中间各端子，例如：用U、V、W标志三相交流系统中设备的各相端子（见图3a）；b.不需要或不可能识别相位时，在5.2.1和5.2.2条中所规定的数字前冠以数字的方法来区分两边端子和中间各端子。为避免混滑，在这些数字中间加入一个圆点，例如：一个元件的端子用1.1和1.2标志，另一个元件的端子用2.1和2.2标志（见图3b）c．每一元件的两端子以不同的连续数字来区别，该元件的奇数数字应小于偶数数字（见图3c）。W1
带六个端子的兰相设备
b带二个端子的三元件设备：
六个两边端子和六个中间端子
GB/T 4026—92
c开关装置
续图3

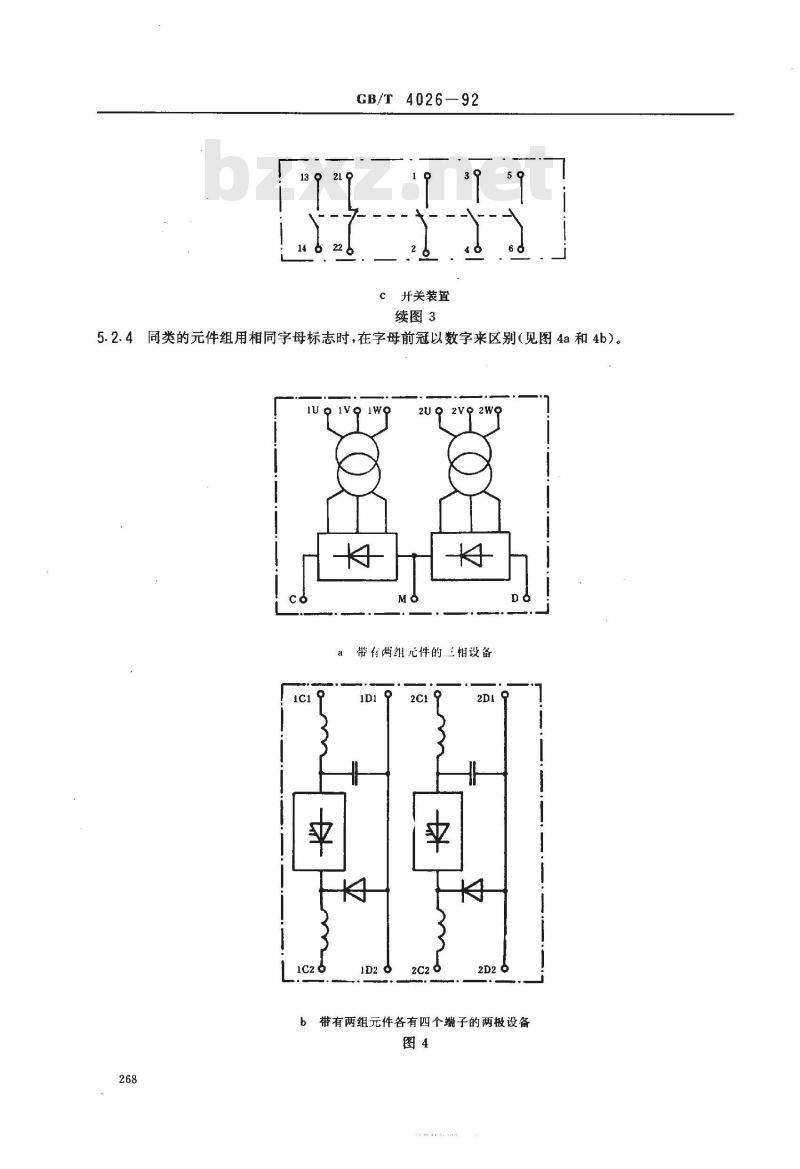

5.2.4同类的元件组用相同字母标志时，在字母前冠以数字来区别（见图4a和4b）。本
带有两组心件的三相设备
带有两组元件各有四个端子的两极设备b
特定导线
中间单元
GB/T4026-—92
W2OPE2

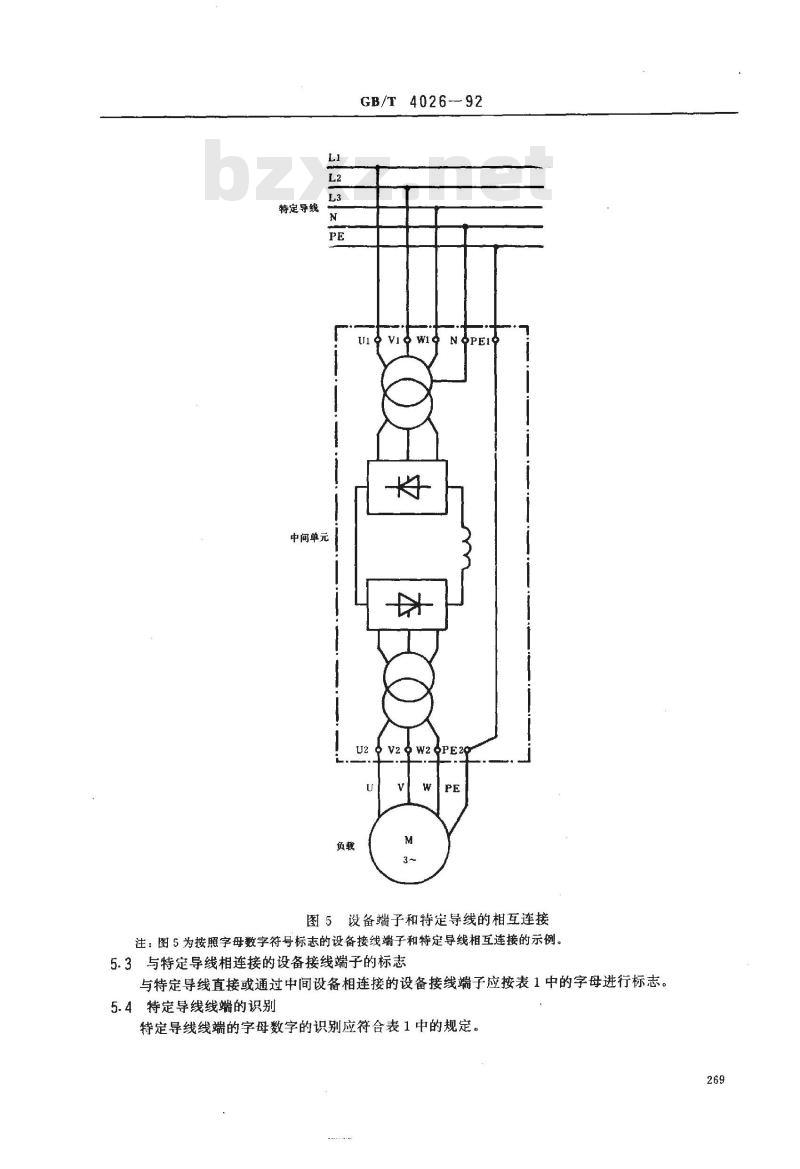

图5设备端子和特定导线的相互连接注：图5为按照字母数字符号标志的设备接线端子和特定导线相互连接的示例。5.3与特定导线相连接的设备接线端子的标志与特定导线直接或通过中间设备相连接的设备接线端子应按表1中的字母进行标志。5.4特定导线线端的识别
特定导线线端的字母数字的识别应符合表1中的规定。269
交流系统电源导体
直流系统电源导体
GB/T4026-92

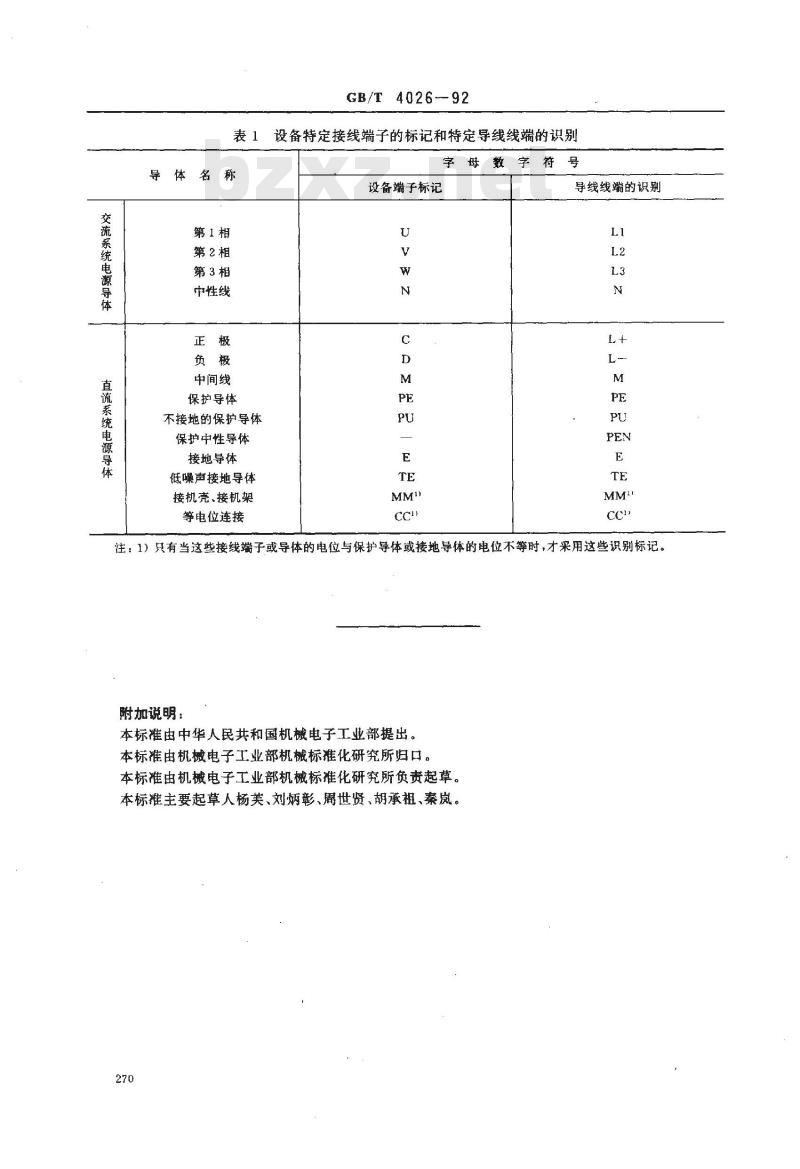

表1设备特定接线端子的标记和特定导线线端的识别导体名称
第1相
第2相
第3相
中性线
中间线
保护导体
不接地的保护导体
保护中性导体
接地导体
低噪声接地导体
接机壳、接机架
等电位连接
字母数字符号
设备端子标记
导线线端的识别
注：1）只有当这些接线端子或导体的电位与保护导体或接地导体的电位不等时，才采用这些识别标记。附加说明：
本标准由中华人民共和国机械电子工业部提出。本标准由机械电子工业部机械标准化研究所归口。本标准由机械电子工业部机械标准化研究所负责起草。本标准主要起草人杨芙、刘炳彰、周世贤、胡承祖、秦岚。270
