【国家标准(GB)】 磁开关入侵探测器

[CS 13. 310
中华人民共和国国家标准
GB15209—2006
代替GR15209—1994
磁开关入侵探测器
Magnetie switch intrusion detectors2006-04-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2007-01-01实施

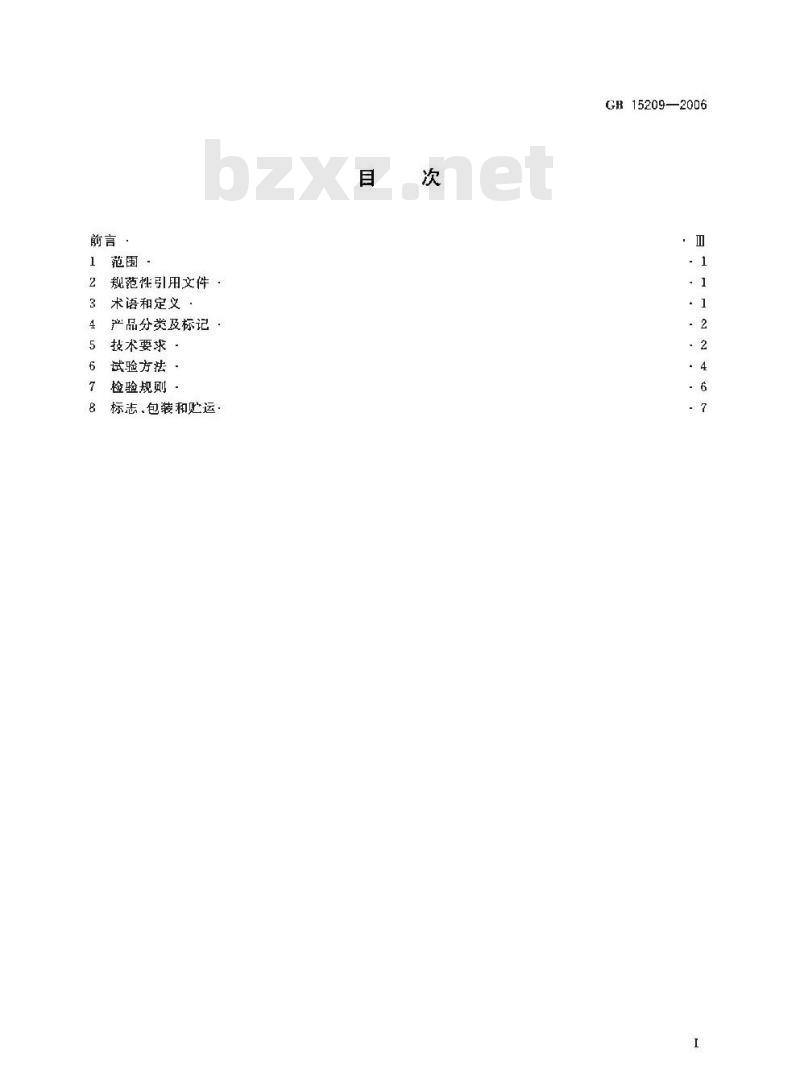

规范性引用文件
术语和定义
产品分类及标记
技术要求：
试验方法
检验规则·
标志.包装和贮运
GH 15209—2006

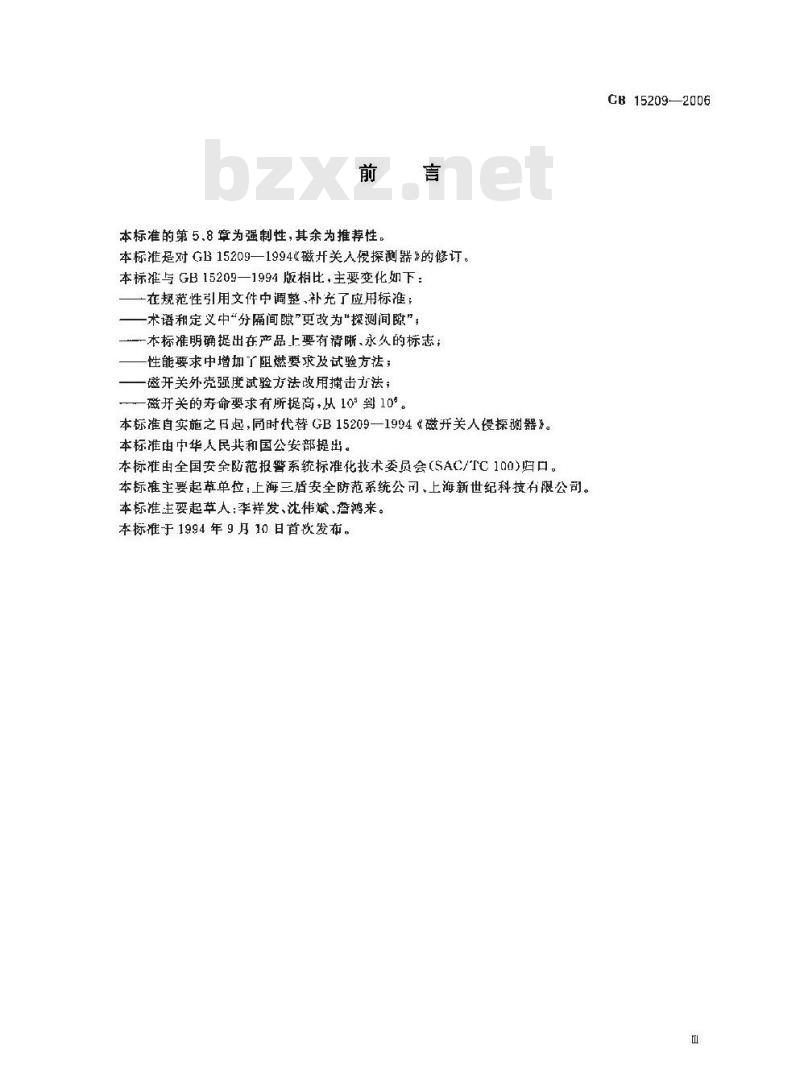

本标准的第 5.8 章为强制性,其余为推荐性。本标准是对GB15209—1994磁开关入侵探测器的修订。本标准与GB15209—1994版相比，主要变化如下：在规范性引用文件中调整,补充了应用标准；一术语和定义中“分隔间隙\更改为\探测间隙”，本标准明确提出在产品上要有清晰、永久的标志；性能要求中增加了阻燃要求及试验方祛；一隧并关外壳强度试验方法改用撞击力法；——磁开关的寿命要求有所提高，从105到10°。本标准自实施之日起，同时代替GB15209一1994&磁并关人侵探测器》。本标准由中华人民共和国公安部提出本标准由全国安余防范报警系统标准化技术委员会（SAC/TC100)归口。本标准主要起草单位：上海三盾安全防范系统公间，上海新世纪科技有限公司。本标准主要起草人：李样发、沈伟斌，查鸿来。本标准于1994年9月10日首次发布。CB15209-—2006

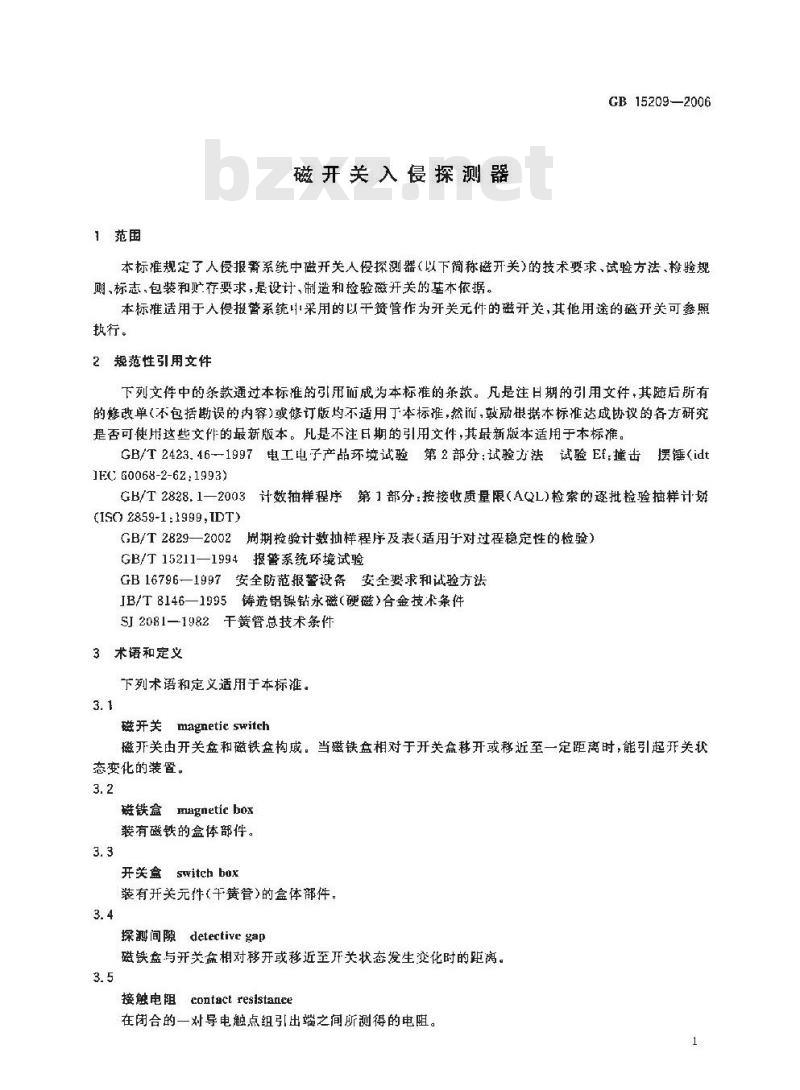

1范围
磁开关入侵探测器
GB 15209-—2006
本标准规定了人侵报警系统中磁开关人侵探测器（以下简称磁开关）的技术要求，试验方法、检验规则、标志，包装和贮存要求，是设计、制遗和检验磁开关的基木依据。本标准适用于入侵报替系统中采用的以干簧管作为开关元件的磁开关，其他用途的磁开关可参照执行。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用丁本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文作的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2423.46—1997电工电子产品环境试验第2部分：试验方法试验Ef，撞击摆锤（idt
1EC60068-2-62:19933
GB/T2828.1—2003计数抽样程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划(1SO 2859-1 :1999,IDT)
GB/T2829—2002周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB/T15211—1994报警系统环境试验GB16796-一1997安全防范报警设备安全要求和诚验方法JB/T8146—1995铸造铝镍钻永磁(硬磁)合金技术条件SJ2081—1982千簧誉总技术条件3术语和定义
下列术语和定义适用于本标准。3.1
磁开关magnetic switch
磁开关由开关盆和磁铁盒构成：当磁铁盘相对于开关盒移开或移近至一定距离时，能引趋开关状态变化的装置。
磁铁盒magnetic box
装有磁的盒体部件。
开关盒switch box
装有开关元件（平簧管）的盒体部件。3.4
探测间隙detectivegap
磁铁盒与开关盒相对移开或移近至开关状态发生变化时的距离。3. 5
接触电阻contactresistance
在闭合的一对导电触点组引出端之间所测得的电阻。1
GB 15209-2006

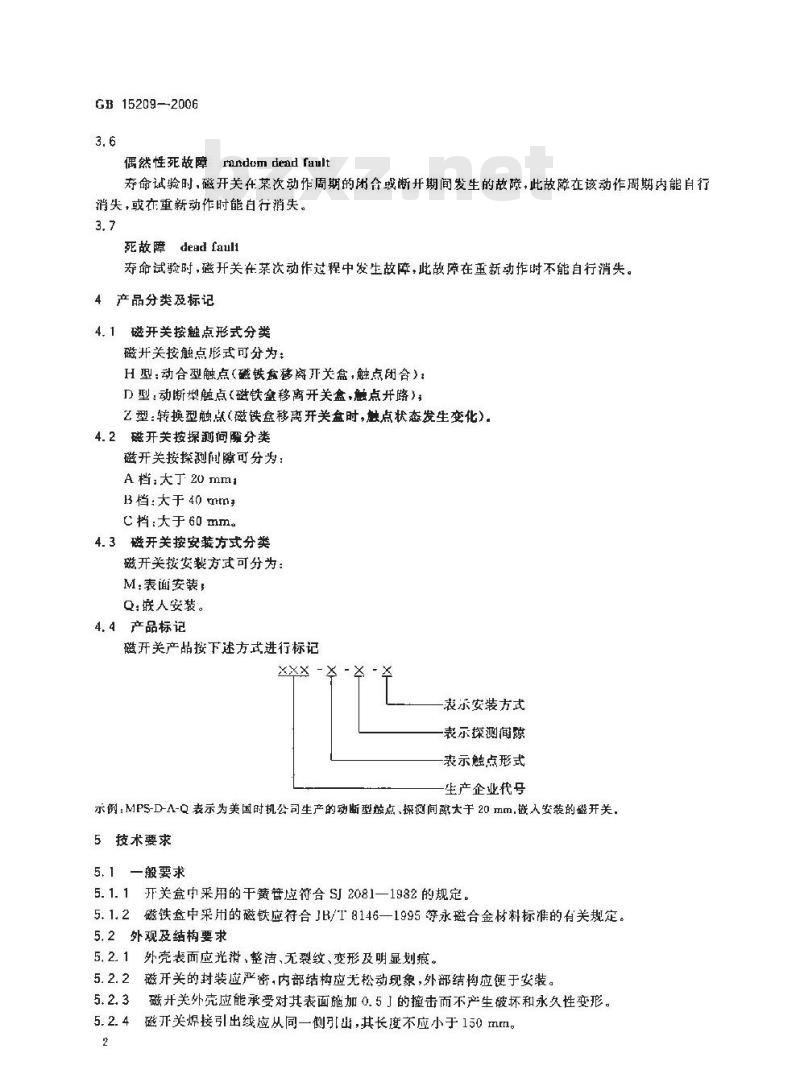

偶然性死故障random dead fault寿命试验时，磁开关在荣次动作周期的闭命或断开期间发生的故障，此故障在该动作周期内能自行消失或在重新动作时能白行消失。3.7
死故障deadfaul
寿命试验时，磁开关在某次动作过程中发生故障，此故障在重新动作时不能自行消失。4产品分类及标记
4.1磁开关按触点形式分类
磁开关按触点形式可分为：
H型：动合型触点（磁铁盘够离开关盒，触点闭合）：D型：动断型触点（磁铁盒移离开关盒，融点开路）Z型：转换型触点（磁铁盒移离开关盆时，触点状态发生变化）4.2磁开关按探测间障分类
磁开关接探谢间障可分：
A档:大丁 20 mmi
B档：太于40 mm*
C档：大于60mm
4.3磁开关按安装方式分类
磁开关按安装方式可分为：
M：表面安装，
Q：联人安装。
4.4产品标记
磁开关产品按下述方式进行标记XX区
表乐安装方式
表示探测闻
裘示触点形式
生产企业代号
示例：MPS-D-A-口表示为美国时机公司生产的动断型筛点,探担间药太于20 mm,嵌人安装的感开关.5技术要求
5.1一般要求
5.1.1开关盒中采用的干簧管应符合S2081—1982的规定。5.1.2磁铁盘中采用的磁铁应符合JB/I8146—1995等永磁合金材料标准的有关规定。5.2外观及结构要求
5.2.1外壳表面应光猎、整洁、无裂纹、变形及明显划痕。5.2.2磁开关的封装应严密，内部结构应无松动现象，外部结构应便于安装。磁开关外壳应能承受对其表面施加0.5的撞击而不产生破坏和永久性变形。5.2.3
5.2.4磁开关焊接引出线应从同一侧引出，其长度不应小于150mm。2
GB15209—2006
5.2.5磁开关的按线柱应有防止转动和松动的措施。对接线柱进行20次连接和断开试验后.在最容易拉断方向施加24.5N的拉力作用60s,引山线与接线柱不应脱落。5.2.6引出绒应能承接20次直角弯曲而不折断，每根引出线应能承接14.7N的拉力作用60s而不损伤。
5.3性能要求
5.3. 1探测间隙要求
在正带大气条件下，按产品说明书的规定进行安装开关的探测间隙应符合产品说明书中规定的标称值，并应符合4.2的规定。
5.3.2接触电阻要求
磁开关在闭合时，触点在额定负载下的接触电阻应小于0,20。5.3.3绝缴电阻要求
磁开关在开路时接点的绝缘电阻不应小于100M2.5.3.4阻燃要求
磁开关的塑料外壳经火焰烧5次，每秋5$，不应烧著起火。5.3.5触点过载要求
磁开关触点负载（阻性)应符合该产品技术条件的规定，当对其施加额定负载的150%并以每分钟不大于 10 次的理率进行通,断操作,反复 50 次,应能正常工作，试验后接触电阻应符待合 5.3. 2 要求。5. 3. 6 耐退磁要求
磁铁盒中安装的磁性材料性能应稳定,经高温 100 C士2 C,4 h 试验后,立测试,磁感应强度的衰减不应大于试验前初始值的20%。恢复至常温后，磁感应强度的衰减应不大于初始值的10%。5.4环境适应性要求wwW.bzxz.Net
5.4.1磁开关对温度、湿度、振动、冲击及自由跌落的要求应符合GB/T15211—1994有关规定，具体要求见表1。
表 1 环境适应性要求
试验项目
干热 A-1
低温 A-2
恒定混热 A 6
据动 A-4
冲山A-3
自由跌落 A-18
严酯等级
+70 ±2℃
-25℃±2℃
+40t+2t
RH(93.+.2)%
(10~55)Hz
试验条件
3 个轴间各 30 min
30 g.18 ms
X,Yz各二次
任意四个面各一次
5.4.2磁开关在表1规定的干热条作下应能正常1.作,探测间隙的变化量不应过10%。5.4.3燃开关在表I规定的低温和恒定湿热的条件下试验，试验后应能正常工作。5.4.4磁开关经振动、冲击和自由跌落试验后应能正常工.作，无元器件松动、损坏、外壳不应变形，探测间隙的变化量不应超过10%。
5.5稳定性要求
开关在正常大气条件下，连续工作：685不应出现误报警或谢报，其探测间隙的变化不应超过 10%。
GB15209—2006
5.6筹命要求
磁开关在正常大气条件下，对触点施加额负载，并以每分钟不大干1心次的速率进行通，断操作其寿命应不小于10°次，试验期间不应出现死故障，允许偶然性死故障次数小于10欲。试验后接触电阻不应大于2。
6试验方法
6.1除气候环境适应性试验外，所有试验应在下述正常大气条件下进行环境温度:15 芒~35 C;
相对湿度：45%~75%：
大气压力：86kPa~106kPa。
6.2外观及结构性能试验
6.2.1外观检验
耳视检验外观底符合 5,2.1 及 5,2,2 的要求。检验引出线长度，应符合5.2.4要求。6.2.2外壳撞击试验
按GB/T 2423.46—1997中方法1:试验EIa(低能量)的有关规定进行。试验后自测受试样品应符合5.2.3的要求。6.2.3接线柱和引出线牢固性试验6.2.3.1受试样品应固定在正常位置，引出线按规定连接，沿着引出线向样品施加拉力21.5N的拉力，保持 60 s士2 s,试验后进行检查应符合 5.2.5的要求。6.2. 3. 2在受试样品引出线末端悬挂1.5kg重物,然后样品在垂直平面上倾斜太约90°,时间约2～3 s，接着返回原来位置，即构成一次弯曲。按此方法再向相反方向弯曲，达到规定次数后，进行检查应符合5.2. 5的要求。
受试样品引出线末端施加14.7N的拉力并保持60s士2 s,试验后进行检查应符合5.2.5的要求。6.3性能试验
6. 3. 1探测间隙试验
将磁开关放在非磁性的台子上按有关规定进行安装并接人试验电路（见图1)，然后逐渐移开磁铁盒直至发光二极管状态发生变化，记下此时磁铁盒与开关盒之的距离，试验重复三饮，取其最小值，应符合5,3.1的要求。
碰铁盘，开关盘
LED发光二极管
图1分隔间隙试验电路
6.3.2接触电阻试验
磁开关接触电阻采用直流电压表-电流装法进行鸿试，使用精度为0.5级，载程为额定值的1.5倍的电压表、电流表。其测试电路如图2所示。4
测试电压
图 2 接触电阻测试电路
接触电阻的计算公式：R=U/I(2）u）测试电流：额定负载电流或为0.05A；b）测试电压：一般采用真流 12 Vr）测试时使开关盒正常吸合，记下触点之间的电压降；d）对转换触点：先测动断触点·后测动合触点。测量三次取平均值，测试结果应符合5.3.2的要求。6.3.3绝缴电阻试验
敏缺点
GB15209-2006
磁开关分别处于断开和吸合获态，用100V、精度1.0级的兆嵌表，对所有相互鲍缘部分进行测试。施加试验电压并稳定55后，记下绝缘电阻值，应符合5.3.3要求。6.3.4阻燃试验
按GB16796—1997中4.6.2的规定执行。试验结果应符合5.3.4的要求。
6.3.5过载试验
磁开关按其触点负载接到电压为额定值电源上，应能正常工作。然后加上额定负载的150%。磁开关以每分钟不太于10秋的速率完成通、断50次循环。试验结束后进行检查,应符合 5. 3. 5 的要求。6.3.6耐退磁试验
磁铁盒在正常大气条件下静置1h后，预测磁铁盆工作面某指定位置处的磁感应强度。然后将磁铁盒放人高温箱内，使箱内湖度上升至+100℃+2℃，恒温4h后，立即取出用特斯拉计复测其磁感应强度，恢复至常温后，再次测试磁铁盒该处的磁感应强度。试验结果应符合 5. 3, 6 的要求。6. 4环境适应性试验
在进行环境适应性试验时·受试样品不应加任何防护包装。在试验中改变温度时，升温和降温速率不应超过10C/min。
环境适应性试验按表2进行。
表 2环境适应性试验
试验项月
恒定湿热
自由跌籍
试验方式
按 GH,T 15211 -1994 巾 5, 1,2. 1 进行按 GH/T 15211 -1994 中 5, 2. 2. 1 进行按 GB/T 15211—1994 中 5. 6. 2. 1 进行按GB/T15211-1994中5.4.2.1进行按CB/T 15211—1994 中 5. 3. 2. 1进行按 CGB/T 15211—1991 中 5. 12, 2. 1 进行检查项目
全过程通电,试验结束后-检验应符合5.4.3的要求试验结案后饮复 2 h,检验应符合 5. 4. 2 及 5. 3. 3 的要求试验结束应符合 5. 4. 4 的要求3
6B15209—2006
6.5稳定性试验
将磁开关接入试验电路，对触点施加额定负载，在正常大气条件下连续工作168h，应能正常工作。试验期间，每天率少进行2通、断试验。试验绍束后进行捡查，应符合5.5的要求。6.6寿命试验
将受试样品接人试验装置，对触点施加癫定负载，并以每分钟不大于10次的速率进行通，断操作。连续进行并记录通,断操作次数。试验结果及数据应符合5.6的要求。7检验规则
7.1检验分类
检验分为鉴定检验和质一致性检验。鉴定检验是用本型号的若干样品进行一系列完整的检验。当主要设计、工艺，材料及零部件（元器件)更换后或停产后恢复生产时均应进行。质量一致性检验由四个检验组组成：A组捡验(逐批）：交收产品时，全数验。B组检验（遥批）：交收产品时，抽样检验。C组检验（周期)每半年进行-一次，受试样品从交收检验合格批中随机抽取。D组检验(周期):每年进行一次。7.2试验项目和顺序
各类检验的试验项目，试验顺序和相应的试验方法与技术及不合格分类按表3规定表 3检验分组与检验项目
外壳强度
接线柱与引出线牢固性
操测既
接触电阻
绝缘电阻
触点过载
谢退磁
环境适应性
稳定性
技术要求
试验方法
注：表中打“”者表示进行的项目。筹命试验由厂家负，6
不合格分
鉴定检验
质过-致性检验
A组B组
C组|D组
7. 3抽样与组批规则
7.3.1组批的规则
交付检验的批应由同一生产批的产品组成。7. 3.2抽样规则
7.3.2.1鉴定检验的受试样品不应少于3套7.3.2.2质量一致性检验：
A 组检验为全数检验。
GB 15209—2006
B组检验的样品从A组检验的合格批中按GB/T2828.1一2003的规定数量随机抽取。C组和D组检验的样品从A、B组检验的合格批中按GB/T2829—2002的规定数量随机抽取。7. 4判定规则
7.4.1按表3中规定的项目、顺序、技术要求、试验方法和不合格分类判定每个样品是否合格，如果有一项不符台要求则判为不合格品。全数捡验的样品应全部合格，对抽样检验的样本不合格数小于或等于合格判定数（Ac)则判为批合格，不合格品数等丁或大于不合格判定数(Re)则判为批不合格。7.4.2如无特殊规定、A组和B组一般采月用GB/T2828.1一2003中正常检验次抽样方案一股水平Ⅱ。在 B组检验中,A 类不合格品的接收质量限(AQL)为 0, 4 ,B类不合格品的接收质量限(AQL)为1. 5。 C 组、D 组和鉴定检验采用 GB/ T 2829—2002 中判别水平 I 的 -次抽样方案。 在 C 组,D 组和鉴定检验中,B类不合格品的不合格质量水平（RQI)为20,C类不合格品的不合格质量水平（RQ1.)为25。
7.4.3抽样方案严格性的调整
一般情况下，按上遂规定检验，在连续批的逐批检验中，若接收质量限保持较好或较差时，应按GB/T2828.1一2003规定的转移规则进行放宽检查或加严检查。7.5不合格的处置
7.5.1发现由于A类不合格品导致批不合格时应立即停止检验,并在相应的范围内采取有效的纠正和预防措施，消除A类不合格品的因素后再交检验，如及已出厂产品，应立即通知使用单位运回返修或到使用单位够理。
7.5.2对判为合格批中的不合格品应由制造厂调换或修复成合格品。7.5.3组、C组、或D组检验不合格时，其代表批的产品应停止检验，分析原因，消除不合格的因案后再提交检验。
7.6批的再提交
批检验不合格时，经修理，调试、检验合格后，再随机抽取规定数量样品提交检验。若仍判为不合格时，则可拒取，待查明原因，采取措施通过新的周期试验后，才能恢复正常生产和交收检验。
8标志、包装和运
8.1标志
8.1.1磁开关应有清晰、求久的标志B.1.2产品应标出：
——生产厂名和商标；
一产品牌号和型号；
生产日期。
如无法在磁开关上标志上述内容，则应孩在产品包装盒或产品说明书中给出。磁开关的产品说明书中除提供技术指标、接线图和使用说明外，还应有磁开关的安装，位置及安装7
GB15209-2006
方法的图文说明。
8.2包装及运
8.2.1磁开关包装盒上应有生产厂名、厂址.产品型号、名称及出厂日期等标志。8.2.2
”根据产品大小选用规格合适的包装箱，包装箱上应有符合“小心轻放”“防”“防尘”，“防展”等婆求。
8.2.3运输和贮存不应对磁开关造成摄伤。8
