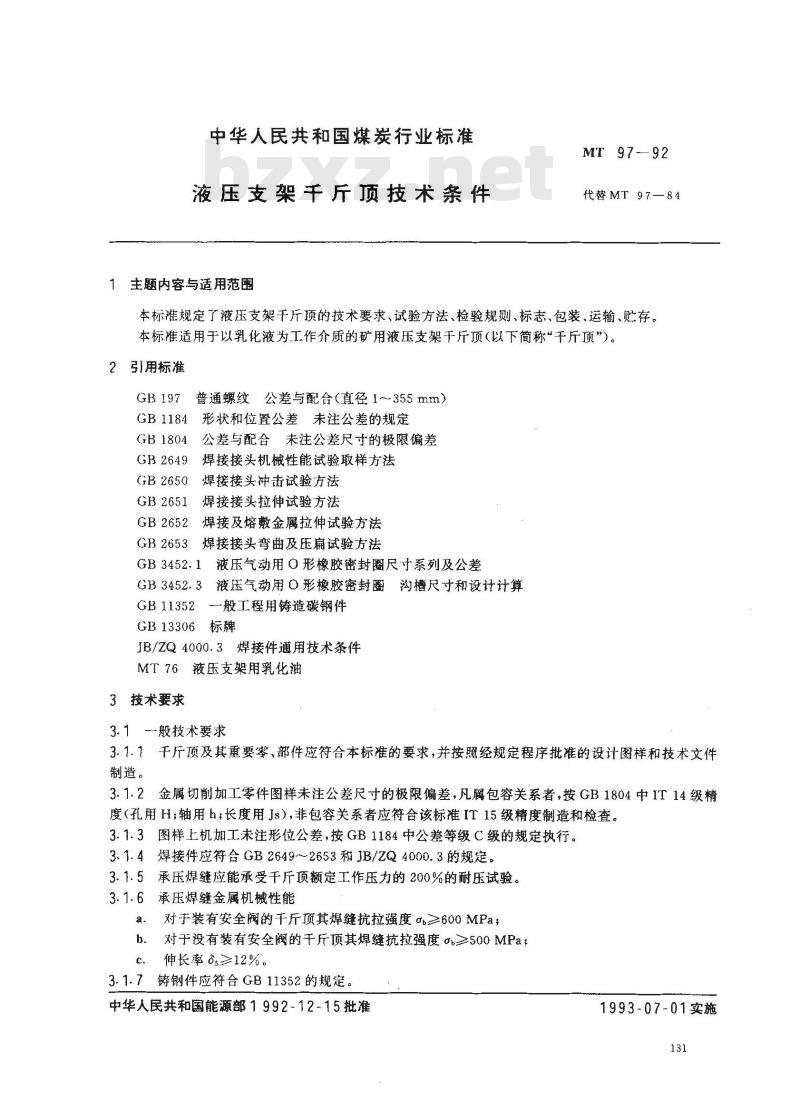

【煤炭行业标准(MT)】 液压支架千斤顶技术条件

中华人民共和国煤炭行业标准
液压支架千斤顶技术条件
1主题内容与适用范围
MT 97-92
代替MT97—84
本标准规定了液压支架干片顶的技术要求、试验方法、检验规则、标志、包装、运输、贮存。本标准适用于以乳化液为工作介质的矿用液压支架干斤顶（以下简称“千斤顶”）。2引用标准
普通螺纹公差与配合（直径1~355mm）GB 197
GB 1184
：形状和位置公差未注公差的规定GB1804
GB2649
GB2650
GB2651
GB2652
GB2653
公差与配合未注公差尺寸的极限偏差焊接接头机械性能试验取样方法焊接接头冲击试验方法
焊接接头拉伸试验方法
焊接及熔敷金属拉伸试验方法
焊接接头弯曲及压扁试验方法
GB 3452.1
GB 3452. 3
GB 11352
液压气动用O形橡胶密封圈尺寸系列及公差液压气动用○形橡胶密封圈沟槽尺寸和设计计算一般工程用铸造碳钢件
GB13306
JB/ZQ4000.3焊接件通用技术条件MT76液压支架用乳化油
3技术要求
3.1一般技术要求
3.1.1干斤顶及其重要零，部件应符合本标准的要求，并按照经规定程序批准的设计图样和技术文件制造。
3.1.2金属切削加工零件图样未注公差尺寸的极限偏差，凡属包容关系者，按GB1804中IT14级精度（孔用H；轴用h；长度用Js）,非包容关系者应符合该标准IT15级精度制造和检查。3.1.3图样上机加工未注形位公差，按GB1184中公差等级C级的规定执行。3.1.4焊接件应符合GB2649~~2653和JB/ZQ4000.3的规定。3.1.5承压焊缝应能承受千斤顶额定工作压力的200%的耐压试验。3.1.6承压焊缝金属机械性能
对于装有安全阀的千斤顶其焊缝抗拉强度≥600MPa；对于没有装有安全阀的千斤顶其焊缝抗拉强度o,≥500MPa；伸长率≥12%。
铸钢件应符合GB11352的规定。
中华人民共和国能源部1992-12-15批准1993-07-01实施
MT 97-92

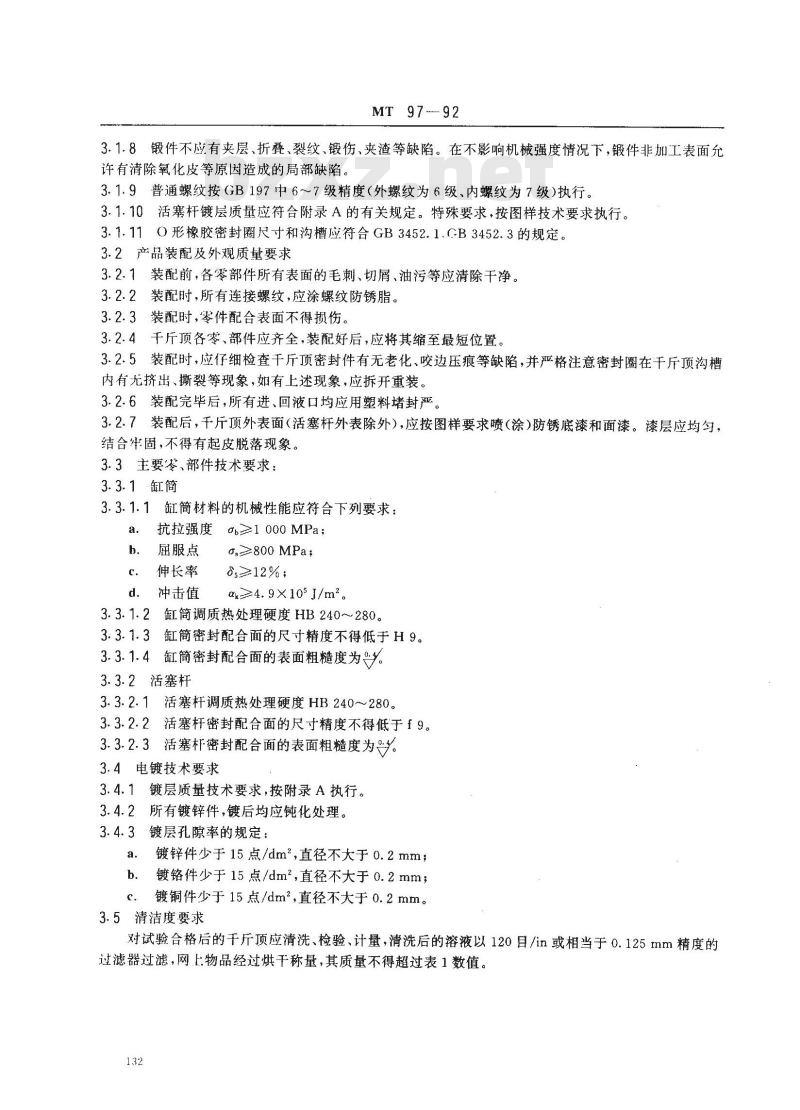

3.1.8锻件不应有夹层、折叠、裂纹、锻伤、夹渣等缺陷。在不影响机械强度情况下，锻件非加工表面允许有清除氧化皮等原因造成的局部缺陷。3.1.9普通螺纹按GB197中6～7级精度（外螺纹为6级、内螺纹为7级）执行。3.1.10活塞杆镀层质量应符合附录A的有关规定。特殊要求，按图样技术要求执行。3.1.11O形橡胶密封圈尺寸和沟槽应符合GB3452.1、GB3452.3的规定。3.2产品装配及外观质量要求
3.2.1装配前，各零部件所有表面的毛刺、切屑、油污等应清除干净。3.2.2装配时，所有连接螺纹，应涂螺纹防锈脂。3.2.3装配时，零件配合表面不得损伤。3.2.4千斤顶各零、部件应齐全，装配好后，应将其缩至最短位置。3.2.5装配时，应仔细检查干斤顶密封件有无老化、咬边压痕等缺陷，并严格注意密封圈在干斤顶沟槽内有无挤出、撕裂等现象，如有上述现象，应拆开重装。3.2.6装配完毕后，所有进、回液口均应用塑料堵封严。3.2.7装配后，千斤顶外表面（活塞杆外表除外），应按图样要求喷（涂）防锈底漆和面漆。漆层应均匀，结合牢固，不得有起皮脱落现象。3.3主要零、部件技术要求：
3.3.1缸筒
3.3.1.1缸筒材料的机械性能应符合下列要求：a.
抗拉强度αb≥1000 MPa；
屈服点
伸长率
冲击值
a.≥800 MPa;
85≥12%;
αk≥4.9X105 J/m2。
3.3.1.2缸筒调质热处理硬度HB240~280。3.3.1.3缸简密封配合面的尺寸精度不得低于H9。3.3.1.4缸简密封配合面的表面粗糙度为%。3.3.2活塞杆
3.3.2.1活塞杆调质热处理硬度HB240~～280。3.3.2.2活塞杆密封配合面的尺寸精度不得低于f9。3.3.2.3活塞杯密封配合面的表面粗糙度为3.4电镀技术要求
3.4.1镀层质量技术要求，按附录A执行。3.4.2所有镀锌件，镀后均应钝化处理。3.4.3镀层孔隙率的规定：
镀锌件少于15点/dm2，直径不大于0.2mm；a.
镀铬件少于15点/dm2，直径不大于0.2mm；b.
镀铜件少于15点/dm2，直径不大于0.2mm。3.5清洁度要求

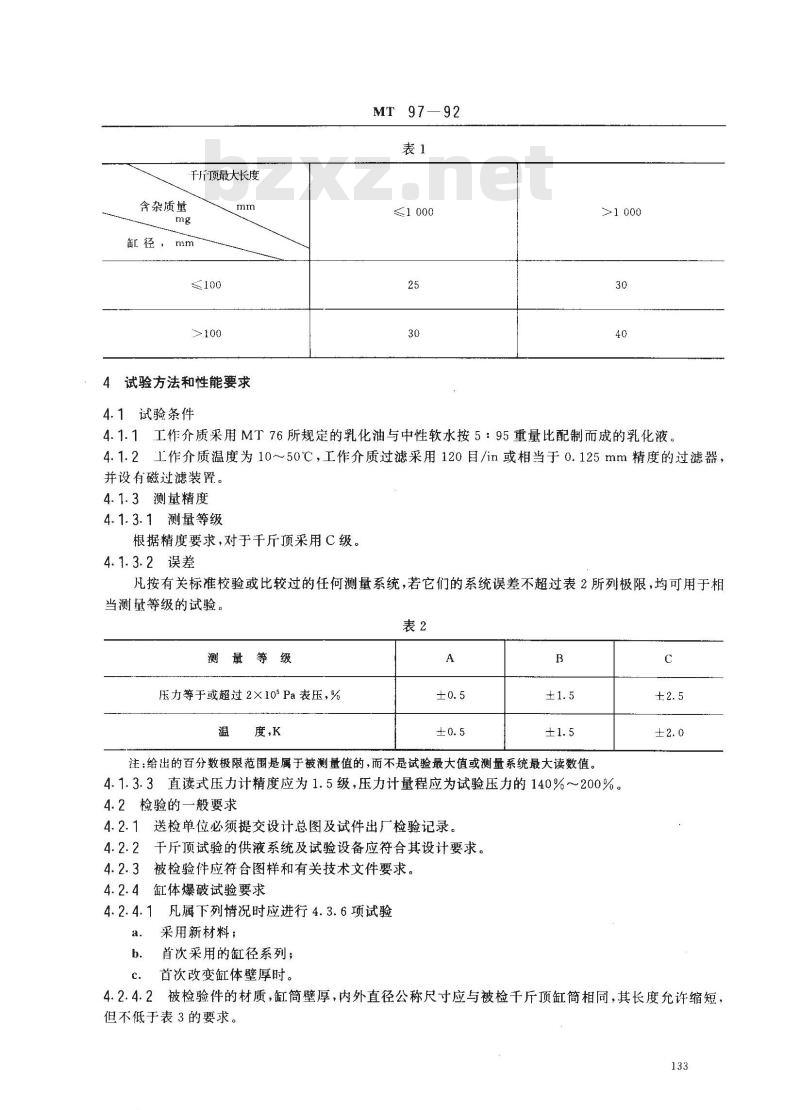

对试验合格后的干斤顶应清洗、检验、计量，清洗后的溶液以120目/in或相当于0.125mm精度的过滤器过滤，网上物品经过烘干称量，其质量不得超过表1数值。132
含杂质量
千斤顶最大长度
试验方法和性能要求
4.1试验条件
MT 97—92
≤1000
4.1.1工作介质采用MT76所规定的乳化油与中性软水按5：95重量比配制而成的乳化液。4.1.2工作介质温度为10~~50℃，工作介质过滤采用120目/in或相当于0.125mm精度的过滤器，并设有磁过滤装置。
4.1.3测量精度
4.1.3.1测量等级
根据精度要求，对于干斤顶采用C级。4.1.3.2误差
凡按有关标准校验或比较过的任何测量系统，若它们的系统误差不超过表2所列极限，均可用于相当测量等级的试验。
测量等级
压力等于或超过2×10\Pa表压，%温
度，K
注：给出的百分数极限范围是属于被测量值的，而不是试验最大值或测量系统最大读数值。4.1.3.3直读式压力计精度应为1.5级，压力计量程应为试验压力的140%～200%。4.2检验的一般要求
4.2.1送检单位必须提交设计总图及试件出厂检验记录。4.2.2干斤顶试验的供液系统及试验设备应符合其设计要求。4.2.3被检验件应符合图样和有关技术文件要求。4.2.4缸体爆破试验要求
凡属下列情况时应进行4.3.6项试验采用新材料；
首次采用的缸径系列；
首次改变缸体壁厚时。

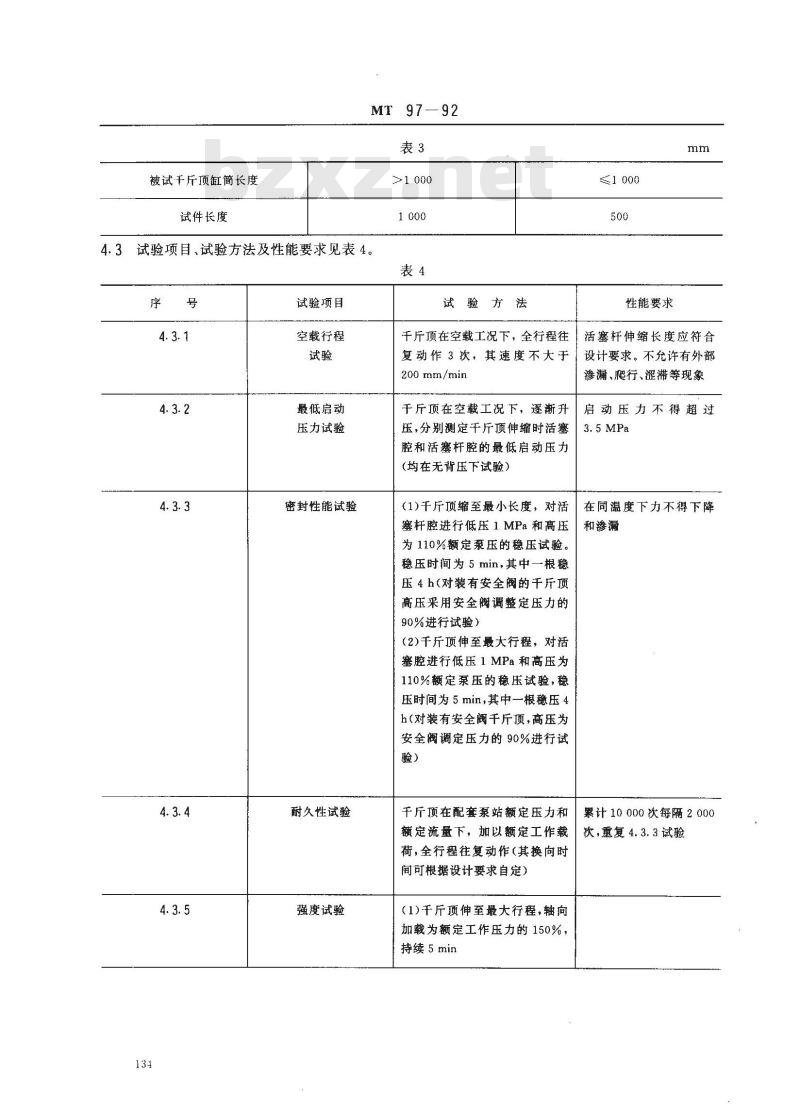

被检验件的材质，缸筒壁厚，内外直径公称尺寸应与被检千斤顶缸筒相同，其长度允许缩短，4. 2. 4.2
但不低于表3的要求。
被试千斤顶缸简长度
试件长度
MT 97—92
>1 000
4.3试验项目、试验方法及性能要求见表4。表4
试验项目
空载行程
最低启动
压力试验
密封性能试验
耐久性试验
强度试验
试验方法
≤1000
性能要求
千斤顶在空载工况下，全行程往活塞杆伸缩长度应符合复动作3次，其速度不大于！
设计要求。不允许有外部
200 mm/min
干斤顶在空载工况下，逐渐升
压，分别测定干斤顶伸缩时活塞腔和活塞杆腔的最低启动压力
（均在无背压下试验）
（1)千斤顶缩至最小长度，对活塞杆腔进行低压 1 MPa 和高压
为110%额定泵压的稳压试验。
稳压时间为 5 min,其中一根稳
压 4 h(对装有安全阀的干斤顶
高压采用安全阀调整定压力的
90%进行试验）
（2)千斤顶伸至最大行程，对活塞腔进行低压 1 MPa 和高压为
110%额定泵压的稳压试验，稳
压时间为 5 min,其中一根稳压 4h(对装有安全阀干斤顶,高压为
安全阀调定压力的90%进行试
千斤顶在配套泵站额定压力和
额定流量下，加以额定工作载
荷，全行程往复动作(其换向时
间可根据设计要求自定）
（1)千斤顶伸至最大行程，轴向加载为额定工作压力的150%，
持续5min
渗漏、爬行、涩滞等现象
启动压力不得超过
在同温度下力不得下降
和渗漏
累计10000次每隔2000
次，重复4.3.3试验
5检验规则
试验项目
强度试验
缸体爆破
MT 97—92

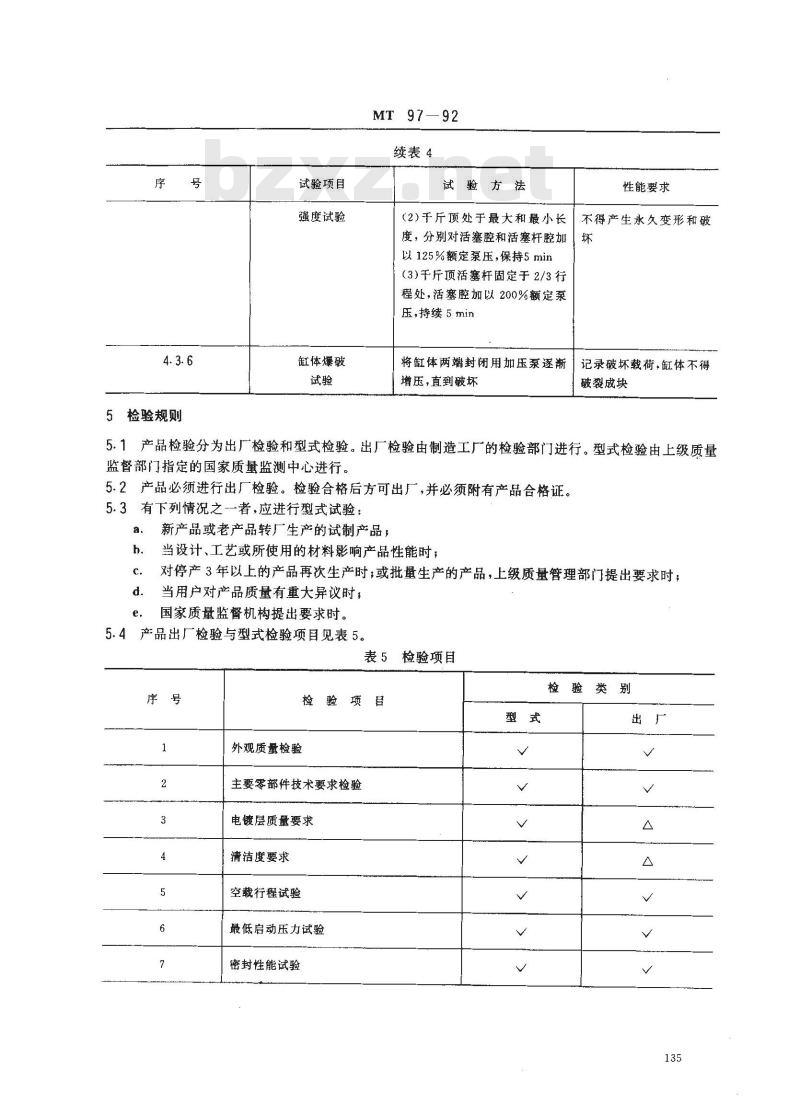

续表4
试验方法
(2)千斤顶处于最大和最小长
度，分别对活塞腔和活塞杆腔加，以125%额定泵压，保持5min
（3)干斤顶活塞杆固定于2/3行
程处，活塞腔加以200%额定泵
压，持续5min
将缸体两端封闭用加压泵逐渐
增压，直到破坏
性能要求
不得产生永久变形和破
记录破坏载荷，缸体不得
破裂成块
5.1产品检验分为出厂检验和型式检验。出厂检验由制造工厂的检验部门进行。型式检验由上级质量监督部门指定的国家质量监测中心进行。5.2产品必须进行出厂检验。检验合格后方可出厂，并必须附有产品合格证。5.3有下列情况之一一者，应进行型式试验：a.
新产品或老产品转厂生产的试制产品，当设计、工艺或所使用的材料影响产品性能时；对停产3年以上的产品再次生产时；或批量生产的产品，上级质量管理部门提出要求时；当用户对产品质量有重大异议时，国家质量监督机构提出要求时。5.4产品出厂检验与型式检验项目见表5。表5检验项目
检验项吕
外观质量检验
主要零部件技术要求检验
电镀层质量要求
清洁度要求
空载行程试验
最低启动压力试验
密封性能试验
检验类别
MT 97—92
续表5
检验项目
耐久性能试验
强度试验
缸体爆破试验
做4.3.5中
(1)(2)项
注：(i)表中\”表示该项目全部检验；“△\表示该项目抽检；“X\表示该项目不检验。②表中第7项检验中4h长时密封为抽检项目。5.5抽检项目的样品，每次为批量的3%，但不得少于3根。5.6产品检验项目应合格。在检验中有一项试验不合格，应加倍抽检该项目，复验中，全部合格，认为产品该项合格；复验中仍有不合格者，则判定该产品不合格。5.7型式检验的被检验件数量为三件，耐久性试验可只做其中一件；缸体爆破试验做二件。5.8千斤顶随支架出厂时，可按支架检验规则执行，但须符合本标准的规定。5.9产品出厂检验结果应记录归档备查，产品型式检验应有检验报告。6标志、包装、运输、贮存
每件合格的千斤顶产品应有铭牌，铭牌应包括以下内容：a.
产品名称；
产品型号；
出厂年、月、日；
制造厂名称。
6.2铭牌的尺寸及技术要求，按GB13306的规定执行。6.3千斤顶检验合格后，缩至最短长度，各进液口应加堵封严6.4干斤顶应用托架或装箱发运，产品应捆扎牢固，避免脱落、挤压、损坏等。6.5千斤顶备件、易损件应用专用包装箱发运。6.6运输时，在冬季产品应根据使用地区和运输路程的最低气温注入乳化防冻液，一般运往东北、西北、内蒙地区的产品可注入MFD-40防冻液；运往华北地区的可注入MFD-25防冻液；其他地区注入MFI)-15防冻液，亦可以均注入MFD-40防冻液。在其他季节应将干斤顶进、回液腔乳化液排空，但需保证排液后，千斤顶在运输、贮存过程中，内部不得产生锈蚀现象。
6.7-干斤顶应放入干燥的库房中或有遮盖的条件下贮存。环境温度不得低于0℃。6.8千斤顶存放三个月以上者，要检查内腔中的乳化液是否变质，如变质、应更换。当采用排空法时应检查锈蚀情况。
6.9随同产品出厂的技术文件：
装箱单1份；
产品合格证1份；
产品使用、维护说明书1份；
d．产品备件、易损件明细表各1份。136
A1基本要求
MT 97-92
附录A
千斤顶零件电镀层的技术要求
（补充件）
电镀前应对被镀件进行材质、尺寸、精度及表面缺陷的检查，不合格者，不得进行电镀工序。A2镀层的选择
A2.1干斤顶活塞杆应采用以下复合镀层。铜锡合金和硬铬；
铜锡合金和乳白铬；
乳白铬和硬铬。
A2.2其他零件电镀一般采用镀锌，也可采用有效保护零件表面的其他镀种。A3镀层的厚度
A3.1采用复合镀层的各种镀层厚度铜锡合金20~30μm;硬铬30~40μm；a.
铜锡合金20~30m；乳白铬30~50um；b.
乳白铬20~30μm；硬铬30~40μm。c.
A3.2采用镀锌或其他镀种的镀层厚度7~15 μm;
15~~25 μm。
A3.3镀层厚度有特殊要求时，按照图样文件的规定执行。A4镀层硬度
铜锡合金与硬铬，HV≥800；
铜锡合金和乳白铬，HV≥500；
乳白铬和硬铬，HV≥800。
A5结合要求
镀层不应有起皮、脱落或起泡现象。A6镀层外观质量要求
A6.1镀层结晶应细致、均勾，不允许有下列缺陷：a.
表面粗糙、粒子、烧焦、裂纹、起泡、脱落；树枝状结晶：
局部无镀层或暴露中间层；
d．密集的麻点。
A6.2镀层允许缺陷如下：
在倒角处有不影响装配的轻微粗糙表层；由于基体金属的缺陷、砂眼以及电镀工艺过程所导致的麻点或针孔，其直径和数量应符合b.
3.4.3条的要求；
焊缝处镀层发暗。
A6.3因焊接允许的缺陷而引起镀层缺陷不作考核。A6.4退刀槽表面的镀层质量不作考核。A6.5活寒杆行程表面落砂痕迹的规定：a，活塞杆行程表面的同一圆周线上不得超过两条。137
MT97-92
落砂痕迹长度不超过6mm，其深度不大于0.02mm。h.
两条痕迹的间隔应不大于20mm。c.此内容来自标准下载网
落砂痕迹的条数不多于10条/m2。d.
外观质量检验应在天然散射光或无反射光的白色透射光线下进行。A7
附加说明：
本标准由煤炭科学研究总院提出。本标准由能源部煤矿专用设备标准化技术委员会支护设备分会归口。本标准由煤炭科学研究总院太原分院负责起草。本标准主要起草人李学谦、李秀轩、叶津平。138
