中华人民共和国轻工行业标准
台虎钳
主题内容与适用范围
多用台虎钳
QB/T 1558.3--- 1995
本标准规定了多用台虎钳的产品分类、技术要求、试验方法、检验规则与标志、包装、运输、贮存。本标准适用于多用台虎钳。
2引用标准
GB/T5305手工具包装、标志、运输与存QB/T1558.1台虎钳台虎钳通用技术条件3产品分类
3.1型式

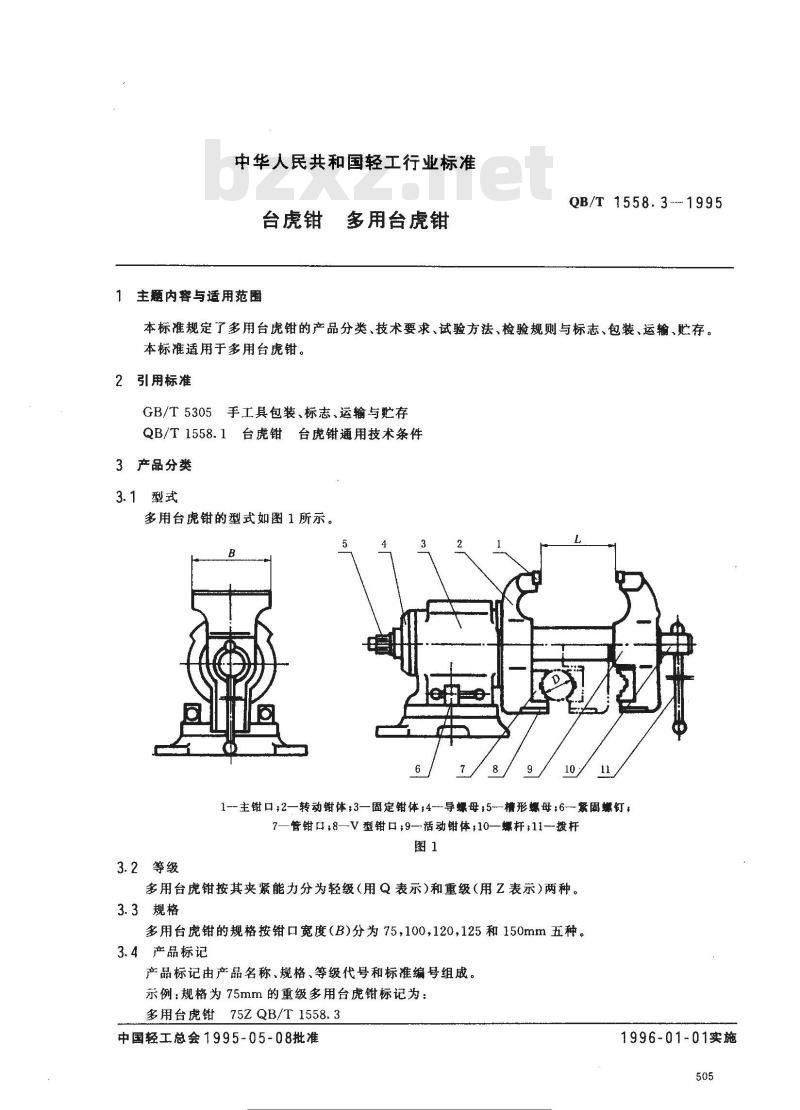

多用台虎钳的型式如图1所示。
1--主钳口;2—转动钳体;3——固定钳体，4-导螺母;5-槽形螺母;6-案固螺钉，7—管钳口8—V型钳口+9—活动钳体;10—螺杆;11-拨杆图1
3.2等级
多用台虎钳按其夹紧能力分为轻级（用Q表示)和重级(用乙表示)两种。3.3规格
多用台虎钳的规格按钳口宽度（B）分为75，100，120,125和150mm五种。3.4产品标记
产品标记由产品名称、规格、等级代号和标准编号组成。示例：规格为75mm的重级多用台虎钳标记为：多用台虎钳75ZQB/T1558.3免费标准bzxz.net
中国轻工总会1995-05-08批准
1996-01-01实施
技术要求
QB/T 1558.3--.1995

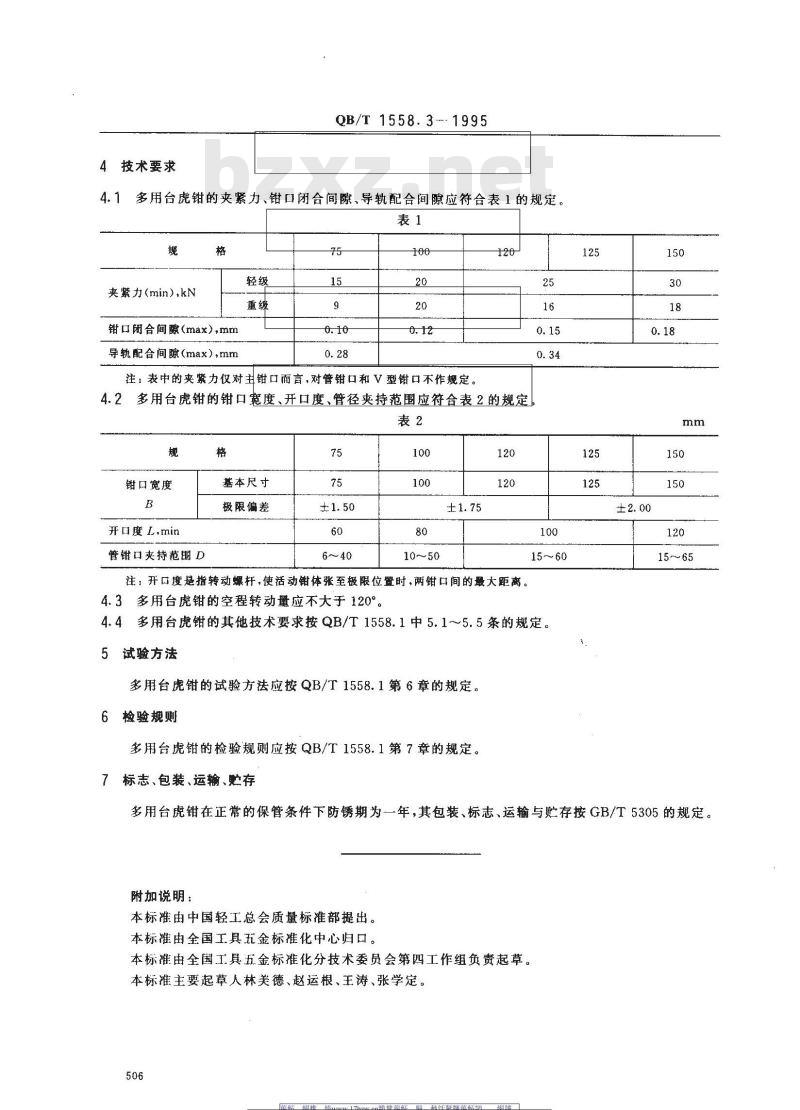

多用台虎钳的夹紧力、钳口闭合间隙、导轨配合间隙应符合表1的规定。表1
夹紧力(min),kN
钳口闭合间隙（max），mm
导轨配合间隙（max），mm
注：表中的夹紧力仅对主钳口而言，对管钳口和V型钳口不作规定。120
4.2多用台虎钳的钳口宽度、开口度、管径夹持范围应符合表2的规定表2
钳口宽度
开口度L.min
管钳口夹持范围D
基本尺寸
极限偏差
6～40
15～60
注：开口度是指转动螺杆，使活动钳体张至极限位置时，两钳口间的最大距离。4.3多用台虎钳的空程转动量应不大于120°4.4多用台虎钳的其他技术要求按QB/T1558.1中5.1～5.5条的规定。5试验方法
多用台虎钳的试验方法应按QB/T1558.1第6章的规定。6检验规则
多用台虎钳的检验规则应按QB/T1558.1第7章的规定。7标志、包装、运输、贮存
多用台虎钳在正常的保管条件下防锈期为一年，其包装、标志、运输与贮存按GB/T5305的规定。附加说明：
本标准由中国轻工总会质量标准部提出。本标准由全国工具五金标准化中心归口。本标准由全国工具五金标准化分技术委员会第四工作组负责起草。本标准主要起草人林美德、赵运根、王涛、张学定。506
