【轻工行业标准(QB)】 皮革 粒面强度和伸展高度的测定 崩裂试验

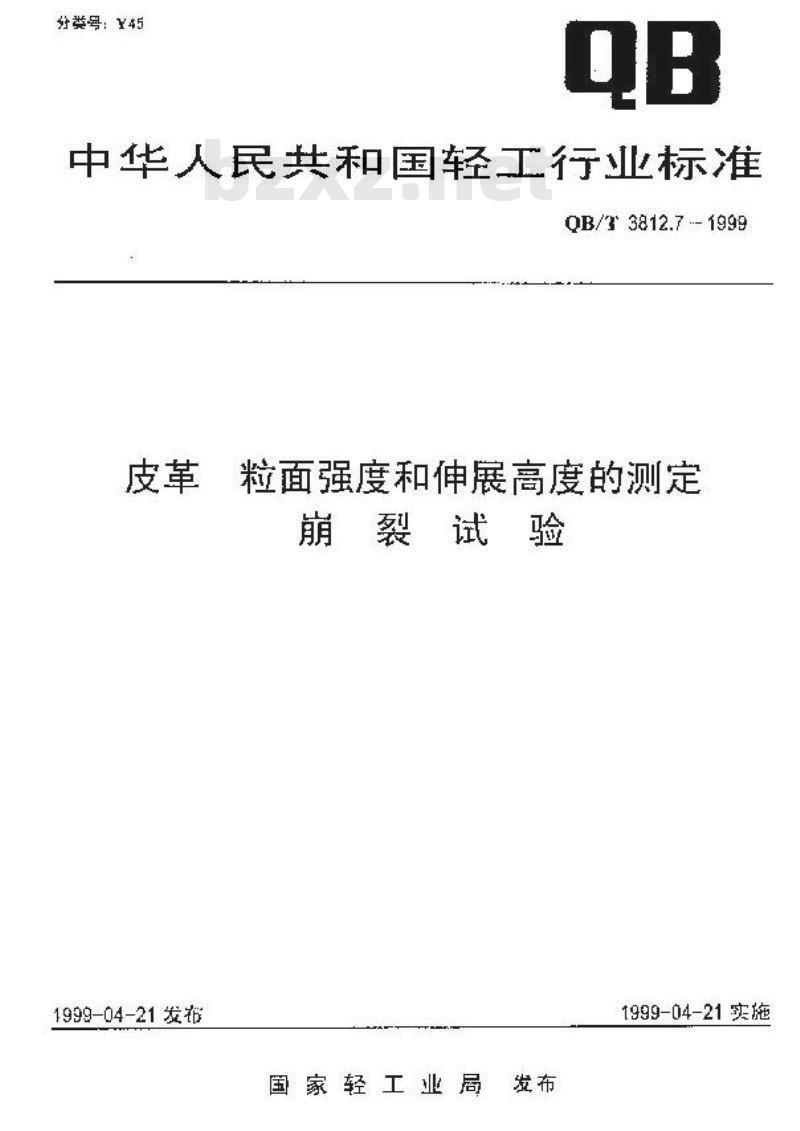

分类号：Y45
中华人民共和国轻工行业标准
QB/3812.7.-1999
1999-04-21发布
粒面强度和伸展高度的测定
崩裂试验
1999-04-21实施
国家轻工业局

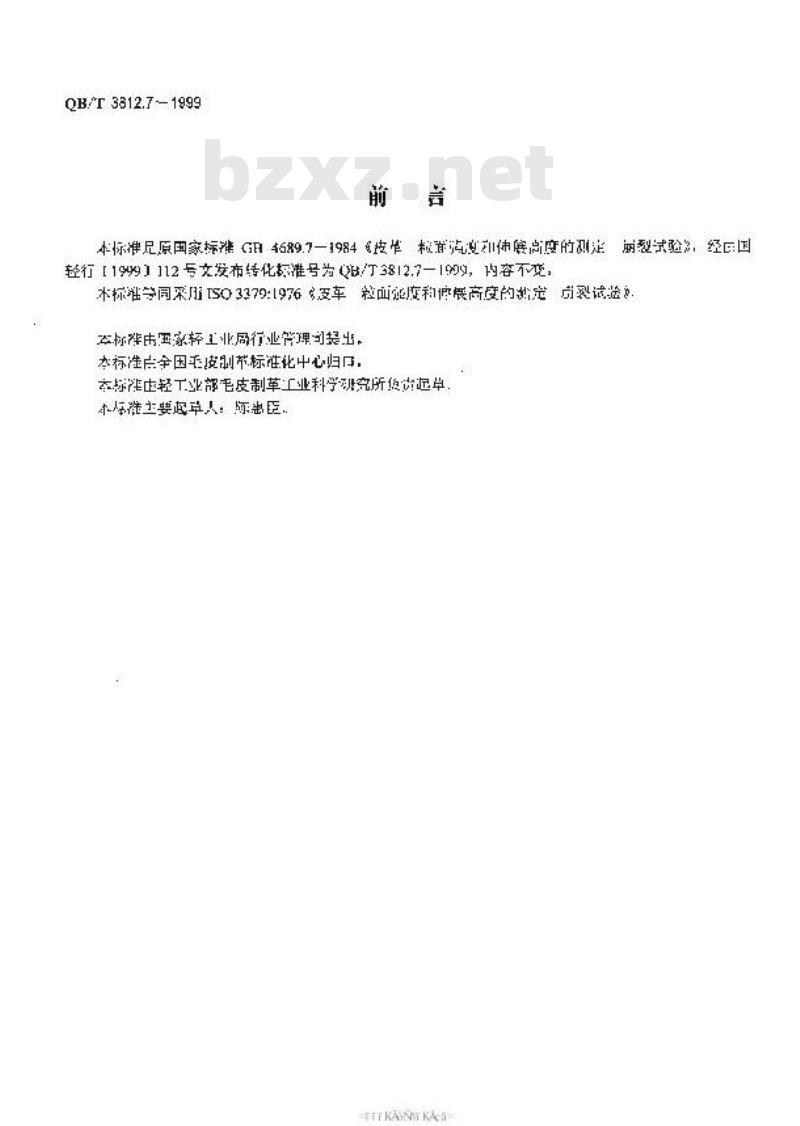

QB/T3812.7-1999
本标准尺原国家标清G日4689.7-1984皮税首滤变和伸庭尚度的测定丽裂试验3，经压国轻行【199】112号文发布转化标准号为（/3812.7—1，内容不变，本标争同采用1SO3379:19766受车粒山能度箱停展高度的热定可裂试途
本标准由国家轻工业局行业管理司提出，本标准卢全因毛皮制节标准化中心归口，本标注压轻工业部电皮制革工业科学动究所鱼达草本标截要起章人：原出医，
KANKAa

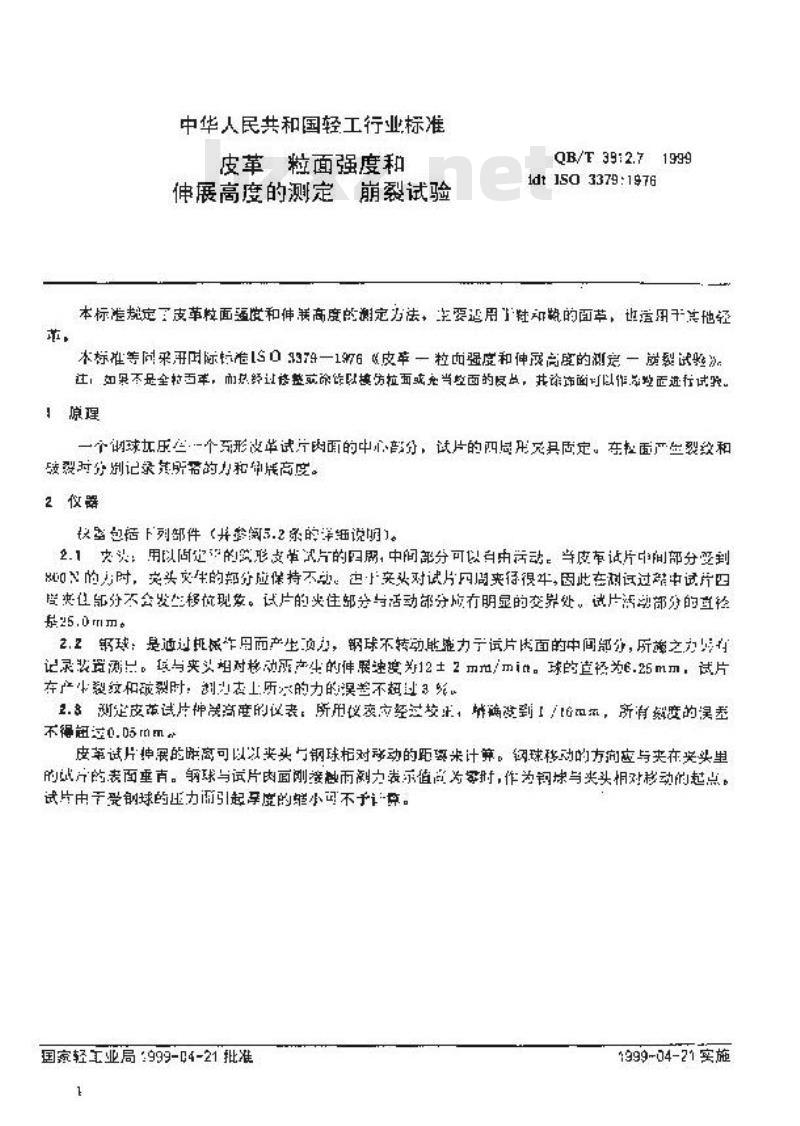

中华人民共和国轻工行业标准
皮革粒面强度和
伸展高度的测定崩裂试验
QB/F3912.71999
1dt 1so 3379:1976
本标准规定了皮革粒面显皮和伸据高度的测定方法，注要运用下鞋数的面草，也用干为地轻本标准等尚采开际杭随[S03374一196《皮率—粒强度和伸展高配的测定一随裂试》。注，如果不是全否率，而以经让修整或除作以模方拉面或充当整面的良总，共价饰函可以作整正进行试驼。：原理
一个谢球左压企·一个到形改毕试片面的中心彰分，试片的四尽开克具质定。在检面严金裂致和骏双对分别记录蒸所希的力和审展高度。2仪器
权密包括下列部件（并参阐5.2系的详细说明)。2.1、头：用以固“\的资形支单试片的周，中间部分可以自由满动。当皮事片中间部分受到怕方时，实头交生的帮分应保持不动。也下案头对试片月周夹得得牛，固此在测试过中试片四决位能分不会发移价现效。试片的尖住部分与活动部分成有明显的变界处。试片活动部分的直格25.0mm
2.2钢球：是适过耗根作用而产生须力，钢球不转动能施力于试片齿面的中间部分，所薄之力与记录装置测品。项与夹义相对格动产尘的件展速度12土2mm/mia。球的直格为6.25mm，试片在产小裂纹和破别时：划为志上所穴的力的误整不超过32.8测定皮苯试片神类高度的议表，所用仪痰经过校，端确度到「/6四置，所有效度的误差不得妞过0.05mm
皮革试片神展的避离可以以来头与钢球相对录动的距要米计筛。钢球移动的方润应与夹在奖头里的或片的表面重吉。钢球与试片肉面刚接慰而力表示值成为等时，作为铜速与类头相对移动的起点。试片由于受钢球的压力而引起孕度的蜡小可不予算。国家轻工业局：999-04-21批准
1999-04-21实施

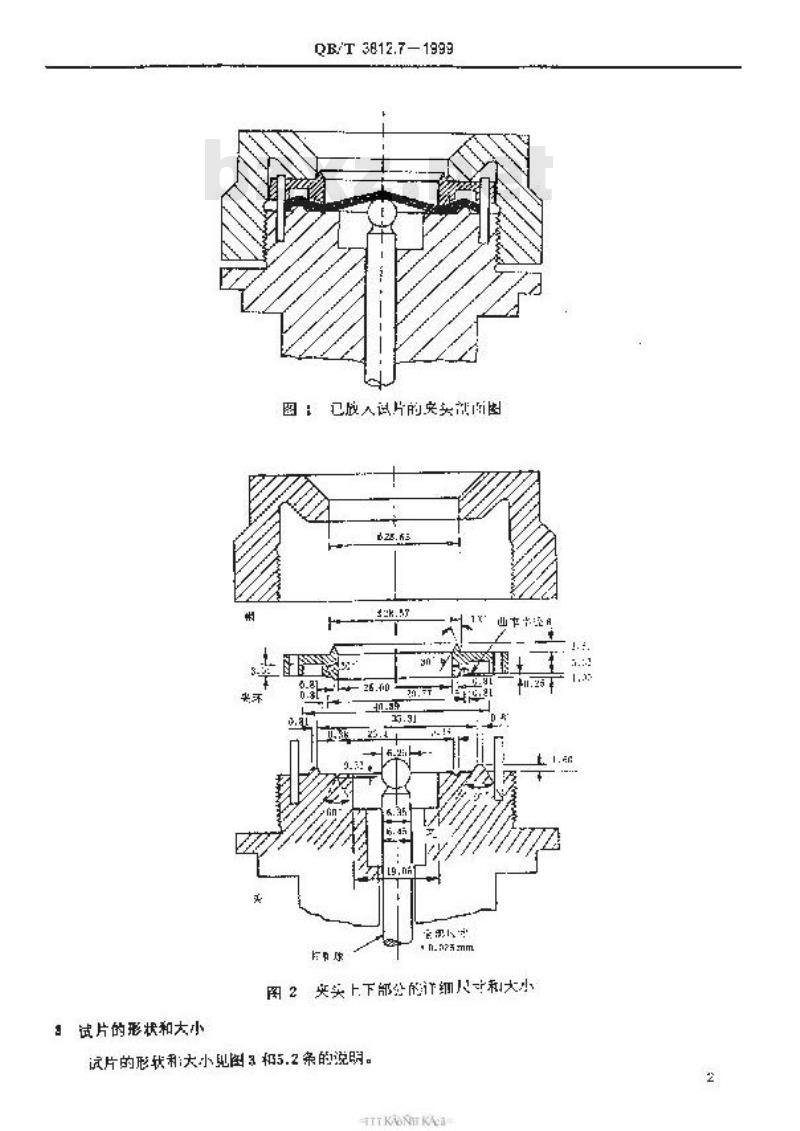

试片的形状和大小
QE/T3812.7-1999
图试片的实图
图2来实上下部的纳尺和大小
试片的形状和大小见图3初5.2条的说明。rKoNKea

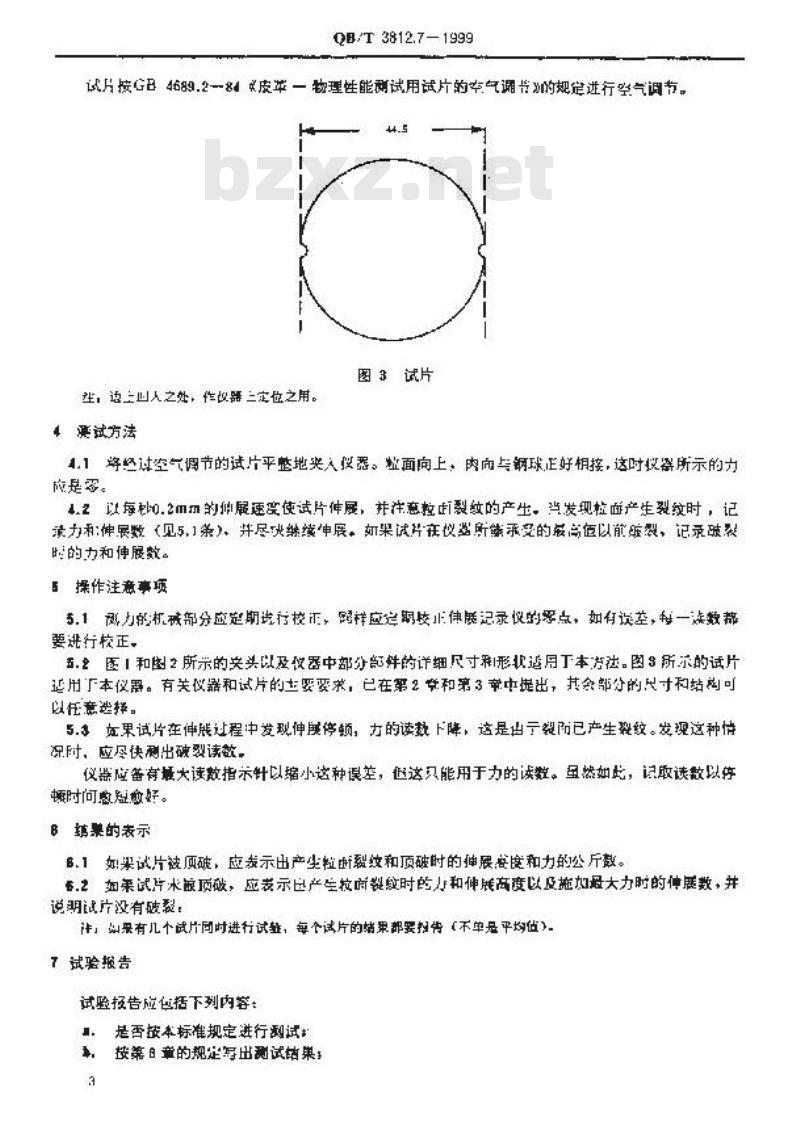

QB/T3812.7-1999
试片接GB4689.284皮年一物理性能测试用试片的空气通卡》的规进行空气调节。图3试片
注，边上叫人之处，作收器三实位之用。4测试方法
.1将轻试空气调节的试片平整地类入器。整面向上：内向与钢球正好相接，这时议器所示的方庞是零。Www.bzxZ.net
4.2以每0.2mm的仲展速宽使试片伴展，并注意粒裂纹的产生，消发现粒面产生裂效时，记录力和：伸展数（见5，1条）、并尽决纳续伸展。如果试片在仪益所鳞承受的展高以前脏裂，记录破表的力和伸展数。
5操作注意事项
5.1阅力的机减部分应定期选行校正，阅样应这期校止律展起录仪的累点，如有差，每一续数帮要进行校正。
五.2医1和图2所示的奖头以及仪器中部分部件的详细尺寸程形状适用丁本考法。图9所示的试片延用厂本仪器。有关仪器和试片的主要要求，已在第2穿和第3中提出，其会部分的民寸和站均可以任意选择。
5.3女果试片在伸展过程中发现伸展停领，力的读数下降，这是出亍裂防已产生裂纹。发现这种情况附，应尽快刷出破裂读数，
仪器应备有量大读数指示针以缩小这种误差，但这只能用于力的读数。显然如此，记取读数以将顿时问激短敏好。
6巢的表示
6.1如！架试片被顶破，应表示出产尘粒叶裂纹和顶破时的伸展要度和力的公斤数。.2如渠试片水敏顶破，应表示也产生拉裂敏时的力和伸展高度以及施加最大力时的停展数，并说明试片没有破裂
：如果有儿个试片同时进行试轻，每个试片的绪乘部要扫售（不单是平均位）。试验报
试验控告应包括下列内蓉：
：是否按本标准规定进行测试：事，按第白章的规定得出测试结果：a
用本方法的在何确策
QB/T3812.7—1999
试片来自擎张蒂、背革、清革成腹边单，如果试片不是全粒面革，说明本方法对这种皮革的效果，TTKANYKA
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
