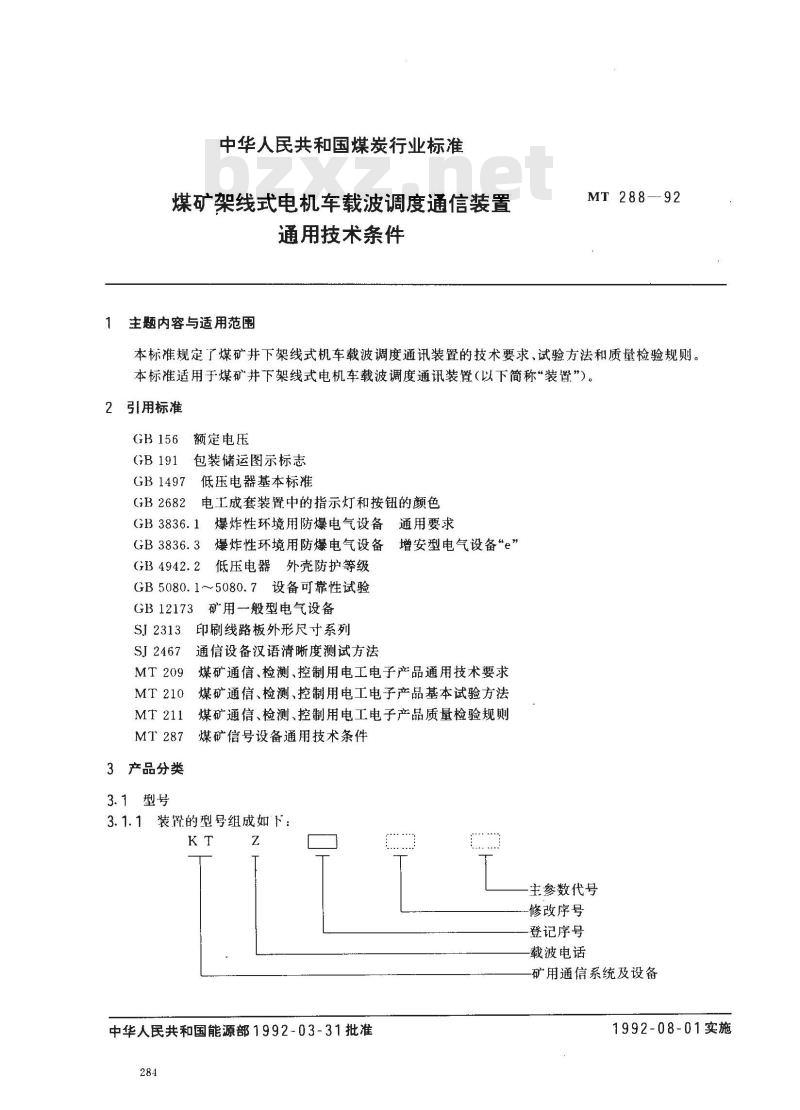

中华人民共和国煤炭行业标准
煤矿架线式电机车载波调度通信装置通用技术条件
主题内容与适用范围
MT 288--92
本标准规定了煤矿井下架线式机车载波调度通讯装置的技术要求、试验方法和质量检验规则。本标准适用于煤矿井下架线式电机车载波调度通讯装置（以下简称“装置”)。2引用标准
额定电压
GB 191
GB 1497
GB 2682
包装储运图示标志
低压电器基本标准
电工成套装置中的指示灯和按钮的颜色GB 3836.1
爆炸性环境用防爆电气设备通用要求GB3836.3
爆炸性环境用防爆电气设备
增安型电气设备\e”
GB4942.2低压电器外壳防护等级GB5080.1～5080.7设备可靠性试验GB12173矿用一般型电气设备
SJ2313
印刷线路板外形尺寸系列
SJ2467
MT 209
通信设备汉语清晰度测试方法
煤矿通信、检测、控制用电工电子产品通用技术要求煤矿通信、检测、控制用电工电子产品基本试验方法MT210
MT 211
3产品分类
3.1型号
煤矿通信、检测、控制用电工电子产品质量检验规则煤矿信号设备通用技术条件
3.1.1装置的型号组成如下：
主参数代号
修改序号
登记序号
载波电话
矿用通信系统及设备
中华人民共和国能源部1992-03-31批准284
1992-08-01实施
MT 288-92
3.1.2型号中的“登记序号”按产品的登记顺序用阿拉伯数字从1开始依次排列。3.1.3型号中的“修改序号”是当产品的外形或内部结构等方面稍有改进，但基本功能不变时作为识别之用，用大写汉语拼音字母从A开始依次排列，但不允许采用\I\和“O”两个字母。3.1.4型号中的“主参数代号”是当产品有必要标明主参数时用来表示主参数的代号，用加括号的阿拉伯数字表示。
3.1.5型号中的数字、字母和产品名称的汉字字体应大小相仿，不得用角注和脚注。3.2品种
本标准规定的装置分为以下三种：a.
煤矿架线式电机车调幅制式载波调度通信装置；h．煤矿架线式电机车调频制式载波调度通信装置；c
煤矿架线式电机车其他制式载波调度通信装置。3.3型式
3.3.结构型式为矿用-般型，标志\KY”。3.3.2按通话方式分：
双向单频单工通话；
双向鼻频单工通话；
双向异频双工通话。
3.3.3按呼川方式分：
话音呼叫；
h，选号呼叫。
3.4装置组成
装置由调度载波电话机、机车载波电话机、电源及其他部分组成。4技术要求
4.1环境条件
4.1.1装在下列条件下应能正常工作：a.
环境温度--般为—5～+40℃，若选用其他温度等级应符合MT209第4.2条规定；平均相对湿度不大于95%（+25C）；b.
大气压力80～106kPa；
无破坏绝缘的腐蚀性气体、无瓦斯和煤尘爆炸危险的场合；d.
环境噪声--般为不大于75dB(A);调度载波电话机在无显著振动与冲击的机电室内；机车载波电话机在有剧烈振动与冲击的f.
电机车
装置能承受的最恶劣的安装贮运条件为：4.1.2
高温：+60C；
低温：-40C；
平均相对湿度：95%（+25C）；
d．振动：加速度50m/s2；
冲击：峰值加速度500m/s。
4.2装电气性能
4.2.1电源
4.2.1.1调度载波电话机额定供电电压为交流50Hz、127V，允许电压波动范围为80%110%。机车载波电话机额定供电电压为直流250V或550V。285
MT 288-92

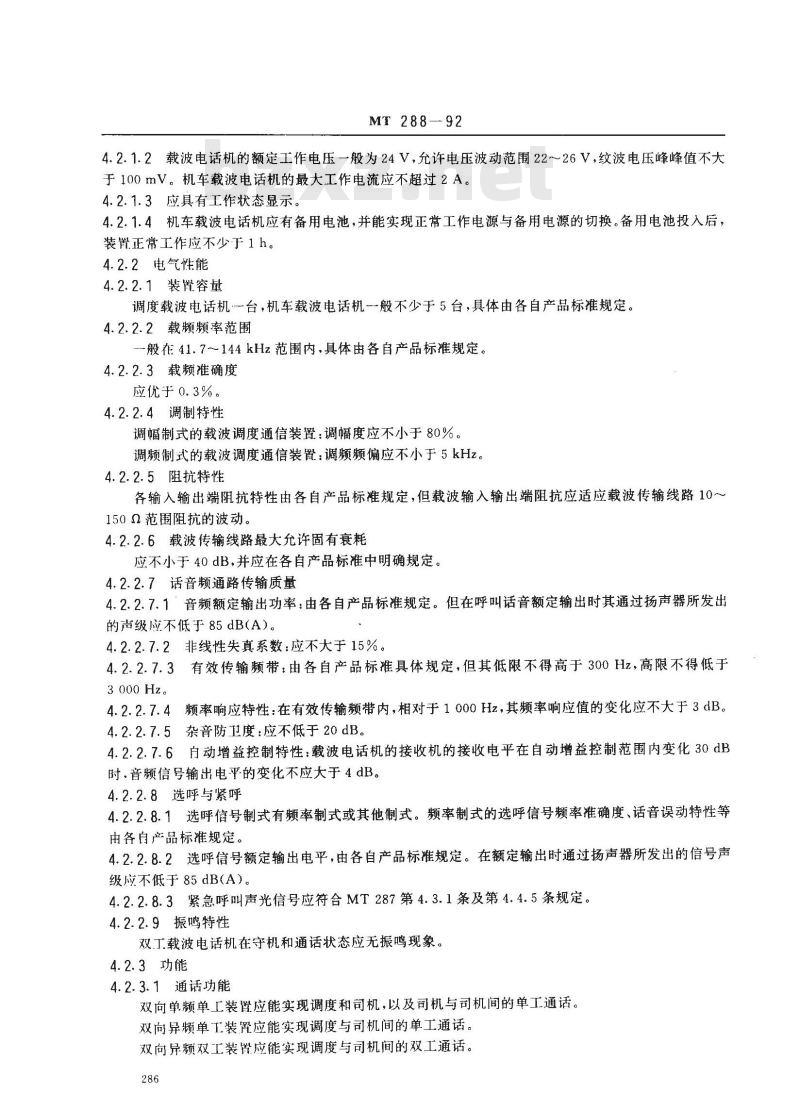

4.2.1.2载波电话机的额定工作电压一般为24V，允许电压波动范围22～26V，纹波电压峰峰值不大于100mV。机车载波电话机的最大工作电流应不超过2A。4.2.1.3应具有工作状态显示。
4.2.1.4机车载波电话机应有备用电池，并能实现正常工作电源与备用电源的切换。备用电池投入后，装置正常工作应不少于1h。
4.2.2电气性能
4.2.2.1装置容量
调度载波电话机一台，机车载波电话机一般不少于5台，具体由各自产品标准规定。4.2.2.2载频频率范围
--般在41.7~~144kHz范围内，具体由各自产品标准规定。4.2.2.3载频准确度
应优于0. 3%。
4.2.2.4调制特性
调幅制式的载波调度通信装置：调幅度应不小于80%。调频制式的载波调度通信装置：调频频偏应不小于5kHz。4.2.2.5阻抗特性
各输入输出端阻抗特性由各自产品标准规定，但载波输入输出端阻抗应适应载波传输线路10～150Q范围阻抗的波动。
4.2.2.6载波传输线路最大允许固有衰耗应不小于40dB,并应在各自产品标准中明确规定。4.2.2.7话音频通路传输质量
4.2.2.7.1音频额定输出功率：由各自产品标准规定。但在呼叫话音额定输出时其通过扬声器所发出的声级应不低于85dB(A）。
4.2.2.7.2非线性失真系数：应不大于15%。4.2.2.7.3有效传输频带：由各自产品标准具体规定，但其低限不得高于300Hz，高限不得低于3000 Hz。
频率响应特性：在有效传输频带内，相对于1000Hz，其频率响应值的变化应不大于3dB。4.2.2.7.4
4.2.2.7.5杂音防卫度：应不低于20dB。4.2.2.7.6自动增益控制特性：载波电话机的接收机的接收电平在自动增益控制范围内变化30dB时.音频信号输出电平的变化不应大于4dB。4.2.2.8选呼与紧呼
4.2.2.8.1选呼信号制式有频率制式或其他制式。频率制式的选呼信号频率准确度、话音误动特性等由各自产品标准规定。
4.2.2.8.2选呼信号额定输出电平，由各自产品标准规定。在额定输出时通过扬声器所发出的信号声级应不低于85dB(A）。
4.2.2.8.3紧急呼叫声光信号应符合MT287第4.3.1条及第4.4.5条规定。4.2.2.9振鸣特性
双丁载波电话机在守机和通话状态应无振鸣现象。4.2.3功能
4.2.3.1通话功能
双向单频单工装置应能实现调度和司机，以及司机与司机间的单工通话。双向异频单工装置应能实现调度与司机间的单工通话。双向异频双工装置应能实现调度与司机间的双工通话。286

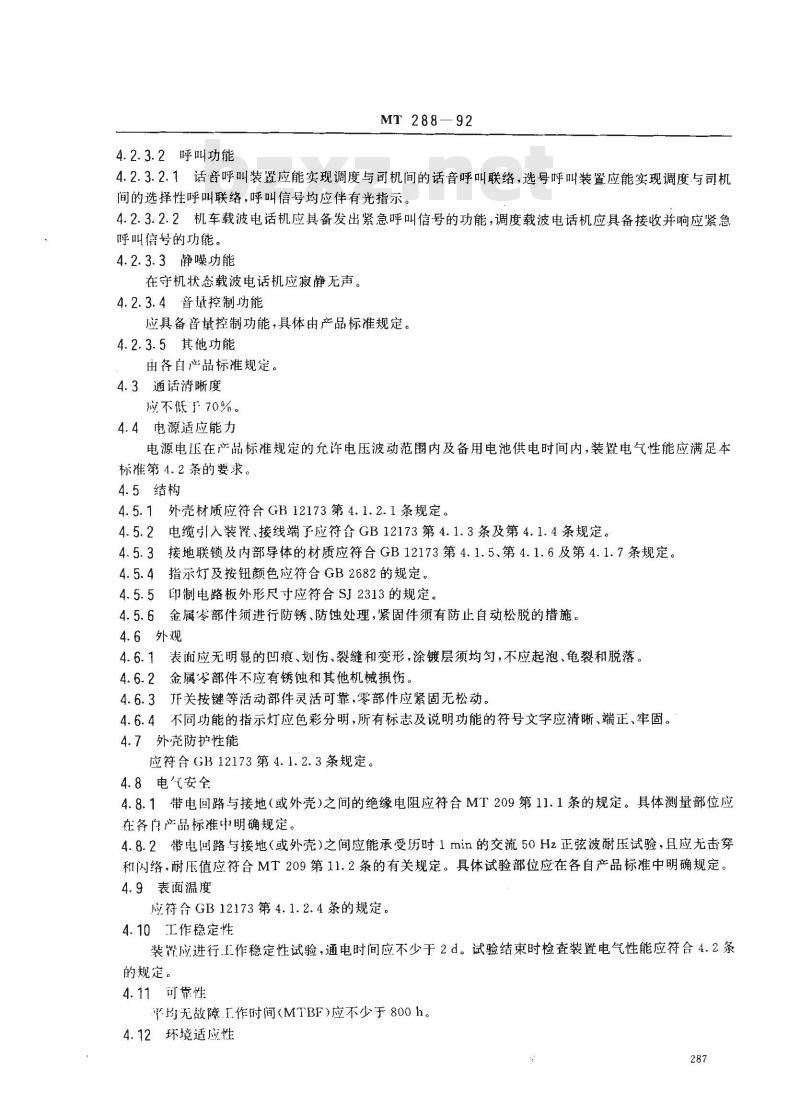

4.2.3.2呼叫功能
MT 288—92
4.2.3.2.1话音呼叫装暨应能实现调度与司机间的话音呼叫联络，选号呼叫装置应能实现调度与司机间的选择性呼叫联络，呼叫信号均应伴有光指示。4.2.3.2.2机车载波电话机应具备发出紧急呼叫信号的功能，调度载波电话机应具备接收并响应紧急呼叫信号的功能。
4.2.3.3静噪功能
在守机状态载波电话机应寂静无声。4.2.3.4音量控制功能
应具备音量控制功能，具体由产品标准规定。4.2.3.5其他功能
由各自产品标准规定。
4.3通话清晰度
应不低于70%。
4.4电源适应能力
电源电压在产品标准规定的允许电压波动范围内及备用电池供电时间内，装置电气性能应满足本标准第4.2条的要求。
4.5结构
4.5.1外壳材质应符合GB12173第4.1.2.1条规定。4.5.2电缆引入装置、接线端子应符合GB12173第4.1.3条及第4.1.4条规定。4.5.3接地联锁及内部导体的材质应符合GB12173第4.1.5、第4.1.6及第4.1.7条规定。4.5.4指示灯及按钮颜色应符合GB2682的规定。4.5.5印制电路板外形尺寸应符合SJ2313的规定。4.5.6金属零部件须进行防锈、防蚀处理，紧固件须有防止自动松脱的措施。4.6外观
4.6.1表面应无明显的凹痕、划伤、裂缝和变形，涂镀层须均匀，不应起泡、龟裂和脱落。4.6.2金属零部件不应有锈蚀和其他机械摄伤。4.6.3开关按键等活动部件灵活可靠，零部件应紧固无松动。4.6.4不同功能的指示灯应色彩分明，所有标志及说明功能的符号文字应清晰、端正、牢固。4.7外壳防护性能
应符合（GB12173第4.1.2.3条规定。4.8电汽安全
4.8.1带电回路与接地（或外壳）之间的绝缘电阻应符合MT209第11.1条的规定。具体测量部位应在各白产品标准中明确规定。
4.8.2带电回路与接地（或外壳）之间应能承受历时1min的交流50Hz正弦波耐压试验，且应无击穿和闪络.耐压值应符合MT209第11.2条的有关规定。具体试验部位应在各自产品标准中明确规定。4.9表面温度
应符合GB12173第4.1.2.4条的规定。4.10工作稳定性
装置应进行.工作稳定性试验，通电时间应不少于2d。试验结束时检查装置电气性能应符合4.2条的规定。
4.11可靠性
平均无故障工作时间（MTBF）应不少于800h。4.12坏境适应性
MT 288-92

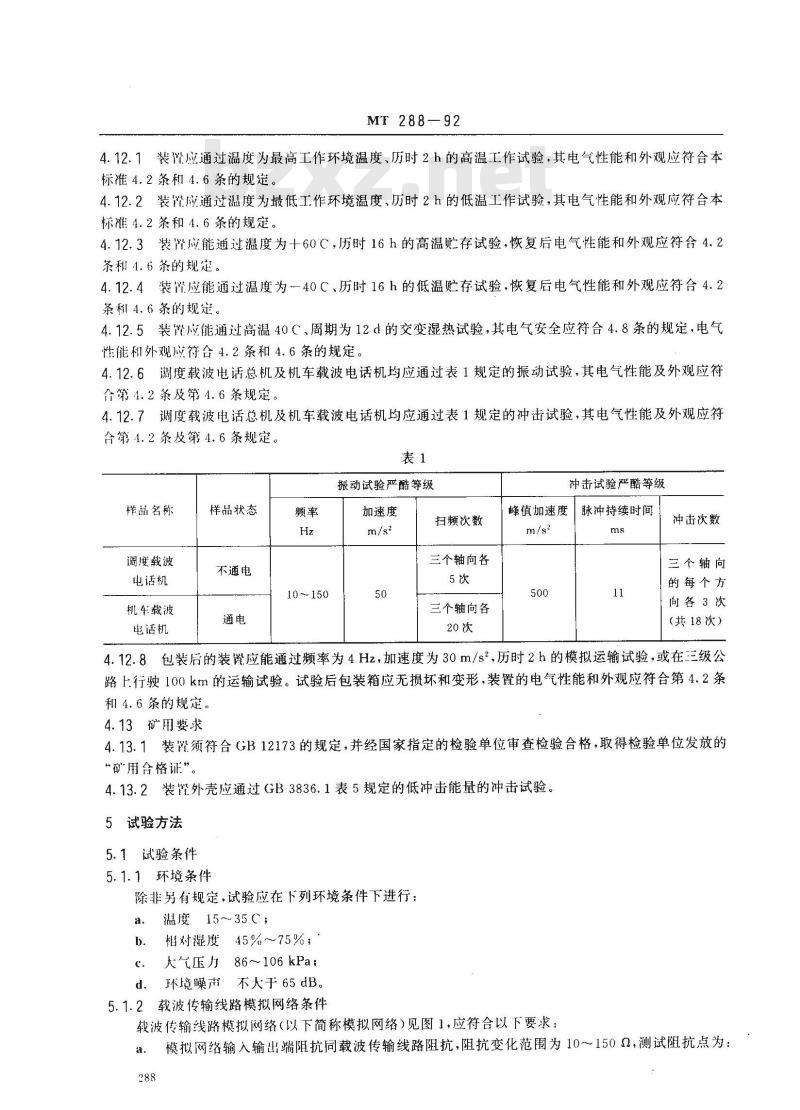

4.12.1装留应通过温度为最高工作环境温度、历时2h的高温工作试验，其电气性能和外观应符合本标准4.2条和4.6条的规途。
4.12.2装置应通过温度为最低工作环境温度、历时2h的低温工作试验，其电气性能和外观应符合本标准4.2条和4.6条的规定。
4.12.3装置应能通过温度为十60℃，历时16h的高温贮存试验，恢复后电气性能和外观应符含4.2条和4.6条的规定。
4.12.4装置应能通过温度为40C、历时16h的低温贮存试验，恢复后电气性能和外观应符合4.2条利4.6条的规定。
4.12.5装置应能通过高温40C、周期为12.d的交变湿热试验，其电气安全应符合4.8条的规定，电气性能和外观应符合4.2条和4.6条的规定。4.12.6调度载波电话总机及机车载波电话机均应通过表1规定的振动试验，其电气性能及外观应符合第4.2条及第4.6条规定
4.12.7调度载波电话总机及机车载波电话机均应通过表1规定的冲击试验，其电气性能及外观应符合第4.2条及第4.6条规定。
振动试验严酷等级
样品名称
调度载波
电话机
机车载波
电话机
样品状态
不通电
10~150
加速度
扫频次数
三个轴向各
三个轴向各
冲击试验严酷等级
峰值加速度
「脉冲持续时间
冲击次数
三个轴向
的每个方
向各3次
（共18次）
4.12.8包装后的装置应能通过频率为4Hz，加速度为30m/s2，历时2h的模拟运输试验，或在三级公路上行驶100km的运输试验。试验后包装箱应无损坏和变形，装置的电气性能和外观应符合第4.2条和4.6条的规定。
4.13矿用要求
4.13.1装置须符合GB12173的规定，并经国家指定的检验单位审查检验合格，取得检验单位发放的“矿用合格证”。
4.13.2装置外壳应通过GB3836.1表5规定的低冲击能量的冲击试验。5试验方法
5.1试验条件
5.1.1环境条件
除非另有规定，试验应在下列环境条件下进行：a.
温度15～35C；
楷对湿度45%~～75%；
大汽压力86～106kPa；
环境噪声不大于65dB。
5.1.2载波传输线路模拟网络条件载波传输线路模拟网络（以下简称模拟网络)见图1，应符合以下要求：a.
模拟网络输入输出端阻抗同载波传输线路阻抗，阻抗变化范围为10～150Q，测试阻抗点为：10.50.150.额定阻抗为500：
接发射机输出端
可变衰减器
MT288-92
1可变衰减器
输出电阻
图1载波传输线路模拟网络
汇接网络
白樂声发生器
接接收机输入端
白噪声发生器
出电阻
可变衰减器输入输出阻抗应与a.条规定相对应，可调衰减范围由产品标准规定，衰耗调节点h.
至少应为最大值、中间值、最小值三档；自噪声发生器的输出在2～200kHz频段时，其噪声电平应为表2规定的数值。c.
汇接网络的组成见图2,其中R,应等于R，R应为R,或R的1/3。d.
载波电话机接收机工作频段，kHz41. 7≤/52. 3
52.3 f150
可变衰减器
输出电阻
汇接网络
白噪声发生器
输出电阻
白噪声发生器的噪声电，d13
5.1.3载波电话机条件
载波电话机应调整正常，话音输入输出端终接送话器、受话器及扬声器标称阳抗相尚的电阳.载波电话机输入输出端示意见图3289
选呼信号
发生部分
5.1.4测试仪器条件
发信载
波部分
发信音
频部分
话音输入(接送话器）
MT 288—92
去架线网络
耦合电容器
载波输入输出
结合网络
收信载
波部分
收信音
频部分
话音输出(接受话器）
5.1.4.1测试仪器的精度应保证所测指标的精度要求。5.1.4.2测试仪器的选型应符合所测性能的特性。5.1.4.3所有测试仪器应经过计量合格。话音输出
(接扬声器）及
呼叫输出
5.1.4.4所有测试仪器的输入输出阻抗应确保其接入测试系统后，不致影响载波电话机和其他测试仪器的正常工作。
5.2装置电气性能测试
5.2.1输波输入、输出端阻抗测试5.2.1.1按[图4连接设备。
信号发生器
MT 288—92
可变电阻箱
Z被测阻抗
5.2.1.2R，应不小于被测阻抗Zx的10倍。电平表
转换开关
5.2.1.3信号发生器的输出信号电平应不超过载波电话机的线性工作范围，频率应为载波标称频率。5.2.1.4将被测端接入3与4端，并使话机处于通电状态。调节R2，转换开关K，使之在1、2二端时电评表的读数相同，此时R，的阻值即为被测阻抗。5.2.2载频准确度及载波信号调制特性测试。5.2.2.1按图5连接设备。
电话机
信号发生器
传输线路
模拟网络
电话机
5.2.2.2R，为送话器的标称阻抗，R为受话器的标称阻抗，Rc为扬声器标称阻抗。5.2.2.3载波传输线路模拟网络阻抗特性为500.固有衰耗为最大值。5.2.2.4标准频率测试音为频率1000Hz，其幅值使载波信号调制度为产品标准规定的最大允许调制度60%的音频信号。
5.2.2.5载频准确度测试：使信号发生器输出为0（调制度为0），用频率计在话机甲D端测得发信载频频率，计算其与标称载频频率之差值。5.2.2.6载波信号调制特性测试：通过信号发生器输入标准测试音，并用电子电压表测出其幅值。再调节信号发生器，使电子电压表的读数增加20dB，此时用频偏仪，频谱分析仪或调制度仪在话机甲ID端测得载波最大调制度。
5.2.3话音通路传输质量测试
5.2.3.1按图5连接设备。
5.2.3.2R为送话器的标称阻抗，Rs为受话器的标称阻抗，Rc为扬声器的标称阻抗。5.2.3.3除话音输出功率和音响以及杂音防卫度分别在表3规定的载波传输线路模拟网络阻抗特性291
MT 288-92
及固有衰耗时测试外，其他传输质量指标均应分别在表4规定的情况下进行测试。表3
模拟网络阻抗特性，
模拟网络固有衰耗，dB
各自产品标准规定的最大值
各自产品标准规定的中间值
各自产品标准规定的最小值
各自产品标准规定的最大值
各自产品标准规定的中间值
各自产品标准规定的最小值
各自产品标准规定的最大值
各自产品标准规定的中间值
各自产品标准规定的最小值
模拟网络固有衰耗，dI3
各自产品标准规定的最大值
模拟网络阻抗特性，2
载波电话处于工作状态，使信号发生器输出阻抗为0，并通入第5.2.2.4条规定的标准测试5.2.3.5话音输出功率及音响测试：用电子电压表测试话机乙B端的电压V，话音输出功率为2
Vi(w);
用电子电压表测试话机乙C端的电压V，，话音输出功率为R用扬声器代换Rc:，将声级计（A计权)的传声器置于扬声器正前方几何中心轴线上，距扬声器0.5m处测量。
5.2.3.6非线性失真度测试：用失真度仪在话机乙B或乙C端测量。5.2.3.7频率响应特性测试：保持话机甲A端输入信号幅值不变，在话音有效传输频带范围内变化信号频率，用电子电压表在话机乙B或乙C端测出各频率点相对应的电压值，并计算出相对于1000Hz电压差值的分贝数。
5.2.3.8杂音防卫度测试：调节信号发生器使话机甲A端信号为0以及标准测试音时，在话机乙B或乙C端测得相应的电压V。及V，其杂音防卫度为20lgv3(dB)。
5.2.3.9自动增益控制范围的计算：将在产品标准规定的固有衰耗最小值、中间值及最大值时，按第5.2.3.5条所测得的话音输出电压V，值进行比较，计算其最大差值的分贝数。5.2.4选呼与紧呼测试
5.2.4.1按图5连接设备。
5.2.4.2RA为送话器的标称阻抗，R为受话器的标称阻抗，R为扬声器的标称阻抗。5.2.4.3分别在表4规定的情况下测试。5.2.4.4载波电话处于工作状态。5.2.4.5频率准确度测试：选呼时，用频率计测量选呼信号频率，计算其与选呼信号标称频率的偏差。292
MT 288—92
5.2.4.6额定输出电平测试：选呼时，用电子电压表检测话机乙C端电压值。5.2.4.7选呼音响声级测量：用扬声器代换Rc，在选呼时，将声级计（A计权）的传声器置于扬声器正前方几何中心轴线上，距扬声器0.5m处测量。5.2.4.8话音误动作性能测试：
8.调节信号发生器，频率为1000Hz，使载波电话机甲的调制度为90%或最大允许频偏，此时测得的信号发生器输出幅值为V.；b．用话音模拟器（可用磁带录音机代）代换信号发生器，用扬声器代换Rc，在不选呼时，调话音模拟器输出，使其平均值为V.，检查载波电话机乙在2 min内是否有声响。5.2.4.9紧急呼叫声光信号的测量：按MT287第5.3.2条、第5.4.2.3条及5.4.2.4条规定进行。5.2.5振鸣检查
5.2.5.1按图6连接设备。
扬声器
送话器
受话机
电话机
5.2.5.2分别在表4规定的情况下检查。毂波
传输线路
模拟网络
D电话机B
受话器
送话器
5.2.5.3检查在守机、通话及挂机过程中是否有振鸣现象。对于有音量调节功能的载波电话机，应在扬声器输出为产品标准规定的声级时检查。5.2.6功能测试
5.2.6.1静噪功能测试
5.2.6.1.1按图7连接设备。
发生器
电话机
5.2.6.1.2RA为送话器的标称阻抗。裁波
传糖线路
模拟网络
电话机
扬声器
受话器
5.2.6.1.3分别在表4规定的情况下测试，5.2.6.1.4载波电话机处于工作状态，使信号发生器输出阻抗为0，并通入第5.2.2.4条规定的标准测试音。用电子电压表在载波电话机乙B或乙C端应测得音频输出电压，对有音量调节功能的载波电话机应调节旋钮使其达话音输出额定功率所对应的输出电压值。然后使载波电话机甲在无载波输出状态，检查话机乙在守机状态，扬声器和受话器是否有声响。5.2.6.2其他功能检查
5.2.6.2.1用图1所示的载波传输线路模拟网络连接调度载波电话机及机车载波电话机。5.2.6.2.2载波传输线路模拟网络特性阻抗为50α，固有衰耗为具体产品标准规定的最大允许固有震耗。
5.2.6.2.3按具体产品标准的要求测试通话功能，呼叫功能、控制功能及其他功能。293
5.3话音清晰度测试
MT 288-92
5.3.1用图1所示的载波传输线路模拟网络连接一对载波电话机并将其分置于两室内。5.3.2载波传输线路模拟网络特性阻抗为502，固有衰耗为具体产品标准规定的最大允许固有衰耗。5.3.3用A计权声级计测量两室内噪声，并使之达75dB（A），然后按SJ2467的规定进行测量。在检查扬声器输出话音清晰度时，人耳与扬声器中心的距离为0.5m。5.4电源适应性试验
5.4.1将载波电话机的电源线接到供电电源上，使载波电话机处于通电状态，检查电源工作状态指示灯应亮。
5.4.2按MT210第10章的规定进行电源波动适应性试验。5.4.3用图1所示的载波传输线路模拟网络连接一对按5.2条检查合格的载波电话机，将其中被测的机车用载波电话机电源切换投入备用电池。使该对载波电话机处于通电状态，检查电源工作状态指示灯应亮。此时开始计时并按5.2条检查性能。然后调节模拟网络使被测电话机发射功率为额定值，再调节接收机输出为额定值，并以\发\1min，“收”4min，“静噪守候”3min为循环使其备用电池放电，直到具体产品标准规定的备用电池工作时限时，再按第5.2条检查载波机性能。5.5外观结构检查
按MT210第5章的规定进行。
5.6外壳防护性能试验
按GB4942.2第5章、第6章与第7章的有关规定进行。5.7绝缘电阻测量
按MT210第7章的规定进行。
5.8工频耐压试验
按MT210第8章的规定进行。
5.9表面温度测
按MT210第11章的规定进行。
5.10工作稳定性试验
装置置于正常工作状态，按本标准4.10条的规定进行。5.11工作环境高温试验
按MT210第23章的有关规定进行。5.12工作环境低温试验
按MT210第23章的有关规定进行。5.13购存环境低温试验
按MT210第24章的有关规定进行。5.14存环境高温试验
按MT210第24章的有关规定进行。5.15振动试验
按MT210第25章的有关规定进行。5.16冲击试验
按MT210第26章的有关规定进行。5.17交变湿热试验
按MT210第28.2.1条的规定进行。5.18运输试验
按MT210第27章的有关规定进行。5.19外壳冲击试验
按MT210第14章的规定进行。
5.20可靠性试验
MT 288-92
按GB5080.1～5080.7的有关规定进行。6检验规则
6.1装置在定型和生产过程中必须通过本标准规定的试验，并获得国家指定的检验单位发给的“矿用合格证”。
6.2检验分类
检验-般分出厂检验、型式检验及鉴定检验三种。当型式检验与鉴定检验项目相同时，可将鉴定检验并入型式检验，此时分出厂检验与型式检验二种。6.3出广检验
6.3.1出厂检验般由制造厂质检部门负责进行，合格品应给予合格证。6.3.2检验项目应符合表5中出厂检验项目的规定。6.3.3抽样与检验规则应符合MT211第8.3条规定，并在各自产品标准中明确规定。6.4型式检验
在下列情况之一时，应进行型式检验：正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时；正常生产时每二年一次，
停产·年恢复生产时；
出」检验结果与上次型式检验结果有较大差异时；国家质量监督机构提出进行型式检验时。6.4.2检验项目应符合表5中型式检验项目的规定。6.4.3抽样与检验规则应符合MT211第9.4条规定，并在产品标准中明确规定。6.5鉴定检验
当新产品或老产品转厂定型时应进行鉴定检验。6.5.2wwW.bzxz.Net
鉴定检验项目应符合表5中鉴定检验项目的规定。抽样与检验规则应符含MT211第7.3条规定，并在产品标准中明确规定。表5
检验项目
外观与结构
电气性能
通话清晰度
电源适应性
外壳防护
绝缘电阻
工频耐压
表面温度
工作稳定性
工作环境高温
工作环境低温
第4.5、4.6条
第4.2条
第4.3条
第4.4条
第4.7条
第4.8.1条
第4.8.2条
第4.9条
第4.10条
第4.12.1条
第4.12.2条
试验方法
第5.5条
第5.2条
第5.3条
第5.4条
第5.6条
第57条
第5.8条
第5.9条
第5.10条
第5.11条
第5.12条
鉴定检验
出厂检验
型式检验
