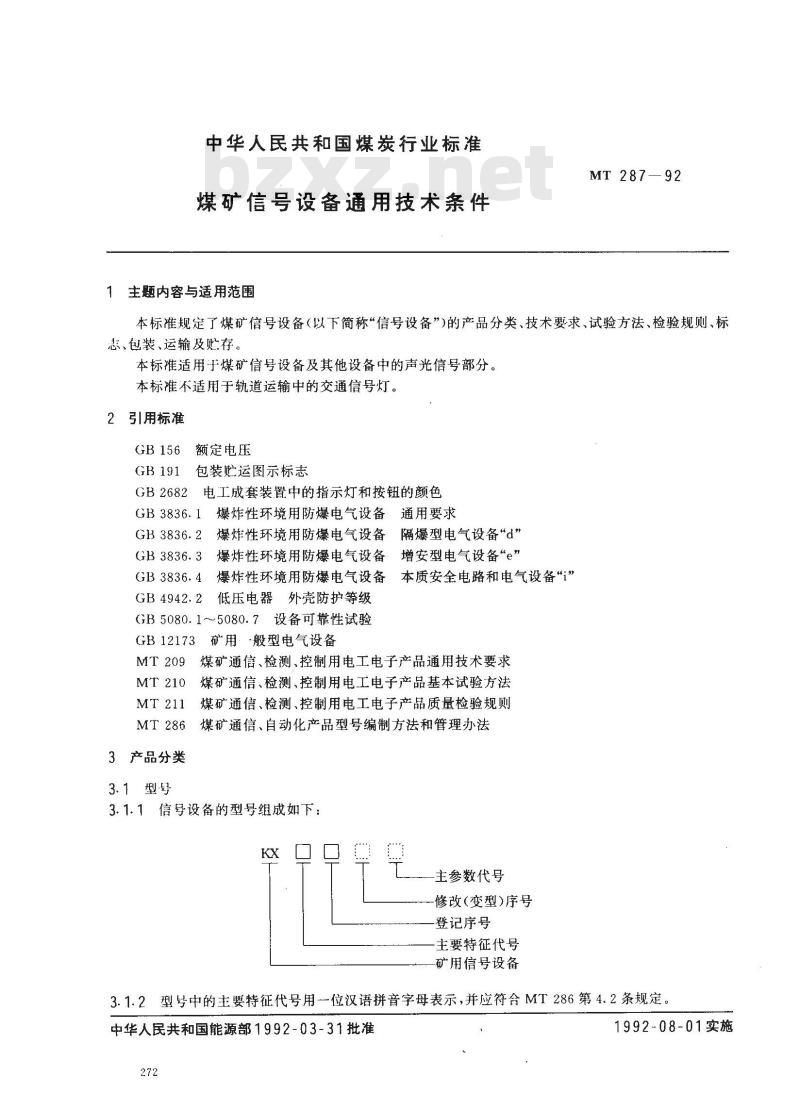

中华人民共和国煤炭行业标准
煤矿信号设备通用技术条件
主题内容与适用范围
MT 287—92
本标准规定了煤矿信号设备（以下简称“信号设备”)的产品分类、技术要求、试验方法、检验规则、标志、包装、运输及贮存。
本标准适用于煤矿信号设备及其他设备中的声光信号部分。本标准不适用于轨道运输中的交通信号灯。2引用标准
GB156额定电压
GB191包装贮运图示标志
电工成套装置中的指示灯和按钮的颜色GB 2682
GB3836.1爆炸性环境用防爆电气设备通用要求GB3836.2爆炸性环境用防爆电气设备隔爆型电气设备d”
GB3836.3爆炸性环境用防爆电气设备增安型电气设备e”GB3836.4爆炸性环境用防爆电气设备本质安全电路和电气设备“i”GB4942.2低压电器外壳防护等级GB5080.1～5080.7设备可靠性试验GB12173矿用：-般型电气设备
煤矿通信、检测、控制用电工电子产品通用技术要求MT2092
MT 210
MT 211
煤矿通信、检测、控制用电工电子产品基本试验方法煤矿通信、检测、控制用电工电子产品质量检验规则煤矿通信、自动化产品型号编制方法和管理办法MT 286
3产品分类
3.1型号
3.1.1信号设备的型号组成如下：KX
主参数代号
修改(变型)序号
登记序号
主要特征代号
矿用信号设备
3.1.2型号中的主要特征代号用一位汉语拼音字母表示，并应符合MT286第4.2条规定。中华人民共和国能源部1992-03-31批准272
1992-08-01实施
MT 287-92

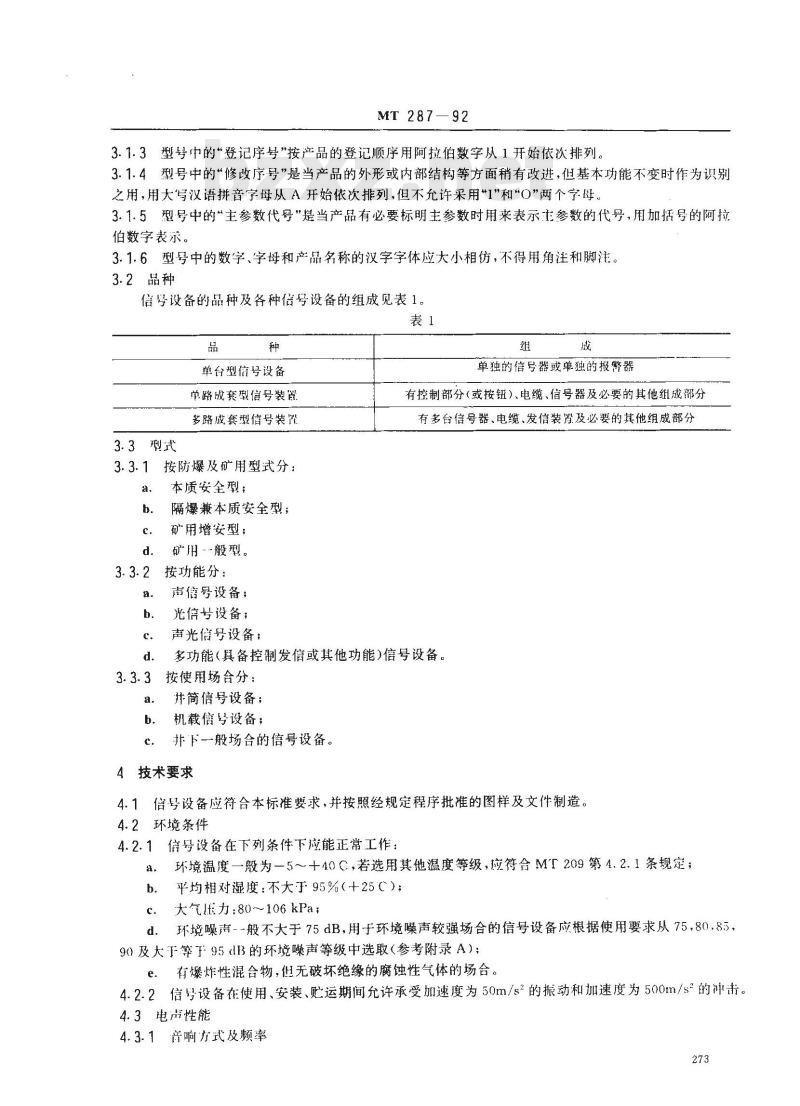

3.1.3型号中的“登记序号”按产品的登记顺序用阿拉伯数字从1开始依次排列。3.1.4型号中的修改序号”是当产品的外形或内部结构等方面稍有改进，但基本功能不变时作为识别之用，用大写汉语拼音字母从A开始依次排列，但不允许采用“I”和“O”两个字母。3.1.5型号中的“主参数代号\是当产品有必要标明主参数时用来表示参数的代号，用加括号的阿拉伯数字表示。
3.1.6型号中的数字、字母和产品名称的汉字字体应大小相仿，不得用角注和脚注。3.2品种
信导设备的品种及各种信号设备的组成见表1。表1
单台型信号设备
单路成套型信号装置
多路成套型信号装置
3.3型式
3.3.1按防爆及矿用型式分：
本质安全型；
隔爆兼本质安全型；
矿用增安型；
矿用般型。
按功能分：
南信号设备：
光信号设备：；
声光信号设备：
单独的信号器或单独的报警器
有控制部分（或按钮)、电缆、信号器及必要的其他组成部分有多台信号器、电缆、发信装置及必要的其他组成部分多功能（具备控制发信或其他功能)信号设备。按使用场合分：
并简信号设备；
机载信号设备；
下一般场合的信号设备。
4技术要求
4.1信号设备应符合本标准要求，并按照经规定程序批准的图样及文件制造。4.2环境条件
4.2.1信号设备在下列条件下应能正常工作：环境温度一般为一5~十40C，若选用其他温度等级，应符合MT209第4.2.1条规定；a.
平均相对湿度：不大于95%（+25（）；大气压力：80~106kPa；
d，环境噪南--般不大于75dB，用于环境噪声较强场合的信号设备应根据使用要求从75，80.85，90及大等于95dB的环境噪声等级中选取（参考附录A）；e.有爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合。4.2.2信号设备在使用、安装、贮运期间允许承受加速度为50m/s2的振动和加速度为500m/s的冲击。4.3电声性能
4.3.1音响方式及频率
MT 287—92

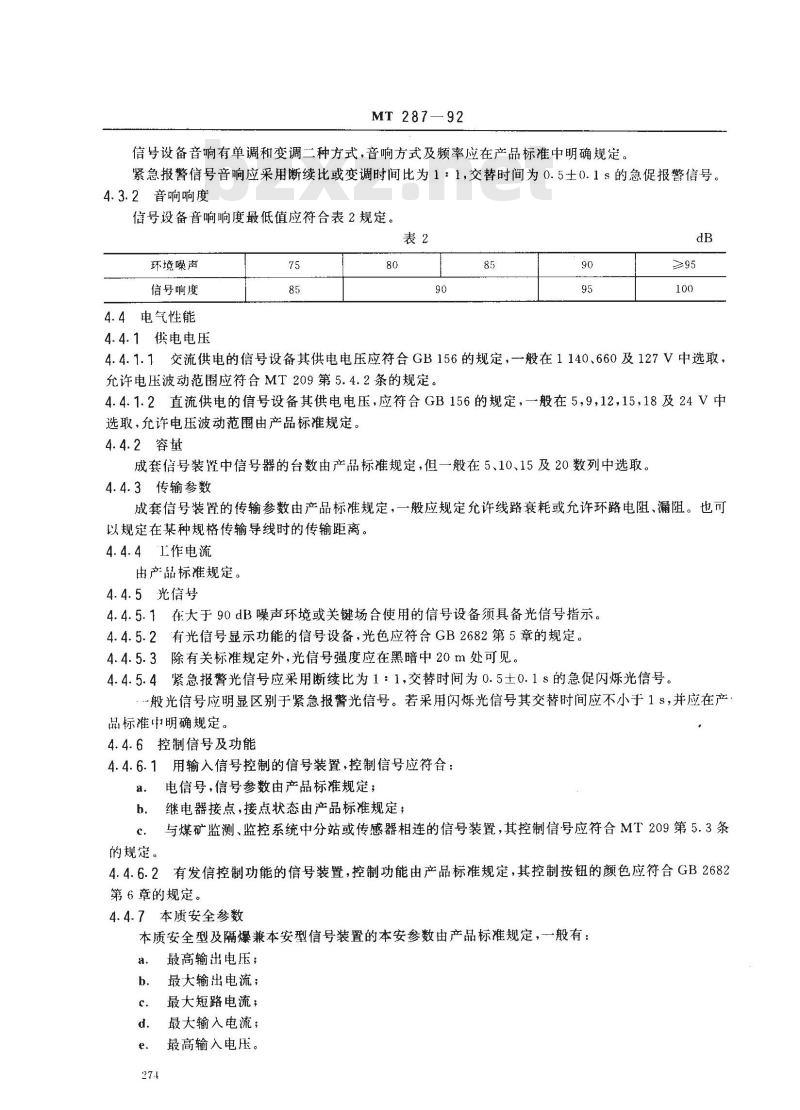

信号设备音响有单调和变调二种方式，音响方式及频率应在产品标准中明确规定。紧急报警信号音响应采用断续比或变调时间比为1：1，交替时间为0.5土0.1s的急促报警信号。4.3.2音响响度
信号设备音响响度最低值应符合表2规定。表2
环境噪声
信号响度
4.4电气性能
4.4.1供电电压
4.4.1.1交流供电的信号设备其供电电压应符合GB156的规定，一般在1140、660及127V中选取，允许电压波动范围应符合MT209第5.4.2条的规定。4.4.1.2直流供电的信号设备其供电电压，应符合GB156的规定，一般在5，9,12，15，18及24V中选取，允许电压波动范围由产品标准规定。4.4.2容量
成套信号装置中信号器的台数由产品标准规定，但一般在5、10、15及20数列中选取。4.4.3传输参数
成套信号装置的传输参数由产品标准规定，一般应规定允许线路衰耗或允许环路电阻、漏阻。也可以规定在某种规格传输导线时的传输距离。4.4.41作电流
由产品标准规定。
4.4.5光信号
4.4.5.1在大于90dB噪声环境或关键场合使用的信号设备须具备光信号指示。4.4.5.2有光信号显示功能的信号设备，光色应符合GB2682第5章的规定。4.4.5.3除有关标准规定外，光信号强度应在黑暗中20m处可见。4.4.5.4紧急报警光信号应采用断续比为1：1，交替时间为0.5土0.1s的急促闪炼光信号。般光信号应明显区别于紧急报警光信号。若采用闪烁光信号其交替时间应不小于1s，并应在产品标准中明确规定。
4.4.6控制信号及功能
4.4.6.1用输入信号控制的信号装置，控制信号应符合：电信号，信号参数由产品标准规定；a.
继电器接点，接点状态由产品标准规定；b.
与煤矿监测、监控系统中分站或传感器相连的信号装置，其控制信号应符合MT209第5.3条c.
的规定。
4.4.6.2有发信控制功能的信号装置，控制功能由产品标准规定，其控制按钮的颜色应符合GB2682第6章的规定。
4.4.7本质安全参数
本质安全型及隔爆兼本安型信号装置的本安参数由产品标准规定，一般有：a.
最高输出电压；
最大输出电流；
最大短路电流；
最大输入电流；
最高输入电压。

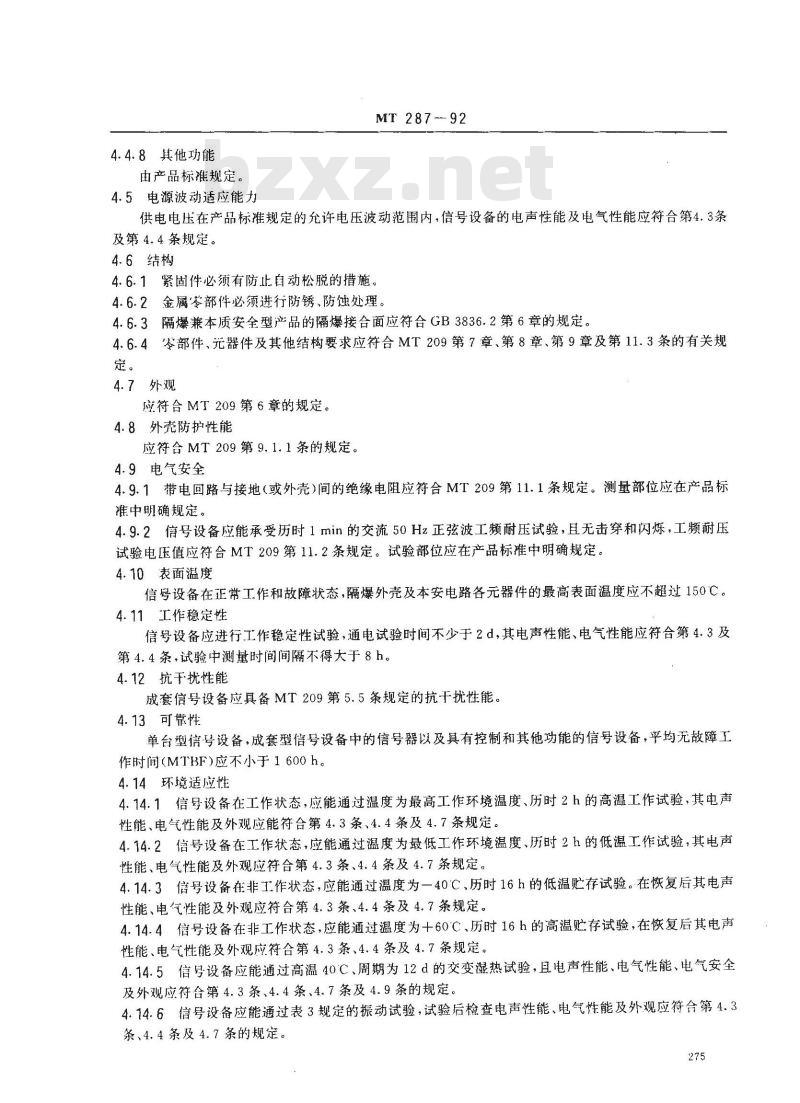

4.4.8其他功能
由产品标准规定。
4.5电源波动适应能力
MT 287--92
供电电压在产品标准规定的允许电压波动范围内·信号设备的电声性能及电气性能应符合第4.3条及第4.4条规定。
4.6结构
4.6.1紧固件必须有防止自动松脱的措施。4.6.2金属零部件必须进行防锈、防蚀处理4.6.3隔爆兼本质安全型产品的隔爆接合面应符合GB3836.2第6章的规定。4.6.4零部件、元器件及其他结构要求应符合MT209第7章、第8章、第9章及第11.3条的有关规定。
4.7外观
应符合MT209第6章的规定。
4.8外壳防护性能
应符合MT209第9.1.1条的规定。4.9电气安全
4.9.1带电回路与接地（或外壳）间的绝缘电阻应符合MT209第11.1条规定。测量部位应在产品标准中明确规定。
4.9.2信号设备应能承受历时1min的交流50Hz正弦波工频耐压试验，且无击穿和闪炼，工频耐压试验电[医值应符合MT209第11.2条规定。试验部位应在产品标准中明确规定。4.10表面温度
信号设备在正常工作和故障状态，隔爆外壳及本安电路各元器件的最高表面温度应不超过150C。4.11工作稳定性
信号设备应进行工作稳定性试验，通电试验时间不少于2d，其电声性能、电气性能应符合第4.3及第4.4条，试验中测量时间间隔不得大于8h。4.12抗干扰性能
成套信号设备应具备MT209第5.5条规定的抗干扰性能。4.13可靠性
单台型信号设备，成套型信号设备中的信号器以及具有控制和其他功能的信号设备，平均无故障工作时间（MTBF）应不小于1600h。4.14环境适应性

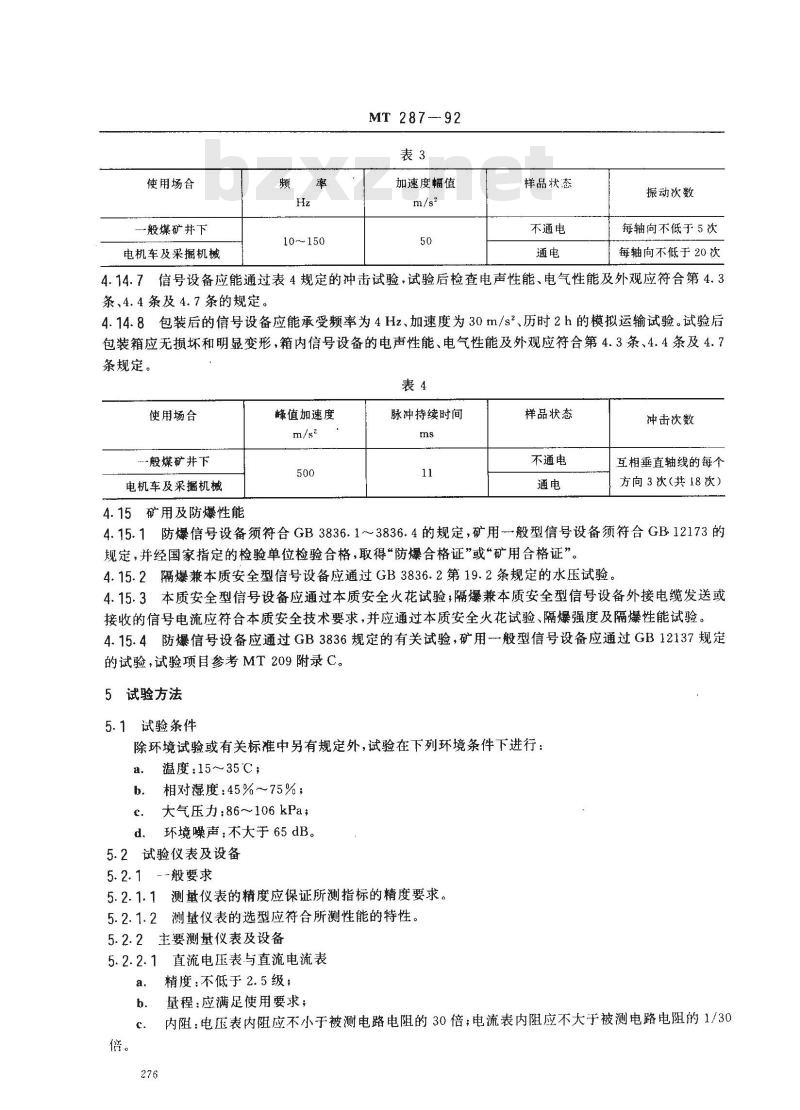

4.14.1信号设备在工作状态，应能通过温度为最高工作环境温度、历时2h的高温工作试验，其电声性能、电气性能及外观应能符合第4.3条、4.4条及4.7条规定。4.14.2信号设备在工作状态，应能通过温度为最低工作环境温度、历时2h的低温工作试验，其电声性能、电气性能及外观应符合第4.3条、4.4条及4.7条规定。4.14.3信号设备在非工作状态，应能通过温度为一40℃、历时16h的低温贮存试验。在恢复后其电声性能、电气性能及外观应符合第4.3条、4.4条及4.7条规定。4.14.4信号设备在非工作状态，应能通过温度为十60℃C、历时16h的高温贮存试验，在恢复后其电声性能、电气性能及外观应符含第4.3条、4.4条及4.7条规定。4.14.5信号设备应能通过高温40C、周期为12d的交变湿热试验，且电声性能、电气性能、电气安全及外观应符合第4.3条、4.4条、4.7条及4.9条的规定。4.74.6信号设备应能通过表3规定的振动试验，试验后检查电声性能、电气性能及外观应符合第4.3条、4.4条及4.7条的规定。
使用场合
-般煤矿井下
电机车及采掘机械
10~150
MT 287---92
加速度幅值
样品状态
不通电
振动次数
每轴向不低于5次
每轴向不低于20次
4.14.7信号设备应能通过表4规定的冲击试验，试验后检查电声性能、电气性能及外观应符合第4.3条、4.4条及4.7条的规定。
4.14.8包装后的信号设备应能承受频率为4Hz、加速度为30m/s、历时2h的模拟运输试验。试验后包装箱应无损坏和明显变形，箱内信号设备的电声性能、电气性能及外观应符合第4.3条、4.4条及4.7条规定。
使用场合
般煤矿井下
电机车及采掘机械
4.15矿用及防爆性能
蜂值加速度
脉冲持续时间
样品状态
不通电
冲击次数
互相垂直轴线的每个
方向3次（共18次）
4.15.1防爆信号设备须符合GB3836.1～3836.4的规定，矿用-般型信号设备须符合GB12173的规定，并经国家指定的检验单位检验合格，取得“防爆合格证”或“矿用合格证”4.15.2隔爆兼本质安全型信号设备应通过GB3836.2第19.2条规定的水压试验。4.15.3本质安全型信号设备应通过本质安全火花试验；隔爆兼本质安全型信号设备外接电缆发送或接收的信号电流应符合本质安全技术要求，并应通过本质安全火花试验、隔爆强度及隔爆性能试验。4.15.4防爆信号设备应通过GB3836规定的有关试验，矿用般型信号设备应通过GB12137规定的试验，试验项目参考MT209附录C。5试验方法
5.1试验条件
除环境试验或有关标准中另有规定外，试验在下列环境条件下进行：a.
温度：15~35℃；
相对湿度：45%～75%;；
c．大气压力：86～106kPa；
环境噪声：不大于65dB。
5.2试验仪表及设备
-般要求
5. 2. 1. 1
测量仪表的精度应保证所测指标的精度要求。5.2.1.2测量仪表的选型应符合所测性能的特性。5.2.2主要测量仪表及设备
5.2.2.1直流电压表与直流电流表a.
精度：不低于2.5级；
量程：应满足使用要求；
内阻：电压表内阻应不小于被测电路电阻的30倍；电流表内阻应不大于被测电路电阻的1/30c.
5.2.2.2交流电压表与交流电流表a.
精度：不低于2.5级；
量程：应满足使用要求；
频率范围：应满足使用要求；
MT 287-92
内阻：电压表内阻应不小于被测电路电阻的30倍，电流表内阻应不大于被测电路电阻的1/30d.
5.2.2.3电源
输出电压：可调范应满足信号器供电电压允许波动范围的要求；a.
输出电流：应满足使用要求。
5.2.2.4·数字频率计
频率范围：应满足使用要求；
测量误差：不大于2%。
5.2.2.5声级计（A计权）
频率范围：应满足使用要求；
测量范围：应满足使用要求；
频率计权：A计权；
检波特性：有效值。
5.2.2.6控制信号模拟器
由产品标准规定。
5.2.2.7仿真线及仿真器
由产品标准按其传输参数及容量要求作具体规定。5.3电声性能测试
5.3.1测试设备的连接
5.3.1.1单台型信号器按图1a或b连接。声级计
控制信号模拟器
被测信号设备
声级计
被测信号设备
MT 287-92
5.3.1.2成套型信号装置按图2a或b连接。多路成套型信号设备测试时应带足容量，单独测量每台经最大线路衰耗后的信号发生部分的电声性能，其余信号发生部分用仿真器代替。电
发信控制部分
被测单路成套型信号装置
信号发生部分
仿真线
被测多路成套型信号装置
发信控制部分
5.3.2测试方法
仿真线
信号发生部分
仿真器
5.3.2.1断续比、变调时间比、周期时间用任何能测出或记录输出波形的仪器测量，其误差不得大于2%。5.3.2.2音响信号频率
用数字频率计测量。
声级计
声级计
5.3.2.3音响响度
台式信号设备应置于高约80cm，桌面不大于（40×40)cm2，厚度不小于2cm，无共振腔体的桌子中央。信号器四周2m以内不应有与测试无关的物体。将声级计（A计权)的传声器置于发声部件的正前方1 m 处测量。
挂式信号设备，挂于距地面1.5m的墙上，声级计（A计权）的传声器置于距离发声部件正前方1m处测量。此内容来自标准下载网
5.4电气性能测试
5.4.1测试设备的连接
MT 287—92
5.4.1.1单台型信号器按图1a或b连接（不用声级计），5.4.1.2成套型信号装置按图3连接，测试应在满容量情况下进行。多路成套型信号装置当容量较大，且分批测量时，可用仿真器代替其他信号发生部分，使装置在满容量情况下进行测试。电
发信控制部分
5.4.2测试方法
被测成套信号装置
信号发生部分1
防真线
5.4.2.1调节电源电压在产品标准规定的额定电压值。信号发生部分N
5.4.2.2按产品标准要求测量工作电流、本安参数、控制功能、光信号显示功能及其他功能。5.4.2.3光信号的断续比及交替时间用任何能记录输出波形的仪器测量。5.4.2.4光信号强度测试于黑暗中进行，在距发光部分20m处，用正常目力应能明显辩认光色及闪烁信号。
5.5电源波动适应能力试验
按MT210第10章规庭进行。
5.6结构检
按MT210第5章有关规定进行。对与防爆性能有关的零部件、元器件及其结构按GB3836.1~3836.4的有关规定进行检查。
5.7外观检查
按MT210第5章有关规定进行。
5.8外壳防护性能试验
按GB4942.2第5章、第6章与第7章的有关规定进行。5.9绝缘电阻测量
按MT210第7章规定进行。
5.10I频耐压试验
按MT210第8章规定进行。
5.11表面温度测量
按MT210第11章的规定进行。
5.12工作稳定性试验
MT 287—92
信号设备置于工作状态，按第4.11条要求的测试时间间隔测量其电气性能应符合第4.4条规定。试验持续时间应符合第4.11条规定。试验结束时测试电声性能及电气性能应符合第4.3及4.4条规定。
5.13T作环境高温试验
按MT210第23章的有关规定进行。5.14工作环境低温试验
按MT210第23章的有关规定进行。5.15贮存环境低温试验
按MT210第24章的有关规定进行。5.16贮存环境高温试验
按MT210第24章的有关规定进行。5.17振动试验
按MT210第25章的规定进行。
5.18冲击试验
按MT210第26章的规定进行。
5.19湿热试验
按MT210第28.2.1条的规定进行。5.20运输试验
按MT210第27章的有关规定进行。5.21水压试验
按MT210第9章的规定进行。
5.22防爆审查及本质安全火花、隔爆强度与性能试验由国家指定防爆检验单位按GB3836.1～3836.4的有关规定进行。5.23影响防爆性能及煤矿使用性能的其他试验按MT210、GB3836.1~3836.4、GB12173的有关规定进行。5.24抗干扰性能试验
按MT210第29章规定进行。
5.25可靠性试验
按GB5080.1~5080.7的有关规定进行。6检验规则
6.1信号设备在定型和生产过程中必须通过本标准规定的试验，并获得国家指定防爆检验单位发给的“防爆合格证”或“矿用合格证”。6.2检验分类
检验…-般分出厂检验、型式检验及鉴定检验三种。当型式检验与鉴定检验的检验项目相同时，可将鉴定检验并入型式检验，此时则分出厂检验与型式检验二种。6.3出厂检验
6.3.1出厂检验一般由制造厂质检部门负责进行，合格产品应给予合格证。6.3.2检验项目应符合表5中出厂检验项目的规定。6.3.3抽样与检验规则应符合MT211第8.3条规定，并在产品标准中明确规定。6.4型式检验
6.4.1在下列情况之时，应进行型式检验：正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时；a.
MT 287-92
正常生产时每二年-次（防爆性能除外）；停产一年恢复生产时；
出厂检验结果与上次型式检验结果有较大差异时；国家质量监督机构提出进行型式检验时。检验项目应符合表5中型式检验项目的规定6.4.3抽样与检验规则应符合MT211第9.4条规定，并在产品标准中明确规定。6.5鉴定检验
当新产品或老产品转厂定型时，应进行鉴定检验。表5
检验项目
电声性能
电气性能
绝缘电阻
电源波动适应能力
表面温度
工作稳定性
外壳防护能力
工作环境高温
I.作环境低温
贮存环境低温
贮存环境高温
抗干扰性能
可靠性
防爆审查及本安火花、
隔爆强度与性能试验
影响防爆及使用
性能的其它试验
第4.7条
第4.6条
第4.15.2条
第4.3条
第4.4条
第4.9.1条
第4.9.2条
第4.5条
第4.10条
第4.11条
第4.8条
第4.14.1条
第4.14.2条
第4.14.3条
第4.14.4条
第4.14.5条
第4.14.6条
第4.14.7条
第4.14.8条
第4.12条
第4.13条
第4. 15. 1条
第4.15.3条
第4.15.4条
注：（）表示需要进行检验的项目。△表示根据具体情况选择确定的项目。试验方法
第5.7条
第5.6条
第5.21条
第5.3条
第5.4条
第5.9条
第5.10条
第5.5条
第5.11条
第5.12条
第5.8条
第5.13条
第5.14条
第5.15条
第5.16条
第5.19条
第5.17条
第5.18条
第5.20条
第5.24条
第5.25条
第5.22条
第5.23条
鉴定检验
出厂检验
6.5.2鉴定检验项目应符合表5中鉴定检验项目的规定。6.5.3抽样与检验规则应符合MT211第7.3条规定，并在产品标准中明确规定型式检验
7标志、包装、运输及贮存
7.1标志
7.1.1产品标志
MT 287—92
7.1.1.1产品标志应符合MT209第14.2条规定。7.1.1.2外壳明显处应设置清晰的永久性凸纹或凹纹标志“Ex”。7.1.1.3应具备“MA”安全标记
7. 1. 1. 4
外壳明显处应设置铭牌，铭牌须包括以下内容：产品型号与名称；
右上方有明显的“Ex\标志；
防爆型式、类别及级别；
防爆合格证编号；
安全标志编号；
必要的本质安全参数；
产品编号及出厂日期；
制造厂名；
有关标准规定的其他内容。
操作按钮应设有标记。
7. 1. 1. 5
对不具备停电后开盖联锁装置的隔爆兼本安型设备，应设置标有“断电源后开盖”字样的警告7. 1. 1. 6
7.1.2包装标记
包装储运标志应符合GB191的规定。7. 1.2. 1
7.1.2.2包装箱外壁文字及标记至少有：a.
制造厂名；
收货单位名称及地址；
产品型号及名称；
净重或毛重(kg）。
7.2包装
7.2.1信号设备的包装方式由产品标准规定。7.2.2
随机文件应有：
产品合格证；
使用说明书；
装箱单；
随机备附件清单；
其他技术文件。
7.3运输
包装后的信号设备在避免雨雪直接淋袭的条件下，可适用于水运、陆运及空运等各种运输方式。7.4贮存
包装后的信号设备应能在温度为一10～十40℃，相对湿度不大于90%的环境中贮存-年以上。282
MT 287-92
附录A
煤矿井下环境噪声等级
（参考件）
信号设备在煤矿井下使用的环境噪声等级可从下表中选取。表A1
无大型设备运行的巷道中
变电站、泵房
皮带机头附近
局扇及风机房附近
采煤工作面采掘设备运行时
大巷中机车行驶时
附加说明：
本标准由煤炭科学研究总院提出。本标准由煤炭科学研究总院常州自动化研究所归口。本标准由煤炭科学研究总院常州自动化研究所负责起草。本标准主要起草人沈世庄、彭霞、郭成伟、徐瑛。环境噪声,dB
