【其他行业标准】 工业冷却塔测试技术规定

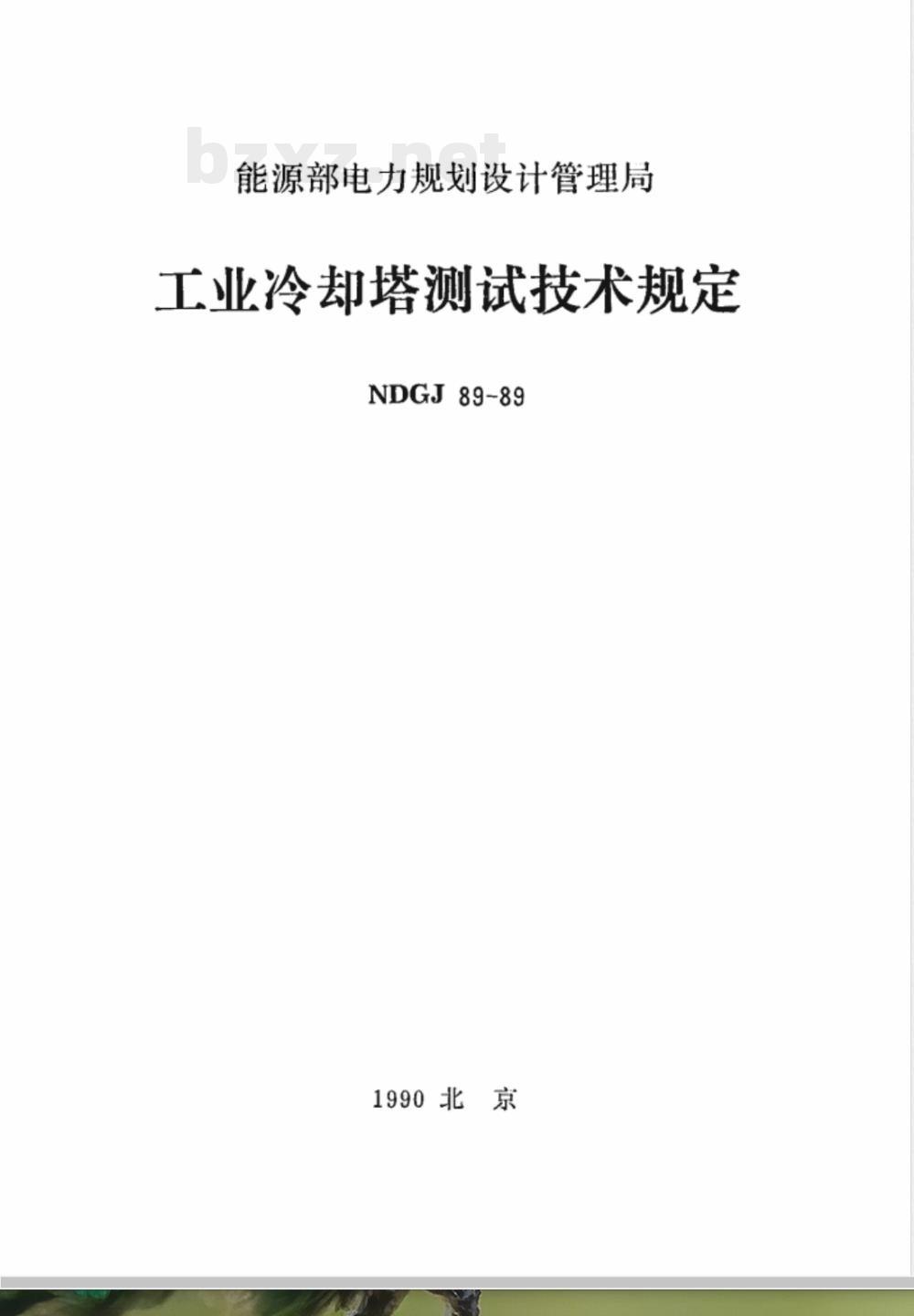

能源部电力规划设计管理局
工业冷却塔测试技术规定
NDGJ89-89
1990北京

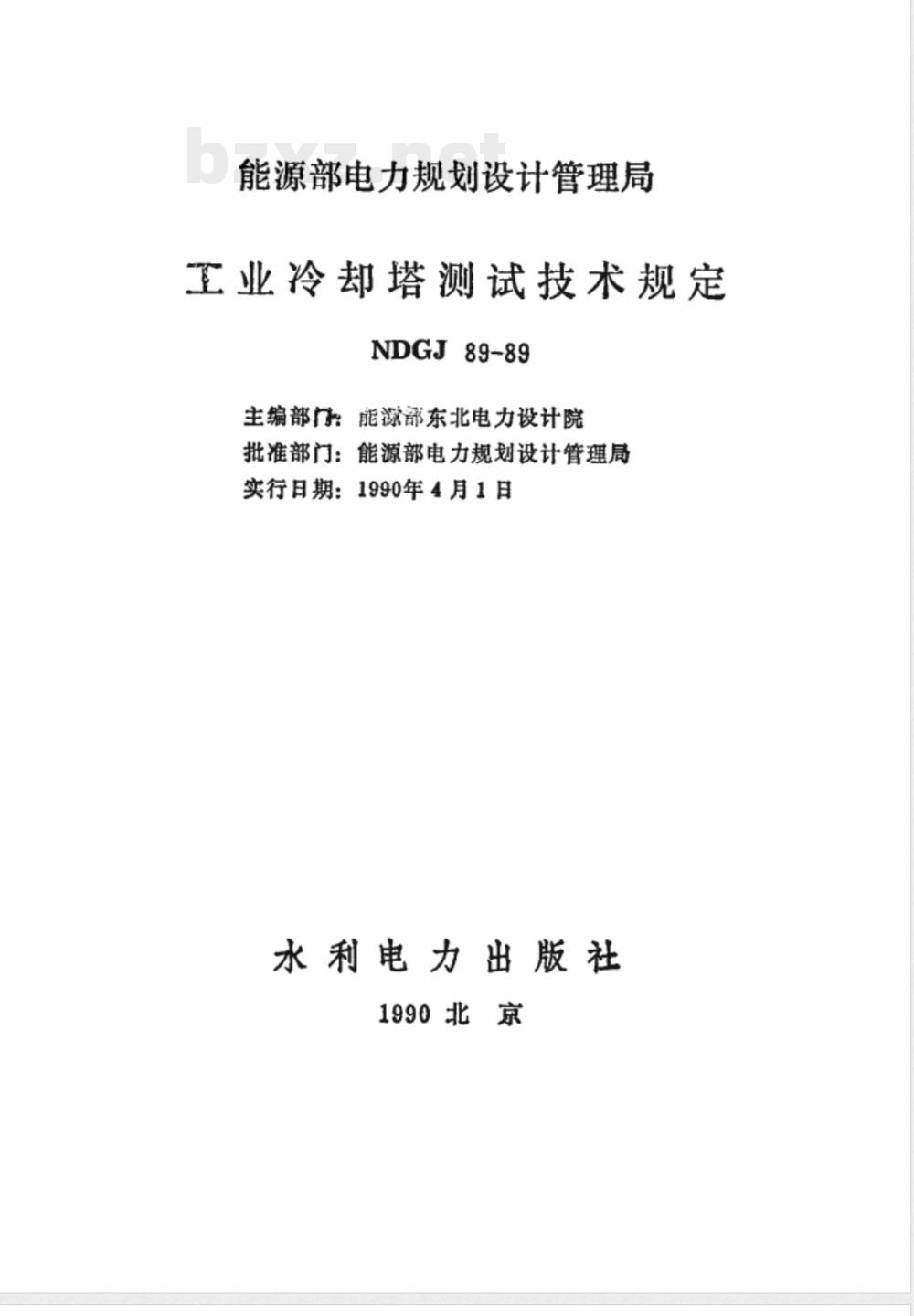

能源部电力规划设计管理局
正业冷却塔测试技术规定
NDGJ89-89
主编部门：能源部东北电力设计院批准部门：能源部电力规划设计管理局实行月期：1990年4月1日
水利电力出版社
1990北京

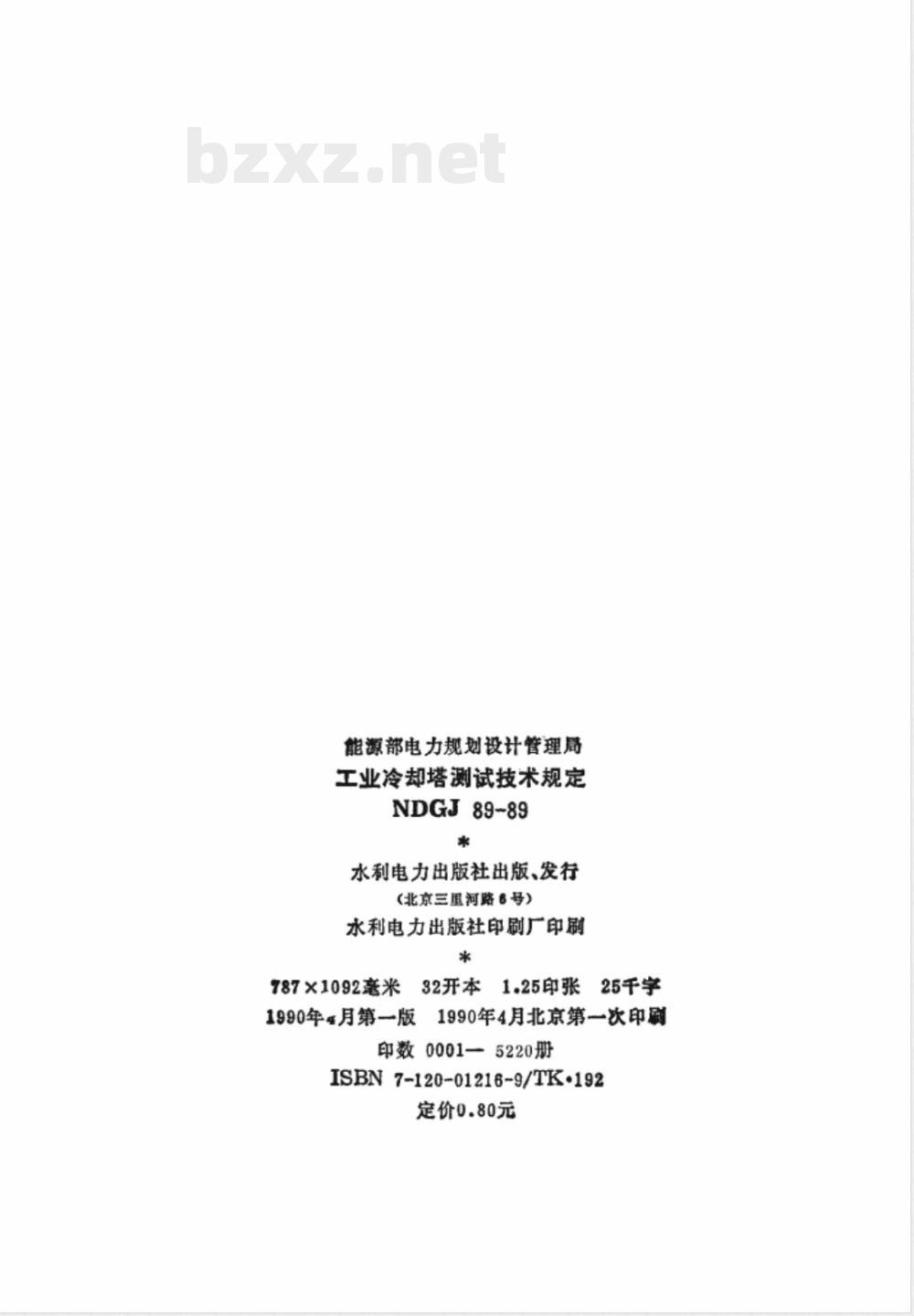

能源部电力规划设计管理局
工业冷却塔测试技术规定
NDGJ89-89
水利电力出版社出版、发行
(北京三里河路8号）
水利电力出版社印刷厂印刷
787×1092毫米
1.25印张
25千字
32开本
1990年4月第一版1990年4月北京第一次印刷印数0001-5220册
ISBN7-120-01216-9/TK·192
定价0.80元

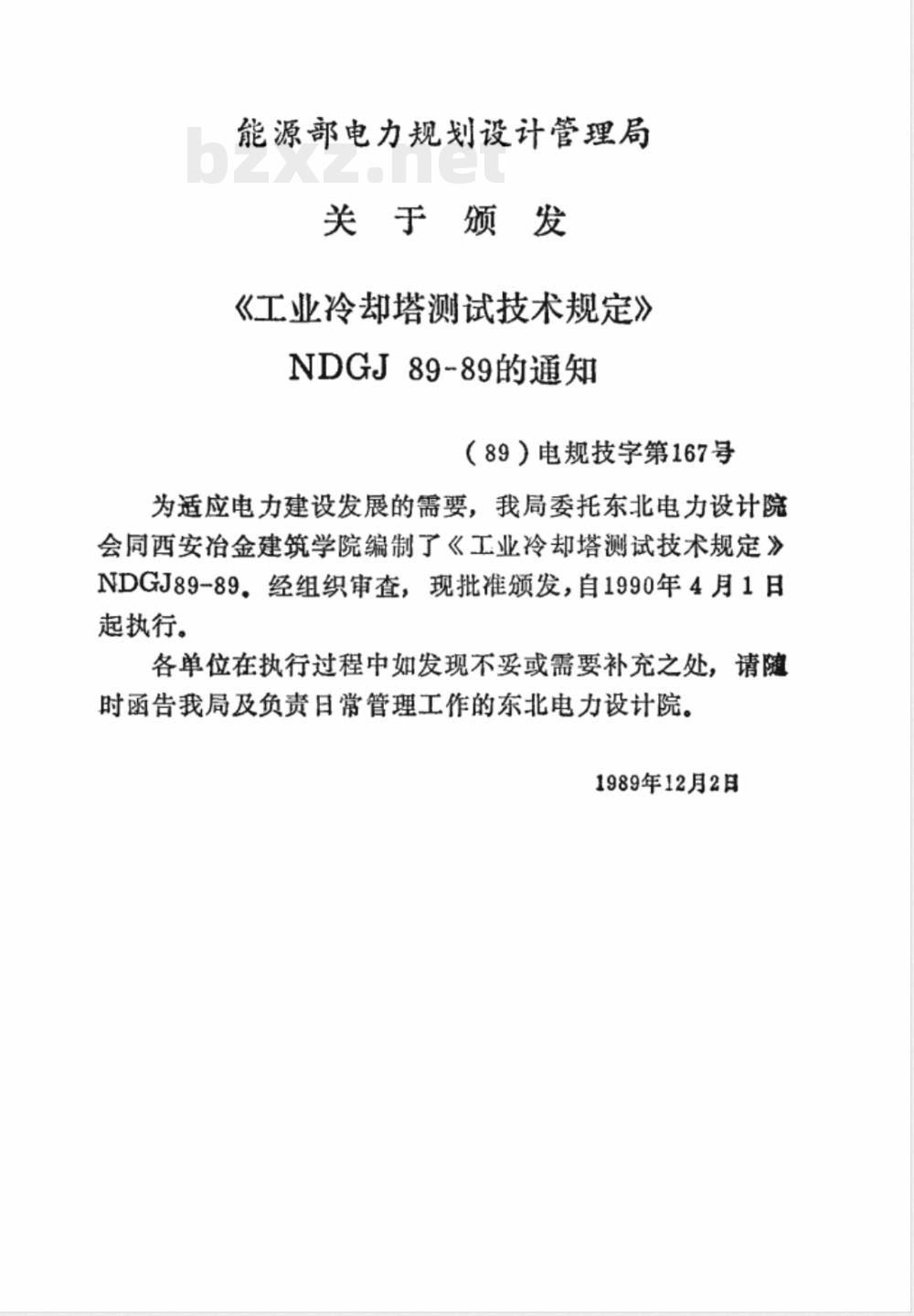

能源部电力规划设计管理局
关于颁发
《工业冷却塔测试技术规定》
NDGJ89-89的通知
（89）电规技字第167号
为适应电力建设发展的需要，我局委托东北电力设计院会同西安冶金建筑学院编制了《工业冷却塔测试技术规定》NDGJ89-89.经组织审查，现批准颁发，自1990年4月1日起执行。
各单位在执行过程中如发现不妥或需要补充之处，请随时函告我局及负责日常管理工作的东北电力设计院。1989年12月2日

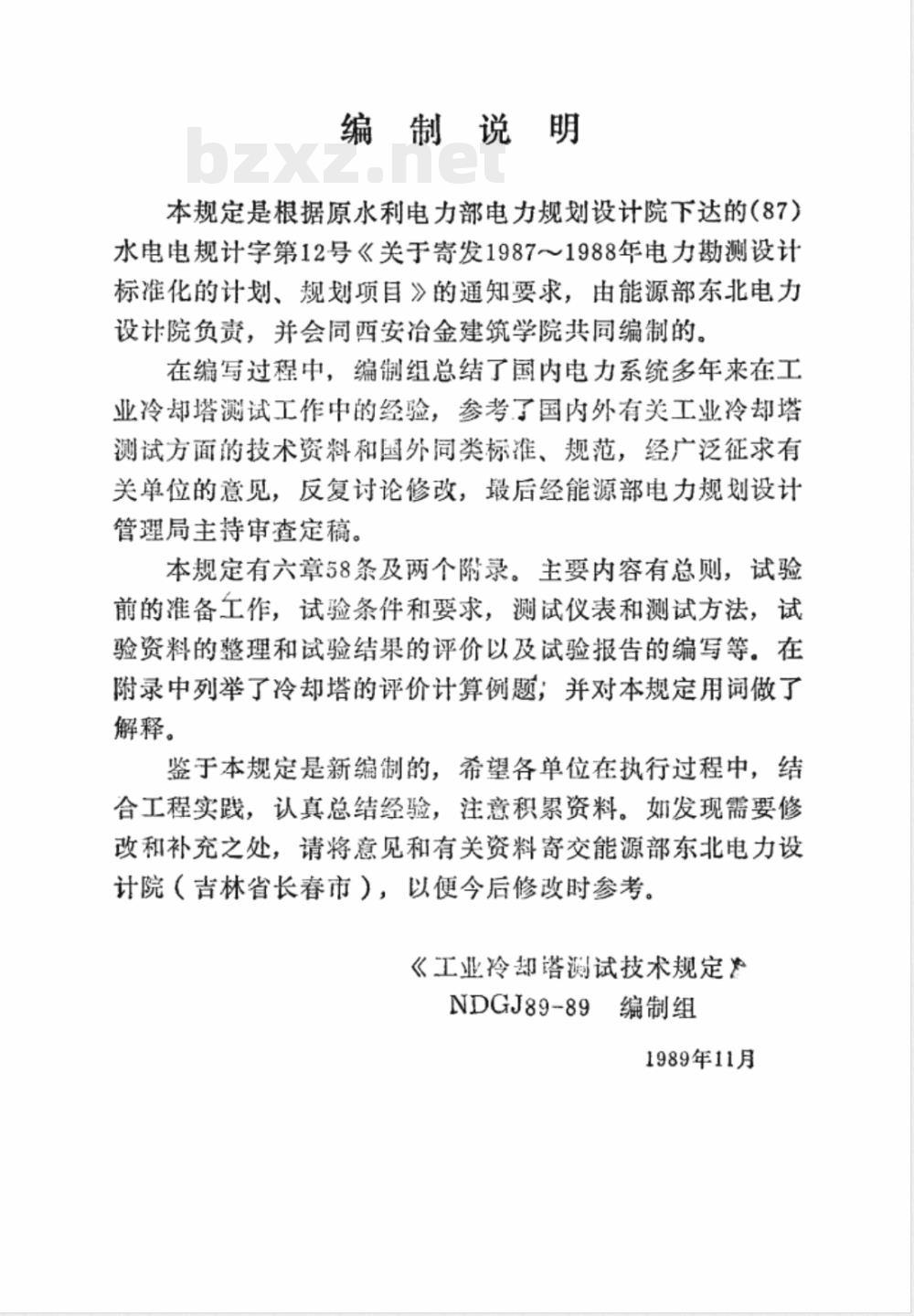

编制说明
本规定是根据原水利电力部电力规划设计院下达的（87）水电电规计字第12号《关于寄发1987~1988年电力勘测设计标耀化的计划、规划项自》的通知要求，由能源部东北电力设计院负责，并会同西安冶金建筑学院共同编制的。在编写过程中，编制组总结了国内电力系统多年来在工业冷塔测试工作中的经验，参考了国内外有关工业冷却塔测试方面的技术资魁和国外同类标准、规范，经产泛征求有关单位的意见，反复讨论修改，最后经能源部电力规划设计管理局主持审查定稿。
本规定有六章58条及两个附录。主要内容有总则，试验前的准备工作，试验条件和要求，测试仪表和测试方法，试验资料的整理和试验结果的评价以及试验报告的编写等。在附录中列举了冷却塔的评价计算例题；并对本规定用词做了解释。
鉴于本规定是新编制的，希望各单位在执行过程中，结合工程实践，认真总结经验，注意积累资料。如发现需要修改和补充之处，请将意见和有关资料寄交能源部东北电力设计院（吉林省长春市），以便今后修改时参考。《工业冷却塔测试技术规定》
NDGJ89-89编制组
1989年11月
第一章
第二章
第三章
第四章
第五章
第六章
附录—
附录二
试验前的准备工作。
试验条件和要求，
测试仪表和测试方法·
试验数据的整理和试验结果的评价.........1·试验报告的编写·
冷却塔评价计算例题
本规定用词说明
附加说明
本规定主编单位、参加单位和主要起草人名单……bZxz.net
.....·33
第一章　总　则　
第1.0.1条编制本规定的目的是对火力发电厂循环水冷却塔的考核试验和冷却塔的性能试验提供统一的试验程序、试验方法、试验数据的整理方法和试验结果的评价方法。
第1.0.2条本规定适用于火力发电广新建或改建的湿式机械通风冷却塔和自然通风冷却塔的冷却能力考核试验和冷却塔的性能试验。
第1.0.3条在火力发电厂新建或改建的冷却塔投入正常运行后的一年内，应对冷却塔的冷却能力进行考核试验，同一火力发电厂新建或改建多座冷却塔，各塔的塔型、塔的各部分儿何尺寸及淋水装置完全相同时，可仅对其中一座塔进行考核试验。当上述条件不同时，应分别进行考核该验。
如果新建冷却塔的设计是套用其他工程的，对塔型、塔的各部分儿何尺寸及淋水装置没有作任何修改，而在其他工程中进行过塔的考核试验或性能试验，则该新建的冷却塔可不进行考核试验。
第1.0.4条新设计的冷却塔和首次使用的新型淋水填料及配水装置，在投入正常运行后的一年内，应进行性能试验。
第1.0.5条新建或改建的冷却塔需进行考核试验或性能试验时，应在工程的初步设计阶段阐明，并应将试验所需的费用列入工程投资概算。
第1.0.6条冷却塔的考核试验和性能试验工作的实施应委托有冷却塔测试经验和能力的单位承担，冷却塔的设计、施工和运行管理等单位宜参加。第1.0.7条冷却塔的考核试验或性能试验应按下述步骤进行：
、根据考核试验或性能试验要求，编制试验工作大纲；
二、进行试验前现场的准备工作三、进行现场测试，
四、整理及分析试验数据，
五、编写试验报告。
第二章试验前的准备工作
第2.0.1条试验工作开始之前，负责试验的单位应根据试验任务、要求编写试验大纲。试验大纲应包括以下内容：
一、试验目的和要求；
二、被测试的冷却塔在设计、施工及运行管理方面的主要概况，冷却塔的平面、断面图，循环水系统图，设计单位提供的冷却塔设计性能曲线和工作性能曲线等资料：三、测试项目，测点布置，测试方法和使用的仪表，需要加工制作的设备和工具，
四、试验范围及试验工况；
五、资料整理方法和性能评价方法六、试验人员的组成及分工，
七、试验工作进度计划：
八、安全操作注意事项。
第2.0.2条对需要进行试验的新建或改建的冷却塔，峻工后应按试验工作的要求和《电力建设施工及验收技术规范》SDJ69-87的要求进行工程验收，并应邀请冷却塔的设计单位和承担试验的单位参加验收工作。第2.0.3条，冷却塔试验开始前，应对冷却塔进行全面检查，按设计和试验要求消除冷却塔各部分的缺陷。为了保证冷却塔在良好的运行工况下进行试验，冷却塔的各部件和设备应满足下列要求：一、冷却塔的配水系统应清洁、通畅，无杂物堵塞，无3
漏水和溢水现象，喷嘴应完整无损、喷溅正常；二、淋水填料外观应整齐、无缺损、无变形，填料表面不应有藻类、油污及其他杂物；三、除水器表面应清洁，不应有阻碍空气正常通流的杂物、藻类和其他沉淀物；
四、冷却塔的进水管闸门、冷却塔之间的联络管闸门应启闭灵活，便子调节：
五、风机、电动机和减速装置应运转正常；六、塔的集水池水位应处于正常运行水位或试验要求的水位；
七、试验大纲中提出的其他要求。第2.0.4条冷却塔试验中应使用经检验合格的仪表，使用中应注意检查，以保证仪表达到冷却塔试验要求的精度。
第2.0.5条冷却塔试验前应在测试现场完成以下各项工作：
、确定各测试项目的测点位置，二、搭设测试平台及气象亭：
三、架设临时电源；
四、加工及安装试验设备和仪表。第2.0.6条试验前应准备好各种试验所用的记录表格。
第2.0.7条试验前应组织参加测试的人员熟悉各测试项自和所用的仪装，并按试验大纲的要求进行冷却塔的预测试。
第三章试验条件和要求
第3.0.1条冷却塔的考核试验和性能试验均应在夏季符合或接近设计的气象条件下进行，试验过程中的气象条件应稳定。
雨天和环境风速大于3.0m/s时，不应进行测试。自然通风冷却塔的试验不得在大气温度逆变的条件下进行。
第3.0.2条在冷却塔的考核试验中，必须测量下列各项参数：
一、环境参数，包括大气风速和风向，大气干、湿球温度和大气压力；
二、进塔空气的干、湿球溢度（自然通风冷却塔的此项参数可以和大气干、湿球温度合并测量）；三、进塔水温和出塔水温：
四、冷却水量；
五、机械通风冷却塔的电动机和风机的有关参数，包括电动机功率、转速，风机叶片的安装角。第3.0.3条当测试条件较好时，冷却塔的考核试验中，宜进行进塔空气量和出塔空气干、湿球温度的测量。第3.0.4条在冷却塔的性能试验中应测量下列各项参数：
一、环境参数，包括大气风速和风向，大气子、湿球温度和大气压力：
二、进塔空气的干、湿球温度（自然通风冷却塔的此项5
