【煤炭行业标准(MT)】 煤矿通信 检测 控制用电工电子产品 通用技术要求

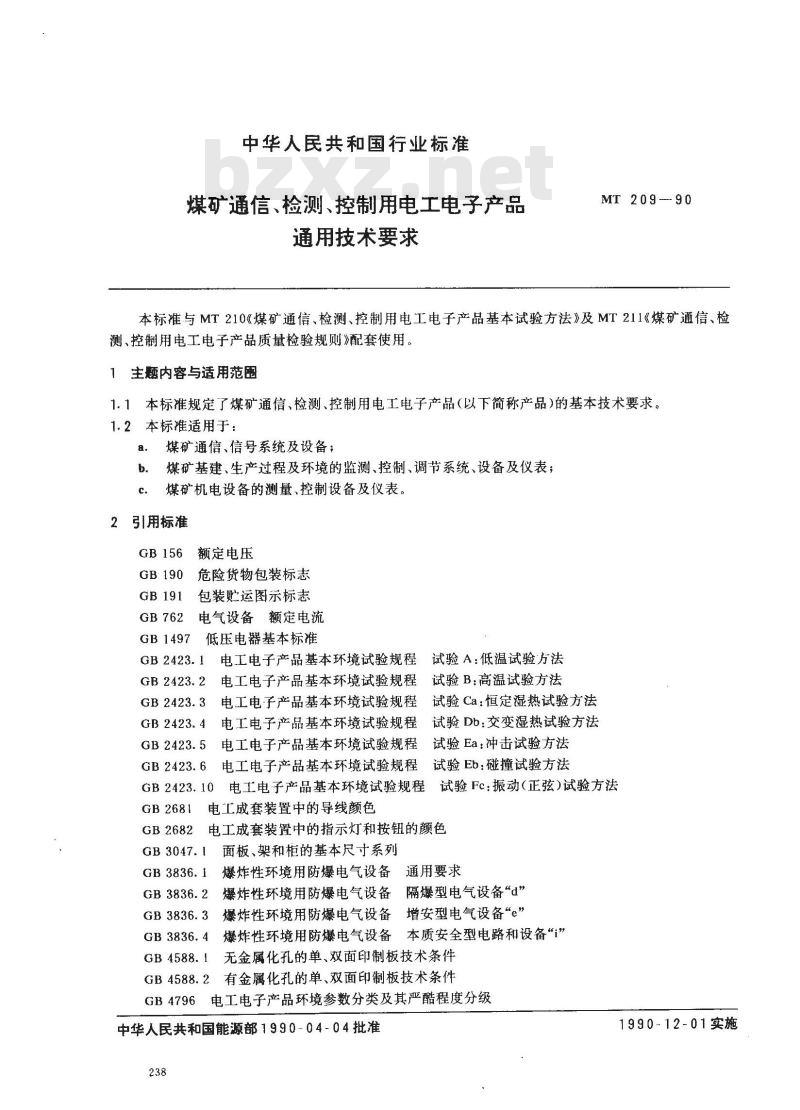

中华人民共和国行业标准
煤矿通信、检测、控制用电工电子产品通用技术要求
MT 209 ---90
本标准与MT210《煤矿通信、检测、控制用电工电子产品基本试验方法》及MT211《煤矿通信、检测、控制用电工电子产品质量检验规则》配套使用。1主题内容与适用范围
1.1本标准规定了煤矿通信、检测、控制用电工电子产品（以下简称产品)的基本技术要求。1.2本标准适用于：
8。煤矿通信、信号系统及设备；煤矿基建、生产过程及环境的监测、控制、调节系统、设备及仪表；b.
煤矿机电设备的测量、控制设备及仪表。2引用标准
额定电压
GB 762
GB1497
危险货物包装标志
包装贮运图示标志
电气设备额定电流
低压电器基本标准
GB 2423. 1
GB 2423. 2
GB 2423. 3
GB 2423. 4
GB 2423.5
GB 2423. 6
GB 2423. 10
GB 2681
GB 2682
试验A：低温试验方法
电工电子产品基本环境试验规程电工电子产品基本环境试验规程试验B：高温试验方法
电工电子产品基本环境试验规程试验Ca：恒定湿热试验方法
电工电子产品基本环境试验规程试验Db：交变湿热试验方法
电工电子产品基本环境试验规程星试验Ea：冲击试验方法
试验Eb：碰撞试验方法
电工电子产品基本环境试验规程试验Fc：振动（正弦）试验方法电工电子产品基本环境试验规程电工成套装置中的导线颜色
电工成套装置中的指示灯和按钮的颜色GB 3047. 1
GB 3836. 1
GB 3836. 2
面板、架和柜的基本尺寸系列
爆炸性环境用防爆电气设备通用要求爆炸性环境用防爆电气设备隔爆型电气设备“d”爆炸性环境用防爆电气设备增安型电气设备“e”GB 3836. 3
GB 3836. 4
GB 4588. 1
爆炸性环境用防爆电气设备本质安全型电路和设备“i”无金属化孔的单、双面印制板技术条件有金属化孔的单、双面印制板技术条件GB 4588. 2
GB4796电工电子产品环境参数分类及其严酷程度分级中华人民共和国能源部1990-04-04批准238
1990-12-01实施

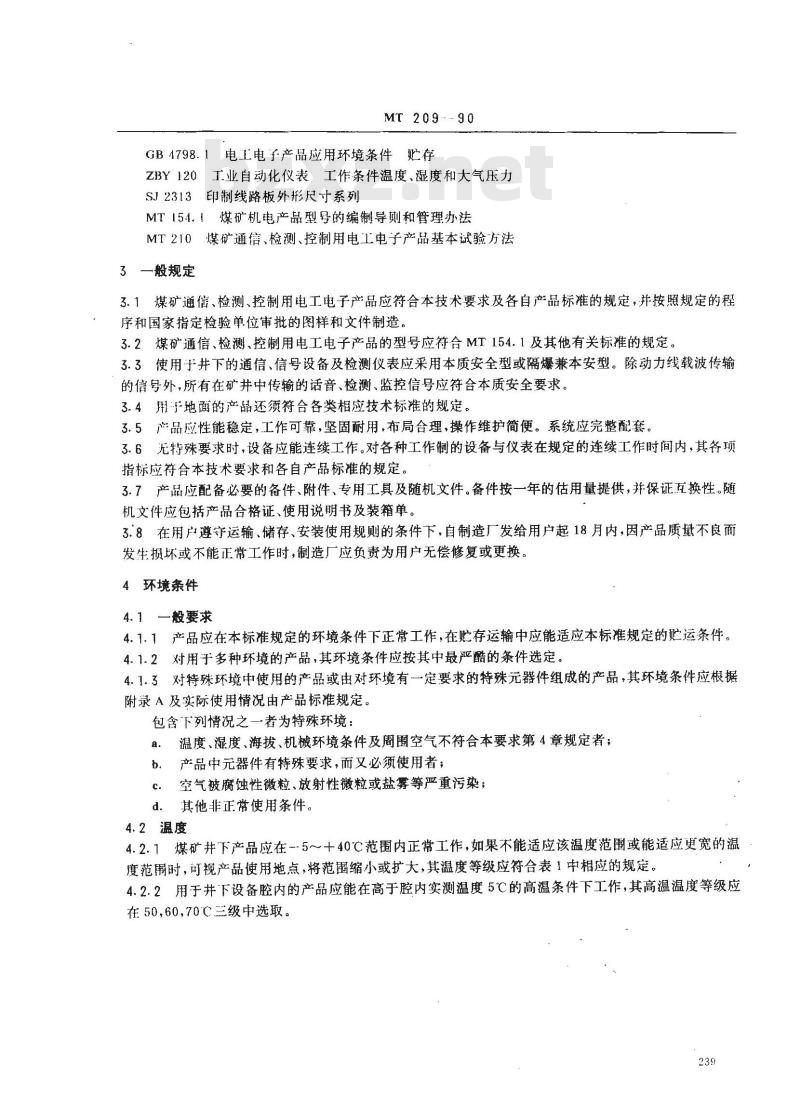

GB4798.1电工电子产品应用环境条件贮存ZBY120工业自动化仪表工作条件温度、湿度和大气压力SJ2313印制线路板外形尺寸系列MT154.1煤矿机电产品型号的编制导则和管理办法MT210煤矿通信、检测、控制用电工电子产品基本试验方法3一般规定
3.1煤矿通信、检测、控制用电工电子产品应符合本技术要求及各自产品标准的规定，并按照规定的程序和国家指定检验单位审批的图样和文件制造。3.2煤矿通信、检测、控制用电工电子产品的型号应符合MT154.1及其他有关标准的规定。3.3使用于井下的通信、信号设备及检测仪表应采用本质安全型或隔爆兼本安型。除动力线载波传输的信号外，所有在矿井中传输的话音、检测、监控信号应符合本质安全要求。3.4用于地面的产品还须符合各类相应技术标准的规定。3.5产品应性能稳定，工作可靠，坚固耐用，布局合理，操作维护简便。系统应完整配套3.6无特殊要求时，设备应能连续工作。对各种工作制的设备与仪表在规定的连续工作时间内，其各项指标应符合本技术要求和各自产品标准的规定。3.7产品应配备必要的备件、附件、专用工具及随机文件。备件按一年的估用量提供，并保证互换性。随机文件应包括产品合格证、使用说明书及装箱单。3.8在用户遵守运输、储存、安装使用规则的条件下，自制造厂发给用户起18月内，因产品质量不良面发生损坏或不能正常工作时，制造厂应负责为用户无偿修复或更换。4环境条件
4.1一般要求
4.1.1产品应在本标准规定的环境条件下正常工作，在贮存运输中应能适应本标准规定的贮运条件。4.1.2对用于多种环境的产品，其环境条件应按其中最严酷的条件选定，4.1.3对特殊环境中使用的产品或由对环境有一定要求的特殊元器件组成的产品，其环境条件应根据附录A及实际使用情况由产品标准规定。包含下列情况之一者为特殊环境：温度、湿度、海拔、机械环境条件及周围空气不符合本要求第4章规定者；a.
产品中元器件有特殊要求，而又必须使用者；b.
空气被腐蚀性微粒、放射性微粒或盐雾等严重污染；c.
d。其他非正常使用条件。
4.2温度
4.2.1煤矿下产品应在-5~+40℃范围内正常工作，如果不能适应该温度范围或能适应更宽的温度范用时，可视产品使用地点，将范围缩小或扩大，其温度等级应符合表1中相应的规定。4.2.2用于井下设备腔内的产品应能在高于腔内实测温度5℃的高温条件下工作，其高温温度等级应在50,60，70C三级中选取。
煤矿井此内容来自标准下载网
有空调设备的可控环境
有保温保暖及通风的室内
无供暖条件的室内
室外露

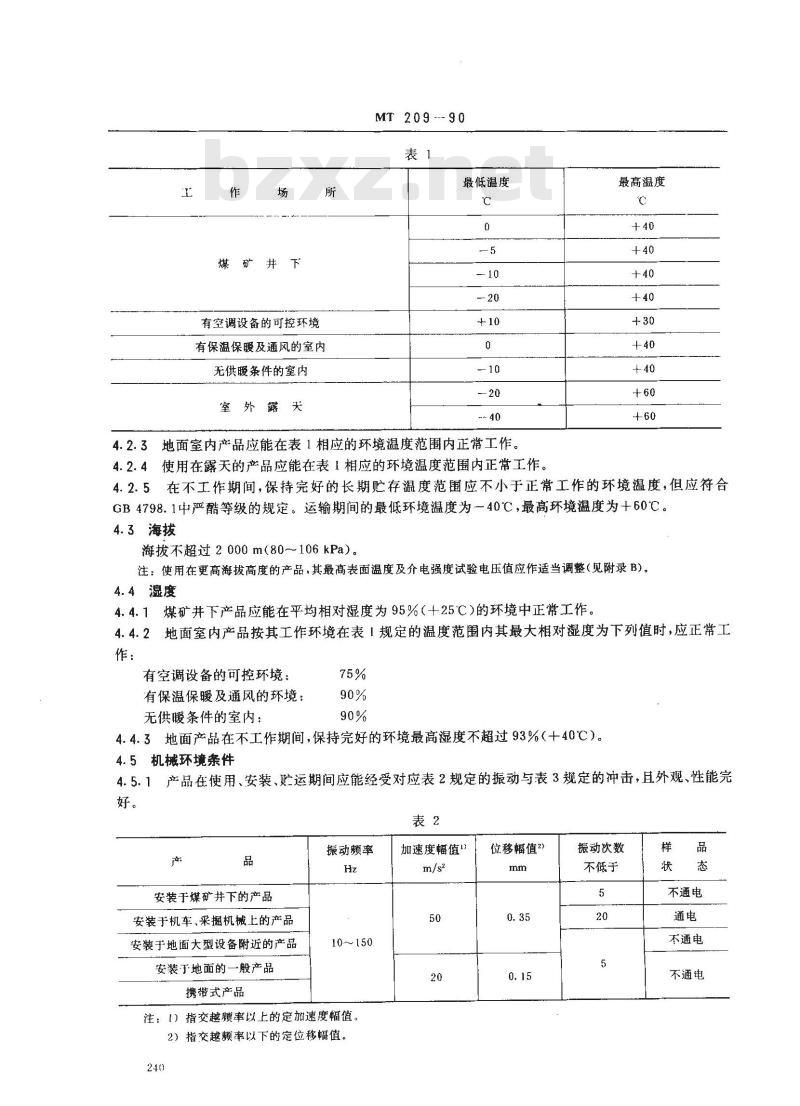

MT 209--90
最低温度
4.2.3地面室内产品应能在表1相应的环境温度范围内正常工作。使用在露天的产品应能在表1相应的环境温度范围内正常工作。4.2.4
最高温度
5在不工作期间，保持完好的长期贮存温度范围应不小于正常工作的环境温度，但应符合4. 2. 5
GB4798.1中严酷等级的规定。运输期间的最低环境温度为一40℃，最高环境温度为+60℃。4.3海拔
海拔不超过2000m（80-106kPa）。注：使用在更高海拔高度的产品.其最高表面温度及介电强度试验电压值应作适当调整（见附录B)。4.4湿度
4.4.1煤矿并下产品应能在平均相对湿度为95%（+25℃）的环境中正常工作。2地面室内产品按其工作环境在表！规定的温度范围内其最大相对湿度为下列值时，应正常工4.4.2
有空调设备的可控环境：
有保温保暖及通风的环境：
无供暖条件的室内：
4.4.3地面产品在不工作期间，保持完好的环境最高湿度不超过93%（十40℃）。4.5机械环境条件
4.5.1产品在使用、安装、贮运期间应能经受对应表2规定的振动与表3规定的冲击，且外观、性能完好。
安装于煤矿井下的产品
安装于机车、采掘机械上的产品安装于地面大型设备附近的产品安装丁地面的一般产品
携带式产品
振动频率
10～150
注：1）指交越频率以上的定加速度幅值。2）指交越频率以下的定位移幅值。240
加速度幅值
位移辐值
振动次数
不低于
不通电
不通电
不通电
安装于地面的产品

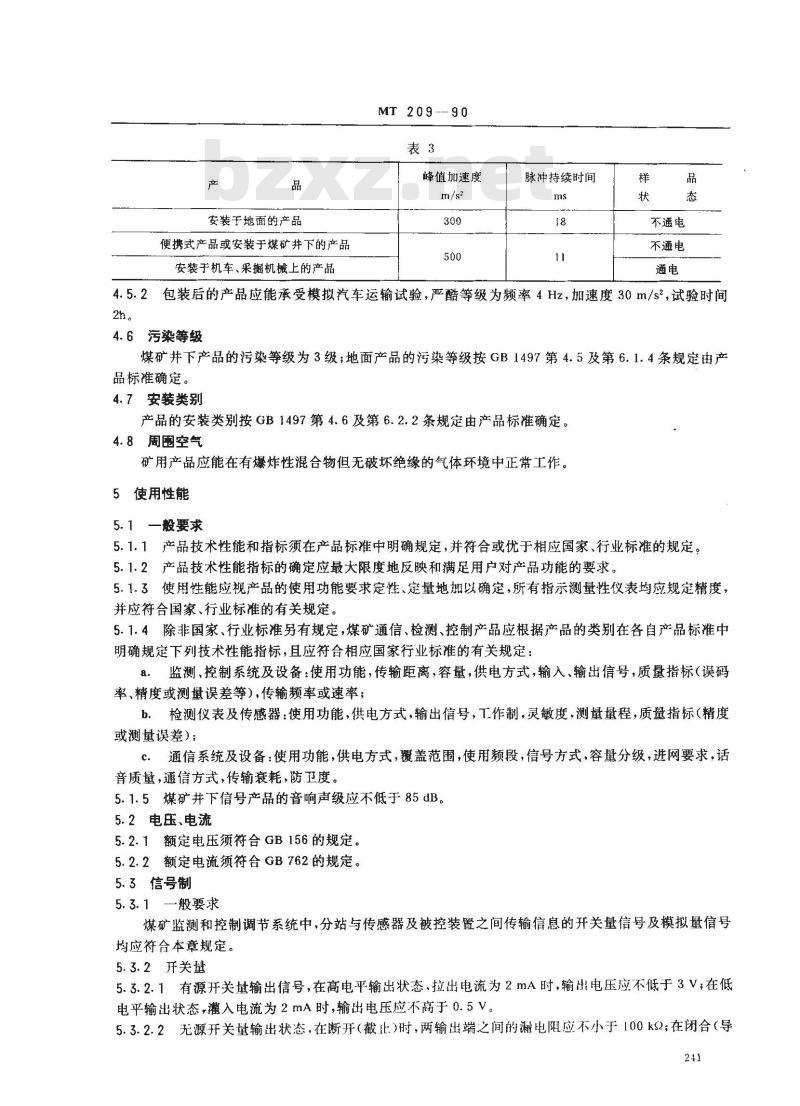

便携式产品或安装于煤矿井下的产品安装于机车、采掘机械上的产品MT 209--90
峰值加速度
脉冲持续时间
不通电
不通电
4.5.2包装后的产品应能承受模拟汽车运输试验，严酷等级为频率4Hz，加速度30m/s2，试验时间2h。
4.6污染等级
煤矿井下产品的污染等级为3级；地面产品的污染等级按GB1497第4.5及第6.1.4条规定由产品标准确定。
4.7安装类别
产品的安装类别按GB1497第4.6及第6.2.2条规定由产品标准确定。4.8周围空气
矿用产品应能在有爆炸性混合物但无破坏绝缘的气体环境中正常工作。5使用性能
5.1一般要求
5.1.1产品技术性能和指标须在产品标准中明确规定，并符合或优于相应国家、行业标准的规定。5.1.2产品技术性能指标的确定应最大限度地反映和满足用户对产品功能的要求。5.1.3使用性能应视产品的使用功能要求定性、定量地如以确定，所有指示测量性仪表均应规定精度，并应符合国家、行业标准的有关规定。5.1.4除非国家、行业标准另有规定，煤矿通信、检测、控制产品应根据产品的类别在各自产品标准中明确规定下列技术性能指标，且应符合相应国家行业标准的有关规定：a．监测、控制系统及设备：使用功能，传输距离，容量，供电方式，输入、输出信号，质量指标（误码率、精度或测量误差等），传输频率或速率；b，检测仪表及传感器：使用功能，供电方式，输出信号，工作制，灵敏度，测量量程，质指标（精度或测量误差）；
c．通信系统及设备：使用功能，供电方式，覆盖范围，使用频段，信号方式，容量分级，进网要求，话音质量，通信方式，传输衰耗，防卫度。5.1.5煤矿井下信号产品的音响声级应不低于85dB。5.2电压、电流
5.2.1额定电压须符合GB156的规定。5.2.2额定电流须符合GB762的规定。5.3信号制
5.3.1一般要求
煤矿监测和控制调节系统中，分站与传感器及被控装置之间传输信息的开关量信号及模拟量信号均应符合本章规定。
5.3.2开关量
5.3.2.1有源开关量输出信号，在高电平输出状态，拉出电流为2mA时，输出电压应不低于3V；在低电平输出状态，灌入电流为2mA时，输出电压应不高于0.5V。5.3.2.2无源开关量输出状态，在断开（截止)时，两输出端之间的电阻应不小于100ks2；在闭合（导241
MT 209 -.90

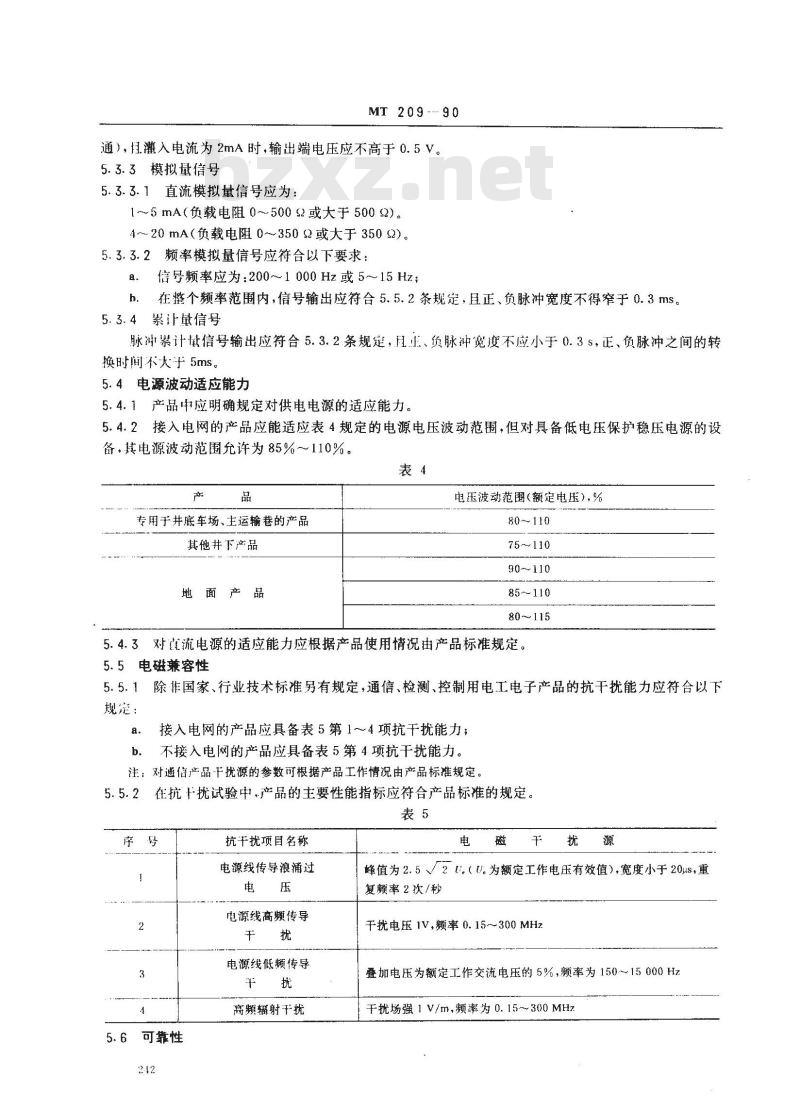

通），扫灌入电流为2mA时，输出端电压应不高于0.5V5.3.3模拟量信号
5.3.3.1直流模拟量信号应为：
1～5mA（负载电阻0~500或大于5002）。4~20mA（负载电阻0~3502或大于3502)。5.3.3.2频率模拟量信号应符合以下要求：a．信号频率应为：200～1000Hz或5~15Hz；h．在整个频率范围内，信号输出应符合5.5.2条规定.且正、负脉冲宽度不得窄于0.3ms5.3.4累计量信号
脉冲累计信号输出应符合5.3.2条规定，且正、负脉冲宽度不应小于0.3s，正、负脉冲之间的转换时间不大于5ms。
5.4电源波动适应能力
5.4.1产品中应明确规定对供电电源的适应能力。5.4.2接入电网的产品应能适应表4规定的电源电压波动范围，但对具备低电压保护稳压电源的设备，其电源波动范围允许为85%~110%。表4
专用于井底车场、主运输巷的产品其他井下产品
地面产品
电压波动范围（额定电压），%
80~110
75～110
90~110
85~110
80~115
5.4.3对点流电源的适应能力应根据产品使用情况由产品标准规定。5.5电磁兼容性
5.5.1除非国家、行业技术标准另有规定，通信、检测、控制用电工电子产品的抗干扰能力应符合以下规庭：
接入电网的产品应具备表5第1~4项抗干扰能力；b．不接入电网的产品应具备表5第4项抗干扰能力。注：对递信产品干扰源的参数可根据产品工作情况由产品标准规定。在抗十扰试验中，产品的主要性能指标应符合产品标准的规定。5.5.2
5.6可靠性
抗干扰项目名称
电源线传导浪涌过
电源线高频传导
电源线低频传导
高频辐射干扰
蜂值为2.5√2l。（U。为额定工作电压有效值），宽度小于20us，重复频率2次/秒
干扰电压1V，频率0.15~300MHz
叠加电压为额定工作交流电压的5%，频率为150~15000Hz干扰场强1V/m，频率为0.15~300MHzMT209-90
5.6.1一般应规定可靠性指标，具体特征量及数值由产品标准给出。5.6.2地面产品的可靠性特征量及数值应符合国家、行业技术标准的相应规定。5.6.3并下产品的可靠性特征量应符合国家、行业技术标准的相应规定。其数值应根据使用要求及实施的可能具体定出。如果用MTBF及MTTF表征时，其数值应符合第5.6.4条c.的规定。5.6.4对于在国家、行业技术标准中暂无相应规定的产品应符合以下规定：可修复产品用平均无故障工作时间MTBF表征；a.
b.不可修复产品用平均寿命MTTF表征；c．其数值根据使用要求及实施可能性从以下系列中选取：100,250,400,630,800,1 000,1 600,2500,4000,6 300,8000,1万,1.6万,2.5万,4万,6.3万，10万，16万，25万，40万，63万h；d.系统应大于或等于100h，地面用设备应大于或等于1000h，井下用设备应大于或等于800h，地面用仪表应大于或等于8000h，井下用仪表和传感器应大于或等于4000h。6外观
6.1产品表面不应有明显的凹痕、划伤、裂缝、变形等现象，表面涂镀层须均匀，不应起泡、龟裂和脱落。6.2金属零部件不应有锈蚀和其他机械损伤。6.3开关按键应操作灵活可靠，零部件应紧固无松动，插接的活动部件应插接自如。6.4不同功能的指示灯应色彩分明，说明功能的符号文字及产品的所有标志应清晰端正、安装牢固。6.5隔爆接合面及隔爆孔的表面粗糙度应符合有关规定，表面不得有划痕、砂眼等缺陷。7结构
7.1般要求
7.1.1产品结构应保证调试、运行、操作、维修、搬运和安装时的安全、方便与可靠。7.1.2同-型号的产品其机械结构、电气布线应一致。7.1.3地面控制设备的面板、架和柜的尺寸应符合GB3047.1规定。7.1.4具有操作和观察功能的产品，其设计应便于操作和观察。7.1.5所有黑色金属构件应有可靠的防护层。紧固件须进行防锈处理或用不锈材料制成，并能防止自动松脱。
7.1.6产品中需要更换的抽屉、插件应具有互换性。不同功能的抽屉插件应有明显的符号加以区别或采取防止误插的措施。
7.1.7接线装置、接地端子及设备内部接线应具有足够的强度，并保证连接可靠。7.2井下产品
7.2.1用于煤矿井下的产品除符合第7.1条规定外还应符合本条规定。7.2.2隔爆型及矿用一般型产品须设置必要的联锁结构，并符合下列规定：a，联锁装置应设计成使用一般工具不能解除其联锁功能的结构；b．隔爆型产品应符合GB3836.2第14章的规定；c．矿用一般型产品应符合国家、行业技术标准的有关规定。7.2.3具有快动式门或盖结构的防爆产品应符合GB3836.1第5章的规定。7.2.4装有裸露带电部件的防爆增安型电气产品须采用特殊紧固件，并应符合GB3836.1第9.2条规定。
7.2.5产品须具有与引入电缆或导线连接用的连接件。便携式产品可制成永久性引入电缆的型式，不设连接件。隔爆型产品线缆引入方式应符合GB3836.2第12.1条规定。7.2.6内部接线，对增安型产品应符合GB3836.3第4章及第10章的规定，对本质安全型产品应符合243
GB3836.4第4.2条和第4.10.2条规定。MT 209-- 90
7.2.7本质安全型电路元件的安装应符合GB3836.4第4.3条规定。7.2.8防爆产品中使用的胶粘剂应符合GB3836.1第12章的规定。8电气间隙与爬电距离
8.1本质安全型产品的电气间隙与爬电距离应符合GB3836.4第4.6条规定。8.2增安型产品的电气间隙与爬电距离应符合GB3836.3第5章及第6章规定。8.3地面产品的电气间隙与爬电距离须符合相应国家、行业技术标准的规定。8.4对于菌家、行业技术标准中无规定的产品及防爆产品的其他部位应符合GB1497第7.1.3条规定。
9主要零部件及元器件
9.1外壳部件
9.1.1产品标准中应规定外壳的防护性能。煤矿用电气产品的外壳防护应符合以下要求：a．本质安全型产品应符合GB3836.4第4.4条的规定，用于煤矿井下的本质安全型产品（安装在腔内的除外)均不应低于IP43；
b。增安型产品应符合GB3836.3第11章的规定；c。矿用…-般型产品应符合国家、行业技术标的有关规定、9.1.2本质安全型产品外壳需符合GB3836.1第7.2条及第8.1条中轻合金含镁量的规定，但不提倡使用铝合金：矿用-般型产品外壳应符合国家、行业技术标准的有关规定；其他型式防爆产品外壳应符合GB3836.1第7章、第8章及第21.1.1条规定。9.1.3隔爆型产品外壳还应符合GB3836.2的有关规定（见表6）。表6
接合面
通气装置与排液装置
外壳紧固
9.2绝缘件
9.2.1防爆产品中绝缘套管应符合GB3836.1第11章规定。要
GB3836.2第3章
GB3836.2第5章
GB3836.2第6章
GB3836.2第7章
GB 3836. 2 第 8章
GB 3836.2第9章
GB3836.2第10章
GB3836.2第11章
9.2.2增安型产品的固体绝缘材料应符合GB3836.3第7章规定。9.3引人装置
9.3.1防爆产品应符合GB3836.1第14章规定。9.3.2隔爆品应符合GB3836.2第12.2条规定，9.3.3矿用般型产品应符合国家、行业技术标准的有关规定。2-14
9.4导线
MT 209—90
9.4.1导线应具有与额定电压相应的绝缘。9.4.2地面控制台、柜、屏，模拟盘中导线颜色应符合GB2681的规定。9.4.3本质安全型产品及其关联设备连接导线的绝缘应符合GB3836.4第4.10条规定，连接导线的电流应符合GB3836.4第4.1条规定。9.4.4矿用一般型产品内部导体的材质应符合国家、行业技术标准的有关规定。9.5电气元件及组件
9.5.1指示灯和按钮颜色应符合GB2682的规定。9.5.2装于产品上的电气元件性能应符合元件本身产品标准的规定。9.5.3增安型产品的绕组应符合GB3836.3第8章规定，测量仪表及仪表用互感器应符合GB3836.3第15.2、15.4及15.5条规定。
9.5.4本质安全型产品及其关联设备中的可靠元件和组件，如电源变压器、耦合变压器、阻尼绕组、限流电阻、隔离电容、分流元件、保护性晶体管组件及元件的额定值均应符合GB3836.4第6章规定9.5.5本质安全型产品及其关联设备中的安全栅应符合GB3836.4第7章规定；电气元件的选择应符合GB3836.4第5章规定；继电器及内部用插接件应符合GB3836.4第4.6.2条及第4.6.3条规定。9.6印制电路板
9.6.1印制电路板外形尺寸应符合SJ2313的规定。9.6.2井下产品用印制电路板应采取防潮措施。9.6.3本质安全电路的印制电路板应符合GB3836.4第4.6.1条规定。.9.6.4印制电路板应符合GB4588.1~4588.2的规定。9.7接线装量
9.7.1矿用一般型接线端子应符合国家、行业技术标准的有关规定。9.7.2本质安全型电气设备的接线装置应符合GB3836.4第4.5条规定9.7.3除矿用一般型及本质安全型产品外，其他防爆型产品的接线装置均须符合GB3836.1第13章规定。隔爆型产品的接线盒还须符合GB3836.2第13章的规定，插接装置须符合GB3836.2第16章的规定。增安型产品的接线装置还应符合GB3836.3第3章规定。9.8胶封件
本质安全型电路需胶封的零部件应符合GB3836.4第4.7条规定。10温升
10.1电子元件、器件在正常工作时的温升应符合各自产品标准的规定。10.2防爆产品的最高表面温度应符合GB3836.1第4章的规定。10.3增安型产品的极限温度应符合GB3836.3第9章规定，其中测量仪表和仪表用电流互感器还应符合该标准第15.1及15.3条规定。10.4本质安全型产品的表面温度应符合GB3836.4第8.5条规定。10.5矿用一般型产品的表面温度应符合国家、行业技术标准的有关规定。11电气安全
11.1绝缘电阻
产品中带电回路与接地（或外壳)之间的绝缘电阻及引出端子与外壳间的绝缘电阻应符合相应国家、行业技术标准的规定，但应不低于表7中所列的数值。245
测基部位的额定绝缘电压1
60≤660
660U800
800≤1 200
（直流1500）
11.2绝缘强度
MT 209—90
湿热试验后
绝缘电阻
11.2.1防爆产品能承受历时1min的交流50Hz正弦波工频耐压试验，且应无击穿和闪络。工频耐压试验电压值应符合以下规定：
本质安全型产品及其关联设备应符合GB3836.4第4.9条规定；a.
增安型产品应符合GB3836.3第17.1条规定。11.2.2地面产品应符合相应的国家、行业技术标准的规定。11.2.3井下其他产品及地面无相应国家、行业技术标准规定的产品应符合GB1497第7.2.2条的规定。
11.3接地
11.3.1高于安全电压（交流有效值50V)的地面产品，其金属构件必须设有接地点，且应符合相应国家、行业技术标准的规定。
11.3.2防爆产品接地应符合GB3836.1第15章规定。11.3.3本质安全型电路一般不允许利用地线作为回路，但为了接地保护的需要可例外。11.3.4矿用·-般型产品接地应符合国家、行业技术标准的有关规定。11.4保护
11.4.1产品采用了超过24V的安全额定电压时，必须采取防止直接接触带电体的保护措施。11.4.2视工作性能设置产品的短路保护、过载保护、零压和欠压保护、过压保护等。具体由产品标准规定，但应符合各种相应技术标准的规定。12稳定性
12.1产品应具有防潮性能，必须通过下列规定中相应严酷等级的湿热试验：a.用于煤矿井下的产品必须采用GB2423.4交变湿热试验方法，其严酷等级为：高温40℃，12d；b.日常使用的煤矿并下便携式产品须采用GB2423.4交变湿热试验方法，其严酷等级为：高温40℃.6d:
用于煤矿地面室内的产品，应进行最大工作湿度试验及贮存运输条件湿度试验。其严酷等级见c.
表8。
使用地点
地面室内
有空调的
可控环境
MT 209-—90
试验项目
最大工作
湿度试验
贮存运输
条件湿度试验
最大工作
湿度试验
贮存运输
条件湿度试验
恒定湿热试验
(GB 2423. 3)
温度：40℃
湿度：(90)%
时间：2d
温度：40℃
湿度：(93土3)%
时间：4d
温度：30℃
湿度：(75+3)%
时间：2d
温度：40℃
湿度：(93±)%
时间：2d
交变湿热试验
(GB2423. 4)
高温：40℃
周期：6d
长期存放于地面室内的井下便携式产品，应进行最大工作湿度试验及贮存运输条件湿度试验。d.
最大工作湿度试验须采用GB2423.4交变湿热试验方法，严酷等级为：高温40℃，2d。贮存运输条件湿度试验应符合12.1c.条中的相应规定。湿热试验后，绝缘电阻应符合本标准第11.1条的规定，绝缘强度应符合本标准第11.2条规定，性能指标应符合有关标准的规定，隔爆面不应有锈蚀现象，外观结构应符合有关标准的规定。12.2产品应进行工作稳定性试验，试验的具体要求应在产品标准中规定。12.3产品应通过工作状态下高温、低温试验，非工作状态下高温、低温贮存试验及振动、冲击、跌落、运输等机械环境条件适应性试验。试验方法应符合MT210的规定，试验项目及试验的严酷等级应满足产品的使用条件，并在各自的产品标准中明确规定。试验后应检查产品外观及性能。12.4产品应在其产品标准中明确规定其他影响产品性能的稳定性试验要求与试验方法。13防爆性能
13.1防爆电气产品必须符合GB3836的规定，并应经国家防爆检验部门审查检验合格，取得检验部门发放的“防爆合格证”。
13.2防爆电气产品应通过GB3836规定的有关试验，矿用一般型产品应通过国家、行业技术标准规定的试验，试验项目参考附录C。
13.3隔爆产品应通过GB3836.2第19章规定的强度试验及第20章规定的隔爆性能试验。13.4本质安全型产品应通过GB3836.4第8.4条规定的火花试验。13.5地面产品中与煤矿井下防爆电气设备、部件、元件有关联的产品须通过相应的试验与审查。13.6与煤矿通信、检测、控制用电工电子产品配套的防爆电动机、灯具、插接装置、开关、控制器及其他电气产品均应符合GB3836.1第3篇、GB3836.2第2篇、GB3836.3第2篇及国家、行业技术标准对爆炸性环境用防爆电气设备及矿用一般型产品的有关规定。14标志
14.1产品标准中必须明确规定产品标志、包装标志及其他标志。14.2产品标志
MT 209—90
14.2.1防爆型式的标志应符合GB3836.1第30.1条规定。14.2.2产品应设有铭牌。地面产品在铭牌上应标明产品型号及名称、主要参数、制造厂名、制造日期（或编号）或生产批号等内容。对防爆产品铭牌及其内容应符合GB3836.1第30.3条、第30.4条及第30.5条规定。对本质安全型产品铭牌及其内容应符合GB3836.4第9.1条规定。对增安型产品铭牌及其内容应符合GB3836.3第19章规定。对矿用一一般型产品应符合国家、行业技术标准的有关规定。14.2.3防爆产品外壳的明显处须设置“Ex”防爆标记，且应符合GB3836.1第30.2条规定。矿用一般型产品须在外壳明显处设置“KY”标志，且应符合国家、行业技术标准的有关规定。14.2.4计量设备与仪表应具备计量许可证编号及标志。14.2.5接地螺钉旁需标出明显的接地符号“1”，并涂红色。14.2.6具有本安电路的设备内部标记应符合GB3836.4第9.2条规定。14.2.7产品.上使用的文字符号、图形符号、缩写、数字、标记、物理量、计量单位符号等均应符合相应的标准，不得臆造。
14.2.8产品应具备国家有关规定所要求的其他标志。14.3包装标志
14.3.1产品包装标志应包括收发货标志、包装储运标志、危险货物包装标志及其他标志，具体内容由产品标准规定。
14.3.2包装收发货标志至少应有：制造厂名称、产品型号及名称、收货单位名称及地址。14.3.3包装储运标志应符合GB191的规定。14.3.4危险货物包装标志应符合GB190的规定。14.4其他标志
14.4.1视产品情况，由产品标准自定。14.4.2凡GB3836中指明必须标出的标志（如\断电源后开盖”警告牌）均应在防爆产品中明确规定。248
A1温度
MT209-90
附录A
特殊环境条件严酷等级的选取
（补充件）
在特殊温度环境中工作的产品，其温度等级应符合GB4796第5.1.1条、GB2423.1第5.1条及GB2423.2第5.1条规定。
A2湿度
在特殊湿度环境条件下工作的产品，其湿度等级应符合GB4796第5.1.3条及ZBY120第1章规定。
A3机械环境条件
在特殊振动、冲击和碰撞的机械环境条件下工作的产品，其振动、冲击和碰撞等级应符合GB2423.10第4章、GB2423.5第4章及GB2423.6第4章的规定。附录B
海拔高度对产品温升及绝缘电气强度的影响（补充件）
低气压对电气产品的温升及绝缘电气强度均有明显的影响，对工作在海拔高度超过2000m的产品，其最高表面温度及工频耐压试验电压值应按表B1与表B2值进行修正。表B1
海拔高度/平均气压
≤2 000(79.5)
>2 000(79. 5)
3 000(70. 1)
>3 000(70. 1)
≤4 000(61. 7)
>4 000(61.7)
≤5 000(54. 0)
>5 000(54. 0)
≤6 000(47.2)
