适用范围

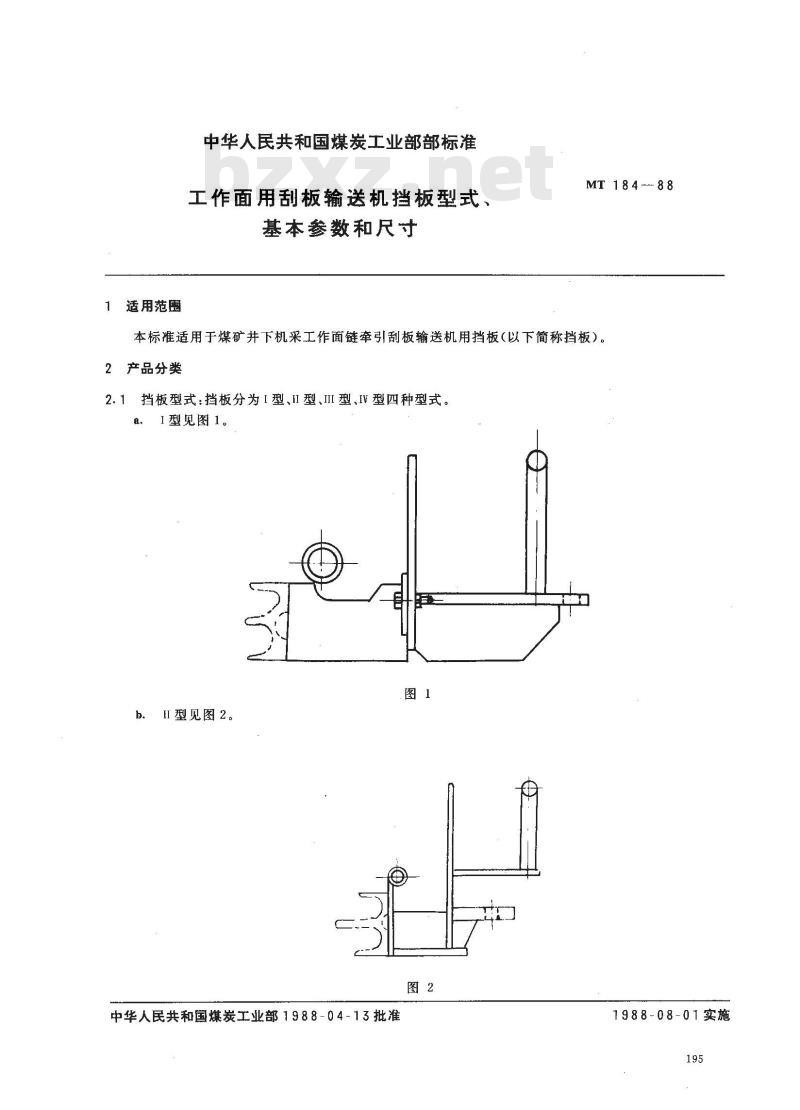

中华人民共和国煤炭工业部部标准工作面用刮板输送机挡板型式
基本参数和尺寸
MT18488
本标准适用于煤矿井下机采工作面链牵引刮板输送机用挡板（以下简称挡板）。2产品分类
2.1挡板型式：挡板分为I型、II型、II型、IV型四种型式。a.
1型见图1。
Ⅱ型见图2。
中华人民共和国煤炭工业部1988-04-13批准1988-08-01实施

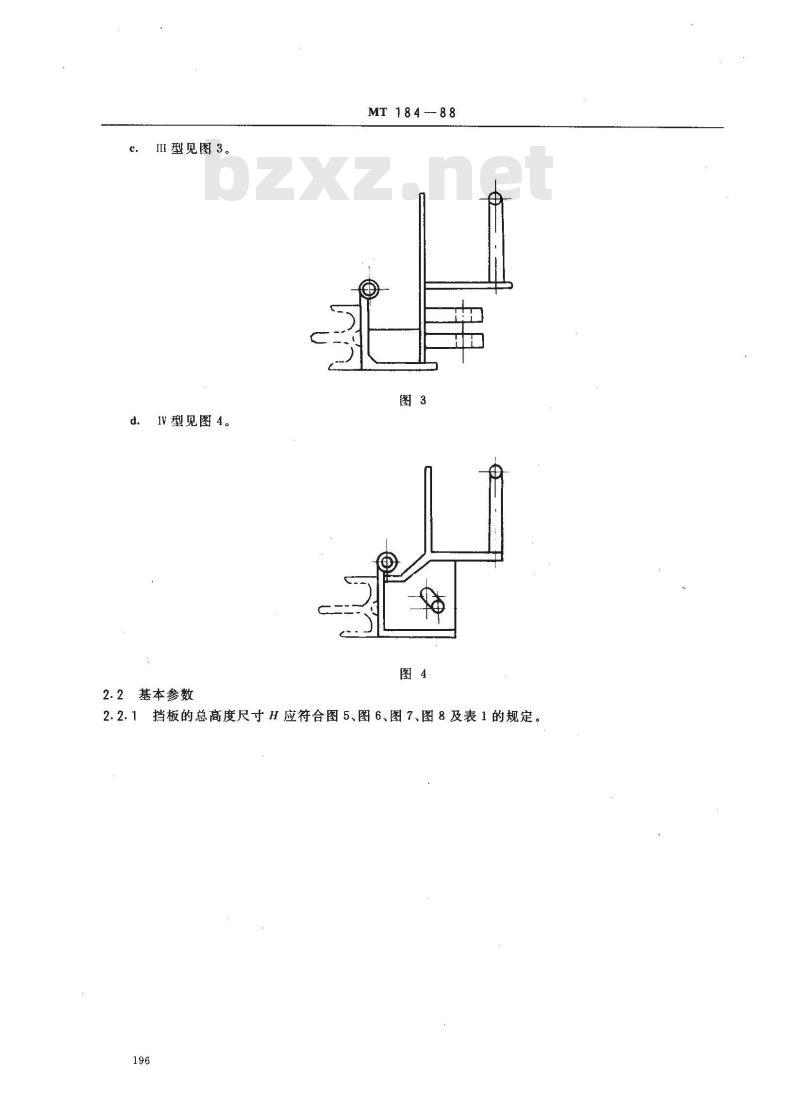

III型见图3。
IV型见图4。
2.2基本参数
MT184-88

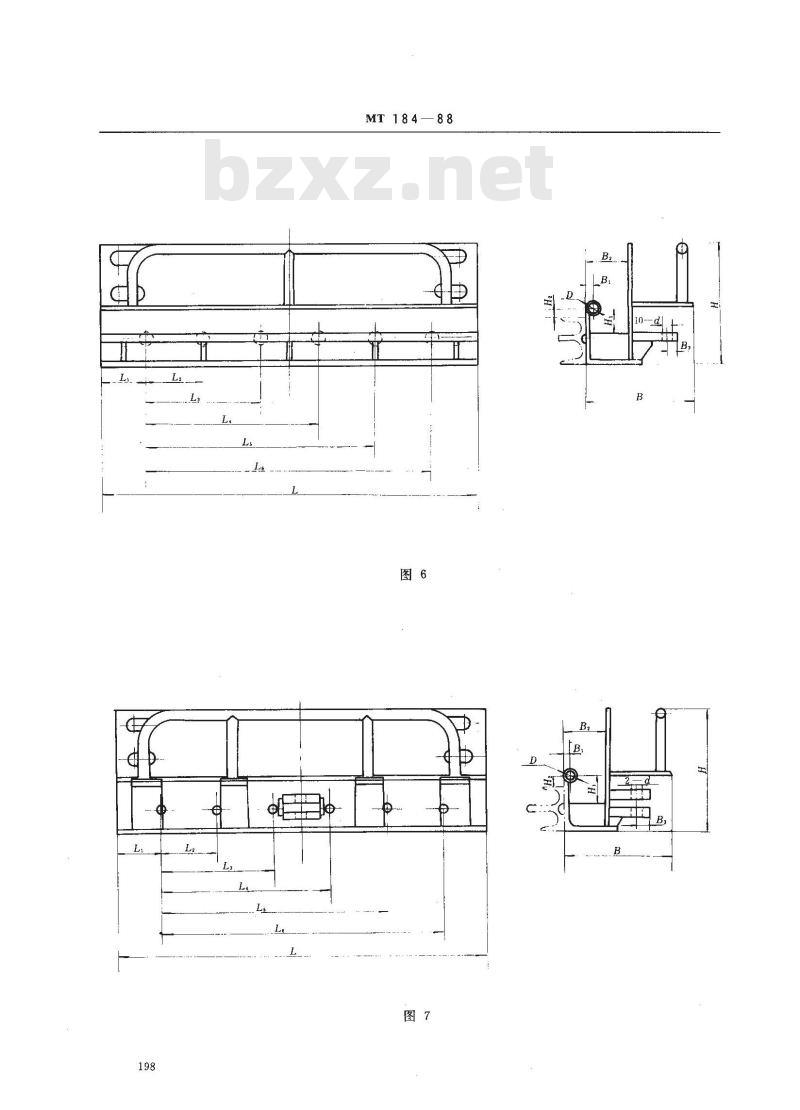

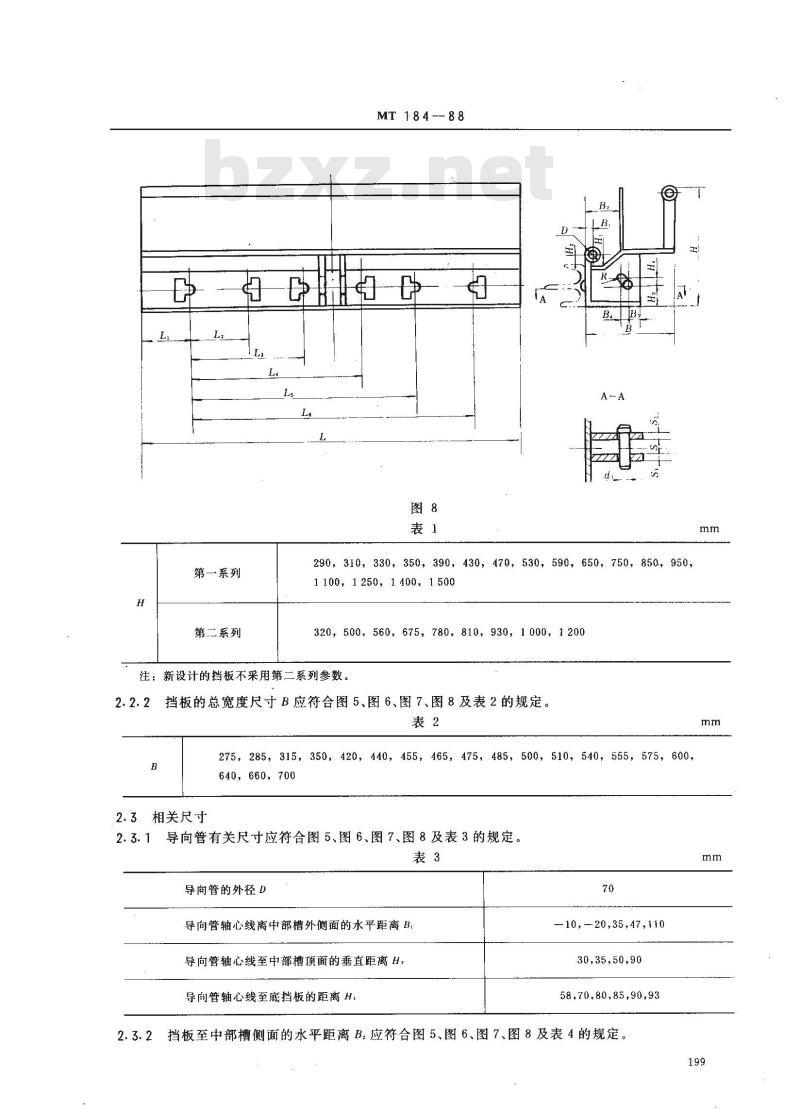

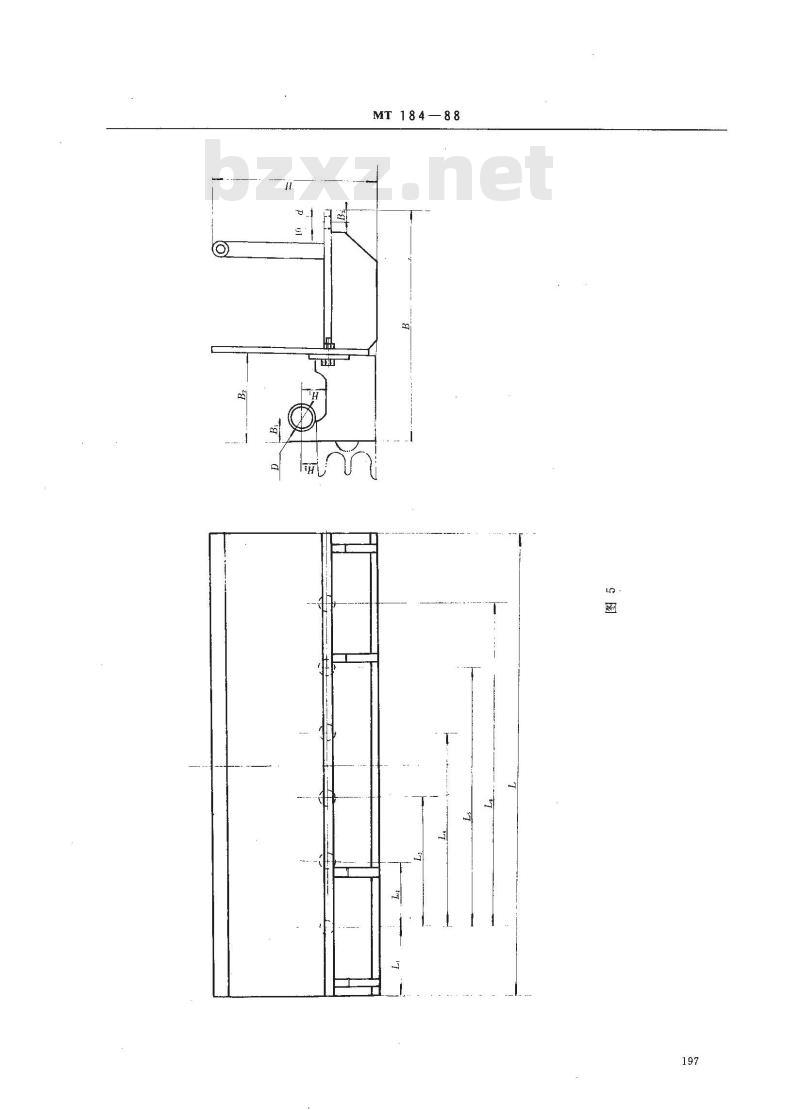

2.2.1挡板的总高度尺寸H应符合图5、图6、图7、图8及表1的规定。196
MT 184—88
MT 184-88
第一系列
第二系列
MT 184-- 88
290，310，330，350，390，430，470,530，590650,750，850，950，1100，1250，1400，1500
320，500，560，675，780，810，930，1000，1200注：新设计的挡板不采用第二系列参数。挡板的总宽度尺寸B应符合图5、图6、图7、图8及表2的规定。2. 2. 2#
2.3相关尺寸
275,285，315,350,420,440,455，465,475,485,500,510,540,555,575,600,640, 660, 700
2.3.1导向管有关尺寸应符合图5、图6、图7、图8及表3的规定。表3
导向管的外径D
导向管轴心线离中部槽外侧面的水平距离 BI导向管轴心线至中部槽项面的垂直距离H2导向管轴心线至底挡板的距离H
10—20,35,47,110
30,35,50,90
58,70,80,85,90,93
2.3.2挡板至中部槽侧面的水平距离B，应符合图5、图6、图7、图8及表4的规定。mm
MT 184-88
145，165，185，195，200，220，230，245，280，2902.3.3「型、II型、II型挡板连接耳尺寸应符合图5、图6、图7、及表5的规定。表5
挡板连接耳尺寸B：
挡板连接耳孔径比
35,45,50,55
连接销轴的直径与输送机W型挡板连接耳间的相关尺寸应符合图8及表6的规定。2.3.4
挡板与中部槽的连接尺寸应符合图5、图6、图7、图8及表7的规定。表７
≥1460
≥）460此内容来自标准下载网
≥1460
注：新设计的挡板不采用带括号的数值。附加说明：
本标准由煤炭工业部技术发展司提出。485
本标准由煤炭科学研究院太原分院负责起草，本标准主要起草人汪茹。
本标准委托煤炭科学研究院太原分院负责解释。200
(1130)
