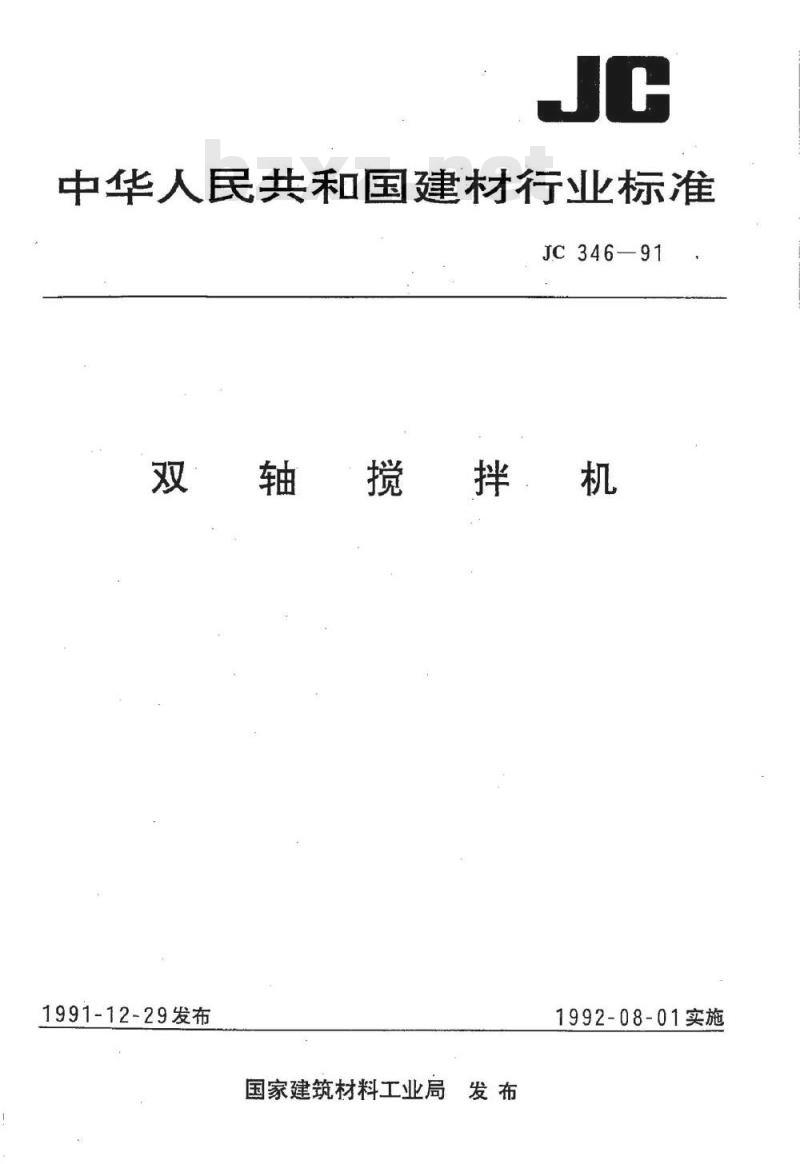

【建筑材料行业标准(JC)】 双轴搅拌机

中华人民共和国建材行业标准
JC346—91
双轴搅拌机
1991-12-29发布
国家建筑材料工业局发布
1992-08-01实施

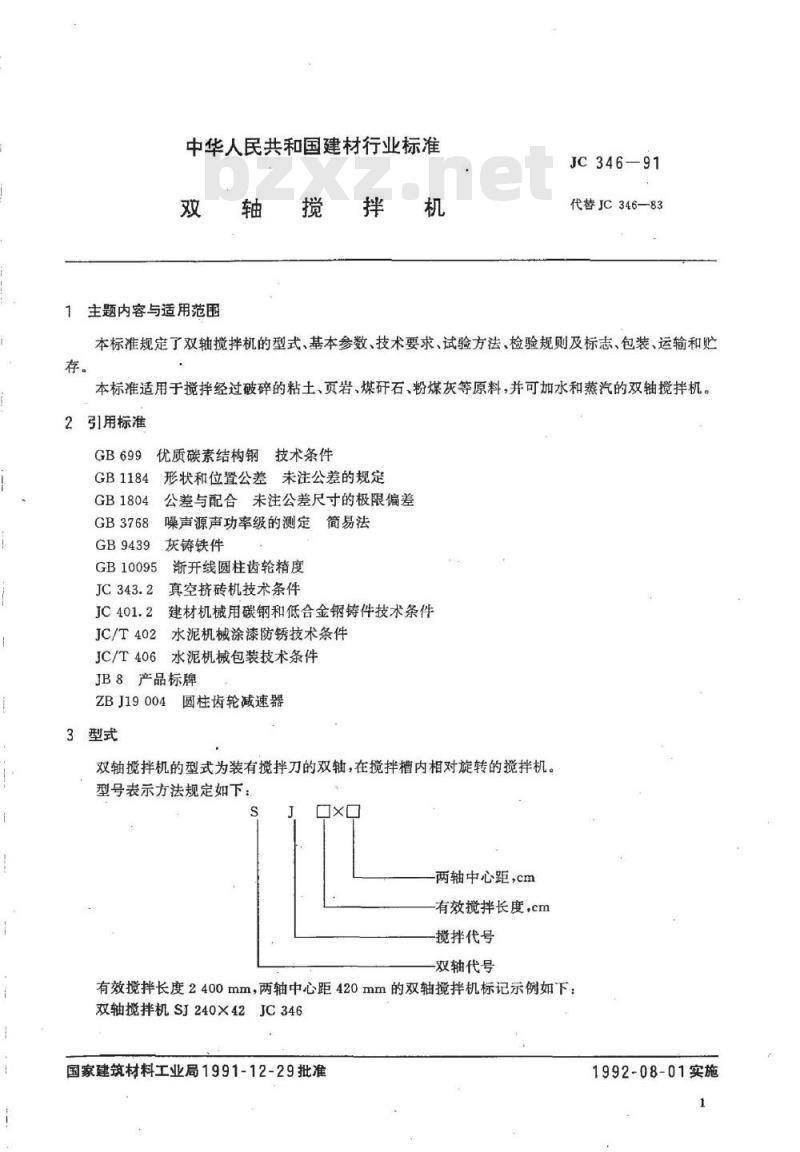

中华人民共和国建材行业标准
双轴搅
1主题内容与适用范围
JC346-91
代替JC346—83
本标准规定了双轴搅拌机的型式、基本参数、技术要求、试验方法、检验规则及标志、包装、运输和存。
本标准适用于搅拌经过破碎的粘土、页岩，煤研石、粉煤灰等原料，并可加水和蒸汽的双轴搅拌机。2引用标准
优质碳素结构钢技术条件
GB1184
GB1804
GB3768
GB9439
形状和位置公差未注公差的规定公差与配合未注公差尺寸的极限偏差噪声源声功率级的测定简易法
灰铸铁件
GB10095
JC/T402
JC/T406
渐开线圆柱齿轮精度
真空挤砖机技术条件
建材机械用碳钢和低合金钢铸件技术条件水泥机械涂漆防锈技术条件
水泥机械包装技术条件
JB8产品标牌
圆柱齿轮减速器
ZBJ19004
3型式
双轴搅拌机的型式为装有搅拌刀的双轴，在搅拌槽内相对旋转的搅拌机。型号表示方法规定如下：
两轴中心距，cm
有效搅拌长度，cm
搅拌代号
双轴代号
有效搅拌长度2400mm，两轴中心距420mm的双轴搅拌机标记示例如下双轴搅拌机SJ240×42JC346
国家建筑材料工业局1991-12-29批准1992-08-01实施

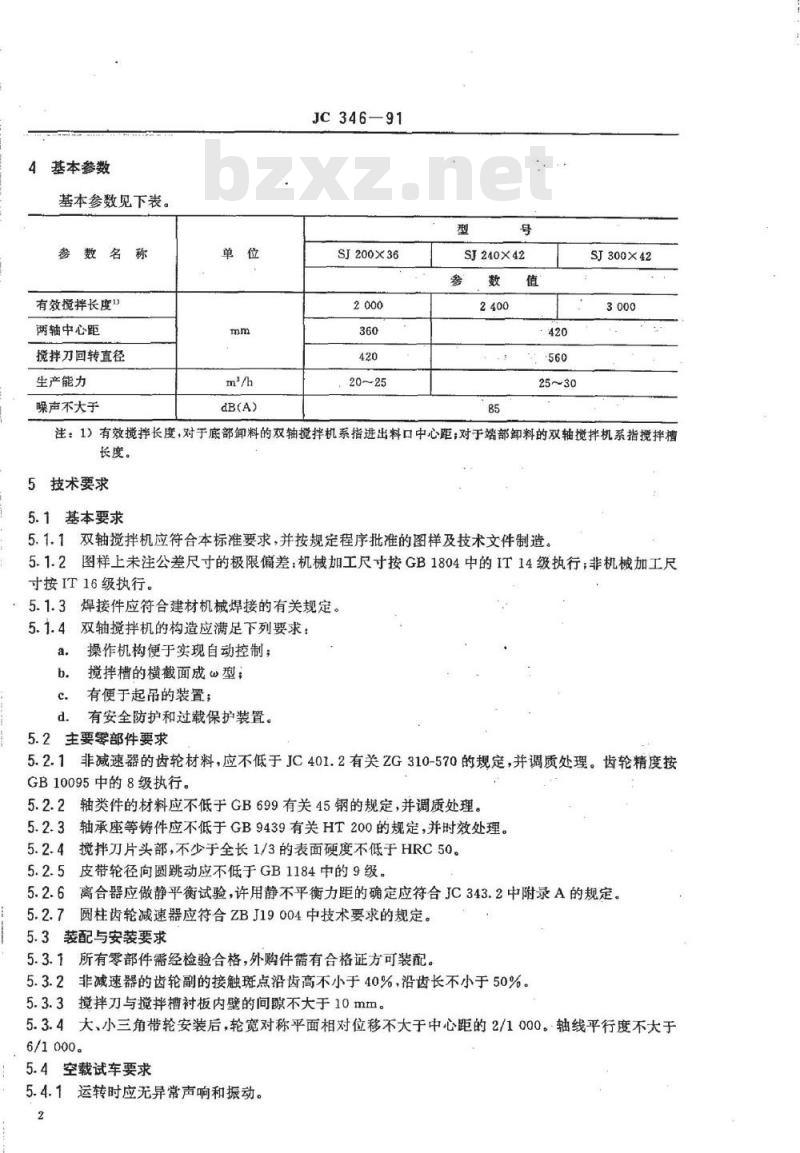

4基本参数
基本参数见下表。
参数名称
有效搅拌长度
两轴中心距
搅拌刀回转直径
生产能力
噪声不大于
JC346-91
SJ200×36
SJ240×42
：420bZxz.net
SJ300×42
注：1）有效揽拌长度，对于底部卸料的双轴搅拌机系指进出料口中心距；对于端部卸料的双轴搅拌机系指搅拌槽长度。
5技术要求
5.1基本要求
5.1.1双轴搅拌机应符合本标准要求，并按规定程序批准的图样及技术文件制造。5.1.2图样上未注公差尺寸的极限偏差：机械加工尺寸按GB1804中的IT14级执行；非机械加工尺寸按IT16级执行。
5.1.3焊接件应符合建材机械焊接的有关规定。5.1.4双轴搅拌机的构造应满足下列要求：a操作机构便于实现自动控制；
b。搅拌槽的横截面成w型；
c。有便于起吊的装置；
d。有安全防护和过载保护装置。5.2主要零部件要求
5.2.1非减速器的齿轮材料，应不低于JC401.2有关ZG310-570的规定，并调质处理。齿轮精度按GB10095中的8级执行。
5.2.2轴类件的材料应不低于GB699有关45钢的规定，并调质处理。5.2.3轴承座等铸件应不低于GB9439有关HT200的规定，并时效处理。5.2.4搅拌刀片头部，不少于全长1/3的表面硬度不低于HRC50。5.2.5皮带轮径向圆跳动应不低于GB1184中的9级。5.2.6离合器应做静平衡试验，许用静不平衡力距的确定应符合JC343.2中附录A的规定。5.2.7圆柱齿轮减速器应符合ZBJ19004中技术要求的规定。5.3装配与安装要求
5.3.1所有零部件需经检验合格，外购件需有合格证方可装配。5.3.2非减速器的齿轮副的接触斑点沿齿高不小于40%，沿齿长不小于50%。5.3.3搅拌刀与搅拌槽衬板内壁的间隙不大于10mm。5.3.4大、小三角带轮安装后，轮宽对称平面相对位移不大于中心距的2/1000。轴线平行度不大于6/1000。
5.4空载试车要求
5.4.1运转时应无异常声响和振动。2
JC346—91

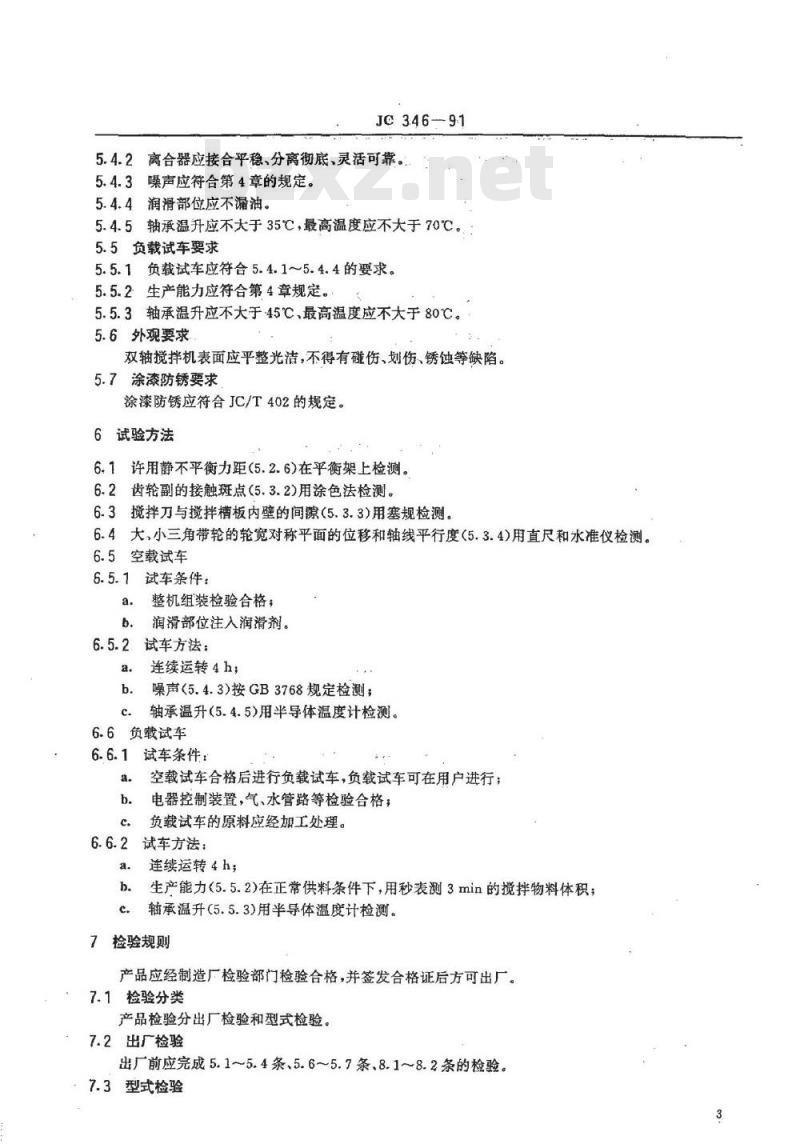

5.4.2离合器应接合平稳、分离彻底，灵活可靠。5.4.3噪声应符合第4章的规定。5.4.4润滑部位应不漏油。
5.4.5轴承温升应不大于35℃，最高温度应不大于70℃。5.5负载试车要求
5.5.1负载试车应符合5.4.1~5.4.4的要求。5.5.2生产能力应符合第4章规定。5.5.3轴承温升应不大于45℃、最高温度应不大于80℃。5.6外观要求
双轴搅拌机表面应平整光洁，不得有碰伤、划伤、锈蚀等缺陷。5.7涂漆防锈要求
涂漆防锈应符合JC/T402的规定。6试验方法
6.1许用静不平衡力距(5.2.6)在平衡架上检测。6.2齿轮副的接触斑点(5.3.2)用涂色法检测。6.3搅拌刀与搅拌槽板内壁的间隙（5.3.3)用塞规检测。6.4大，小三角带轮的轮宽对称平面的位移和轴线平行度（5.3.4)用直尺和水准仪检测。6.5空载试车
6.5.1试车条件：
整机组装检验合格；
润滑部位注入润滑剂。
6.5.2试车方法：
连续运转4h:
噪声<5.4.3）按GB3768规定检测；轴承温升（5.4.5）用半导体温度计检测。6.6负载试车
6.6.1试车条件：
空载试车合格后进行负载试车，负载试车可在用户进行；电器控制装置，气、水管路等检验合格；负载试车的原料应经加工处理。6.6.2试车方法：
连续运转4h;
生产能力（5.5.2)在正常供料条件下，用秒表测3min的搅拌物料体积；轴承温升(5.5.3)用半导体温度计检测。7检验规则
产品应经制造厂检验部门检验合格，并签发合格证后方可出厂。7.1检验分类
产品检验分出厂检验和型式检验。7.2出厂检验
出厂前应完成5.1~5.4条、5.6~5.7条、8.1~8.2条的检验。7.3型式检验
JC346--91

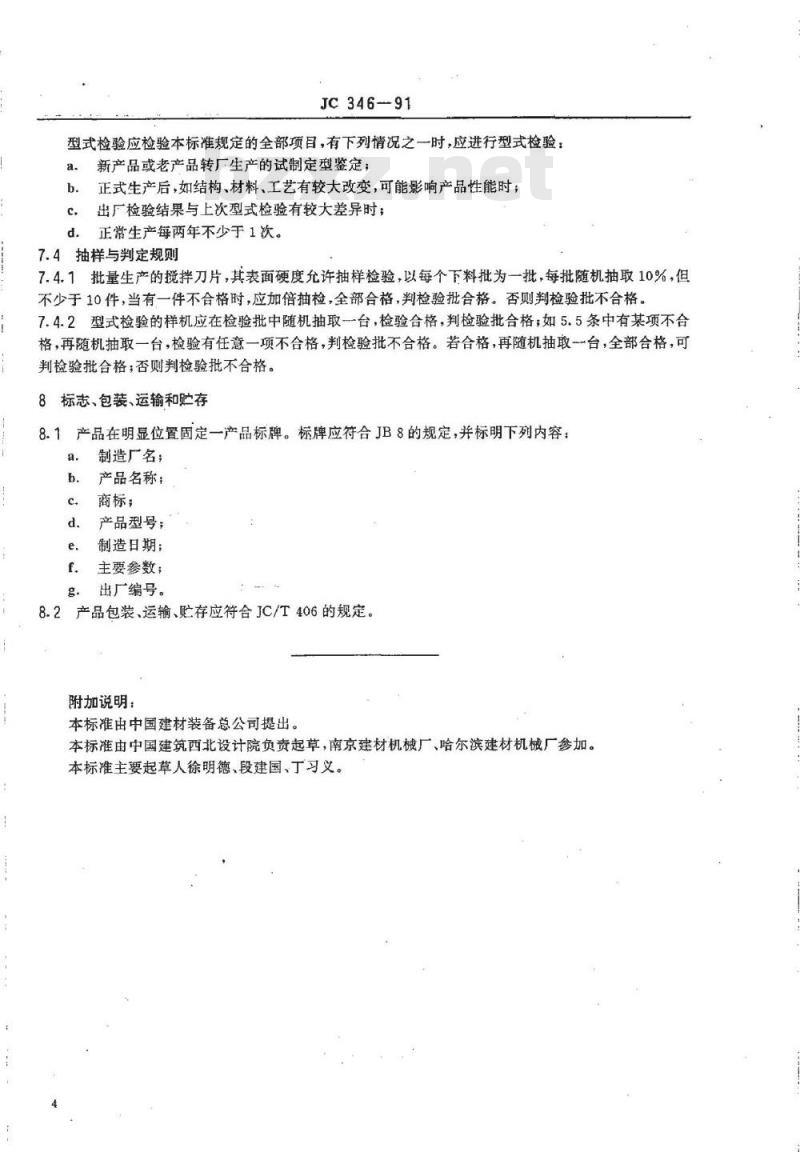

型式检验应检验本标准规定的全部项目，有下列情况之一时，应进行型式检验：a.
新产品或老产品转厂生产的试制定型鉴定；正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时：b.
c。出厂检验结果与上次型式检验有较大差异时；d．正常生产每两年不少于1次。7.4抽样与判定规则
7.4.1批量生产的搅拌刀片，其表面硬度允许抽样检验，以每个下料批为一批，每批随机抽取10%，但不少于10件，当有一件不合格时，应加倍抽检，全部合格，判检验批合格。否则判检验批不合格。7.4.2型式检验的样机应在检验批中随机抽取一台，检验合格，判检验批合格；如5.5条中有某项不合格，再随机抽取一台，检验有任意一项不合格，判检验批不合格。若合格，再随机抽取一台，全部合格，可判检验批合格；否则判检验批不合格。标志、包装、运输和贮存
产品在明显位置固定一产品标牌。标牌应符合JB8的规定，并标明下列内容：a.
制造厂名；
产品名称：
商标；
产品型号：
制造日期；
主要参数；
出厂编号。
8.2产品包装、运输、贮存应符合JC/T406的规定。附加说明：
本标准由中国建材装备总公司提出。本标准由中国建筑西北设计院负责起草，南京建材机械厂、哈尔滨建材机械厂参加。本标准主要起草人徐明德、段建国、丁习义。（京）新登字023号
中华人民共和国建材
行业标准
轴搅拌
JC346—91
中国标准出版社出版
(北京复外三里河）
中国标准出版社北京印刷厂印刷新华书店北京发行所发行各地新华书店经售版权专有不得翻印
开本880×12301/16印张1/2字数80001992年6月第一版1992年6月第一次印刷印数1-3000
书号：155066·2-8190
标目189-39
