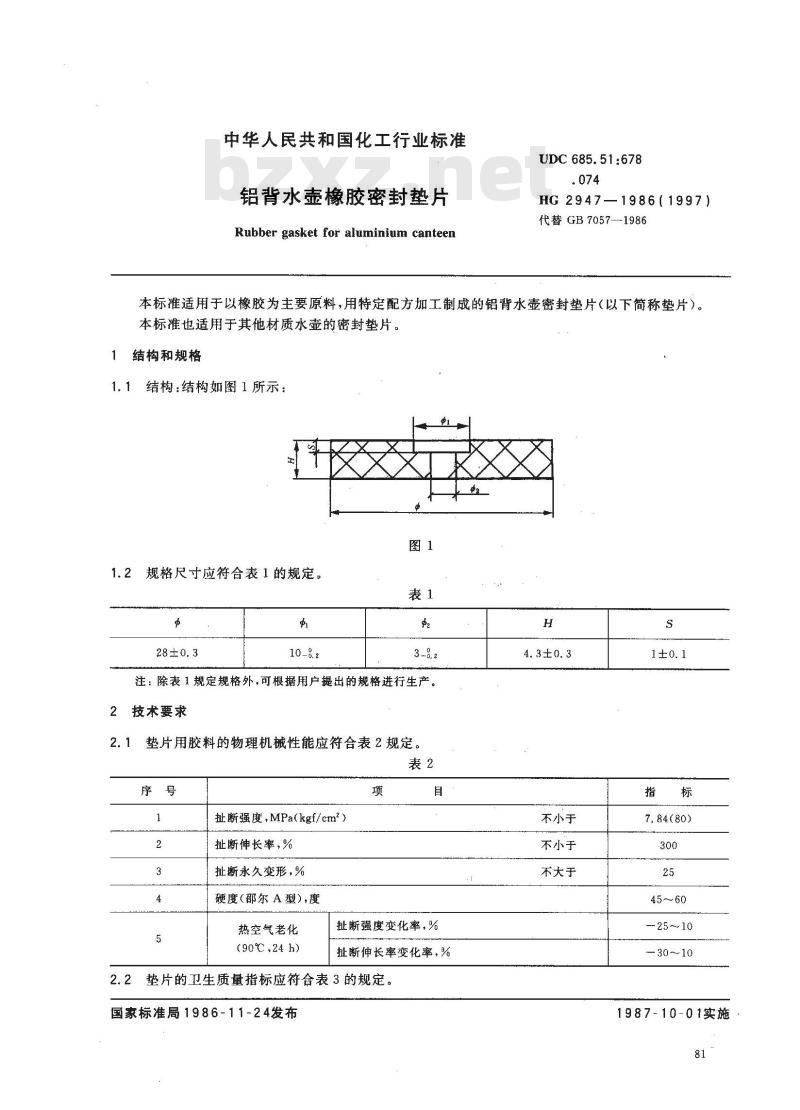

【化工行业标准(HG)】 铝背水壶橡胶密垫封片

中华人民共和国化工行业标准
铝背水壶橡胶密封垫片
Rubber gasket for aluminium canteenUDC 685.51:678
HG2947—1986(1997)
代替GB7057—1986
本标准适用于以橡胶为主要原料，用特定配方加工制成的铝背水壶密封垫片（以下简称垫片）。本标准也适用于其他材质水壶的密封垫片。结构和规格
结构：结构如图1所示：
规格尺寸应符合表1的规定。
注：除表1规定规格外，可根据用户提出的规格进行生产。技术要求
垫片用胶料的物理机械性能应符合表2规定。表2
扯断强度，MPa(kgf/cm2）
扯断伸长率，%
扯断永久变形，%
硬度（邵尔A型），度
热空气老化
(90℃,24 h)
扯断强度变化率，%
扯断伸长率变化率，%
2.2垫片的卫生质量指标应符合表3的规定。国家标准局1986-11-24发布
不小于Www.bzxZ.net
不小于
不大于
-25～10
—30~10
1987-10-01实施

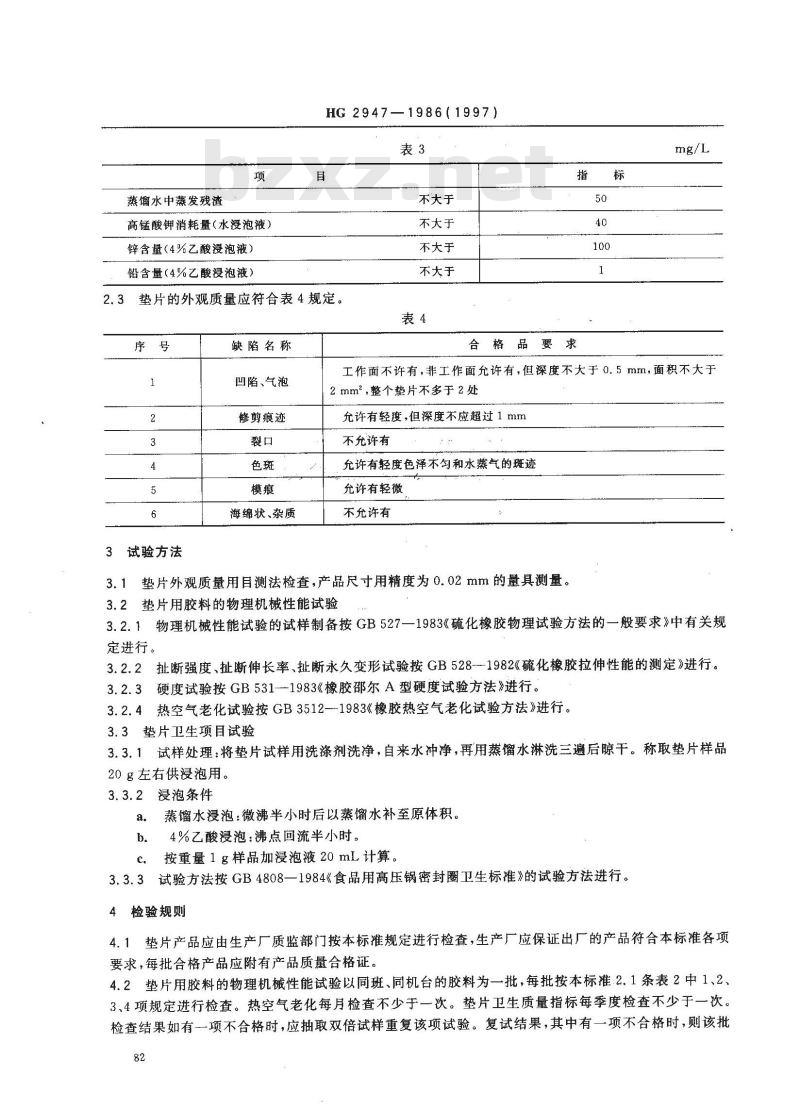

蒸馏水中蒸发残渣
高锰酸钾消耗量(水浸泡液）
锌含量（4%乙酸浸泡液）
铅含量(4%乙酸浸泡液）
HG 2947—1986(1997)
不大于
不大于
不大于
不大于
垫片的外观质量应符合表4规定。2.3
试验方法
缺陷名称
凹陷、气泡
修剪痕迹
海绵状、杂质
合格品要求
工作面不许有，非工作面允许有，但深度不大于0.5 mm，面积不大于2mm2，整个垫片不多于2处
允许有轻度,但深度不应超过 1 mm不允许有
允许有轻度色泽木勾和水蒸气的斑迹允许有轻微
不允许有
垫片外观质量用目测法检查，产品尺寸用精度为0.02mm的量具测量。3.1
3.2垫片用胶料的物理机械性能试验3.2.1物理机械性能试验的试样制备按GB527一1983《硫化橡胶物理试验方法的一般要求》中有关规定进行。
3.2.2扯断强度、扯断伸长率、扯断永久变形试验按GB528--1982《硫化橡胶拉伸性能的测定》进行。3.2.3硬度试验按GB531-1983《橡胶邵尔A型硬度试验方法》进行。3.2.4热空气老化试验按GB3512-1983《橡胶热空气老化试验方法》进行。3.3垫片卫生项目试验
试样处理：将垫片试样用洗涤剂洗净，自来水冲净，再用蒸馏水淋洗三遍后晾干。称取垫片样品3.3.1
20g左右供浸泡用。
浸泡条件
蒸馏水浸泡：微沸半小时后以蒸馏水补至原体积。4%乙酸浸泡：沸点回流半小时。按重量1g样品加浸泡液20mL计算。3.3.3试验方法按GB4808一1984《食品用高压锅密封圈卫生标准》的试验方法进行。4检验规则
4.1垫片产品应由生产厂质监部门按本标准规定进行检查，生产厂应保证出厂的产品符合本标准各项要求，每批合格产品应附有产品质量合格证。4.2垫片用胶料的物理机械性能试验以同班、同机台的胶料为一批，每批按本标准2.1条表2中1、2、3、4项规定进行检查。热空气老化每月检查不少于一次。垫片卫生质量指标每季度检查不少于一次。检查结果如有一项不合格时，应抽取双倍试样重复该项试验。复试结果，其中有一项不合格时，则该批82
胶料或产品为不合格品。
HG2947-1986(1997)

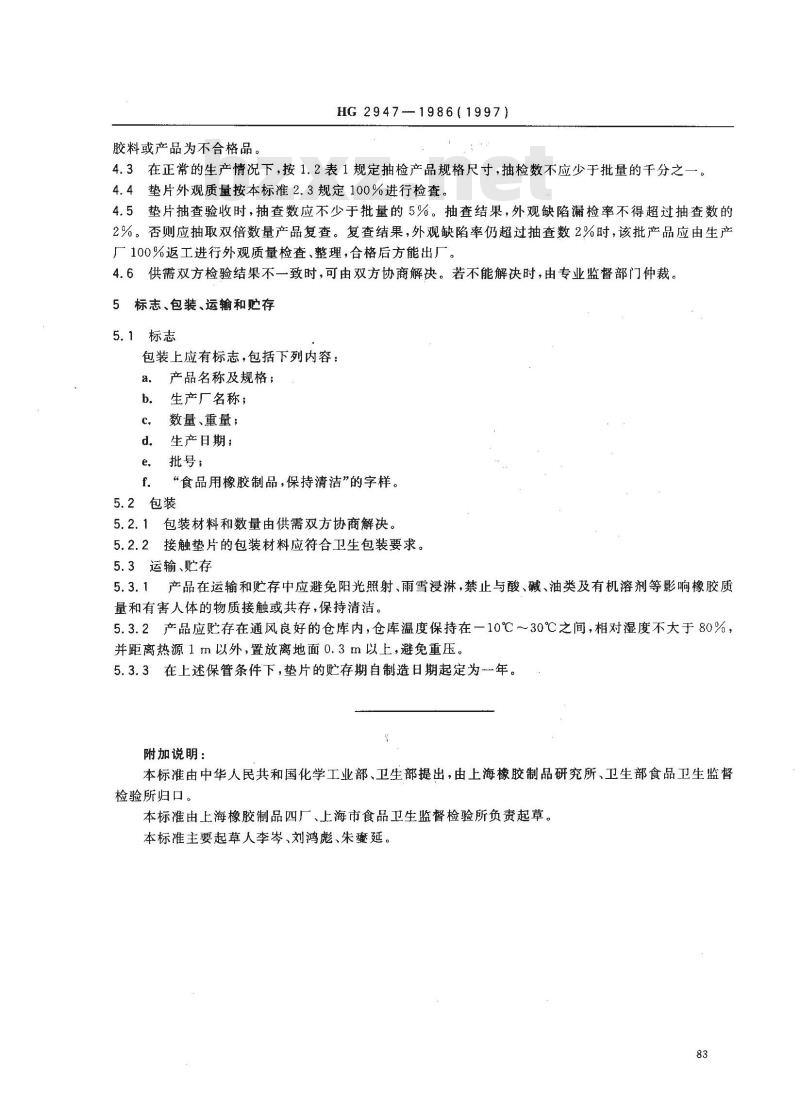

4.3在正常的生产情况下，按1.2表1规定抽检产品规格尺寸，抽检数不应少于批量的干分之一4.4垫片外观质量按本标准2.3规定100%进行检查。4.5垫片抽查验收时，抽查数应不少于批量的5%。抽查结果，外观缺陷漏检率不得超过抽查数的2%。否则应抽取双倍数量产品复查。复查结果，外观缺陷率仍超过抽查数2%时，该批产品应由生产厂100%返工进行外观质量检查、整理，合格后方能出厂4.6供需双方检验结果不一致时，可由双方协商解决。若不能解决时，由专业监督部门仲裁。标志、包装、运输和贮存
5.1标志
包装上应有标志，包括下列内容：a.
产品名称及规格；
生产厂名称；
数量、重量；
生产日期；
批号；
“食品用橡胶制品，保持清洁”的字样。5.2包装
5.2.1包装材料和数量由供需双方协商解决。5.2.2接触垫片的包装材料应符合卫生包装要求。5.3运输、贮存
5.3.1产品在运输和贮存中应避免阳光照射、雨雪浸淋，禁止与酸、碱、油类及有机溶剂等影响橡胶质量和有害人体的物质接触或共存，保持清洁。5.3.2产品应贮存在通风良好的仓库内，仓库温度保持在一10℃～30℃之间，相对湿度不大于80%，并距离热源1m以外,置放离地面0.3m以上，避免重压。5.3.3在上述保管条件下，垫片的贮存期自制造日期起定为一年。附加说明：
本标准由中华人民共和国化学工业部、卫生部提出，由上海橡胶制品研究所、卫生部食品卫生监督检验所归口。
本标准由上海橡胶制品四厂、上海市食品卫生监督检验所负责起草。本标准主要起草人李岑、刘鸿彪、朱延。83
