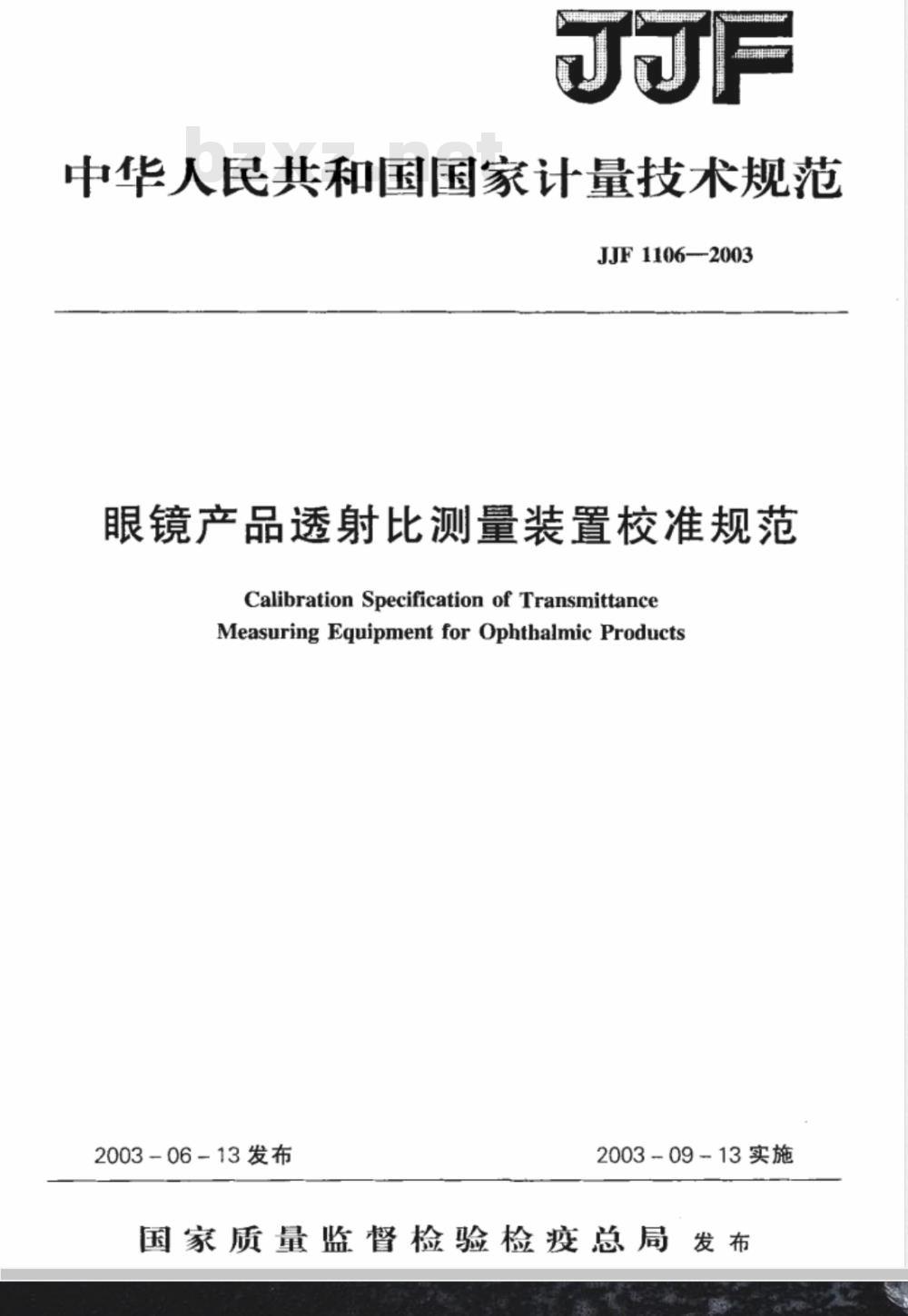

【国家计量标准(JJ)】 眼镜产品透射比测量装置校准规范

中华人民共和国国家计量技术规范JJF1106—2003
眼镜产品透射比测量装置校准规范Calibration Specification of TransmittanceMeasuring Equipment for Ophthalmic Products2003-06-13发布
2003-09-13实施

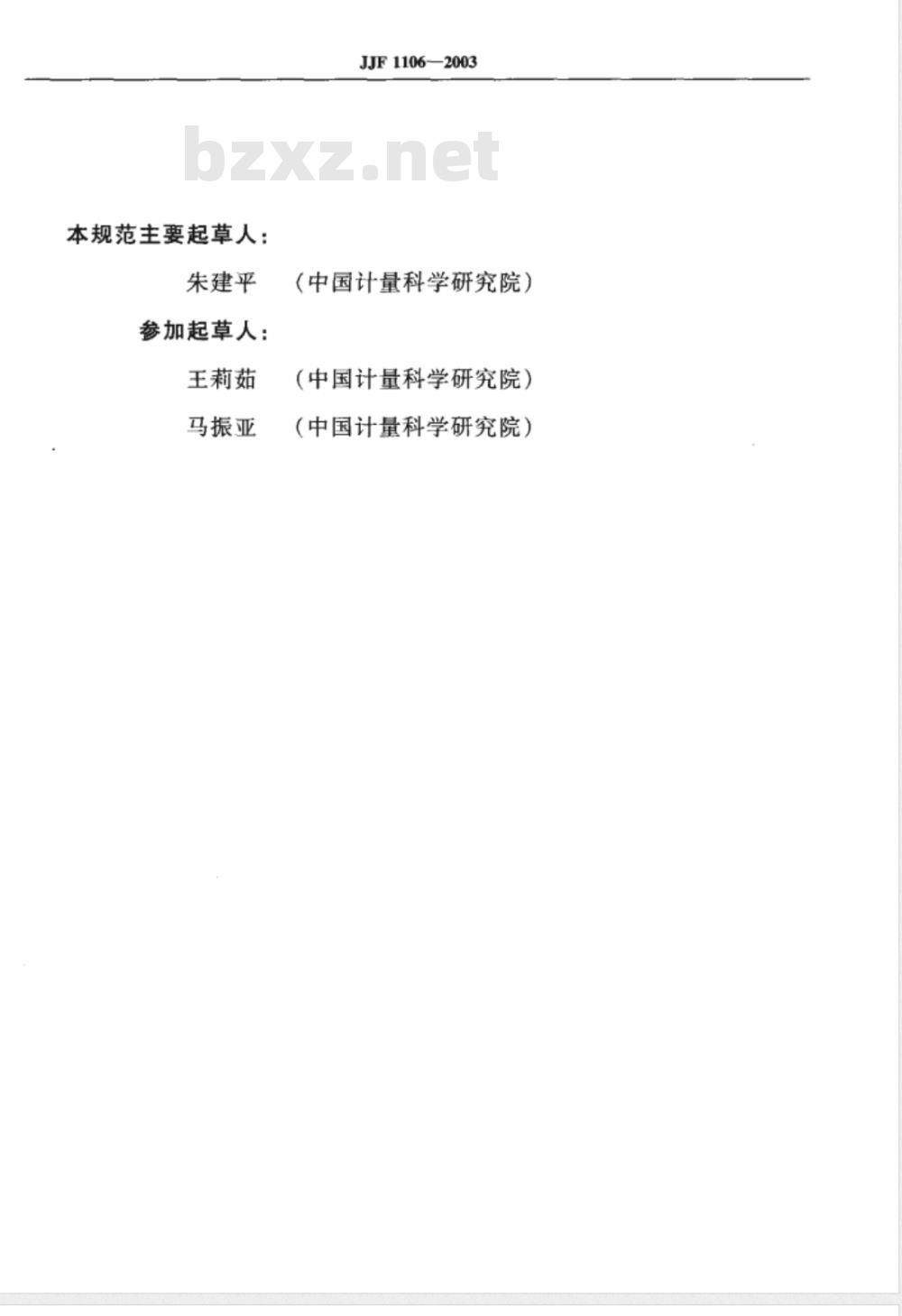

国家质量监督检验检疫总局发布本规范主要起草人：
朱建平
参加起草人：
王莉茹
马振亚
JJF1106—2003
（中国计量科学研究院）
（中国计量科学研究院）
（中国计量科学研究院）

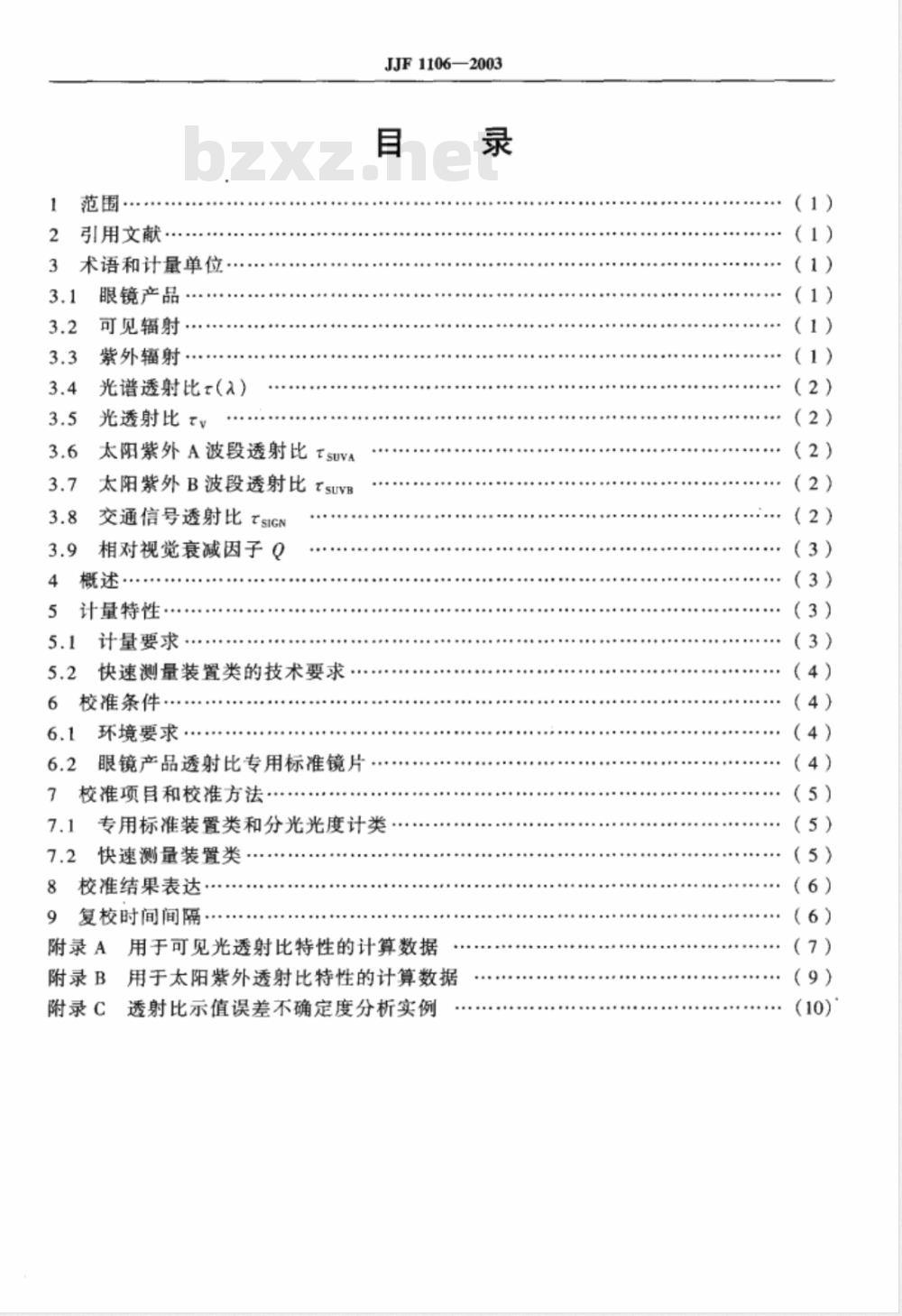

引用文献·
术语和计量单位
眼镜产品·
可见辐射
紫外辐射…
光谱透射比（）
光透射比Tv
太阳紫外A波段透射比SUVA
太阳紫外B波段透射比TsUVB
交通信号透射比TsSIGN
相对视觉衰减因子Q
5计量特性·
5.1计量要求
快速测量装置类的技术要求
6校准条件，
6.1环境要求
6.2眼镜产品透射比专用标准镜片7校准项目和校准方法···
JJF1106—2003
专用标准装置类和分光光度计类7.2快速测量装置类
8校准结果表达·
9复校时间间隔..
附录A用于可见光透射比特性的计算数据附录B
附录C
用于太阳紫外透射比特性的计算数据透射比示值误差不确定度分析实例录
（1）
（3）
（3）
（4）
（4）
（6）
JF1106--2003

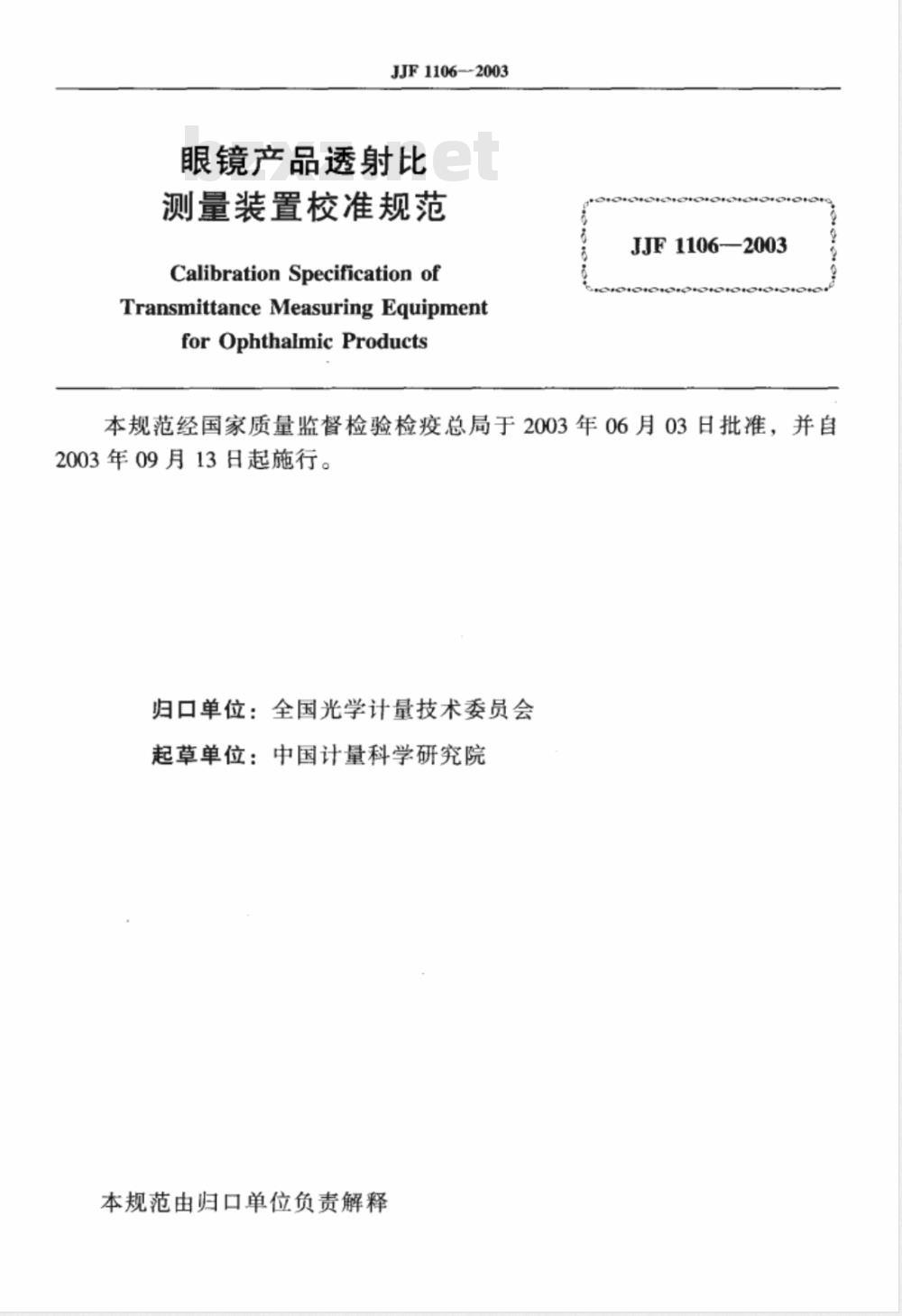

眼镜产品透射比
测量装置校准规范
Calibration Specification ofTransmittanceMeasuringEquipmentfor Ophthalmic Products
JJF1106—2003
本规范经国家质量监督检验检疫总局于2003年06月03日批准，并自2003年09月13日起施行。
归口单位：全国光学计量技术委员会起草单位：中国计量科学研究院本规范由归口单位负责解释

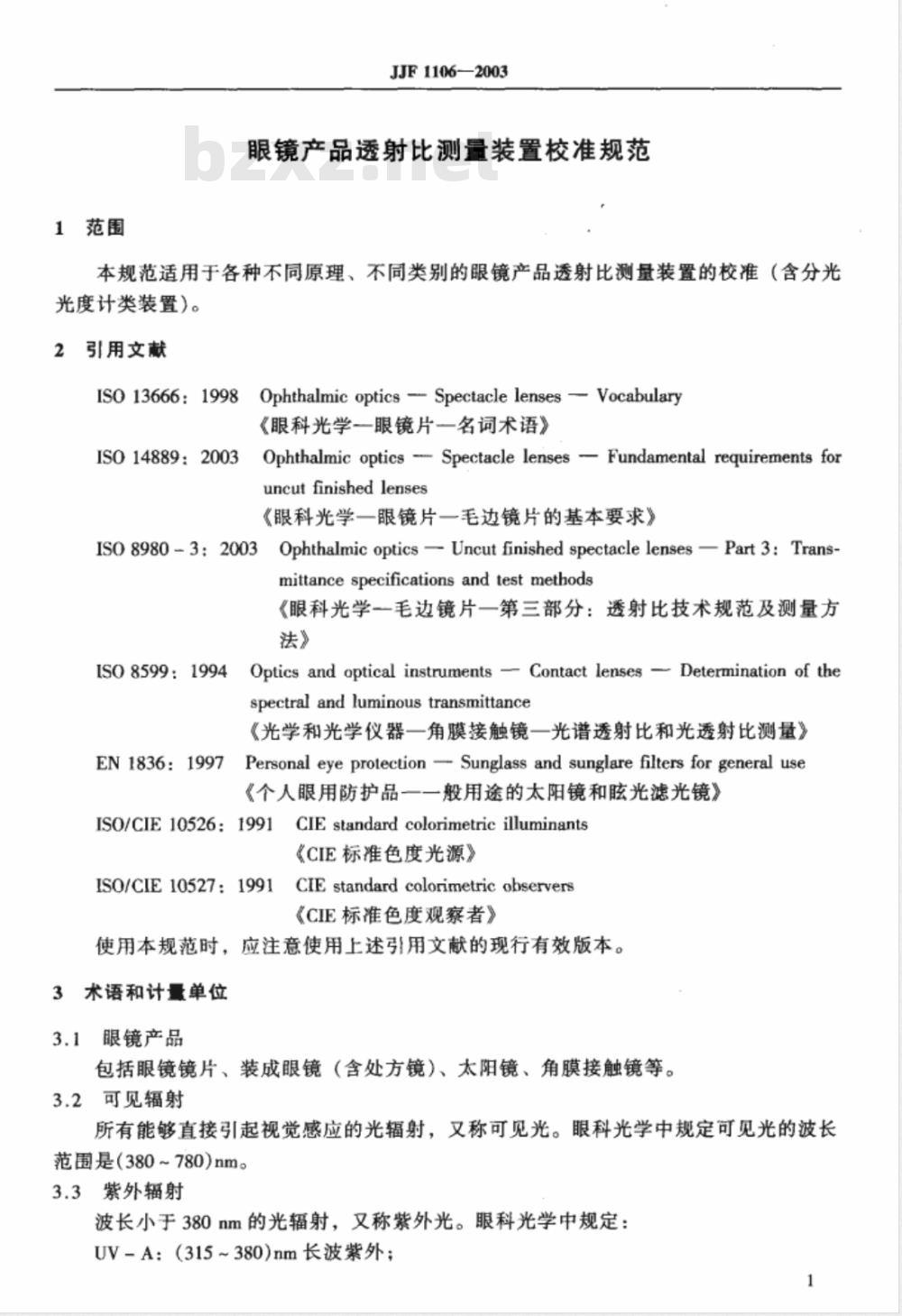

1范围
JJF1106—2003
眼镜产品透射比测量装置校准规范本规范适用于各种不同原理、不同类别的眼镜产品透射比测量装置的校准（含分光光度计类装置）。
2引用文献
3Ophthalmic optics-Spectaclelenses-VocabularyISO13666：1998
《眼科光学一眼镜片一名词术语》IS014889：2003
Ophthalmic optics --- Spectacle lenses - Fundamental requirements foruncutfinished lenses
《眼科光学一眼镜片一毛边镜片的基本要求》IS08980-3：2003
Ophthalmic opticsUncutfinished spectacle lensesPart3:Trans-mittance specifications and test methods《眼科光学一毛边镜片一第三部分：透射比技术规范及测量方法》
ISO8599：1994
Opticsandopticalinstruments-Contactlenses-Determinationof thespectral and luminous transmittance《光学和光学仪器一角膜接触镜一光谱透射比和光透射比测量》Personal eye protection-Sunglass and sunglare filtersforgeneral useEN1836：1997
《个人眼用防护品一一般用途的太阳镜和眩光滤光镜》ISO/CIE10526：1991
CIE standard colorimetric illuminants《CIE标准色度光源》
CIE standard colorimetric observersIS0/CIE10527：1991
《CIE标准色度观察者》
使用本规范时，应注意使用上述引用文献的现行有效版本。3术语和计量单位
眼镜产品
包括眼镜镜片、装成眼镜（含处方镜）、太阳镜、角膜接触镜等。3.2可见辐射
所有能够直接引起视觉感应的光辐射，又称可见光。眼科光学中规定可见光的波长范围是（380~780）nm。
3.3紫外辐射
波长小于380nm的光辐射，又称紫外光。眼科光学中规定：UV-A：（315~380)nm长波紫外；1
JJF1106—2003
UV~B：（280~315)nm中波紫外；UV-C：（200~280）nm短波紫外。3.4光谱透射比（入）
在任意指定的某一波长（入）处，透过镜片的光谱辐通量与人射光谱辐通量之比。3.5光透射比Ty
透过物体的光通量与人射光通量之比。()V(a)Sa(a)da
V()Sna()a
（)——定义见3.4；
式中：
×100%
V(入）日光下平均人眼光谱光视效率函数（见附录A)；Sp65a（a)
CIE标准光源D65的光谱分布函数（见附录A)。3.6太阳紫外A波段透射比TsuVA
(315~380)nm的光谱透射比r（>）与Esa（入）和S（>）的加权平均透射比。(a)Es(a)s(a)da
式中：
（）—-定义见3.4；
Es(a)-
Esa(a)s(a)da
×100%
-太阳辐射的光谱功率分布函数（见附录B）；紫外辐射的相对光谱光效率函数（见附录B)。3.7太阳紫外B波段透射比TsUVB
(280~315)nm的光谱透射比z（a）与Esa（入)和S（a)的加权平均透射比。r()Es()S(a)da
式中：
Esa(a)和 S(a)-
定义见3.4；
定义见3.6。
3.8交通信号透射比TsICM
E()s()da
(380~780)nm的光谱透射比（入）与s（α），V(入）和S（a)的加权平均透射比。()s(a)V(a)s()d)
式中：
ts(a)-
SAa(a)
Ts()V()S()da
定义见3.4；
交通信号滤色片（红、黄、绿、蓝)的光谱透射比（见附录A)；定义见3.5；
CIE标准光源A的光谱分布函数（见附录A）。(1)
3.9相对视觉衰减因子0
JJF 1106-2003
定义为交通信号透射比SIGs和光透射比v之比。主要用于评价眼镜产品识别交通信号的能力。
Q=sICN
式中：
4概述
tv——定义见3.5；
TSIGN—定义见3.8。
眼镜产品透射比测量装置可分为三大类：(5)
第一类是指能直接对眼镜产品在（280~780）nm波段范围内的透射比指标进行无破坏性（如配装眼镜不需拆卸）测量的装置（以下简称专用标准装置类）。其基本测量原理是：首先在（280~780)nm波段内测出被检样品的光谱透射比（可见光波段取样间隔不超过10nm，紫外波段取样间隔不超过5nm），在可见光波段利用CIE标准光源D65光谱分布函数和人眼光谱光视效率函数获得可见光加权函数；在紫外波段利用太阳辐射光谱功率分布函数和紫外辐射相对光谱光效率函数获得紫外辐射加权函数。积分后最终分别得到被检样品的光透射比ty、太阳紫外A波段透射比tsuva和太阳紫外B波段透射比tsuva三个基本指标。对于有特殊要求的眼镜产品（如太阳镜、角膜接触镜等），还应根据产品特点采用相应的加权函数处理，并测量其他相关指标（如相对视觉衰减因子Q等)。
第二类（以下简称分光光度计类）是指按照传统的方法利用分光光度计测量平光样品【指屈光度为（0~±0.25）m-1、厚度通常为（2.0±0.1)mim的样品］在（280~780)nm波段范围内的光谱透射比（可见光波段取样间隔不超过10nm，紫外波段取样间隔不超过5nm），然后通过手工或编程计算的方法，进行与第一类装置相同的加权积分，最后得到tv，tsuvA，TsUvB和其他相关指标。第三类（以下简称快速测量装置类）是指利用特定的光源和滤光片来得到紫外波段（280~380）nm的测量光束，照射被测样品后，直接测量透射光束的能量高低，可以快速判断样品在这一波段的透射比是否为零。5计量特性
5.1计量要求
适用于专用标准装置类和分光光度计类。5.1.1波长范围
至少应包括（280~780)nm，并按照下列波段进行划分：UV-B：（280~315)nm中波紫外；UV-A：（315380)nm长波紫外；
V：（380~780)nm可见光。
5.1.2透射比测量重复性
JJF 11062003
用于对外出具公正数据（如产品计量和质检）的测量装置的透射比测量重复性应不天于1.5%。
用于商业用途的测量装置的透射比测量重复性应不大于2%。5.1.3透射比示值误差
用于对外出具公正数据（如产品计量和质检）的测量装置的透射比示值误差的绝对值应不大于2%。
用于商业用途的测量装置的透射比示值误差的绝对值应不大于3%。5.1.4相对视觉衰减因子Q的示值误差用于对外出具公正数据（如产品计量和质检）的测量装置的相对视觉衰减因子Q的示值误差的绝对值应不大于0.02。用于商业用途的测量装置的相对视觉衰减因子Q的示值误差的绝对值应不大于0.04。
5.2快速测量装置类的技术要求
快速测量装置类仪器应能准确判断被测眼镜产品在紫外波段（280~380)nm的透射比是否为零。
6校准条件
6.1环境要求
温度：（23±5）℃
湿度：<85%RH
6.2眼镜产品透射比专用标准镜片专用标准镜片的透射比量值应从“眼镜片中心透射比国家计量标准测量装置”上直接溯源和传递。
6.2.1中心透射比标准镜片
用于校准专用标准装置类和分光光度计类的透射比测量重复性、透射比示值误差和相对视觉衰减因子Q的示值误差。由平面平光、球面平光、+4m-1球镜片、-4m1球镜片、+2m-1柱镜片、-2m-柱镜片六个无色镜片和两个0m-的有色镜片共计八片组成。六个无色镜片每片均带有Tv，Tsuva和suve三个透射比标准值；两个有色镜片每片均带有QR，Q，Qc和QB四个相对视觉衰减因子标准值。6.2.2平光透射比标准镜片
只适用于校准分光光度计类的透射比测量重复性、透射比示值误差和相对视觉衰减因子Q的示值误差。
由平面平光、球面平光两个无色镜片和两个0m-1的有色镜片共计四片组成。两个无色镜片每片均带有tv，TsuvA和TsuvB三个透射比标准值；两个有色镜片每片均带有Qa，QY，Qc和Q：四个相对视觉衰减因子标准值。6.2.3快速测量装置标准镜片
只适用于校准快速测量装置类。JJF1106—2003
由屈光度为（0±2）m-的两片无色镜片组成，其UV-B波段透射比均小于1%；UV-A波段透射比分别为：4%和小于1%。7校准项自和校准方法
7.1专用标准装置类和分光光度计类7.1.1波长范围
按照5.1.1的要求，运行被校装置进行一次透射比测量，检查其测量结果给出的波长范围是否包括UV-B，UV-A和可见光三个波段。7.1.2透射比测量重复性
7.1.2.1专用标准装置类：按照5.1.2的要求，选用6.2.1中的六个无色镜片，每片至少连续测量3次，分别得到透射比测量值。取其中3次透射比测量值极差最大的那个镜片的极差值作为该装置的透射比测量重复性。7.1.2.2分光光度计类：按照5.1.2的要求，选用6.2.1或6.2.2中的平面平光和球面平光两个标准镜片，每片至少连续测量3次，利用测得的光谱透射比，经过手工或编程计算后得到透射比值。取其中3次透射比值极差最大的那个镜片的极差值作为该装置的透射比测量重复性。
7.1.3透射比示值误差
7.1.3.1专用标准装置类：按照5.1.3的要求，选用6.2.1中的六个无色镜片，每片至少连续测量3次，分别得到透射比测量值。计算其平均值，并与标准值进行比较，取其中最大的差值作为该装置的透射比示值误差。7.1.3.2分光光度计类：按照5.1.3的要求，选用6.2.1或6.2.2中的平面平光和球面平光两个标准镜片，每片至少连续测量3次，利用测得的光谱透射比，经过手工或编程计算后得到透射比值。计算其平均值，并分别与标准值进行比较，取其中最大的差值作为该装置的透射比示值误差。
7.1.4相对视觉衰减因子Q的示值误差7.1.4.1专用标准装置类：按照5.1.4的要求，选用6.2.1中的两个有色镜片，每片至少连续测量3次，得到相对视觉衰减因子Q的测量值。计算其平均值，并分别与标准值进行比较，其中最大差值即为该装置的相对视觉衰减因子Q的示值误差。7.1.4.2分光光度计类：按照5.1.4的要求，选用6.2.1或6.2.2中的两个有色镜片，每片至少连续测量3次，利用测得的光谱透射比，经过手工或编程计算后得到相对视觉衰减因子Q。计算其平均值，并分别与标准值进行比较，其中最大差值即为该装置的相对视觉衰减因子Q的示值误差。7.2快速测量装置类
按照5.2的要求，分别用6.2.3中的两个标准镜片，对快速测量装置进行校准。每片至少连续测量3次。在每次测量中，当使用UV-A波段透射比小于1%的标准镜片时，该装置应显示透射比为零；当使用UVA波段透射比为4%的标准镜片时，该装置应显示透射比不为零。
8校准结果表达
JJF1106—2003
校准结果应在校准证书或校准报告上反映。校准证书或报告应至少包括以下信息：a）标题，如“校准证书”或“校准报告”；b）实验室名称和地址；
c）进行校准的地点（如果不在实验室内进行校准）；d）证书或报告的惟一性标识（如编号），每页及总页数的标识：e）送校单位的名称和地址；此内容来自标准下载网
f）被校对象的描述和明确标识；g）进行校准的日期，如果与校准结果的有效性和应用有关时，应说明被校对象的接收日期；
h）如果与校准结果的有效性和应用有关时，应对抽样程序进行说明：i）对校准所依据的技术规范的标识，包括名称及代号；i）本次校准所用测量标准的溯源性及有效性说明；k）校准环境的描述；
1）校准结果及其测量不确定度的说明；m）校准证书应指明各项指标是否符合计量性能要求或通用技术要求；n）校准证书应注明被校装置的测量对象和测量范围限制，如“该装置只能用于平光样品的测量”等；
0）校准证书或校准报告签发人的签名、职务或等效标识，以及签发日期；p）校准结果仅对被校对象的本次校准有效的声明；g）未经实验室书面批准，不得部分复制证书或报告的声明。测量不确定度评定与表示般应符合JJF1059-1999《测量不确定度评定与表示》的要求，包括不确定度的来源及其分类、不确定度合成的公式和表示形式等（附录C给出了不确定度分析的-个实例）。9复校时间间隔
建议复校时间间隔不超过1年。
附录A
红色信号
JJF1106—2003
用于可见光透射比特性的计算数据S(A)tsIC(A)V(A)
黄色信号
绿色信号
*：对蓝色信号、
用3200K的光谱分布代替标准A光源。蓝色信号，
Spasi(a)V(a)
