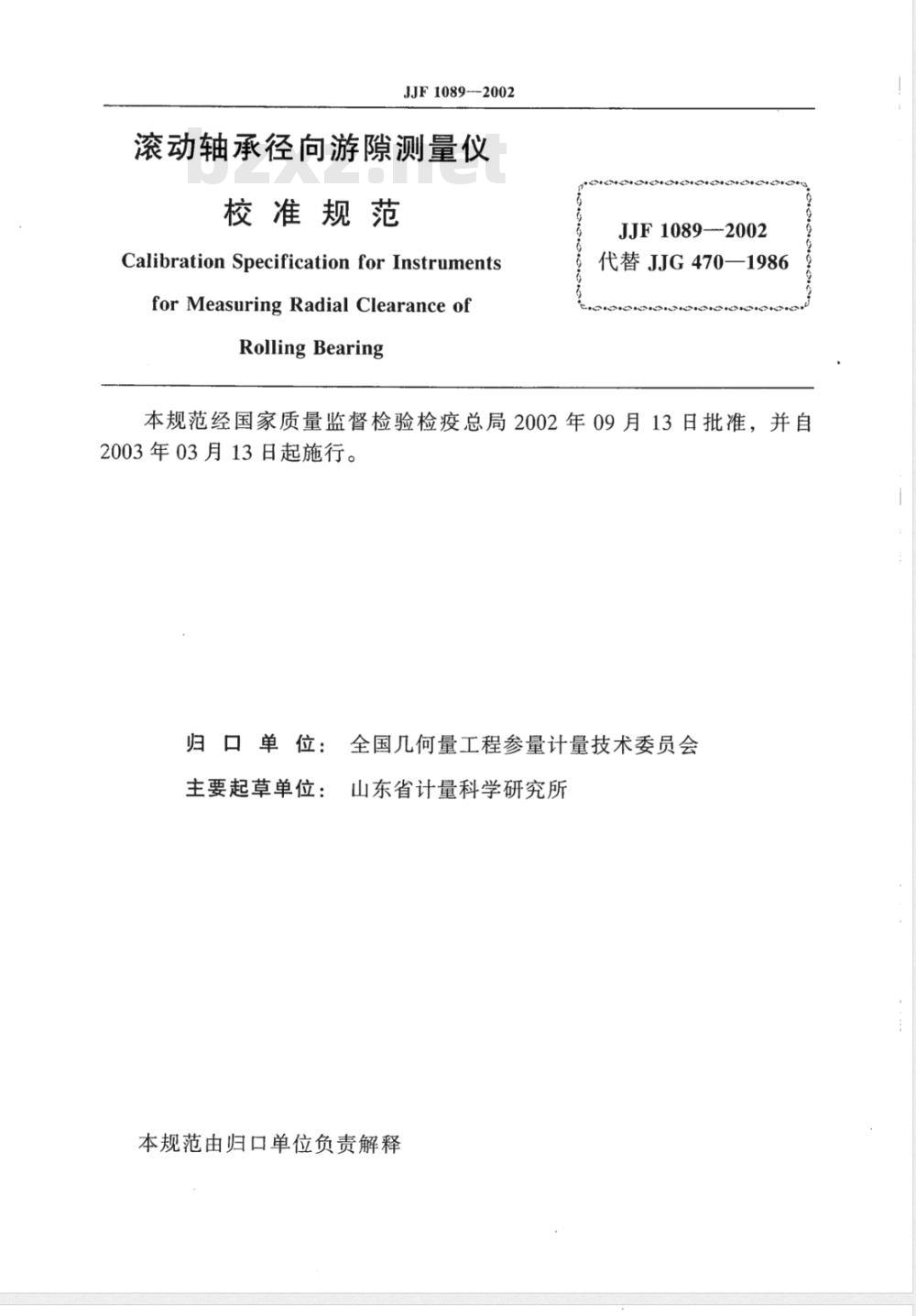

本规范经国家质量监督检验检疫总局2002年09月13日批准，并自2003年03月13日起施行。
归口单位：全国几何量工程参量计量技术委员会主要起草单位：山东省计量科学研究所本规范由归口单位负责解释
本规范主要起草人：
李永佐
夏霄红
姜延波
李晓和
JJF1089--2002
（山东省计量科学研究所）
（山东省计量科学研究所）
（山东省计量科学研究所）
（山东省计量科学研究所）
范围·
引用文献

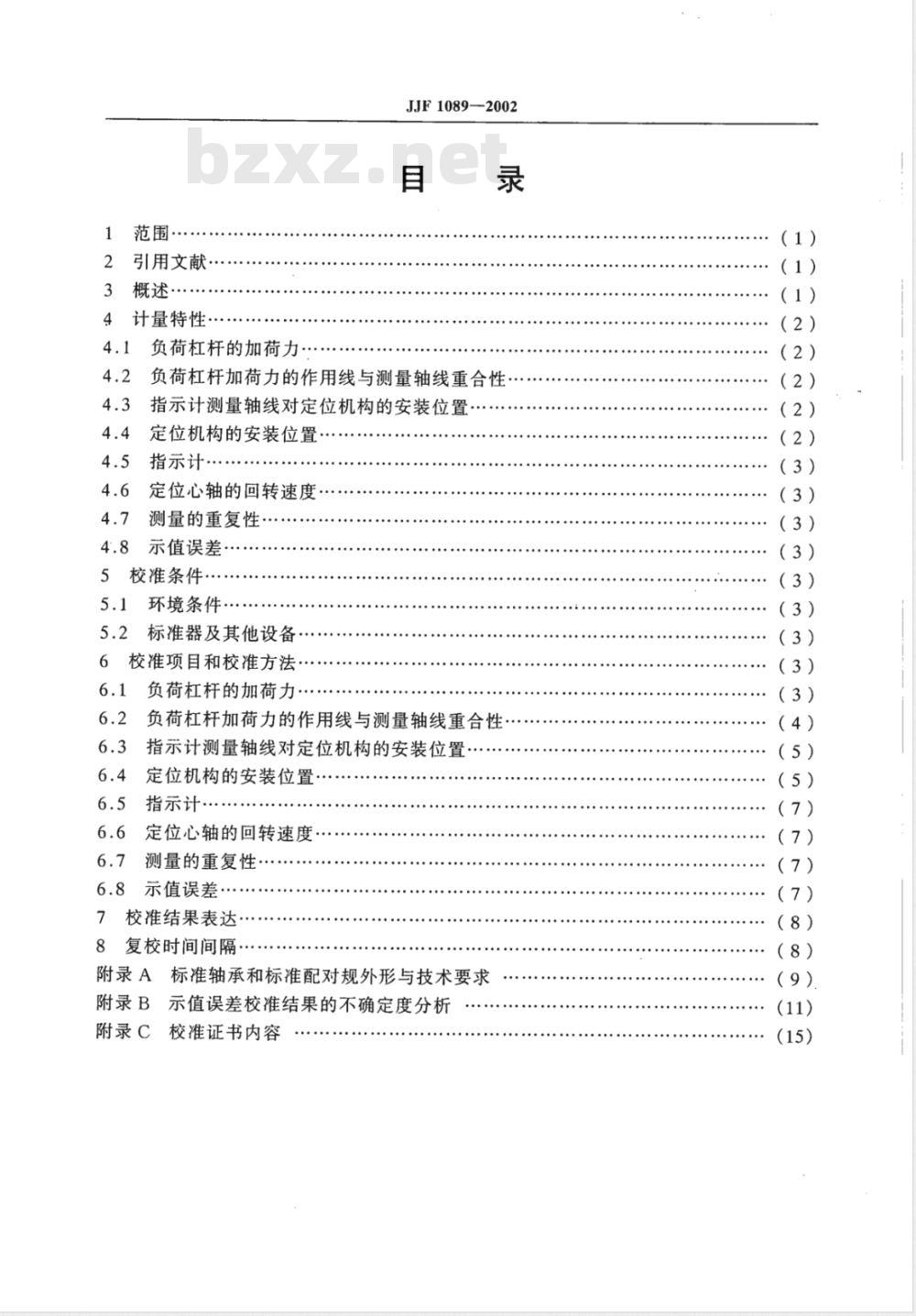

3概述…
计量特性
4.1负荷杠杆的加荷力·.
JJF1089—2002
4.2负荷杠杆加荷力的作用线与测量轴线重合性4.3
指示计测量轴线对定位机构的安装位置.定位机构的安装位置
指示计
定位心轴的回转速度
测量的重复性
示值误差
5校准条件
环境条件，
5.2标准器及其他设备·www.bzxz.net
6校准项目和校准方法··
负荷杠杆的加荷力·
负荷杠杆加荷力的作用线与测量轴线重合性指示计测量轴线对定位机构的安装位置·6.3
定位机构的安装位置·
指示计：
定位心轴的回转速度
测量的重复性
示值误差
校准结果表达·
复校时间间隔·
附录A
附录B
附录C
标准轴承和标准配对规外形与技术要求示值误差校准结果的不确定度分析校准证书内容
（1）
（1）
（1）
（2）
（2）
（2）
（3）
（3）
（3）
（3）
（3）
（4）
（5）
（8）
（8）

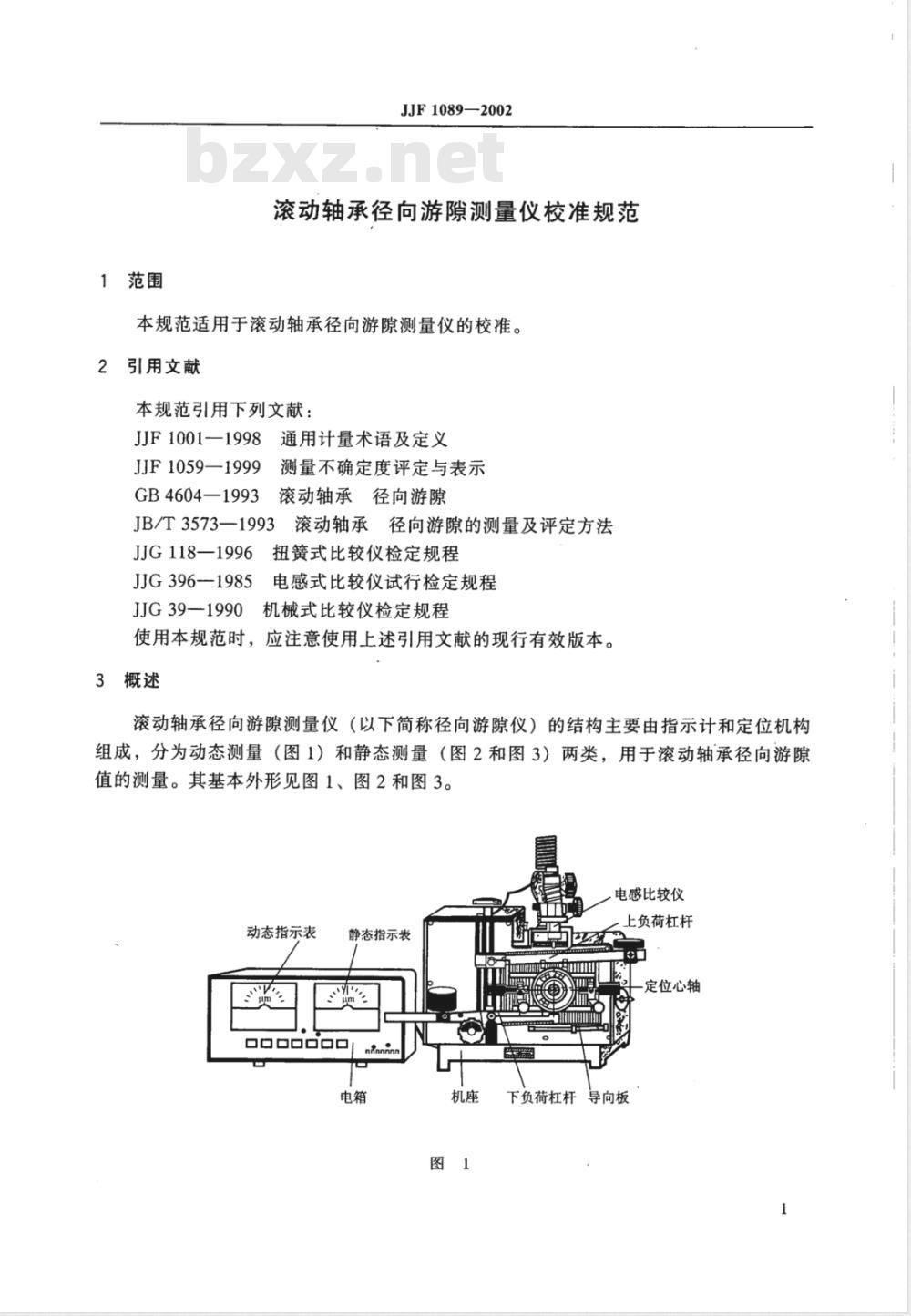

1范围
JJF1089—2002
滚动轴承径向游隙测量仪校准规范本规范适用于滚动轴承径向游隙测量仪的校准。2引用文献
本规范引用下列文献：
JJF1001—1998通用计量术语及定义JJF1059一1999测量不确定度评定与表示GB4604—1993
滚动轴承径向游隙
JB/T3573一1993滚动轴承径向游隙的测量及评定方法JJG118一1996扭簧式比较仪检定规程JJG396-1985
电感式比较仪试行检定规程
JJG39—1990机械式比较仪检定规程使用本规范时，应注意使用上述引用文献的现行有效版本。3概述
滚动轴承径向游隙测量仪（以下简称径向游隙仪）的结构主要由指示计和定位机构组成，分为动态测量（图1）和静态测量（图2和图3）两类，用于滚动轴承径向游隙值的测量。其基本外形见图1、图2和图3。电感比较仪
动态指示表
静态指示表
000000
上负荷杠杆
定位心轴
下负荷杠杆导向板
微调装置
指示计
上负荷杠杆
下负荷杠杆
基体-
4计量特性
4.1负荷杠杆的加荷力
JJF1089—2002
指示计
消隙沟
可换心轴
紧固手柄
4.1.1加荷力在（0.3～20）N时，其误差为±10%。4.1.2加荷力为（>20～50）N时，其误差为±4%。4.1.3加荷力为（>50～150）N时，其误差为±4%。4.2负荷杠杆加荷力的作用线与测量轴线重合性图
加荷手柄
上负荷杠杆
定位心轴
下负荷杠杆
导向立柱
负荷杠杆加荷力的作用线与测量轴线应重合。对负荷杠杆工作端为滚柱结构的，其径向跳动量不大于5μm。
4.3指示计测量轴线对定位机构的安装位置4.3.1测量轴线应通过定位心轴及可换轴承座径向平面的中心，在轴向位置上偏离不大于0.25mm，在径向位置上不大于0.5mm。4.3.2图1和图2结构的径向游隙仪的指示计测量轴线，对定位心轴圆柱面的垂直度为±3°（或10mm长度上不大于0.5mm）。4.4定位机构的安装位置
（4.4.1～4.4.6条为对图1结构而言）4.4.1定位心轴圆柱面对回转轴线的径向跳动量不大于0.5μm；轴向跳动量不大于2 μm。
4.4.2定位心轴回转轴线对轴承外圈定位面导向板的垂直度不大于5μm。4.4.3可换轴承座圆柱面对回转轴线的径向跳动量不大于5μm。2
JJF1089-2002
4.4.4可换轴承座端面对回转轴线的轴向跳动量不大于5um。4.4.5轴承外圈定位面导向板的平面度在Φ100mm范围内不大于3μm。轴承外圈两定位棒的直线度和直径尺寸的相互差为不大于2μm。4.4.6
4.4.7图3结构的径向游隙仪，其可换轴承座的径向跳动量和端面的轴向跳动量不大于0.01mm。
4.5指示计
配置不同的指示计按相应的国家计量技术法规的要求。4.6定位心轴的回转速度
定位心轴的回转速度（仅对图1结构的径向游隙仪要求）不大于100r/min。4.7测量的重复性
4.7.1图1结构的径向游隙仪，测量的重复性不大于1μm。4.7.2图2结构的径向游隙仪，在（Φ8～Φ80）mm范围时，测量的重复性不大于1.2μm；在（>Φ80～Φ180）mm范围时，测量的重复性不大于2μm。4.7.3图3结构的径向游隙仪，测量的重复性不大于1.5μm。4.8示值误差
4.8.1图1结构的径向游隙仪示值误差为±1.2um。4.8.2图2结构的径向游隙仪，在（$8～Φ80）mm范围时，示值误差为土1.5um；在（>Φ80～Φ180）mm范围时，示值误差为±2.5μm。4.8.3图3结构的径向游隙仪，示值误差为土2.0μm。注：作为校准，不判断合格与否。上述计量特性的指标仅供参考。5校准条件
5.1环境条件
5.1.1校准时室内温度应为（20±5)℃；室温变化：≤1℃/h；被校准径向游隙仪和校准器具在室内平衡温度时间≥8h。5.1.2校准工作应在稳固的、无振动的工作台上进行。5.2标准器及其他设备
配对标准规、标准轴承、实体校对规、测力计、校对规、电感比较仪、0级刀口尺、研磨面平尺、千分表、角度规（或塞尺）、游标卡尺、转速表、磁力表座等。6校准项目和校准方法
首先检查外观，确定没有影响校准计量特性因素后再进行校准。校准项目和标准器及其他设备列于表1。
6.1负荷杠杆的加荷力
加荷力为（0.3～20）N的径向游隙仪，用分度值不超过0.1N的测力计校准；加荷力为（>20～150）N的径向游隙仪，用分度值不超过0.5N的测力计校准。校准时将测力计的工作端固定在加荷杠杆的工作端上，在加荷状态下，测力计上的最大示值，3
即负荷杠杆的加荷力应符合要求。JJF1089—2002
表1校准项目和标准器及其他设备序号
校准项目
负荷杠杆的加荷力
负荷杠杆加荷力的作用线与测量轴线重合性指示计测量轴线对定位机构的安装位置定位机构的安装位置
指示计
定位心轴的回转速度
测量的重复性
示值误差
标准器及其他设备
分度值为0.1N或0.5N的测力计
校对规分度值为0.001mm的千分表校对规、专用心轴、分度值5'的角度规（或2级塞尺）
0.1um电感比较仪、0级刀口尺、磁力表座、研磨面平尺（平面度≤0.5μm）分度值0.1r/min的转速表
标准轴承、实体校对规
标准配对规、标准轴承
6.2负荷杠杆加荷力的作用线与测量轴线重合性见图4，将校对规安置在定位心轴或轴承座上，压紧校对规的内圈，使负荷杠杆工作面与校对规外圈涂色面相接触。此时将校对规外圈沿导向槽作轴向移动，然后取下外圈翻转180°重新置于心轴或轴承座上，并重复上述操作，则外圈涂色面上两次接触线指示计
向导键
定位心轴
下负荷杠杆工作面
上负荷杠杆工作面
校对规外圈
校对规内圈
应无目力可见的偏离。
JJF1089-2002
对负荷杠杆为滚柱结构的（图3结构），用于分表检查滚柱的径向跳动量。6.3指示计测量轴线对定位机构的安装位置6.3.1校准测量轴线在轴向位置的偏离时，校对规安置在定位心轴及可换轴承座上，使指示计测头与校对规外圈涂色面相接触，将校对规旋转一周，然后取下校对规翻转180°重新置于原位，再将校对规旋转周。两次接触线的距离用分度值为0.02mm的游标卡尺测量，测得值的1/2应不大于0.25mm。6.3.2校准测量轴线在径向位置的偏离时，见图5，将校对规的内圈固定，并使指示计测头与校对规外圈涂色面相接触，使校对规外圈沿导向槽作轴向移动，然后取下校对规翻转180°重新置于原位，再使校对规外圈沿导向槽作轴向移动。两次接触线的距离用分度值为0.02mm的游标卡尺测量，测得值的1/2应不大于0.5mm。指示计
导向键
定位心轴
校对规外圈
校对规内圈
6.3.3校准指示计测量轴线对定位心轴圆柱面的垂直度时，见图6，用分度值不超过5'的角度规检查指示计测杆与定位心轴的相互垂直度，应为土3°。也可以在指示计测头上下移动10mm时，用塞尺测量指示计测杆与上负荷杠杆孔边缘的距离变化，应不大于0.5mm。
指示计夹持孔
导向板
6.4定位机构的安装位置
专用心轴
定位心轴
JJF1089-2002
6.4.1见图7和图8，校准定位心轴圆柱面对回转轴线的径向跳动量和轴向跳动量时，用磁力表座将电感比较仪的传感器固定在导向板工作面上，分别使传感器测头与心轴的圆柱面或端面相接触并转动心轴一周，分别在电感比较仪上读出最大和最小值之差分别为径向跳动量和轴向跳动量。
磁力表座
导向板
电感测微仪
定位心轴
磁力表座
导向板、
电感测微仪
定位心轴
6.4.2校准定位心轴回转轴线对导向板工作面的垂直度时，见图9，将电感比较仪的传感器用专用表夹固定在心轴上，使传感器的测头在距离回转轴的半径为50mm处与导向板的工作面相接触，然后转动心轴一周，则电感比较仪上的最大和最小读数值之差应不大于5μm。
电感测微仪
导向板
定位心轴
专用表架
6.4.3校准可换轴承座圆柱面及端面的径向和轴向跳动量时，见图10和图11，用磁力表座将电感比较仪的传感器固定在导向板工作面上，分别使传感器测头与可换轴承座的圆柱面和端面相接触并转动心轴一周，在电感比较仪上的最大和最小读数值之差分别为其径向跳动量和轴向跳动量。6.4.4校准导向板工作面的平面度时，用0级刀口尺以光隙法测量，校准时，应在导向板工作面上间隔45°的四个截面上检查。当各截面上的平面度同为凸或凹时，以其中最大光隙量来评定被校面的平面度；当出现凸凹形状不同时，则应取最大凸面和最大凹6
磁力表座
导向板、
JJF1089—2002
磁力表座
电感比较仪
导向板、
定位心轴
可换轴承座
电感比较仪
定位心轴
可换轴承座
面的光隙之和来评定被校面的平面度。标准光隙可用4等量块、2级平晶和0级刀口尺组成。
6.4.5校准轴承外圈两定位棒的直线度时，将定位棒置于研磨面平尺的工作面（平面度允差0.5um）上，用标准光隙进行比较测量。当校准两定位棒直径尺寸的相互差时，用立式光学计在定位棒全长不少于3个位置上检查，各读数差应不大于2μm。6.4.6校准图3结构的径向游隙仪的可换轴承座的径向跳动量和端面的轴向跳动量时，用磁力表座将电感比较仪的传感器固定在导向柱上，分别使传感器测头与轴承座的圆柱面和端面相接触，当轴承座转动一周时，分别在电感比较仪上读出最大和最小值之差均应不大于0.01mm。
6.5指示计
配置不同的指示计按相应国家计量技术法规进行校准。6.6定位心轴的回转速度
定位心轴的回转速度用转速表校准。6.7测量的重复性
6.7.1图1结构的径向游隙仪，将标准轴承安置在定位心轴或轴承座上，使指示计的测量轴线通过标准轴承径向平面的中心，然后定点重复测量10次。其最大和最小值之差即为测量的重复性。
6.7.2图2、图3结构的径向游隙仪，将实体校对规（仪器附件，圆柱度允差1um）安置在定位心轴或轴承座上，使指示计的测量轴线通过实体校对规径向平面的中心，然后定点重复测量10次。其最大和最小值之差即为测量的重复性。6.8示值误差
6.8.1图1结构的径向游隙仪，将标准轴承安置在定位心轴或轴承座上，使指示计的测量轴线通过标准轴承径向平面的中心，使负荷杠杆的加荷力为4N，然后对标准轴承重复测量3次。其3次测量的平均值与标准轴承游隙值之差即为示值误差。6.8.2对图2和图3结构的径向游隙仪，将标准配对规安置在定位心轴或轴承座上，7
