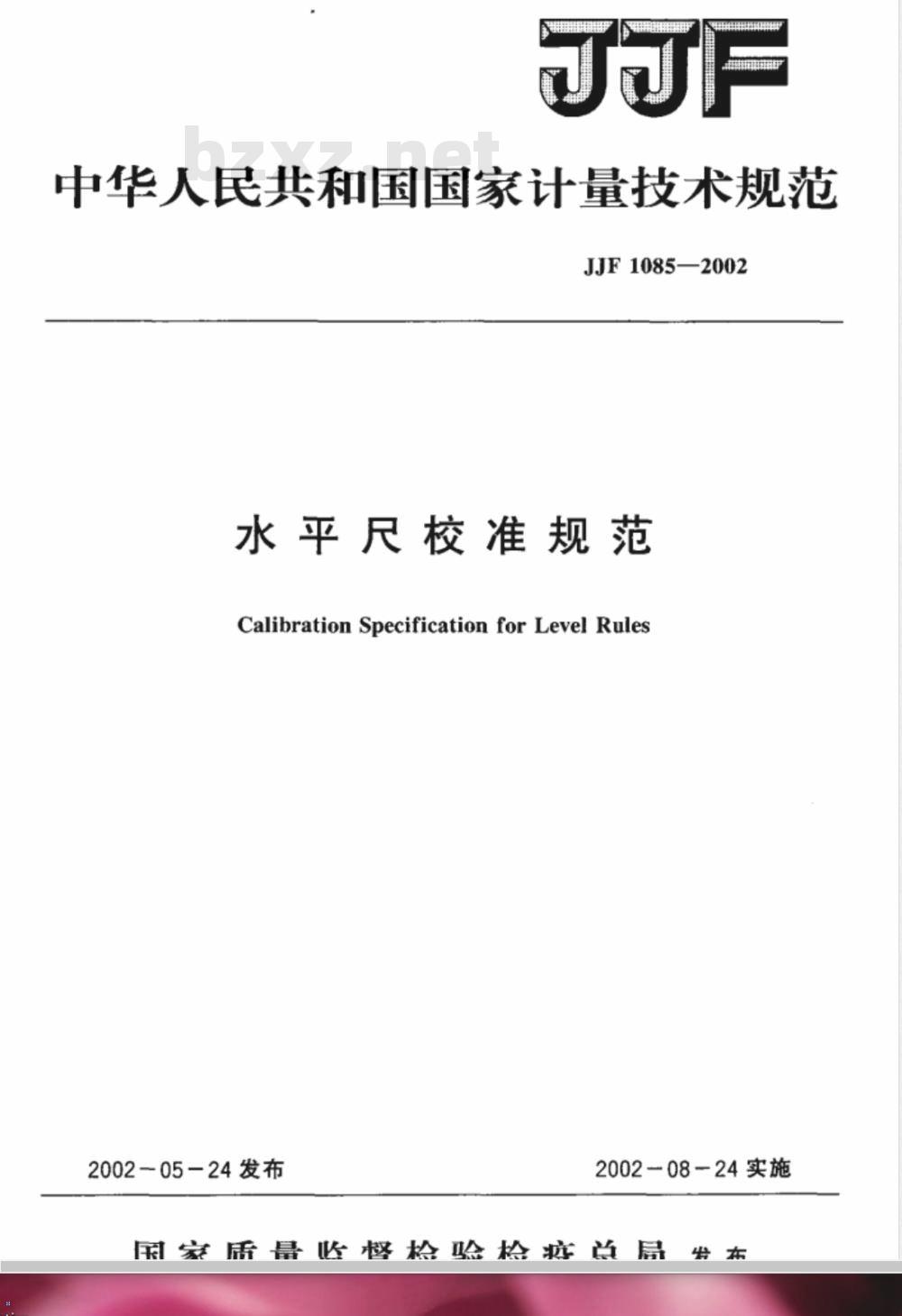

【国家计量标准(JJ)】 水平尺校准规范

中华人民共和国国家计量技术规范JJF1085—2002
水平尺校准规范
Calibration Specification forLevelRules2002-05-24发布
2002-08-24实施
国家质必督检验检疮总局发布
JJF1085—2002

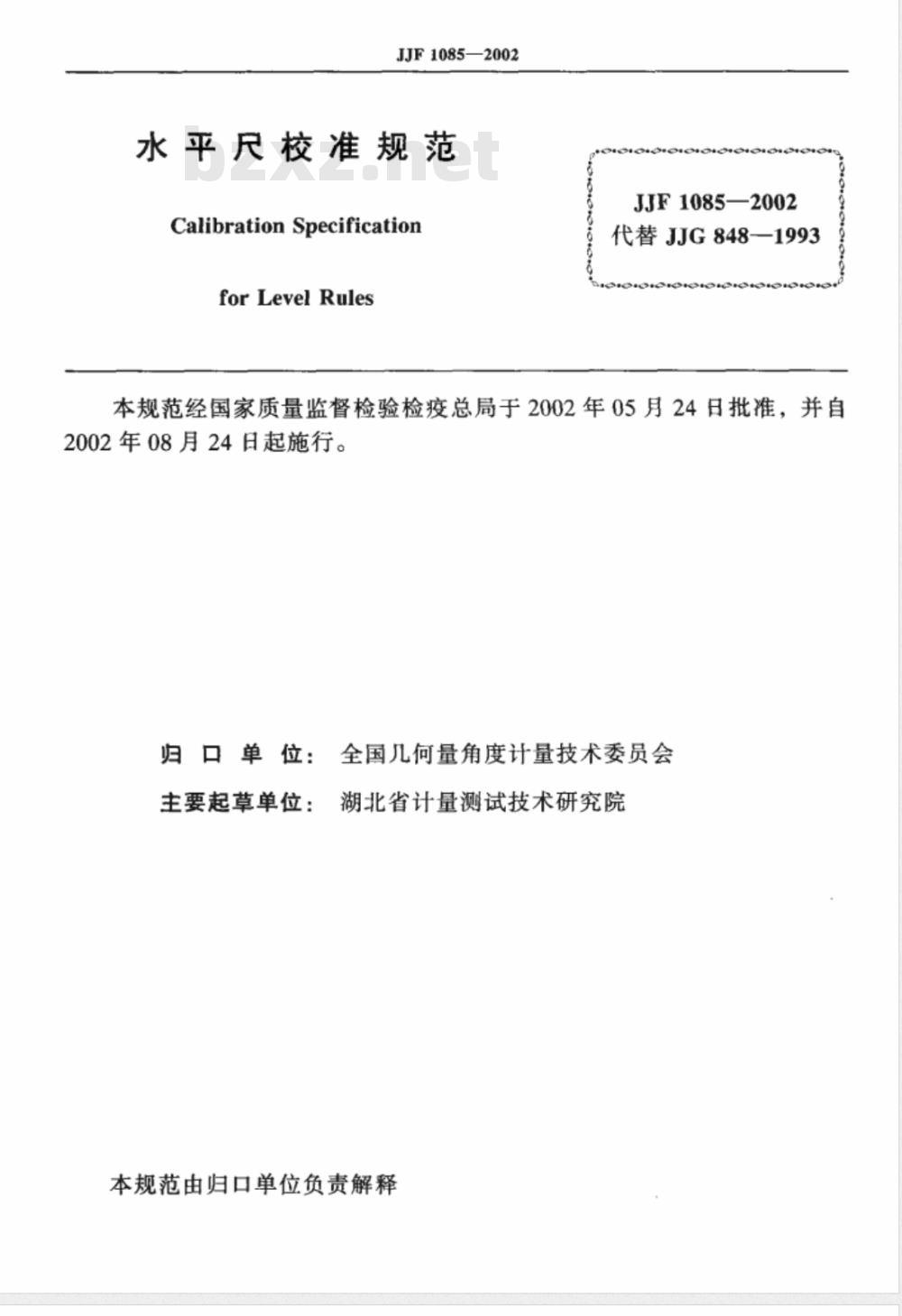

水平尺校准规范
Calibration Specification
forLevelRules
JJF1085—2002
代替JJG848-1993
本规范经国家质量监督检验检疫总局于2002年05月24日批准，并自2002年08月24日起施行。
归口单位：全国几何量角度计量技术委员会主要起草单位：bzxZ.net
湖北省计量测试技术研究院
本规范由归口单位负责解释

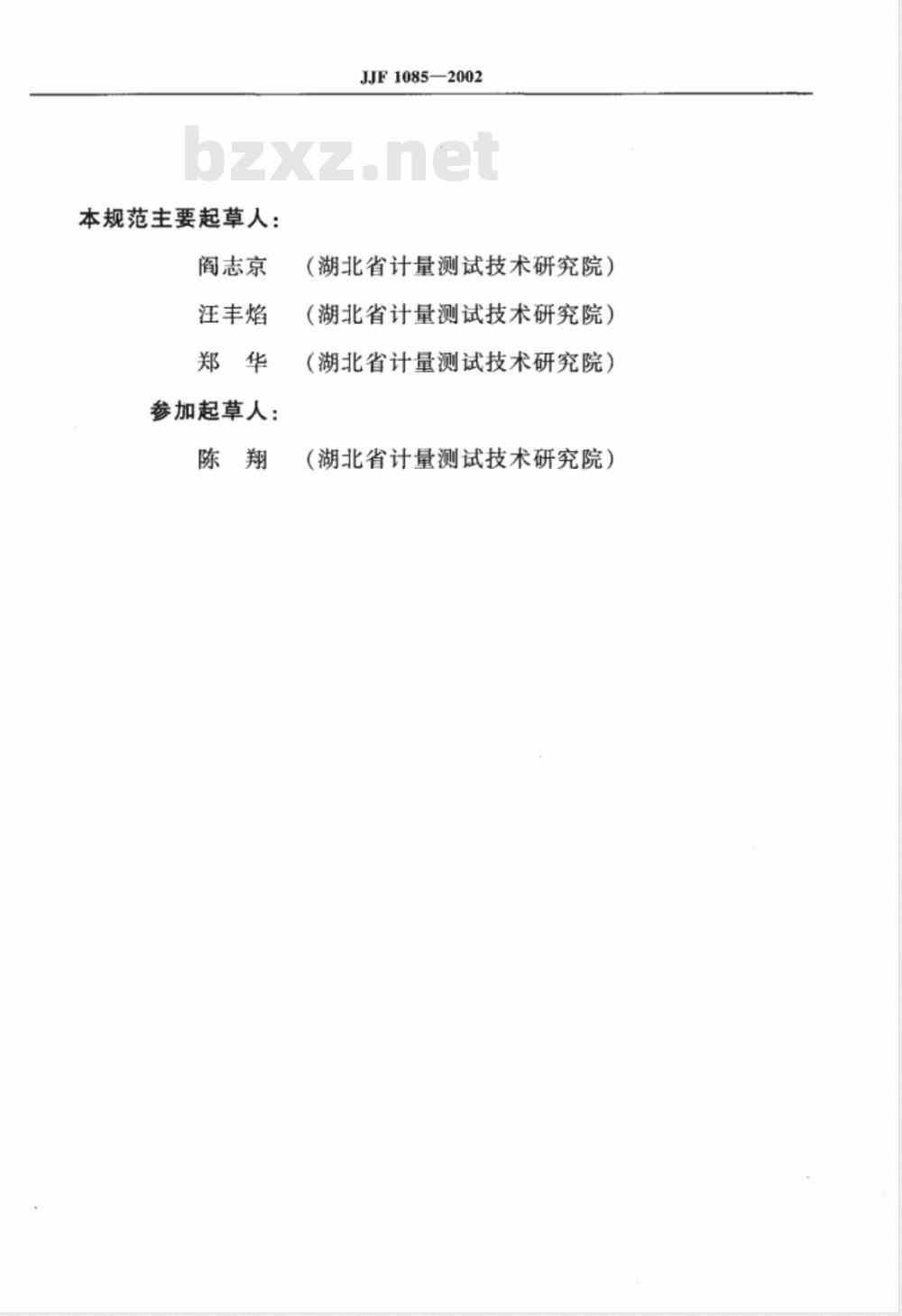

本规范主要起草人：
阎志京
汪丰焰
参加起草人：
JJF1085—2002
（湖北省计量测试技术研究院）（湖北省计量测试技术研究院）（湖北省计量测试技术研究院）（湖北省计量测试技术研究院）2

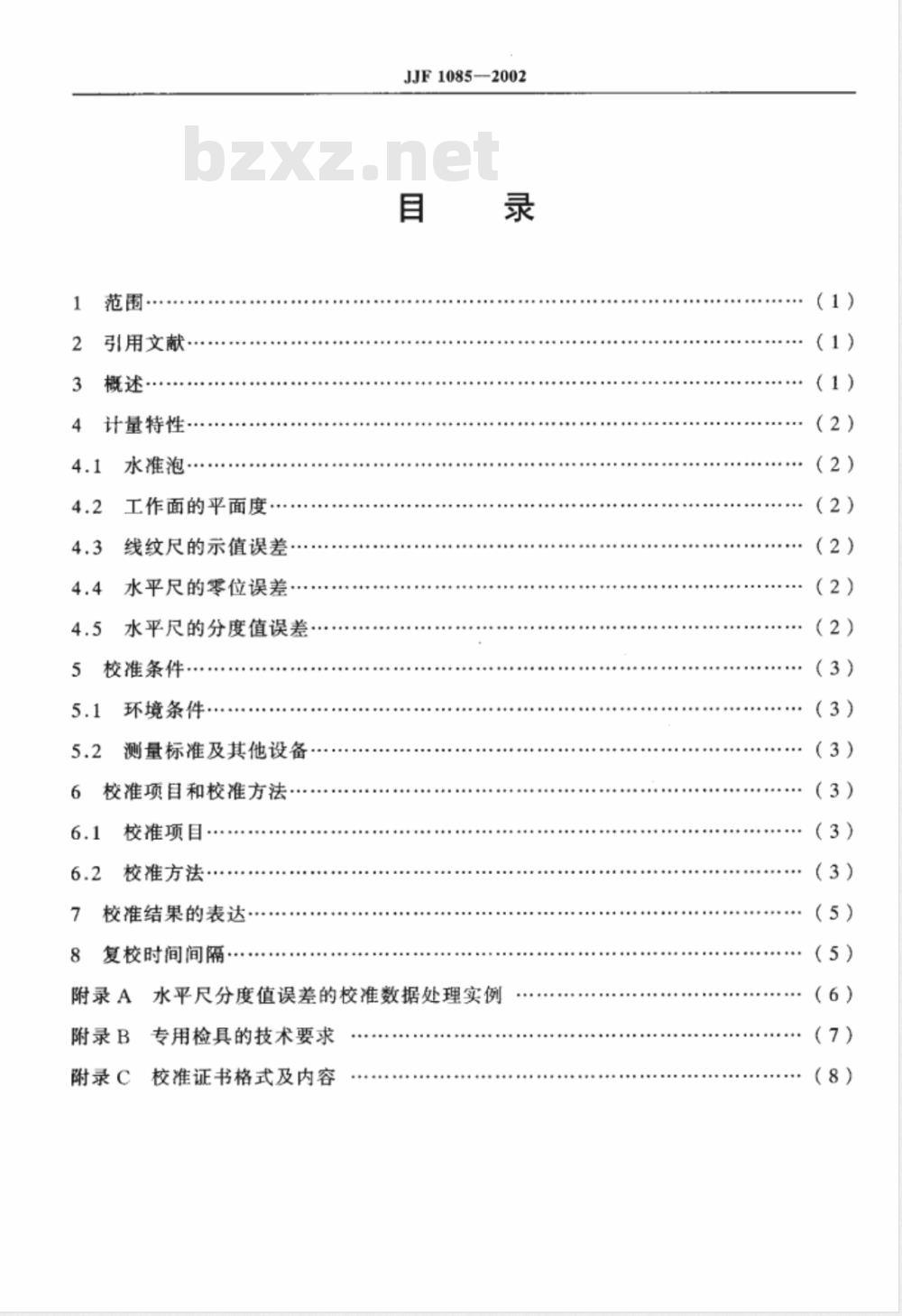

引用文献
概述，
计量特性·
水准泡·
工作面的平面度·
线纹尺的示值误差
水平尺的零位误差·
水平尺的分度值误差
校准条件：
环境条件：
测量标准及其他设备：
校准项目和校准方法
校准项目
校准方法·
校准结果的表达，
复校时间间隔
附录A
附录B
附录C
JJF1085-2002
水平尺分度值误差的校准数据处理实例专用检具的技术要求
校准证书格式及内容
（1）
（2）
（3）

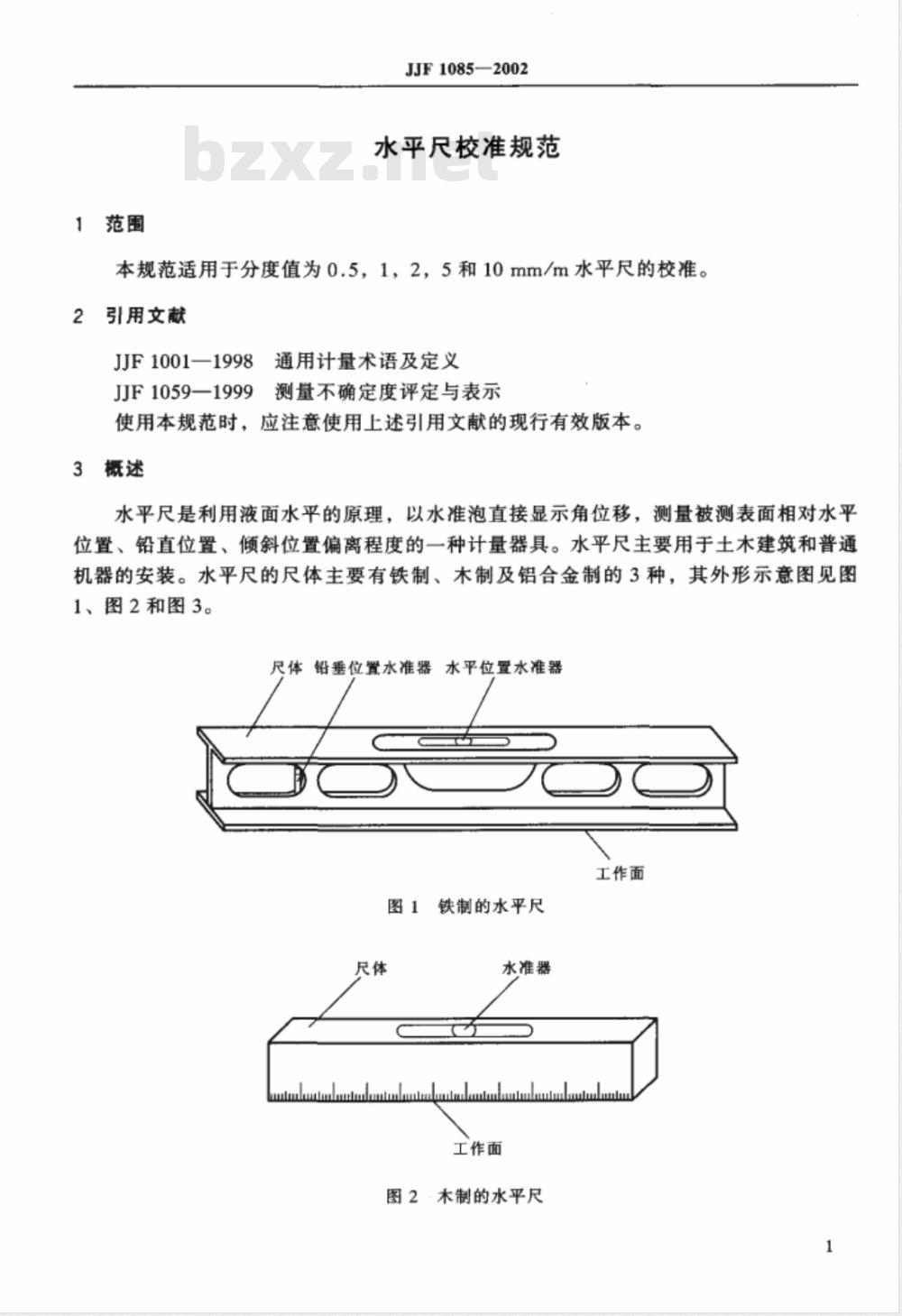

1范围
JJF1085—2002
水平尺校准规范
本规范适用于分度值为0.5，1，2，5和10mm/m水平尺的校准。引用文献
JJF1001—1998
通用计量术语及定义
JF1059-1999
测量不确定度评定与表示
使用本规范时，应注意使用上述引用文献的现行有效版本。3概述
水平尺是利用液面水平的原理，以水准泡直接显示角位移，测量被测表面相对水平位置、铅直位置、倾斜位置偏离程度的一种计量器具。水平尺主要用于土木建筑和普通机器的安装。水平尺的尺体主要有铁制、木制及铝合金制的3种，其外形示意图见图1、图2和图3。
尺体铅垂位置水准器水平位置水准器工作面
图1铁制的水平尺
水准器
udninlm
工作面
图2·木制的水平尺
计量特性
4.1水准泡
JJF1085--2002
铅垂位置水准器
水平位置水准器
图3铝制的水平尺
45位置水准器
工作面
水准泡内的填充液体应清洁透明。水准泡上的分划线应均勾、涂色清晰。水准泡的气泡长度应与中心分划线之间的距离相等，气泡长度偏差应不大于1分度（或±2mm)。
4.2工作面的平面度
水平尺工作面的平面度见表1，不允许呈凸形。表
水平尺工作面的长度
水平尺工作面的平面度
分度值为0.5，1，2mm/m
100~160
>160～250
>250～400
>400~630
线纹尺的示值误差
分度值为5，10mm/m
线纹尺的任意线纹距零位的示值误差△不超过±（2+L）mm，L是以m为单位的长度。
4.4水平尺的零位误差
水平尺的零位误差不大于1/4分度（或0.5mm）。4.5水平尺的分度值误差
JJF1085—2002
水平尺任意一分度值的误差不大于标称分度值的20%。5校准条件
5.1环境条件
校准时温度为常温。
5.2测量标准及其他设备
测量标准及其他设备见表2。
标准器或设备名称
钢直尺
平板(或平尺）
专用平面平行柱
专用45°角尺
专用校准台
百分表
校准项目和校准方法
校准项目
水准泡；
工作面的平面度；
线纹尺的示值误差；
水平尺的零位误差：
6.1.5水平尺的分度值误差。
6.2校准方法
见附录B
见附录B
见附录B
6.2.1为校准计量特性，应对以下技术要求进行适当检查，满足相应要求后进行校准。a）水平尺工作面不应有粗大划痕、裂纹、碰伤等缺陷。铁制的水平尺不允许有明显的砂眼、气孔和锈蚀。木制的水平尺一般不应有疤节，如有疤节，其直径不大于5mm，数量不超过2个。
JJF1085-2002
b）非工作面应平整，涂层应均匀，不允许有明显脱落现象。带有线纹尺的水平尺，线纹清晰，数字和标记明显。
6.2.2水准泡
目力观察。
6.2.3工作面的平面度
将水平尺放在平板（或平尺）上，用塞尺进行测量。6.2.4线纹尺的示值误差
线纹尺示值误差用钢直尺直接测量。6.2.5水平尺的零位误差
6.2.5.1水平尺水平位置的零位误差水平尺水平位置的零位误差在平板（或平尺）上测量。测量前将平板调至水平，再将水平尺放在平板上，待气泡稳定后，按气泡端读数得a1。然后，.将水平尺调转180°，放在平板的原位置，按照第一次读数的一边记下气泡另一端的读数a2，两次读数差的一半即为零位误差。
6.2.5.2水平尺铅垂位置的零位误差水平尺铅垂位置的零位误差用专用检具测量。如图4（a）所示。将专用检具放在平板上，再将水平尺紧靠平面平行柱，在左右两个位置测量，两次读数差的一半为零位误差。
6.2.5.3水平尺45°位置的零位误差水平尺45°位置的零位误差用专用检具测量，如图4（b）所示。将水平尺紧靠45°角尺，在左右两个位置测量，两次读数差的一半为零位误差。专用平面平行柱
6.2.6水平尺的分度值误差
水平尺
专用45°角尺
水平尺的分度值误差用专用校准台与百分表进行校准。校准前，先将校准台的横向调至水平，再将被校水平尺放置在校准台上，使校准台的纵向与水平尺的纵向相一致。将百分表安装在刚性表架上，使表的测杆轴线垂直于校准台。调整百分表的测头与校准台接触，如图5所示。
JJF1085-2002
工作台被校水平尺
固定支座
百分表
调整媒母
转动工作台的调整螺母，使气泡对准水准泡左边的起始线。将百分表的指针调至零刻线，然后根据水平尺的被校位置，旋转校准台的调整螺母，使百分表的指针旋转相应刻度。待气泡稳定后，按气泡的一端进行读数。取两次读数的平均值，依次读取a1、a2。标称分度值与读数值之差为水平尺左边分度值的误差。以同样的方法校准水平尺右边的分度值误差，取其最大差值为该水平尺的分度值误差。分度值误差按式.（1）计算：Aa=1-(a;-ai-1)
式中：△a一水平尺的分度值误差，格；ai,ai-l
一水平尺的读数，格。
在专用校准台上校准水平尺的分度值误差，百分表的指针旋转的刻度值按式（2）计算：
式中：B一百分表的指针旋转的刻度值，mm；H一受检点的示值，mm/m；
L——校准台固定支点和百分表测杆轴线间的距离，m。注：L-般取0.5m或1m，距离偏差△L<3mm。分度值误差的校准数据处理实例见附录A。7
校准结果的表达
校准后的水平尺出具校准证书，提供校准结果及分度值误差测量不确定度。复校时间间隔
复校时间间隔，根据仪器的使用情况，建议一般不超过1年。(2)
附录A
JJF10852002
水平尺分度值误差的校准数据处理实例用专用校准台与百分表校准分度值为2mm/m的水平尺，校准结果见表A.1。表A.1
水平尺的读数（a;）
1-(a;-a:--)
分度值误差为标称分度值的10%。6
水平尺的读数（a;）
1-(a;-a;-1)
附录B
JJF1085-2002
专用检具的技术要求
专用平面平行柱的技术要求见表B.1。表B.1
工作面的长度
工作面的平面度
注：工作面的长度应大于被校水平尺的长度。专用45°角尺的技术要求见表B.2。表B.2
工作面的长度/mm
工作面的平面度/mm
注：工作面的长度应大于被校水平尺的长度。B.3
专用校准台的技术要求见表B.3。表8.3
工作面的长度
两工作面的平行度
45角的角值偏差
工作面的平面度
