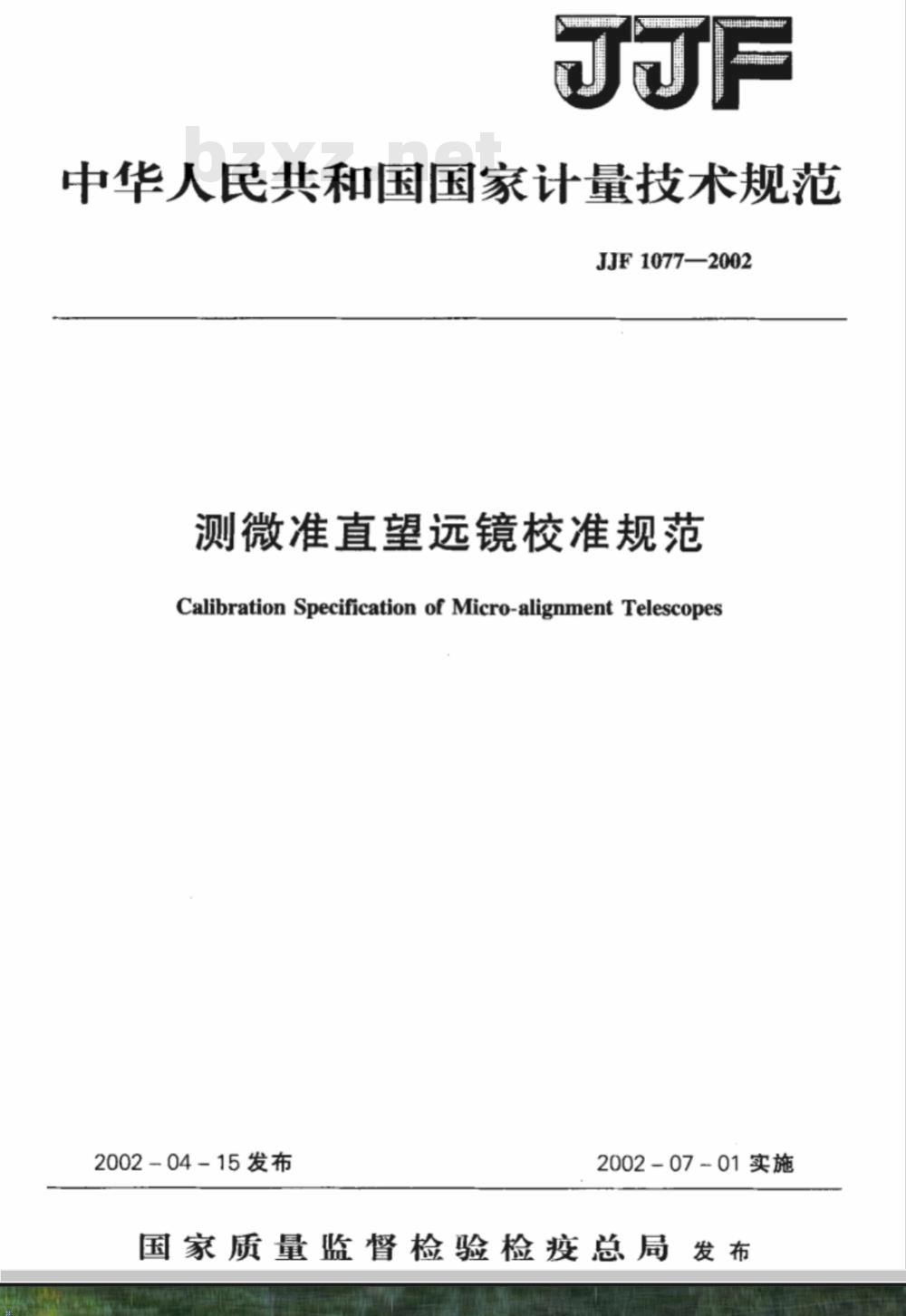

【国家计量标准(JJ)】 测微准直望远镜校准规范

中华人民共和国国家计量技术规范JJF1077—2002
测微准直望远镜校准规范
Calibration Specification of Micro-alignment Telescopes2002-04-15发布
2002-07-01实施
国家质量监督检验检疫总局发布JJF10772002

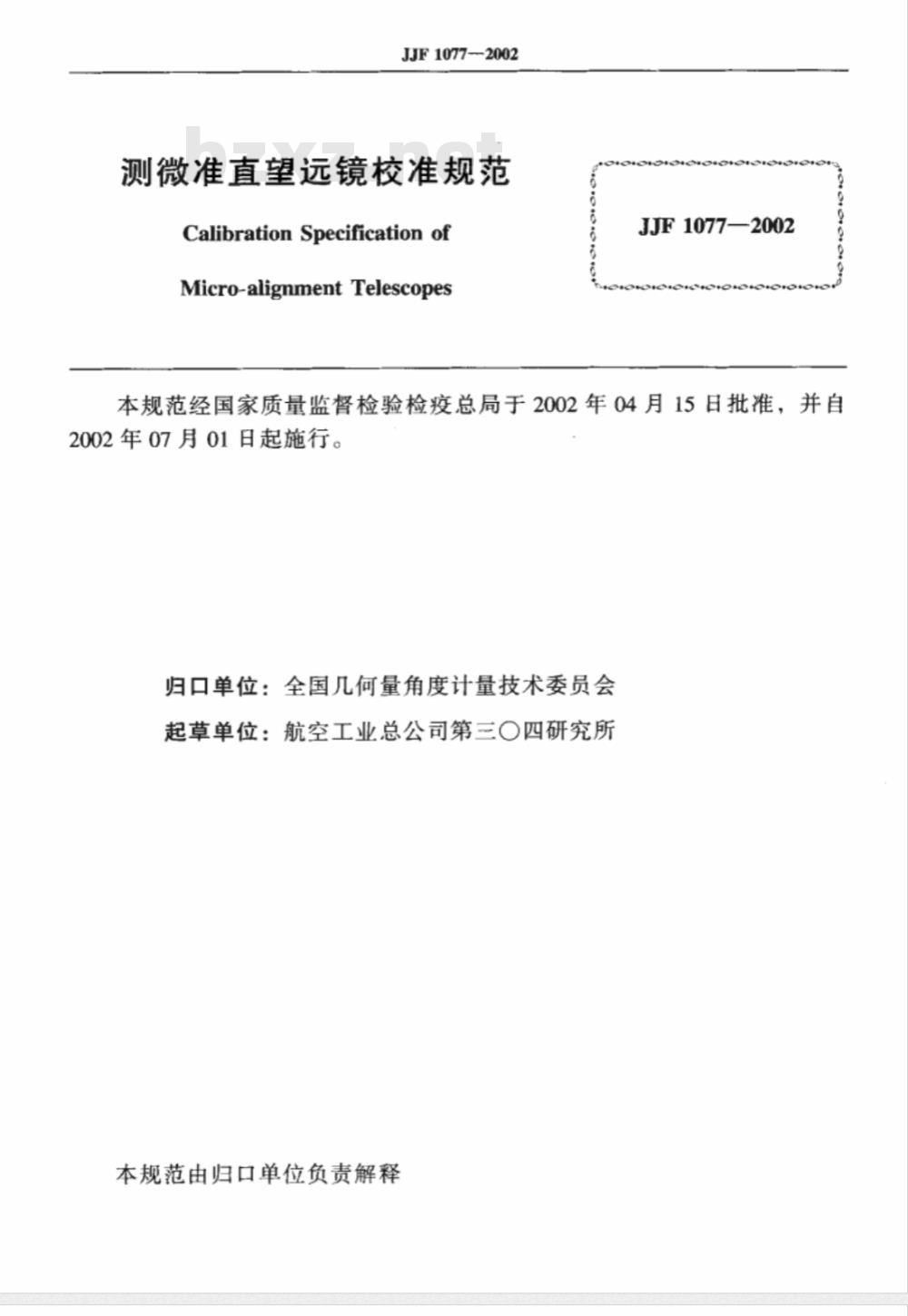

测微准直望远镜校准规范
Calibration Specification ofMicro-alignment Telescopes
JJF1077—2002
本规范经国家质量监督检验检疫总局于2002年04月15日批准，并自2002年07月01日起施行。
归口单位：全国几何量角度计量技术委员会起草单位：航空工业总公司第三○四研究所本规范由归口单位负责解释

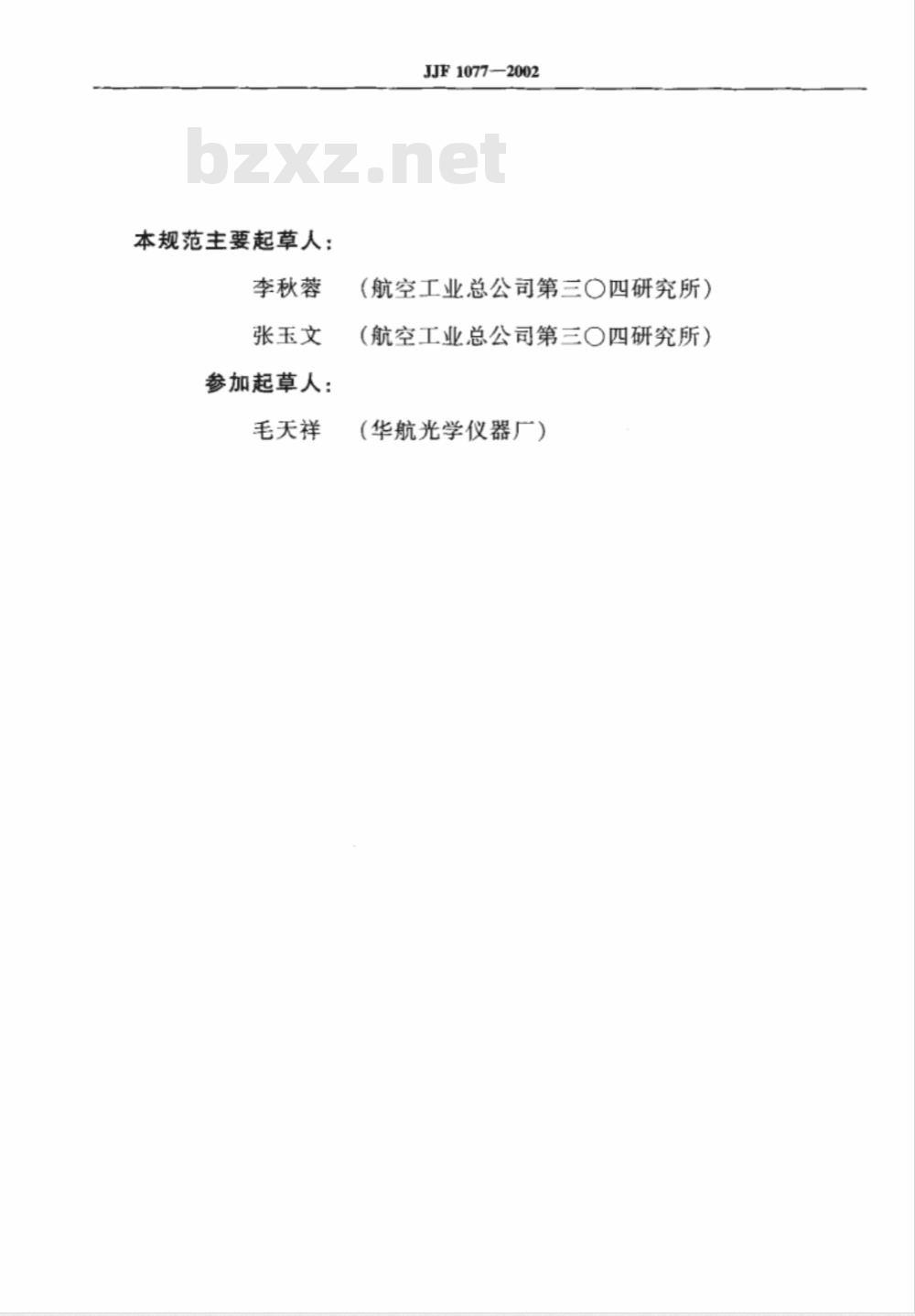

本规范主要起草人：
李秋蓉
张玉文
参加起草人：
毛天祥
JJF1077—2002
（航空工业总公司第三O四研究所）（航空工业总公司第三O四研究所）（华航光学仪器厂）

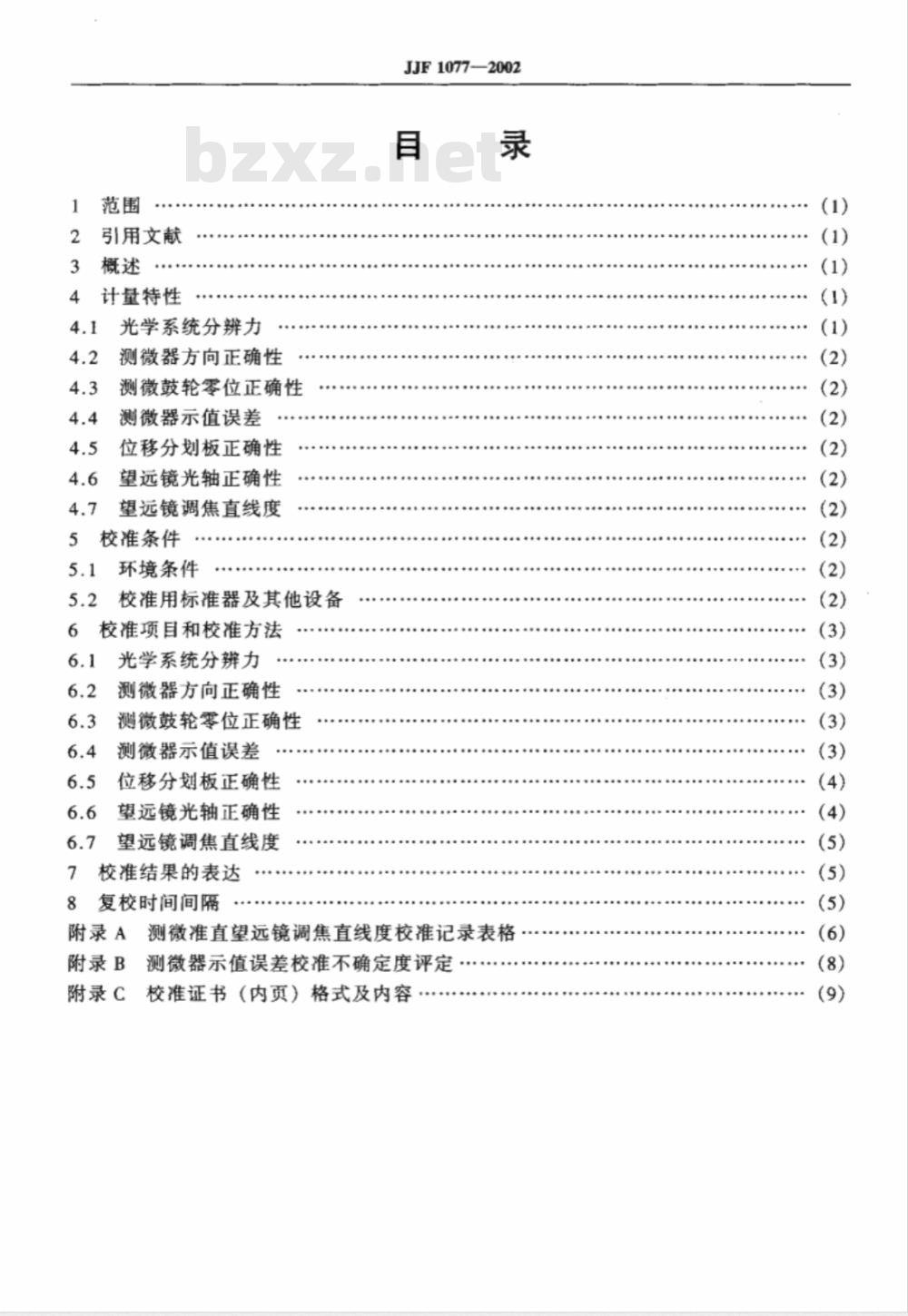

引用文献
计量特性
光学系统分辨力
测微器方向正确性
测微鼓轮零位正确性
测微器示值误差
位移分划板正确性wwW.bzxz.Net
望远镜光轴正确性
望远镜调焦直线度
校准条件
环境条件
校准用标准器及其他设备
校准项目和校准方法
光学系统分辨力
测微器方向正确性
测微鼓轮零位正确性
测微器示值误差
位移分划板正确性
望远镜光轴正确性
望远镜调焦直线度
校准结果的表达
8复校时间间隔
附录A
附录B
JJF1077—2002
测微准直望远镜调焦直线度校准记录表格测微器示值误差校准不确定度评定附录C
校准证书（内页）格式及内容
JJF1077—2002

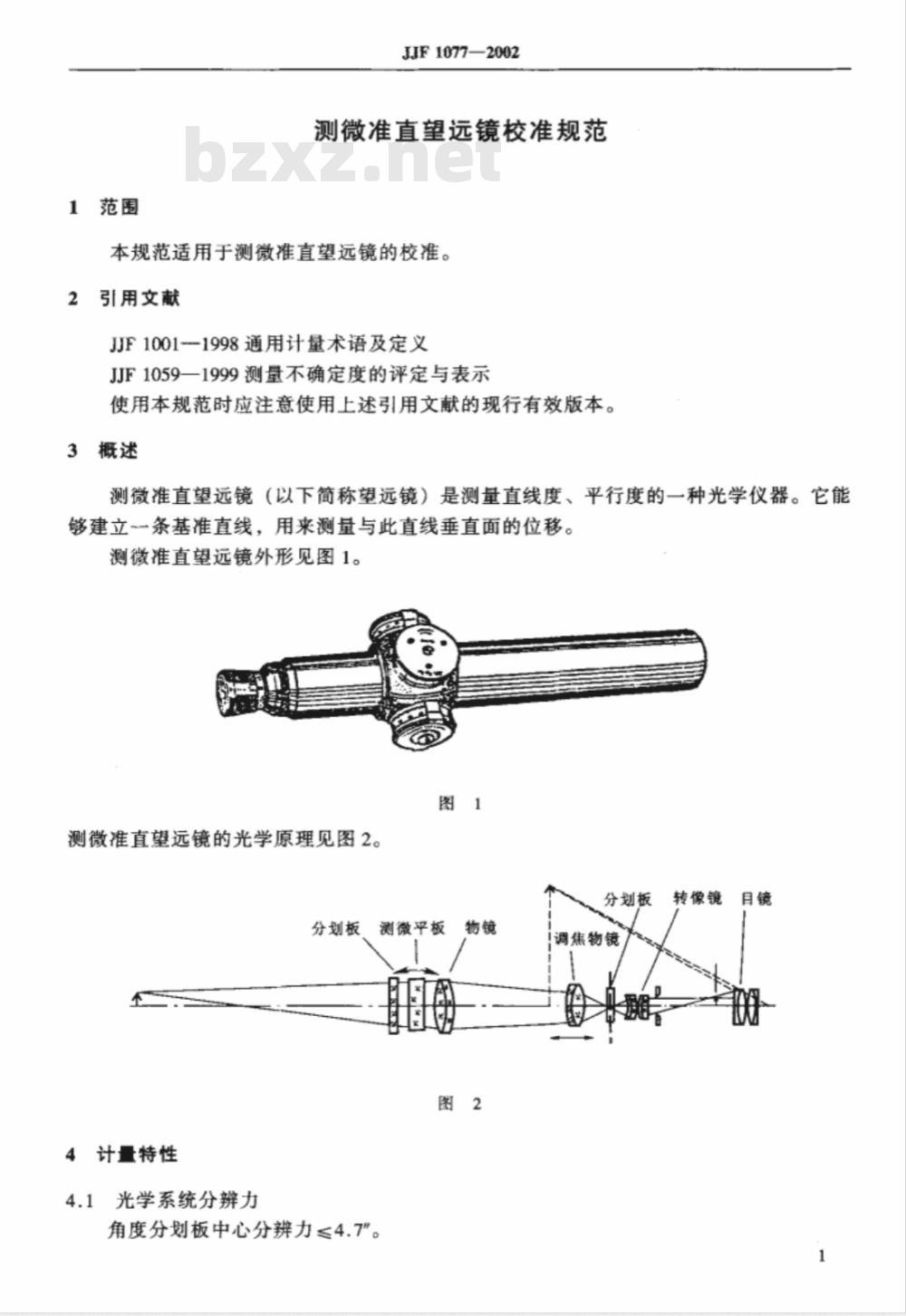

测微准直望远镜校准规范
本规范适用于测微准直望远镜的校准。引用文献
JF1001-1998通用计量术语及定义JJF1059一1999测量不确定度的评定与表示使用本规范时应注意使用上述引用文献的现行有效版本。3概述
测微准直望远镜（以下简称望远镜）是测量直线度、平行度的一种光学仪器。它能够建立一条基准直线，用来测量与此直线垂直面的位移。测微准直望远镜外形见图1。
测微准直望远镜的光学原理见图2。分划板
分划板
4计量特性
光学系统分辨力
角度分划板中心分辨力≤4.7\。测微平板
调焦物镜
转像镜
4.2测微器方向正确性
JJF1077—2002
光学测微器两个测量方向应互相垂直，并分别与角度分划板十字线方向平行。当在整个范围内转动一个测微器时，引起另一坐标方向位移应小于0.02mm。4.3测微鼓轮零位正确性
光学测微器两个测量方向与望远镜视线无目力可见的偏离。4.4测微器示值误差
示值误差≤（0.0025+2ni/100）mm式中：i——格值；
n格数。
4.5位移分划板正确性
望远镜位移分划板相对于机械轴的垂直度≤2'；望远镜位移分划板中心与机械轴重合性0.02mm。望远镜光轴正确性
望远镜光轴与机械轴的偏离，在300mm处不大于0.005mm。望远镜光轴与机械轴的平行度要求见表1。表1望远镜光轴与机械轴的平行度要求距离/m
允差/mm
4.7望远镜调焦直线度
望远镜调焦直线度要求见表2。
表2望远镜调焦直线度要求
调焦范围/m
直线度误差/mm
5校准条件
5.1环境条件
温度：（20±5）℃；
室内温度变化：≤1℃/h；
校准用标准器在室内平衡温度时间：≥8h。校准用标准器及其他设备
校准用标准器及设备
校准用标准器
V形铁
技术要求
精密型
6校准项目和校准方法
光学系统分辨力
JJF1077—2002
表3(续)
校准用标准器
检调管
平行光管
刻线尺
自准值仪
读数显微镜
技术要求
刻度值为0.1mm
f≥500mm
刻度值为0.1mm
分度值1\
分度值0.001mm
望远镜安放在V形铁上，对准装有相应分辨力板的平行光管，将望远镜调焦使分辨力板图像在望远镜十字丝中心附近成像清晰，并仔细观察分辨力板上各单元号的线条，直至能分辨出分辨力板上最小条纹宽度的那个单元号。望远镜分辨力按下式计算：2d
式中：d一能清晰分辨的最小条纹宽度，mm；f——平行光管焦距，mm；
p——弧度化为角度（\）的系数，β=206265。6.2测微器方向正确性
望远镜安放在V形铁上，在镜管前方300mm处放置检调管，用望远镜瞄准检调管近目标分划板，使其十字线与望远镜角度分划板十字线重合。这时保持个测微鼓轮不动，将另一鼓轮在全量程范围内转动，视场内只允许已重合的一对线发生相对平移，测量另-一对线相对偏移量作为校准结果。6.3测微鼓轮零位正确性
将望远镜管放在V形铁上，镜管前端用一挡块定位，保证镜管在V形铁上转动时前后不审动。在镜管前方300mm处放置检调管，转动水平和垂直测微鼓轮对准零位，用望远镜瞄准检调管近目标分划板，调整V形铁位置，使得望远镜角度分划十字线的竖线与被瞄准分划板的竖线重合。在V形铁上将镜管转动180°，在转动过程中，观察两十字线的竖线，同时观察十字线交叉点，不应有目力可见的不重合现象。此时，水平方向测微鼓轮应对准零位。将望远镜在V形铁上转动90°，按上述方法校准垂直方向测微器的零位。6.4测微器示值误差
6.4.1在望远镜管前端300mm处放置-刻度值为0.1mm刻线尺，调整刻线尺，使其刻线与角度分划板横丝平行，并使角度分划板竖丝瞄准刻线尺上刻线。首先测微器读数为零位，用望远镜瞄准刻线尺的刻线并读数，每点应进行二次瞄准和读数，取平均值作为该点上的读数为a。
JJF1077-2002
按0.2mm间隔依次均匀地旋进测微器，当瞄准到一条分划线时，从测微鼓轮读取读数为a。在全程范围内均匀校准，示值误差为o:=a;-a
旋转测微器使测微鼓轮读数重新为零，以相反方向旋转测微器，校准另一段测微器示值误差。正、反两个方向示值误差应分别符合4.4的要求。6.4.2将望远镜在V形铁上转动90°，按以上步骤校准另一方向的测微器示值误差。6.5位移分划板正确性
6.5.1望远镜位移分划板相对于机械轴的垂直度将望远镜放在精密V形铁上，在镜管前方安置一自准直仪，并对准位移分划板，找到自准直像，如图3所示。在V形铁上轻轻转动望远镜管，用自准直仪测出自准直像的位移量。以最大位移量的1/2作为校准结果。位移分划板
自准直仪
6.5.2望远镜位移分划板中心与机械轴重合性望远镜安放在V形铁上，在镜管前面安放读数显微镜，瞄准位移分划板中心，如图4所示。转动读数显微镜测微鼓轮使其分划板十字线中心与位移分划板中心重合，再在V形铁上轻轻转动镜管一圈，观察位移分划板中心是否与读数显微镜分划板十字线中心重合，如不重合，由读数显微镜测出最大偏移量作为校准结果。位移分划板
6.6望远镜光轴正确性
6.6.1望远镜光轴与机械轴的偏离4
读数显微镜
JJF1077—2002
将望远镜放在V型铁上，在距镜管300mm处安置检调管，并将检调管的近点目标与远点目标调整在同一水平面内。将望远镜按A位置放置（见图5），瞄准检调管近点目标分划板十字线，转动水平、垂直测微鼓轮使检调管近点目标分划板十字线精确地与角度分划板十字线对中，分别记下水平和垂直测微鼓轮上的读数（即当读一个位置的鼓轮读数时，另位置的鼓轮必须归零）。保证V型铁不动，将镜管绕其轴线转180°成B位置。再使检调管近点目标分划板十字线精确地与角度分划板十字线对中，分别记下水平和垂直测微鼓轮上的读数。A与B位置的水平、垂直两次读数之差的一半即为水平、垂直方向上望远镜光轴与机械轴的偏离。校准时应在每一个位置的水平、垂直方向上对准读数各5次，以平均值作为校准结果。测微鼓轮
6.6.2望远镜光轴与机械轴的平行度调焦鼓轮
测微鼓轮
用6.6.1校准方法分别测量1m，3m，9m，18m，36m各点偏离值。6.7望远镜调焦直线度
将6.6.2分别测得不同距离聚焦时光轴在两个测微方向上相对机械轴的偏离值，以这些数值为纵坐标，以不同距离为横坐标，在方格纸上分别标出不同观察距离对应的瞄准点偏离值的位置，连接这些点所成的曲线就是实际视线。连接0点与9m的瞄准点作一直线，实际视线0~9m段对该直线的最大偏离值就是0~9m时望远镜调焦直线度。以同样的方法可求出0~18m、0~36m的望远镜调焦直线度。
这一校准应在垂直和水平方向分别进行。7校准结果的表达
经校准的仪器发给校准证书，并给出校准结果及其测量不确定度的说明8复校时间间隔
根据使用状态而定，校准间隔建议为1年。5
附录A
仪器位置
平均值
转180°
平均值
X。+Xio
偏离值Rx=
(X。+X1s）/2
校准结果：
1.调焦直线度：
JJF1077-2002
测微准直望远镜调焦直线度校准记录表格300mm
垂直方向
+0.02+0.04+0.09
5+0.12+0.17
水平方向
JJF1077—2002
望远镜调焦直线度曲线图
图中：实线表示垂直、水平方向的实际视线；观测距离/m
虚线分别表示连接0点到9m，18m，36m的瞄准点所作的一直线。36
