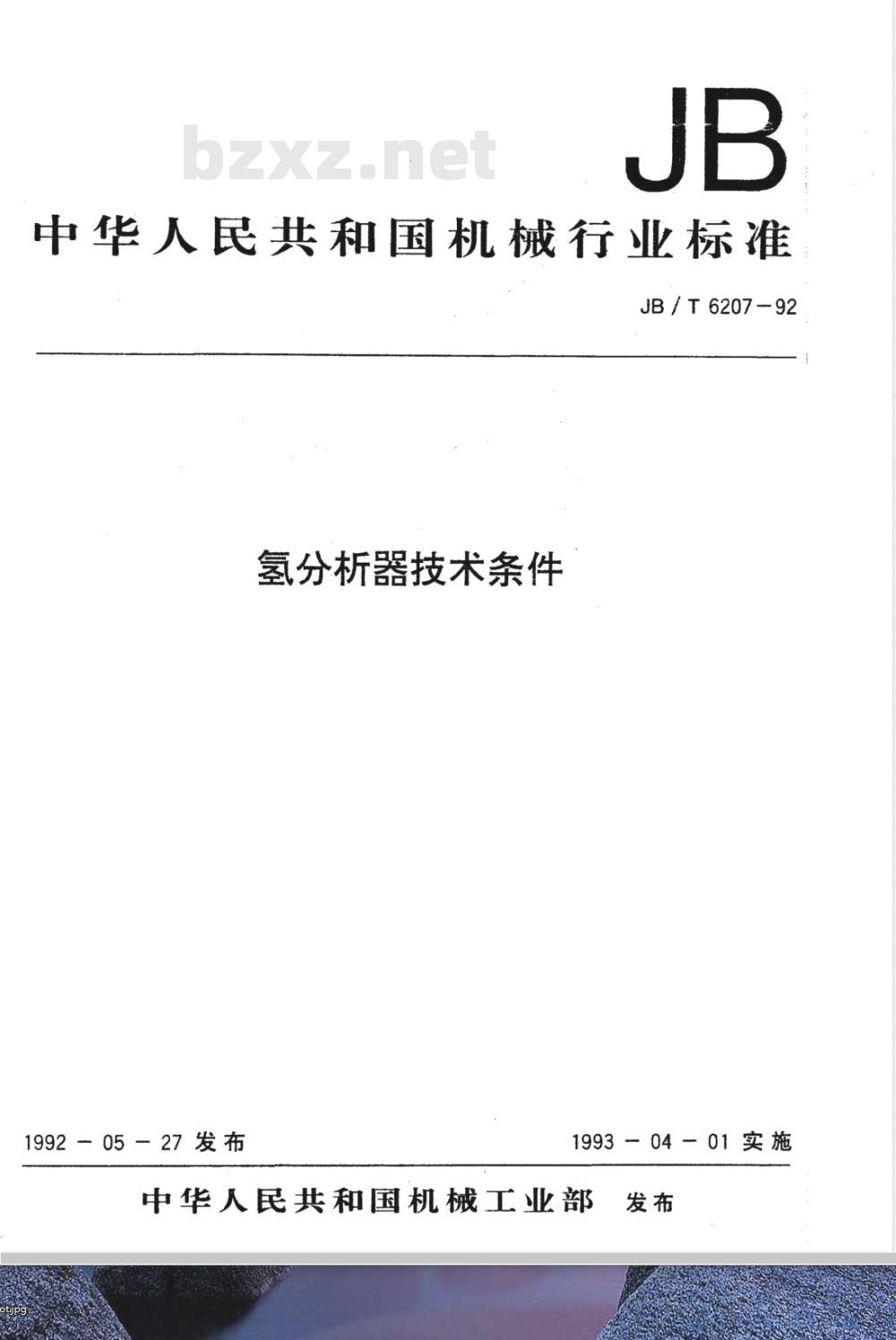

中华人民共和国机械行业标准
JB / T 6207-92
氢分析器技术条件
1992 05 － 27 发布
19930401实施
中华人民共和国机械工业部

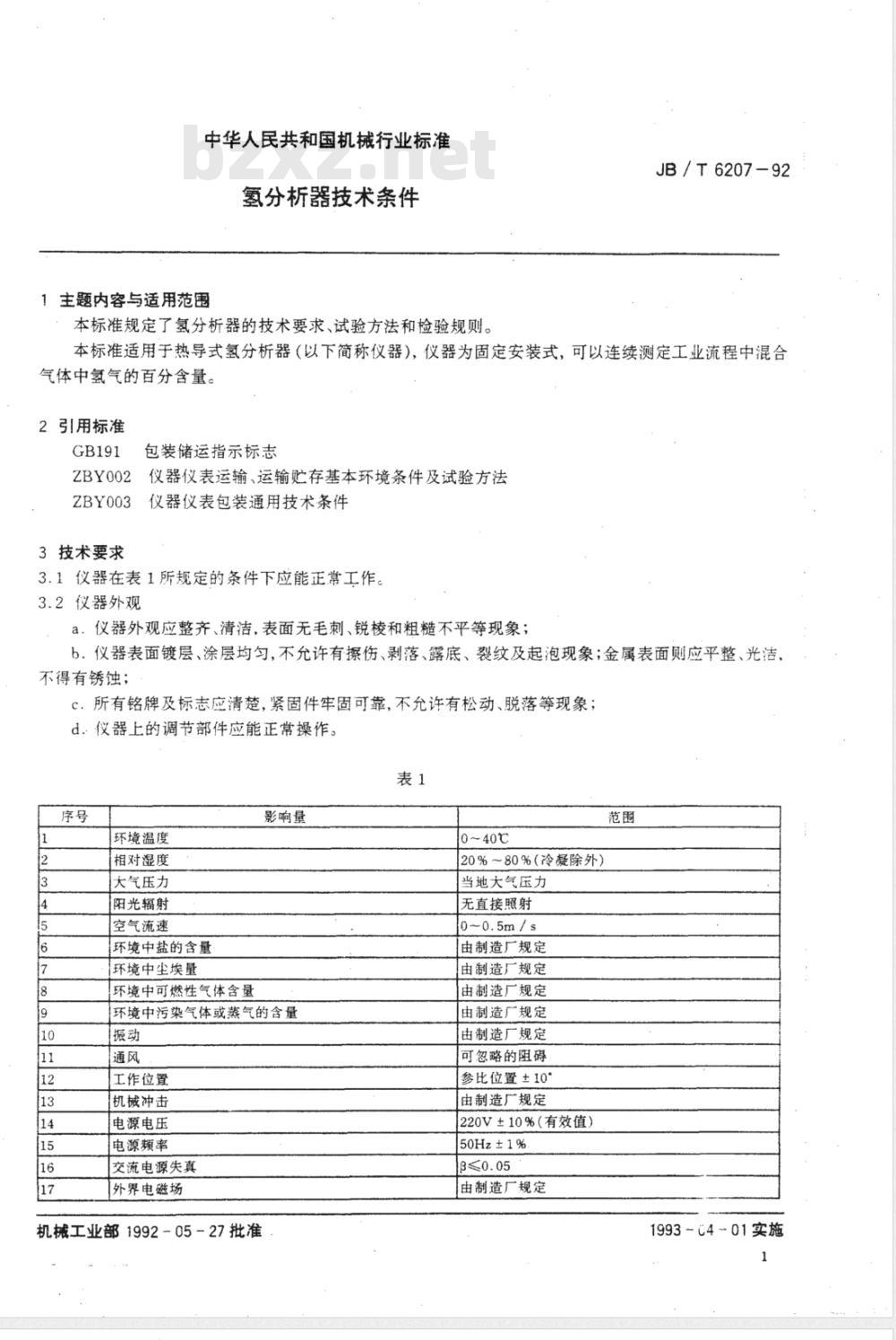

中华人民共和国机械行业标准
氢分析器技术条件
主题内容与适用范围
本标准规定了氢分析器的技术要求、试验方法和检验规则。JB /T 6207-92
本标准适用于热导式氢分析器（以下简称仪器），仪器为固定安装式，可以连续测定工业流程中混合气体中氢气的百分含量。
2引用标准
ZBY002
ZBY003
3技术要求
包装储运指示标志
仪器仪表运输、运输贮存基本环境条件及试验方法仪器仪表包装通用技术条件
3.1仪器在表1所规定的条件下应能正常工作。3.2仪器外观
a．仪器外观应整齐、清洁，表面无毛刺、锐棱和粗糙不平等现象；b仪器表面镀层、涂层均匀，不允许有擦伤、剥落、露底、裂纹及起泡现象；金属表面则应平整、光洁，不得有锈蚀；
c.所有铭牌及标志应清楚，紧固件牢固可靠，不允许有松动、脱落等现象；d仪器上的调节部件应能正常操作。表1
环境温度
相对湿度
大气压力
阳光辐射
空气流速
环境中盐的含量
环境中尘埃量
环境中可燃性气体含量
影响量
环境中污染气体或蒸气的含量
工作位置
机械冲击
电源电压
电源频率
交流电源失真
外界电磁场
机械工业部1992-05-27批准
0~40℃
20%~80%（冷凝除外）
当地大气压力
无直接照射
由制造厂规定
由制造厂规定
由制造厂规定
由制造厂规定
由制造厂规定
可忽略的阻碍
参比位置±10
由制造规定
220V±10%（有效值）
50Hz±1%
β≤0.05
由制造厂规定
1993-4~01实施

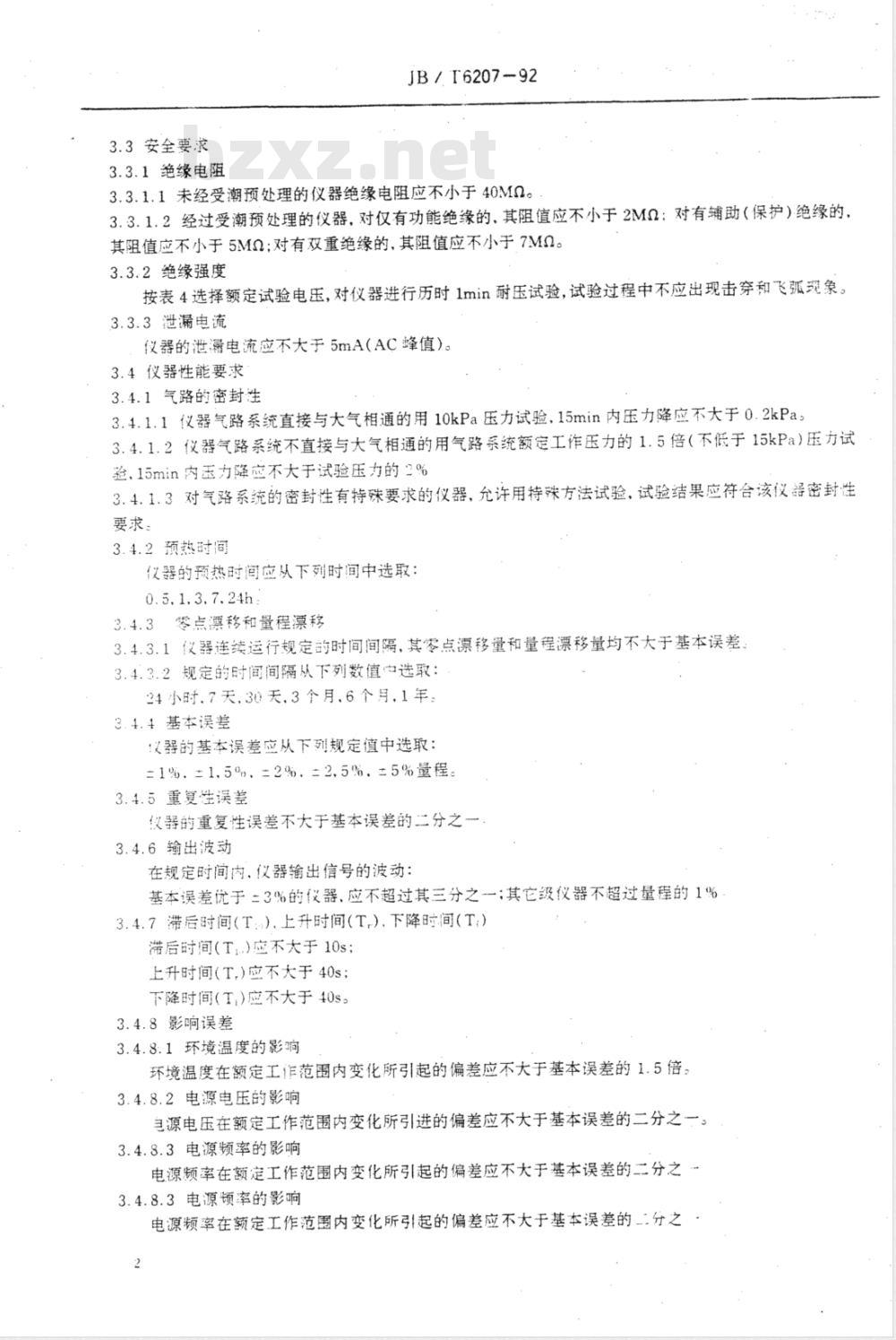

3.3安全要求
JB / T6207-92
3.3.1绝缘电阻
3.3.1.1未经受潮预处理的仪器绝缘电阻应不小于40MQ。3.3.1.2经过受潮预处理的仪器，对仅有功能绝缘的，其阻值应不小于2MQ：对有辅助（保护）绝缘的，其阻值应不小于5MQ；对有双重绝缘的，其阻值应不小于7MQ。3.3.2绝缘强度
按表4选择额定试验电压，对仪器进行历时1min耐压试验，试验过程中不应出现击穿和飞弧现象。3.3.3泄漏电流
仪器的泄漏电流应不大于5mA（AC蜂值）。3.4仪器性能要求
3.4.1气路的密封注
3.4.1.1仪器气路系统直接与大气相通的用10kPa压力试验，15min内压力降应不大于0.2kPas3.4.1.2仪器气路系统不直接与大气相通的用气路系统额定工作压力的1.5倍（不低于15kPa）压力试验，15min内玉力降应不大于试验压力的2%3.4.1.3对气路系统的密封性有特殊要求的仪器，允许用特殊方法试验，试验结果应符合该仪器密封性要求。
3.4.2预热时间
仪器的预热时间应从下列时间中选取：0.5,1.3.7.24h
3.4.3零点漂移和量程漂移
3.4.3.1仪器连续运行规定的时间间隔，其零点漂移量和量程漂移量均不大于基本误差，3.4.3.2规定的时间间隔从下列数值中选取：24小时、7天.30天.3个月、6个月，1年，3.4.4基本误差
1义器的基本误差应从下列规定值中选取：=1%.=1.5%，=2%，=2.5%，±5%量程。3.4.5重复性误差
仪器的重复性误差不大于基本误差的二分之3.4.6输出波动
在规定时间内.仪器输出信号的波动：基本误差优于3%的仪器、应不超过其三分之一；其它级仪器不超过量程的1%3.4.7滞后时间（T：），上升时间（T,）.下降时间（T）滞后时间（T.)应不大于10s；
上升时间（T，）应不大于40s；下降时间（T)应不大于40ss
3.4.8影响误差
3.4.8.1环境温度的影响
环境温度在额定工作范围内变化所引起的偏差应不大于基本误差的1.5倍：3.4.8.2电源电压的影响
电源电压在额定工作范围内变化所引进的偏差应不大于基本误差的二分之一：3.4.8.3电源频率的影响
电源频率在额定工作范围内变化所引起的偏差应不大于基本误差的二分之3.4.8.3电源频率的影响
电源频率在额定工作范围内变化所引起的偏差应不大于基本误差的分之2

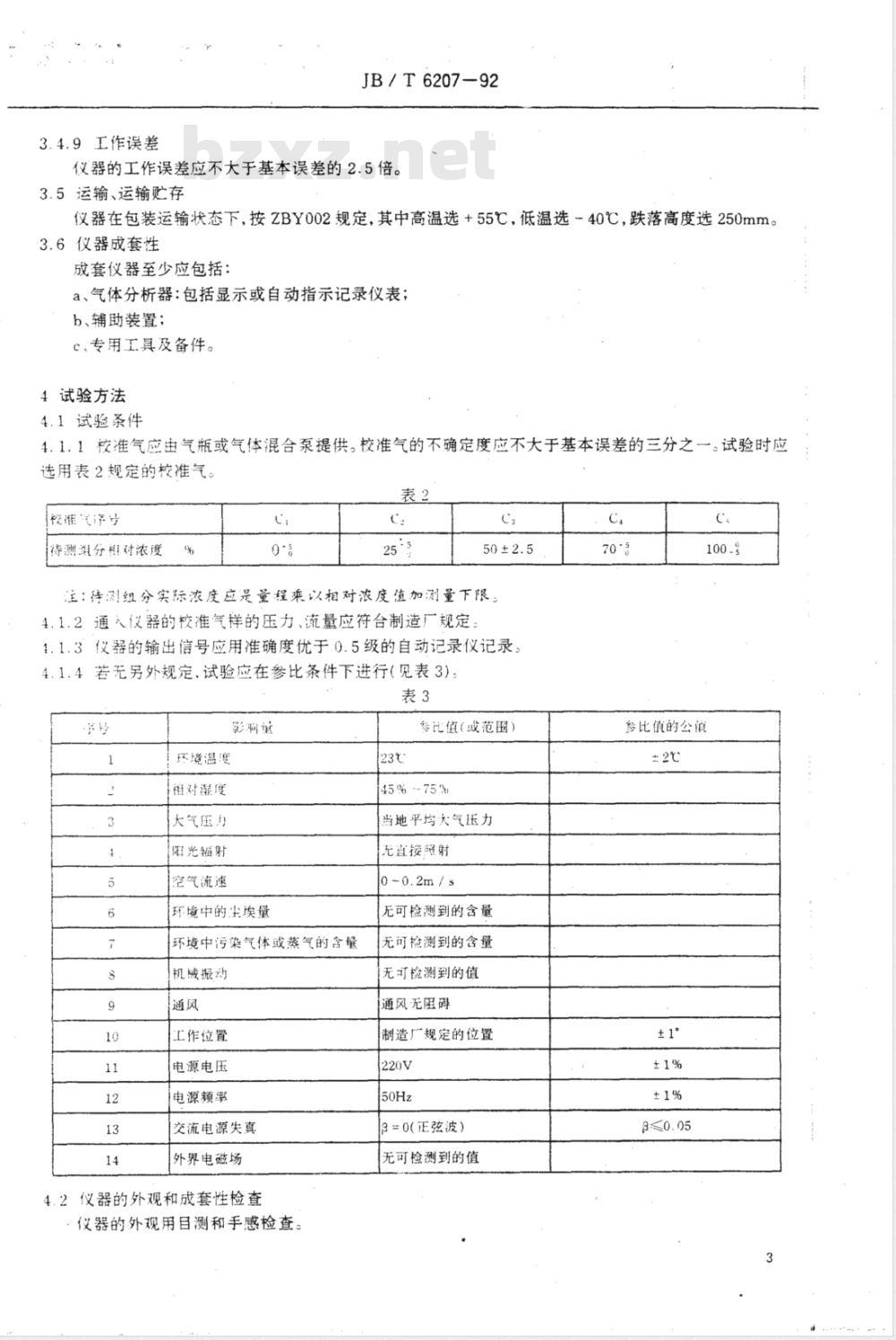

3.4.9工作误差
JB / T 6207-92
仪器的工作误差应不大于基本误差的2.5倍。3.5运输、运输贮存
仪器在包装运输状态下，按ZBY002规定，其中高温选+55℃，低温选-40℃，跌落高度选250mm。3.6仪器成套性
成套仪器至少应包括：
a、气体分析器：包括显示或自动指示记录仪表；b、辅助装置；
c、专用工具及备件。
4试验方法
4.1试验杀件
4.1.1校准气应由气瓶或气体混合泵提供。校准气的不确定度应不大于基本误差的三分之。试验时应选用表2规定的校准气。
校准气泽号
待测组分相对浓度
注：待测组分实际浓度应是量程乘以相对浓度值加测量下限4.1.2通人议器的校准气样的压力、流量应符合制造厂规定：1.1.3仪器的输出信号应用准确度优于0.5级的自动记录仪记录4.1.4若无另外规定、试验应在参比条件下进行（见表3)，表3
环境温度
相对混度
大气压力
阳光辐射
空气流速
环境中的尘埃量
环境中污染气体或蒸气的含量
机械振动
工作位置
电源电压
电源频率
交流电源失真
外界电磁场
4.2仪器的外观和成套性检查
仪器的外观用目测和手感检查：23℃
参比值（或范围）
45%~75%
当地平均大气压力
无直接照射
无可检测到的含量
无可检测到的含量
无可检测到的值
通风无阻碍
制造厂规定的位置
3=0（正弦波）
无可检测到的值
参比值的公值
±2℃

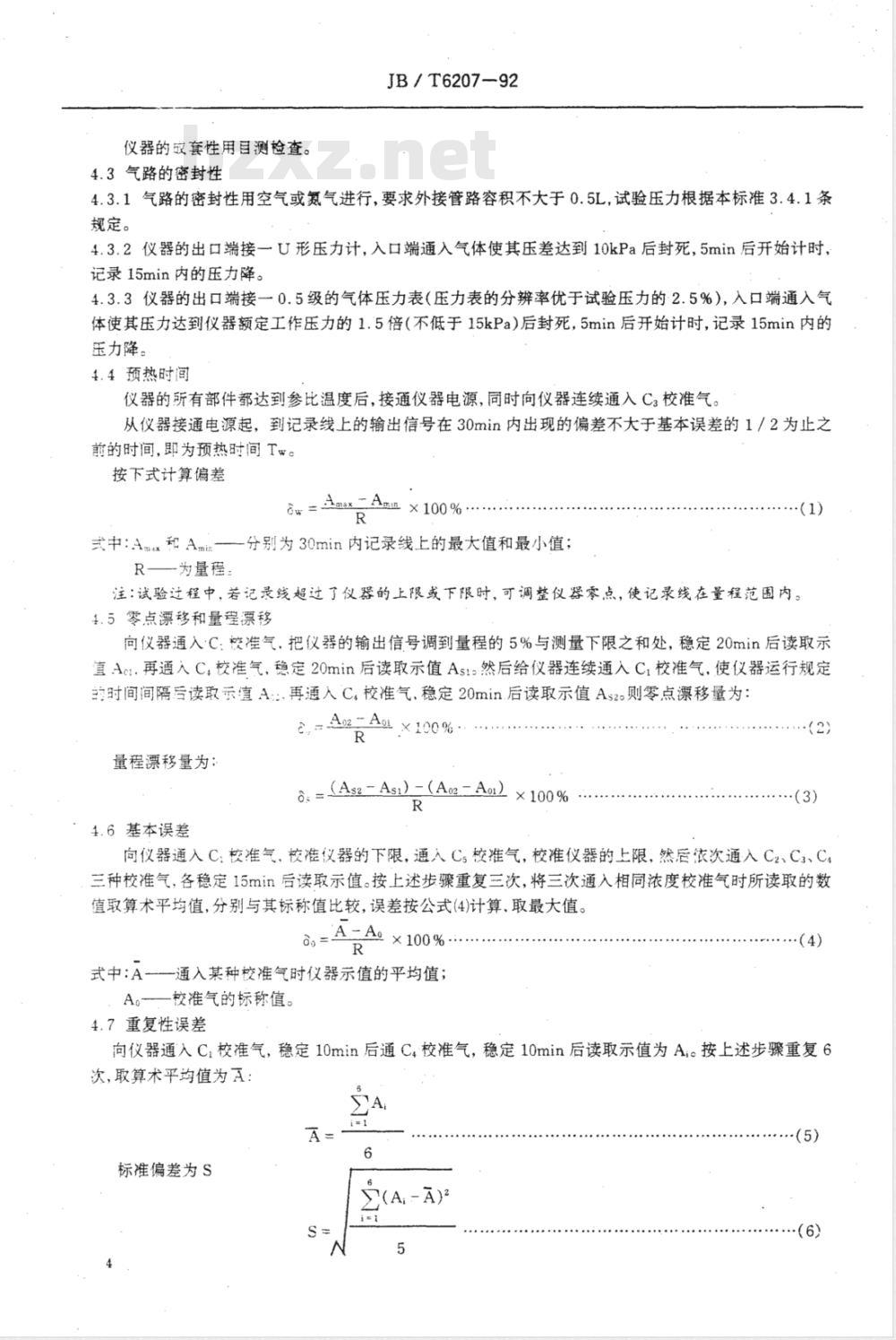

仪器的成套性用目测检查。
4.3气路的密封性
JB/T6207-92
4.3.1气路的密封性用空气或氮气进行，要求外接管路容积不大于0.5L，试验压力根据本标准3.4.1条规定。
4.3.2仪器的出口端接一U形压力计，入口端通入气体使其压差达到10kPa后封死，5min后开始计时，记录15min内的压力降。
4.3.3仪器的出口端接一0.5级的气体压力表（压力表的分辨率优于试验压力的2.5%），入口端通入气体使其压力达到仪器额定工作压力的1.5倍（不低于15kPa）后封死，5min后开始计时，记录15min内的压力降。
4.4预热时间Www.bzxZ.net
仪器的所有部件都达到参比温度后，接通仪器电源，同时向仪器连续通入C3校准气。从仪器接通电源起，到记录线上的输出信号在30min内出现的偏差不大于基本误差的1／2为止之前的时间，即为预热时间Tw。
按下式计算偏差
8w =Amx_Amm ×100%
式中：Amx和Amin
R为量程：
-分别为30min内记录线上的最大值和最小值；注：试验过程中，若记录线超过了仪器的上限或下限时，可调整仪器零点，使记录线在量程范围内：4.5零点漂移和量程漂移
向仪器通入C.核准气，把仪器的输出信号调到量程的5%与测量下限之和处，稳定20min后读取示直Ac1.再通入C，校准气，稳定20min后读取示值As1。然后给仪器连续通入C,校准气，使仪器运行规定单时间间隔后读取示值A：.再通入C.校准气稳定20min.后读取示值As2。则零点漂移量为：, - Aoa Ao
量程漂移量为：
. = (As -Ast)_ (Aoz- Aol) ×100%R
4.6基本误差
（3）
向仪器通入C：校准气，校准仪器的下限，通入Cs校准气，校准仪器的上限，然后依次通入C2、C3、C。三种校准气，各稳定15min后读取示值。按上述步骤重复三次，将三次通入相同浓度校准气时所读取的数值取算术平均值，分别与其标称值比较，误差按公式(4)计算、取最大值。A-Ao
×100%
式中：A-
通入某种校准气时仪器示值的平均值；校准气的标称值。
4.7重复性误差
向仪器通入C校准气，稳定10min后通C校准气，稳定10min后读取示值为Ai。按上述步骤重复6次，取算术平均值为A：
标准偏差为 S
(A: -A)2
（5）
重复性误差以相对标准偏差Cv表示：JB / T 6207-92
4.8输出波动
向仪器通入C，校准气，把仪器的输出信号调到量程的5%与测量下限之和处，持续5min用不低于0.5级的电压表测定在此期间内随机出现的最大峰一肇值Aimax，重复三次，求其平均值：A
测输出波动为：
×100%
4.9滞后时间、上升时间和下降时间（8）
（9）
49.1将（，校准气和C，校准气分别通过稳压（或稳流）装置，再通过三通切换阀接到仪器入口；切换阀到仪器入口的距离要尽量短：仪器的输出信号用记录仪记录4.9.2按仪器规定的气样压力、流量向仪器分别通入C，校准气和C4校准气，记录稳定后的输出信号值(示值)A,和A计算Ain=A：+.1(A-A）和Ar=A,+0.9(A-A)的值。4.9.3重新通入C，校准气，指示稳定后，将L校准气通入仪器，从仪器入口算起，用秒表分司“器指示到A处所经过的时间和仪器指示从A-到达43.处所经过的时间，这两个时间分别为滞后时间（T)和上升时间(T.）：
下降时间（T）的测定，在通入C：校准气输出信号（示值）稳定后，向仪器通入C，校准气，用秒表测定指示从A到达Ar处经过的时间
1.9.4上述步骤重复三次，分别取算术平均值，测量结果如有争议，可根据记录仪记录的图形和走纸速度来确定滞旨时间、上升时间和下降时间，4.10影响误差
4.10.1电源电压的影响
向仪器通入C，校准气，稳定后读取示值A.然后将电压从220V缓慢下降到198V.稳定15min后读取示值A.1.再将电压从198V缓慢上升到242V，稳定15min后读取示值A..2。按下式计算偏差，取最大值
式中：A—A.i、A.2分别与A之差4.10.2电源频率的影响
·（10)
向仪器通入C，校准气，稳定后读取示值AHg；然后将频率从50Hz变到49.5Hz稳定15min后读取示值A1：再将频率从49.5Hz变到50.5Hz，稳定15min后读取示值AH2.按下式计算偏差，取最大值。AH100%
式中：△AH—一AHI、AH2分别与AHo之差。4.10.3环境温度的影响
试验在环境试验室(箱)内进行。试验用的气源放在室(箱)外。（11)
向仪器通入C，校准气，稳定后，读取示值ArO；然后使环境温度达到额定工作范围的上、下限，升降温速率不大于1/min，在试验温度点上保温4h.分别读取示值Ar1、Arz，按下式计算偏差。Ar×100%.
（12）
式中：AArA、A2分别与Ar之差
4.11工作溪差
JB/ T6207—92
4.11.1工作误差的试验方法
仪器校准后，向仪器通入C，校准气，然后将环境温度、电源电压、电源频率在仪器规定的额定工作范围内改变，使其影响最大，稳定后，读取示值A，与标称值A。进行比较，其误差应不大于规定的工作误差。-4.11.2工作误差的计算方法
根据以上测试结果，按下式计算工作误差：8=±1.15V+C2+62+0+8m
4.12安全要求
-（13）
试验时、仪器处于不包装及非工作状态。将仪器放在40～44℃的环境中保温至少4h，然后将仪器放入恒温箱内保持48h，箱内各处的空气温度应保持在40-2℃.相对湿度为91%～95%。要求箱内空气流通；不允许凝露和冷凝水落在仪器上。受潮预处理后，应立即进行绝缘电阻和绝缘强度试验：4.12.2绝缘电阻
测试设备用500V（DC）兆欧表。测试前接通电源开关，测试时，将兆欧表的一个接线端子接到仪器电源端子的相中连线上.另一端接到仪器保护接地端（机壳）上，加上500V直流电压，持续5后、测量绝深电阻
+.12.3绝缘强度
试验应在功率不小于0.25kVA的介质绝缘装置上进行测试前接通电源干关将介质绝缘装置的两根检验导线分别接到电源端子的相中连线和接地端子壳）上，
额定试验电压按表4选择：
试验时、用5~20的时间均匀地从0V上升到规定电压，保持1min，然后用5～20的时间将电压均与地降到，在试验过程中不应出现击穿和飞弧。表4
R器额定工作电压DC载AC有数值
130250
额定试验电用
试验电压为正弦波电压、颗率50Hz5%失真系数3≤0.05
4.12.4泄漏电流
，仪器放在绝缘台上，用1.1倍额定工作电压使仪器工作直到温度趋于平衡试验时器用一只隔离变压器同电源隔离、连接方法如下图。仪器外壳：2
隔离变压器；3
转换开关；
接地端子；5
毫安表
JB / T6207-92
利用转换开关、依次测量电源每个极和仪器接地端（机壳)之间的泄漏电流。413运输、运输贮存
按ZBY002规定进行。
5拾验规则
5.1每台仪器须经检验合格后才能出厂，并附有合格证书。5.2检验分出厂检验和型式检验。5.2.1出厂检验
出厂的仪器按本标准第3.2,3.3.1.1.3.3.2.3.4.1~3.4.7.3.6条进行检验.其中3.4.7条7抽检项目，每批抽检不少于3台。
5.2.2型式检验
属下列情况之一时必须进行型式检验：a.试制的新产品；
h.同类产品质量评比：
（．产品在设计、工艺或材料作重大改变时；d.产品长期停产后.恢复生产时：e成批生产的产品每三年进行·次5.2.3型式检验的仪器在出厂检验合格的产品中随机抽取两台：5.2.4判定规则
a.仪器型式捡验项目按本标准第3.2~3.6条进行b.第3.3,3.4.3.3.4.4.3.4.5.3.4.8条不台格为B类不合格，其余项目为不台格，有·个B类不台格、或有三个以上（包括三个）类不合格、或有两个相同的（类不台格、次型式检验判为不合格
6仪器的标志、包装、运输和贮存61义器应在明显的位置标志下列内容：产型号，名称及规格：
b.制造名称、商标：
c.i器出厂日期及编号。
6.21义器包装按ZBY003中防震、防潮的规定进行6.3义器包装箱上应写明下列标志：注.议器的型号、名称；
b，制造产名称、出厂编号；
包装储运图示标志按GB191规定执行：d.包装体积：长×宽×高.mm：毛重和净重：kge.收货单位及地址：
6.4随同仪器的文件至少包括：
a.装箱单；
b产品合格证；
c．使用说明书；
i.附备件清单
651义器在运输过程中及贮存期间.必须防止受到剧烈冲击.雨淋、爆晒及辐射。仪器应原箱贮存：存地的环境温寒为0～40℃，相对温度不大于35%，同时不应有能引起仪器魔蚀及电气绝缘生能落低的育害物质存在
了仪器的保证期
JB/T620792
在用户遵守运输、贮存和使用规则的条件下，从制造厂发货之日起一年内，产品因制造质量不良而发生损坏或不能正常工作，制造厂应无偿地为用户修理仪器或更换零部件。附加说明：
本标准由机械工业部北京分析仪器研究所提出并归口。本标准由四川仪表九厂、北京分析仪器研究所负责起草。本标准主要起草人范学伟、谢志红、廖业雄。
