【国家标准(GB)】 牙科手机 联轴节尺寸

中华人民共和国国家标准
牙科手机联轴节尺寸
pental hand pieces-Coupling dimensionsUDC 615.47:616
.814: 621
GB 5047--85
本标准适用于牙科手机和其驱动机构之间使用的旋转式联轴节。对联接部分的尺寸加以统一本标准限用于供低速或中速的机械联结手机。不适用于滑动接合型联轴节。本标准参照采用国际标准ISO3964—1982《牙科车头联轴节尺寸》。联接尺寸和极限偏差应符合图 1 和图 2 的规定。13minl 11.2 -8.8
联轴节
阔定安装
非固定安装

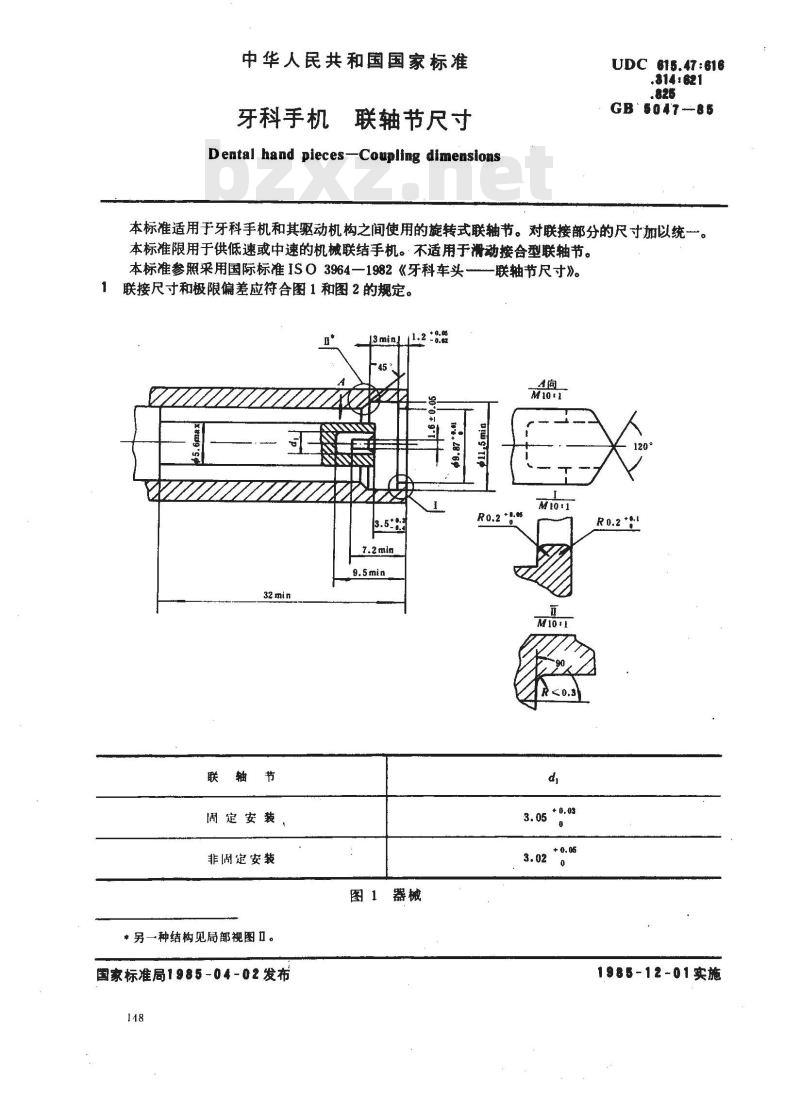

图1器械
另一种结构见局部视图Ⅱ。
国家标准局1985-04-02发布Www.bzxZ.net
3.05 *0.03
1985-12-01实施
不同器械转速下
所用的轴
>25000转/分
<25000转/分
2锁紧装置的结构允许另选。
附加说明：
GB5047--85
6.75±0.25

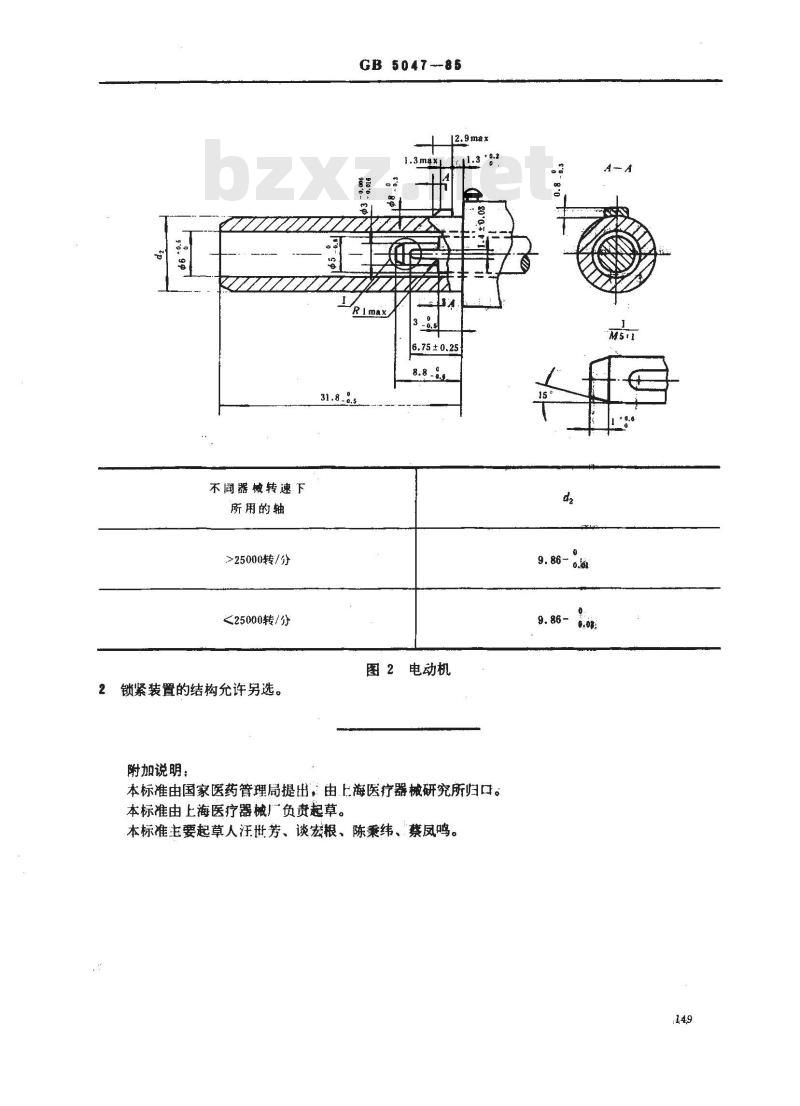

图2电动机
本标准由国家医药管理局提出，由上海医疗器械研究所归口。本标准由上海医疗器械厂负责起草。本标准主要起草人汪世芳、谈宏根、陈秉纬、蔡凤鸣。80
