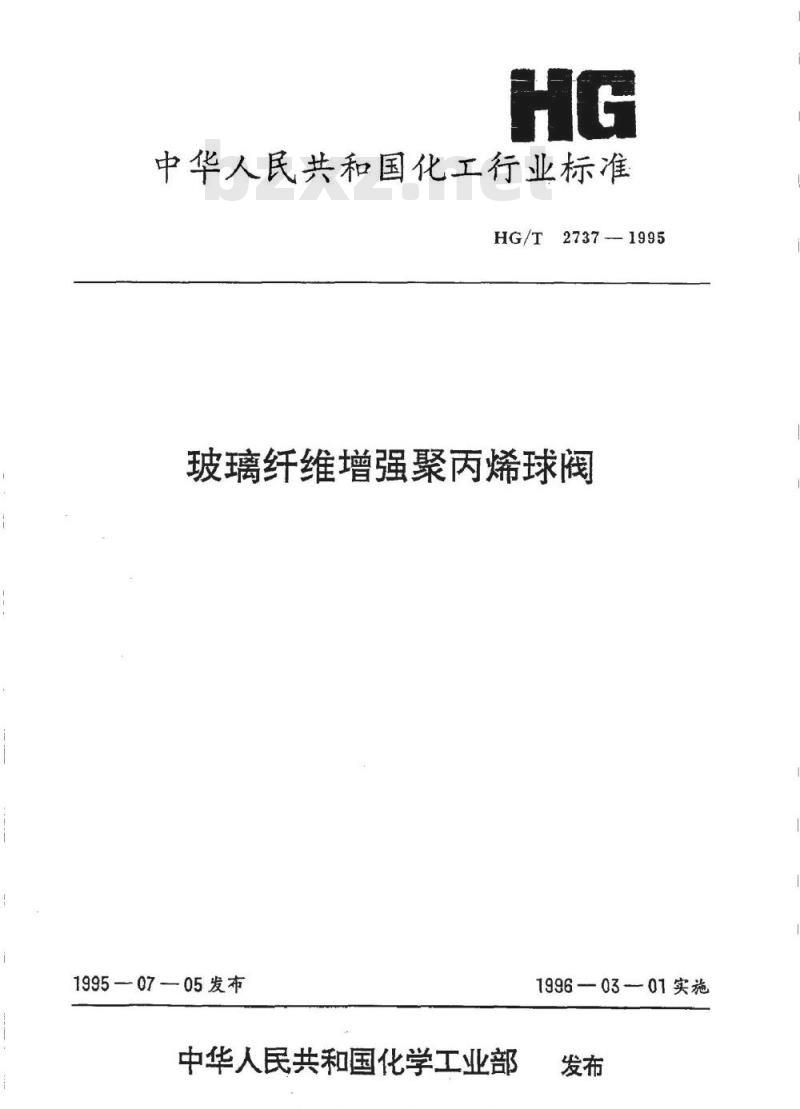

【化工行业标准(HG)】 玻璃纤维增强聚丙烯球阀

中华人民共和国化工行业标准
HG/T2737-1995
玻璃纤维增强聚丙烯球阀
1995—07—05发布
中华人民共和国化学工业部
标准视视网ma.bsa品m，cem吾类标准行业资科免费下载1996—0301实施

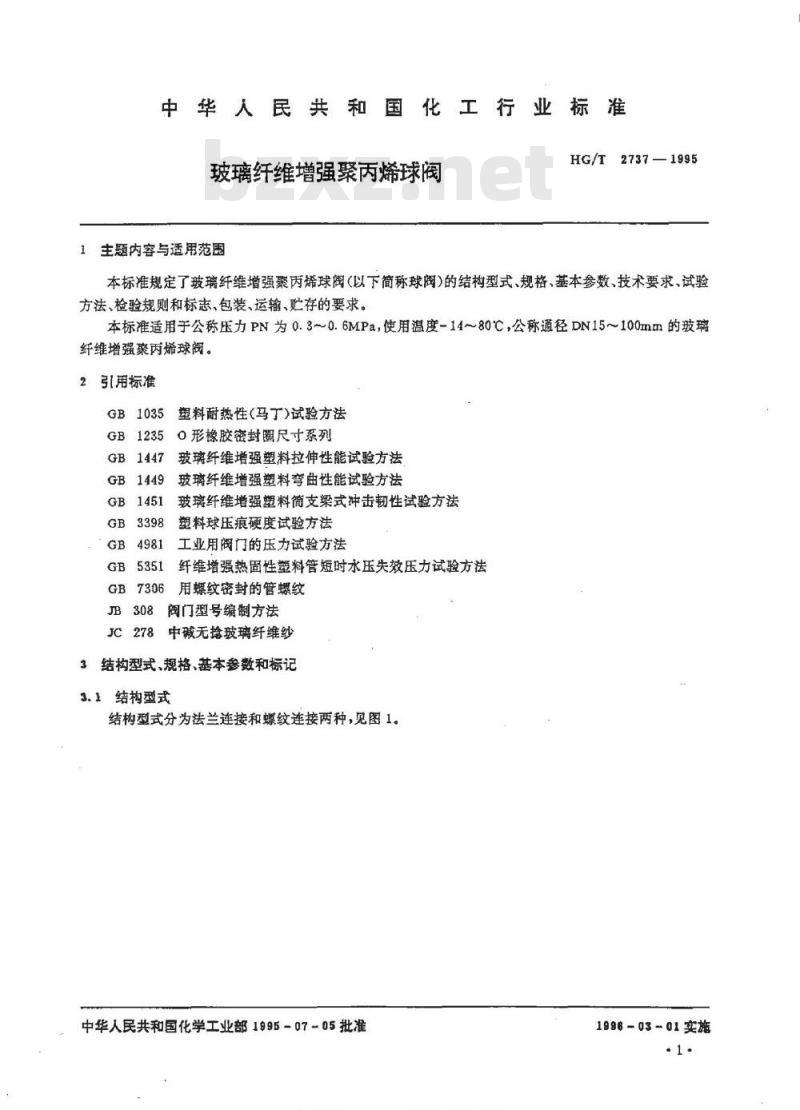

中华人民共和国化工行业标准
玻璃纤维增强聚丙烯球阀
主题内容与适用范围
HG/T2737—1995
本标准规定了玻璃纤维增强聚丙烯球阀（以下简称球阀）的结构型式、规格、基本参数、技术要求、试验方法、检验规则和标志、包装、运输、贮存的要求。本标准适用于公称压力PN为0.3~0.6MPa，使用温度-14～80℃，公称通径DN15~100mm的玻璃纤维增强聚丙烯球阀。
2引用标准
GB1035
塑料耐热性（马丁）试验方法
GB1235
GB1447
GB4981
GB5351
GB7306
0形橡胶密封圈尺寸系列
玻璃纤维增强塑料拉伸性能试验方法玻璃纤维增强塑料弯曲性能试验方法玻璃纤维增强塑料简支梁式冲击韧性试验方法塑料球压痕硬度试验方法
工业用阀门的压力试验方法
纤维增强热固性塑料管短时水压失效压力试验方法用螺纹密封的管螺纹
阀门型号编制方法
中碱无拾玻璃纤维纱
3结构型式、规格、基本参数和标记3.1结构型式
结构型式分为法兰连接和螺纹连接两种，见图1。中华人民共和国化学工业部1995-07-05批准标准技携网wm.bzaoso.cm咨美标准行业资料免费下载1996-03-01实施
2737—1995
8.法兰连接
b.螺纹连接
5.密封环6. 球体
7.密封座
标准技换网wm.bzsoso.ccm各美标准行业资料免费下款8.法兰
9.螺纹接头

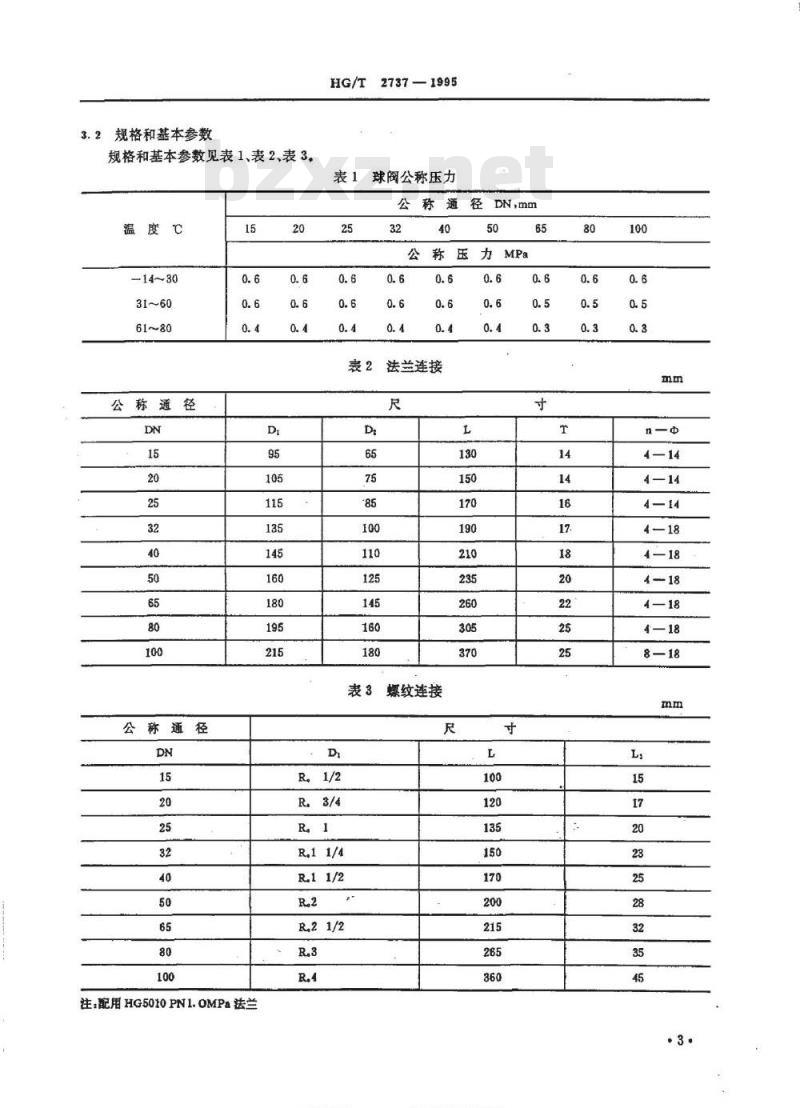

规格和基本参数
规格和基本参数见表1、表2、表3。温度℃
-14~30
公称通径
称通径此内容来自标准下载网
2737—1995
球阀公称压力
公称通
法兰连接
R。1/2
R,21/2
注：配用HG5010PN1.OMPa法兰
螺纹连接
标准换执网.m.t2o.com：65
4—14
4—14
4—18

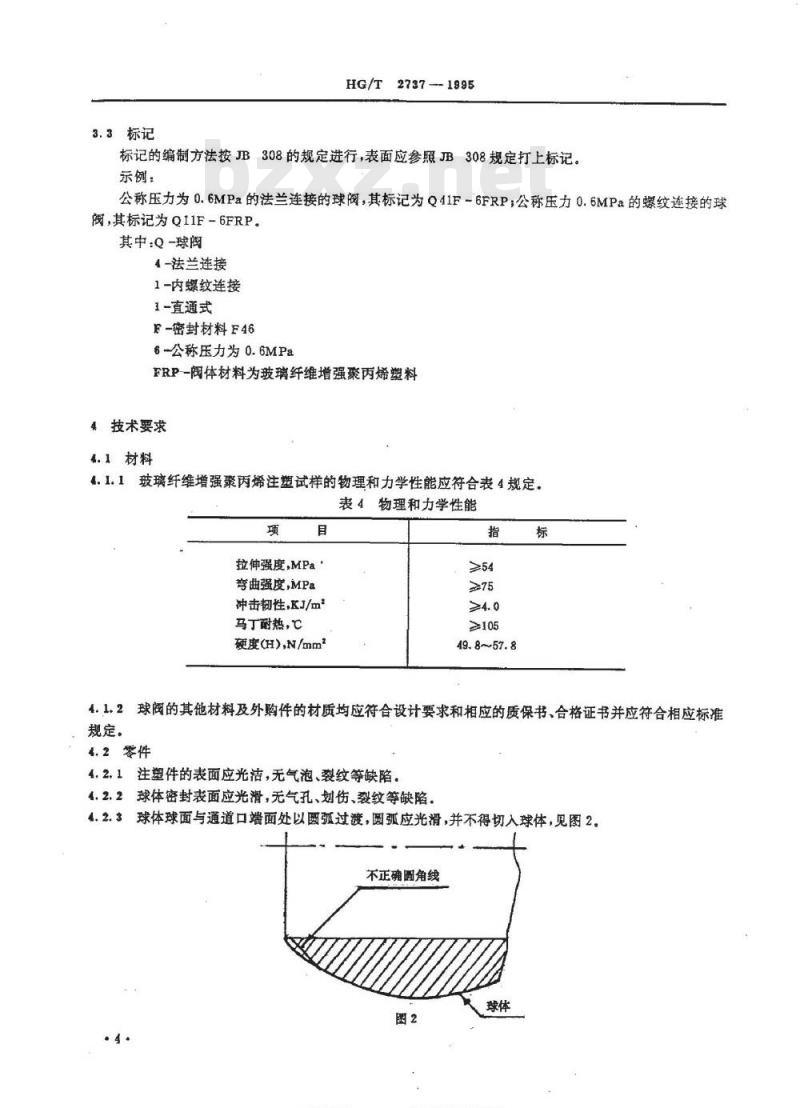

3.3标记
HG/T2737---1995
标记的编制方法按JB308的规定进行，表面应参照JB308规定打上标记。示例：
公称压力为0.6MPa的法兰连接的球阀，其标记为Q41F-6FRP；公称压力0.6MPa的螺纹连接的球阀，其标记为QI1F-6FRP。
其中：Q-球阀
4-法兰连接
1-内螺纹连接
1-直通式
F-密封材料F46
6公称压力为0.6MPa
FRP--阀体材料为玻璃纤维增强聚丙烯塑料4技术要求
..1材料
4.1.1玻璃纤维增强聚丙烯注塑试样的物理和力学性能应符合表4规定。表4物理和力学性能
拉伸强度，MPa
弯曲强度，MPa
冲击韧性，KJ/m
马丁耐热，
硬度(H),N/mm2
49.8~57.8
4.1.2球阀的其他材料及外购件的材质均应符合设计要求和相应的质保书、合格证书并应符合相应标准规定。
4.2零件
4，2.1注塑件的表面应光洁，无气泡、裂纹等缺陷。4.2.2球体密封表面应光滑，无气孔、划伤、裂纹等缺陷4.2.3球体球面与通道口端面处以圆孤过渡，圆弧应光滑，并不得切入球体，见图2。不正确圆角线
标薄换捷网.b2元0
Ccm各类标准行业资料免费下较
HG/T2737-1995
4.2.4“0\形密封圈的尺寸系列应符合GB1235的规定。4.2.5法兰连接的球阅，其两端密封面的平面度公差<0.8mm：其两端法兰平面和孔中心线垂直度<0.02mm.
4.2.6螺纹连接的球阀，其两端螺纹尺寸应符合表2和GB7306的规定。4.2.7手柄上应有指示开、关方向的箭头及“开”、关”字样。4.3装配
组装后的球阀应启闭灵活，无阻卡现象。4.4耐压性能
4.4.1球阀出厂应进行1.1倍公称压力的密封试验，其强度试验压力不应小于1.5倍公称压力且不应有泄漏。
4.4.2球阀水压爆破压力不应小于4倍公称压力。5.
试验方法
5.1玻璃纤维增强聚丙烯注塑试样的物理和力学性能试验按如下方法进行。5.1.1拉伸强度按GB1447测试。
5.1.2弯曲强度按GB1449测试
5.1.3冲击韧性按GB1451测试。
5.1.4马丁耐热按GB1035测试。
5.1.5硬度参照GB3398测试：
5.2尺寸和外观测量方法。
5.2.1尺寸测量采用钢制量卡具，5.2.2外观质量采用目测。
5.3密封压力试验和强度试验按GB4981规定进行，试验保压时间按表5规定。表5试验保压时间
公称通径DN,mm
保压时间，min
5.4水压爆破试验按GB5351规定进行。6.检验规则
6.1材料检验
球阀材料检验按4.1规定进行，不符合规定的材料不得使用。6.2零件检验
6.2.1零件应按图纸及技术要求逐件进行检验。6.2.2零件表面质量及几何尺寸应符合4.2及图纸规定6.3出厂检验
50~100
球阅出厂前应逐只进行密封试验和强度试验，组装后的球阀应表面光洁、启闭灵活、无卡阻现象。8.4型式检验
6.4.1有下列情况之应进行型式检验：a.新产品投产时；
b.材料、配方、工艺及结构有较大改变，对产品性能有影响时；c.上级检验部门要求型式检验时，5
标准预授网w.bzaoso.comHG/T2737—1995
d.正常生产时，每种规格进行型式检验的次数每年不少于1次。6.4.2每种规格的球阀以2000只作为一批，年产量不足2000只时，也作为一批，从中抽取3只检查爆破压力和硬度。
6.4.3型式检验为本标准第4章规定的全部内容。6.4.4型式检验项目中若第4.1条不合格，则判该批产品为不合格产品，若第4.2或4.3、4.4条不合格，则须加倍抽样检查，若仍达不到要求时，则判该批产品不合格。6.5用户对产品有特殊要求，或要求进行爆破试验时，需经双方协商并在订货协议中注明。7.标志、包装、运输、贮存
7.1标志
球阀阀体上应标有公称压力(PN)，公称通径(DN），制造厂厂名或商标。7.2包装
7.2.1出厂产品的包装应满足运输的要求，包装箱上要标明产品名称、型号、规格、净重、生产厂厂名和出广日期。
7.2.2包装箱内应附有产品合格证及产品说明书。7.2.2.1产品合格证应包括下列内容：a.制造厂名和出厂日期；
b.产品名称、型号；
c.公称压力、公称通径；
d.依据的标准、检验结论及检验日期；e.出厂编号：
f.检验人员及负责检验人签章；7.2.2.2产品说明书应包括下列内容：a.制造厂名：
b.用途和主要性能规范；
c.作用原理和结构说明；
d.主要外形尺寸和连接尺寸，
e.主要零部件材料：
f.安装和使用要求，
g.附件清单。
7.3运输
运输过程中球阀应处于全开状态，通道两端要加以封闭保护。7.4贮存
产品应贮存在干燥的室内，堆放整齐，不允许露天存放，以防止损坏。6
标准预捷网woma.bzzoso.com附加说明：
本标准由中国化工装备总公司提出。HG/T
27371995
本标准由全国非金属化工设备标准化技术委员会归口。本标准由化学工业部化工机械研究院、宁波化工防腐设备厂、地方国营镇海化工阀门厂负责起草。本标准主要起草人：陈光平、寿振钢、孙存兵、胡建华、周杰、叶军。·7
标准搜换网喜类标准行业贷料免费下载开本
中华人民共和国
化工行业标准
玻璃纤维增强聚丙烯球阀
HG/T2737-1995
中国化工装备总公司
邮政编码100011
印刷北京化工大学
版权专有
880×1230
1996年3月第一版
不得翻印
13.5千字
1996年3月第一次印刷
标准授接网bzaDmD：on名美标准行业资料免费下载
