中华人民共和国国家标准
PN2.5MPa（25bar>凹凸面对焊钢制管法兰Steel pipewelding neck flangeswlth maleandfemalefaceforPN2.5MPa(25bar)GB9115.18-88

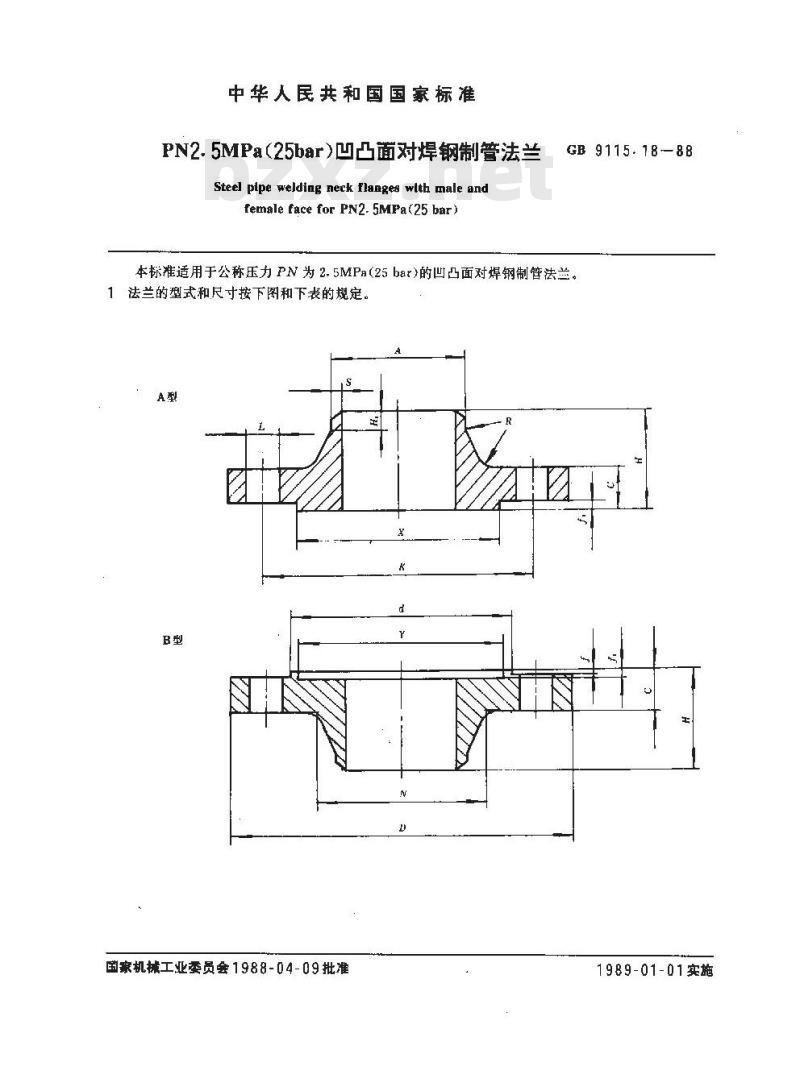

本标准适用于公称压力PN为2.5MPa(25bar)的凹凸面对焊钢制管法兰。1法兰的型式和尺寸按下图和下表的规定。A型
国家机械工业委员会1988-04-09批准1989-01-01实施
法兰焊
端外径
（普子
外径）
牲孔径
GB 9115. 18 - 88
法兰厚度！

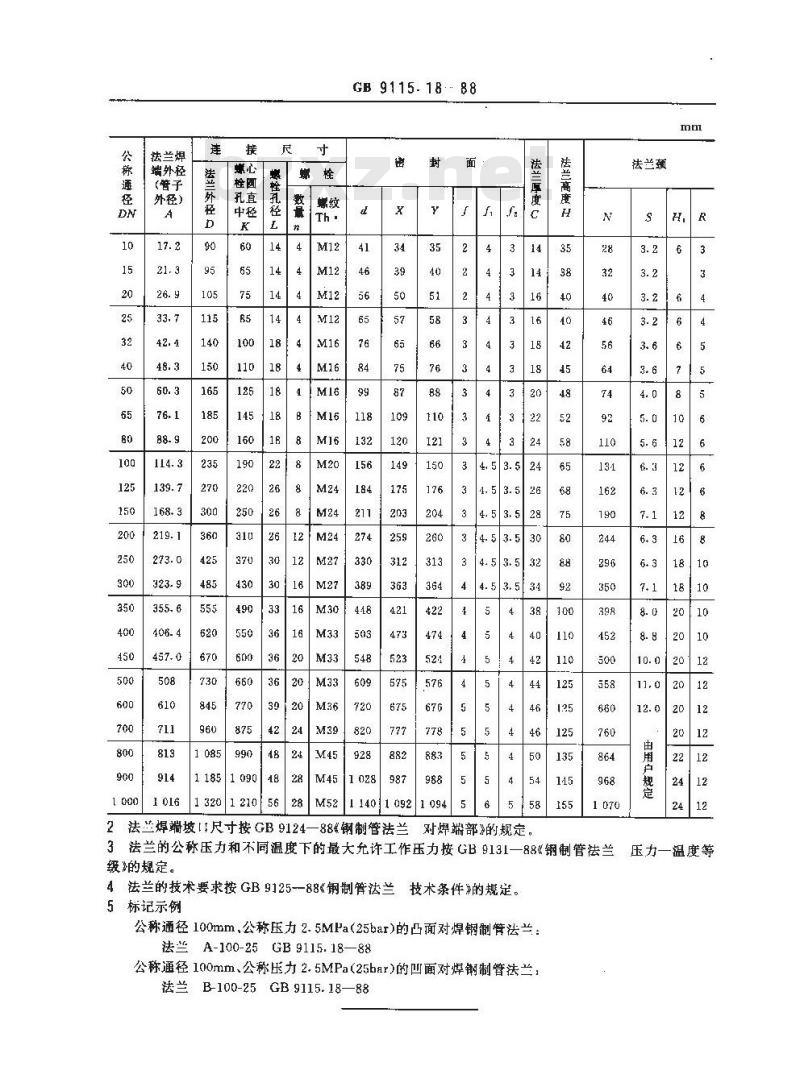

2法兰焊端坡［1尺寸按GB9124—88钢制管法兰对焊端部》的规定。
法兰高度
3法兰的公称压力和不同温度下的最大允许工作压力按GB9131—88&钢制管法兰级的规定。
4法兰的技术要求按GB9125--88《钢制管法兰技术条件》的规定。5标记示例下载标准就来标准下载网
公称通径100mm，公称压力2.5MPa(25bar)的凸面对焊钢制管法兰：法兰A-100-25GB9115.18—88
公称通径100mm、公称压力2.5MPa（25bar)的凹面对焊钢制管法兰，法兰B-100-25GB9115.18—88
法兰颈
压力一温度等
