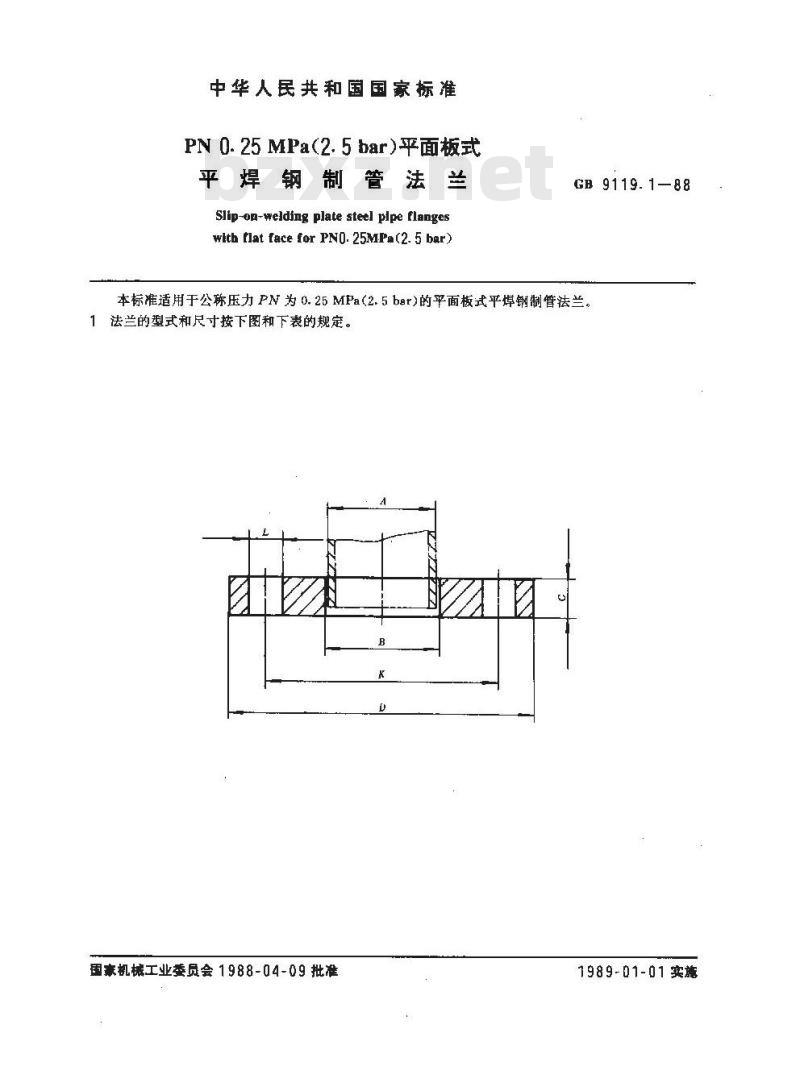

PN 0.25 MPa(2. 5 bar)平面板式平焊钢制管法兰
Slip-on-welding plate steel plpe flangeswith tlat face for PN0. 25MPa(2. 5 bar)GB9119.1—88
本标准适用于公称压力 PN 为 0. 25 MPa(2. 5 ber)的平面板式平焊钢制管法兰。法兰的型式和尺寸按下图和下表的规定。国豪机械工业委员会1988-04-09批准1989-01-01实施
法兰外径
螺栓孔
中心圆免费标准下载网bzxz
GB 9119. 1—88
螺栓孔径
法兰厚度
按 GB 9119· 2—88PN 0. 6 MPa(6 bar)的法兰尺寸810
法兰内径 B
由用户规定
法兰理论
2法兰的公称压力和不同温度下的最大允许工作压力按GB9131一88钢制管法兰日压力一温度等
级》的规定。
3法兰的材料和技术要求按GB9125—88%钢制管法兰技术条件》的规定。4标记示例
公称通径100mm、公称压力0.25MPa(2.5bar)的平面板式平焊钢制管法兰：法100-2.5GB9119.1—88
