【国家标准(GB)】 盒式录音磁带电性能与机械性能测量方法

中华人民共和国国家标准
盒式录音磁带电性能
与机械性能测量方法
Methods of measurement for electrical andmechantcal properties of compact cassette tape本标准适用于带宽3.81mm的盒式录音磁带电性能和机械性能的测量。1 测量的环境条件
温度：15 ~35 ℃
相对湿度：45% ～75%
气压：86～106kPa。
2测量设备的要求
2. 1测量用磁带录音机
测量用磁带录音机的机械和电特性应满足以下要求：a.带速：4.76cm/s ±1.0%;
b。抖晃率：<0.15%（计权峰值）：c。导带器：导带器应保证测量稳定，以免影响磁带固有的特性。d．磁头
消音头：双迹或全迹。
录音头：缝隙长度3±1μm（2道4迹）放音头，缝隙长度1±0.5um（2道4迹）UDC.68f.B4
.08a:621
.317.3
GB7310—87
。 放音特性：重放符合图 1 规定特性的频响校准带，在31.5 ～14 000Hz范围内应得到不超过图2规定允差范围的特性。特别对315Hz和10kHz两点，应尽量平直，如相差超过0.5dB，在测量有关项目（最大输出电平和偏磁比）时，应加以修正。国家标准局1987-02-26批准
1987- 11- 01实施免费标准下载网bzxz
GB 7810-a7

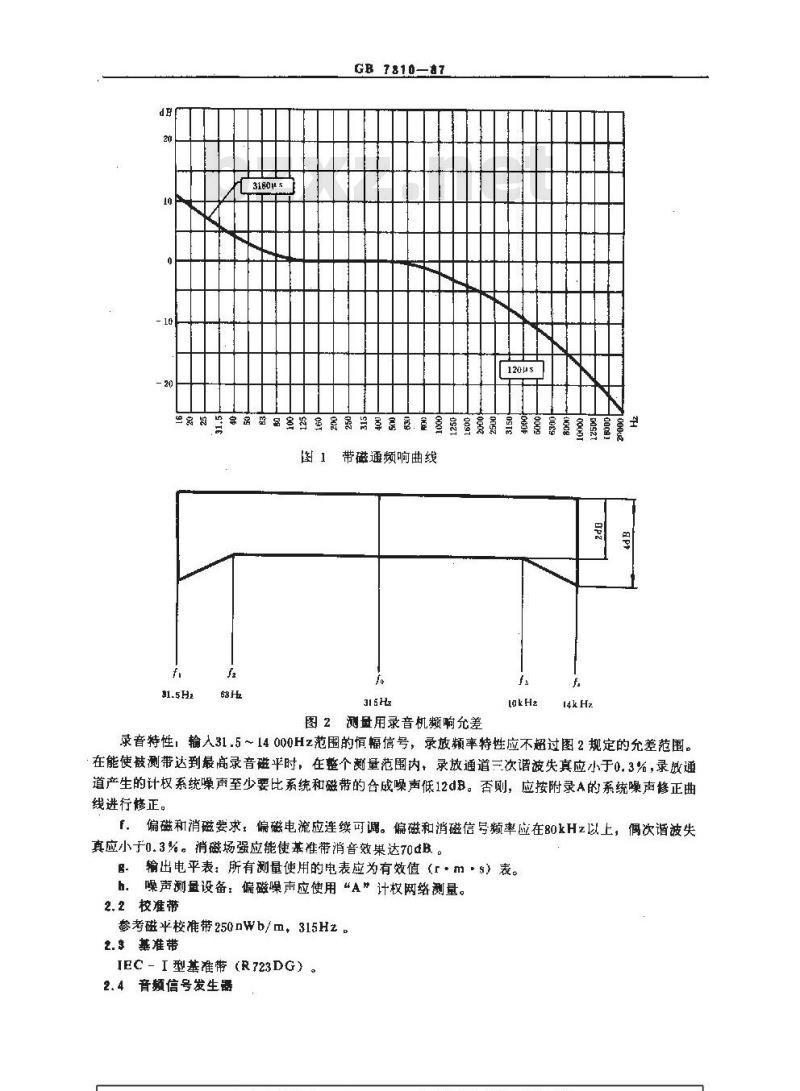

一容N中态古总容药容装装的学家电童家育有家家育图1带磁通频响曲线
图2测量用录音机频响允差
录音特性，输入31.5～14000Hz范围的恒幅信号，录放频率特性应不超过图2规定的允差范围。在能使被测带达到最高录音磁平时，在整个测量范围内，录放通道三次谐波失真应小于0.3%，录放通道产生的计权系统噪声至少要比系统和磁带的合成噪声低12dB。否则，应按附录A的系统噪声修正曲线进行修正。
f，偏磁和消磁要求，偏磁电流应连续可调。偏磁和消磁信导频率应在80kHz以上，偶次谐波失真应小于0.3%。消磁场强应能使基准带消音效果达704B。g-输出电平表：所有测量使用的电表应为有效值（r·m·s）表。h。噪声测量设备：偏磁噪声应使用“A”计权网络测量。2.2校准带
参考磁平校准带250nwb/m，315Hz2.3基准带
JEC-I型基准带（R723DG）。
2.4音频信号发生器
频率范围：20～20000Hz，
幅度误差：不劣于±0.5dB,
GB 7310—87
频率误差：不劣于 ± 2 %± 1 Hz 诸波失真，≤,0.3% -
输出阻抗：600岁。
电子毫伏表
测量范围：1 mV~100V满度s
频率响应，20Hz～20kHz，±2.5%！20 ~200kHz,±7.5%。
测量误差：±2.5%
输人阻抗：500k，
擒人电容：<40pF。
电平记录仪
笔速：500mm/s（对于100mm纸宽）或250mm/s（对于50mm纸宽）。记录纸速：3mm/s或1mm/s。
数字频率计
测量频率范围：10Hz-1MHz
频率测量精度：3 ×10 ~，±1 个数字#输人幅度：0. 1 ~30 V
输入阻抗！500k
输人容抗：<40pF。
1/8倍频程带通滤波器
中心频率：315、1000Hz1
选择性：中心频率至1/3倍频程处衰减20dB；信噪比：≥70dB，
阻抗：6002。
示波器
频率范围：10Hz～200kHz
输入阻抗：500kg
输人电容，<30pF。
2.10计权网络
A计权，特性见附录B。
8电性能测量方法
≤. 1偏磁比
加偏磁电流，测最315Hz和10kHz信号的最大输出电平。然后改变偏磁电流，测量最大输出电平的变化，把二者之差达到12dB时的偏磁电流与基准偏磁电流之比，以分贝表示。表, 2最大输出电平
8.2.1315Hz最大输出电平
以基准偏磁和315Hz信号在被测磁带上录音，逐渐增大输入电平，使三次谐波失真达3%测放音输出电平，以相对于额定输出电平的分贝数表示。3.2.210kHz最大输出电平
以基准偏磁和10kHz信号在被测磁带上录音，逐渐增大输人电平，直到继续增大输人电平，放音输出不再明显增大，测放音输出电平，以相对于额定输出电平的分贝数表示。3. 3相对灵教度
GB 7310—87
以基准偏磁和比额定输人电平低20dB的电平，将一系列规定频率信号分别在被测带和基准带上录音，测量二者在各频率的放音输出电平，将被测带的放音输出以相对于基准带的放音输出的分贝数表示。
3. 4信号偏磁噪声比
以基准偏磁和参考频率信号在被测磁带上录音，使放音输出达最大输出电平。再切断信号继续录音，然后测量最大输出电平和无信号录音部分通过A计权网络后的噪声输出电平之差，以分贝表示。8.5消音效果
以基准偏磁在被测磁带上录参考频率最高录音磁平信号，然后消去其中段。通过1/3倍频程带通滤波器测量末消部分和已消部分的放音输出电平之差，以分贝表示。3.6均匀性
以基准偏磁在被测磁带上录比参考磁平低20dB的规定频率信号，然后用有效值电平记录仪记录放音输出电平。将输出的最大值和最小值之差，以分贝表示。短期均性用3150Hz信号在两外磁迹上测量：长期均匀性用315Hz信号在一条内磁迹上测量。原则上应在整盒磁带上测量，一般可在整盒磁带上选测头、中、尾三段，但每段测盘时间不得少于1min。3.7复印比
将被测磁带进行整体消磁后，以基准偏磁、参考频率录音，使放音输出达额定输出电平，录音长度应小于收带盘上所卷磁带周长。然后紧接着进行无信号录音，隔5圈之后，再重复操作一次。如此反复录音3次，录音后的磁带应留在收带盘上，在复印过程开始之前或复印过程中不应倒带。将所录磁带在测试环境下放置24h后进行放音。用电平记录仪通过带通滤波器测量放音输出。取参考输出电平和最大复印输出电平之差，以分贝表示。调量用拿式醛带录音机
音通信号
发生器
录育版大器
有振医器
敢音放大器
图3磁带电性能测量接线图
4机械性能测量方法
4.1磁带宽度
A计权网络
电了事伏表
带通动波器
安真仪
示被器
电平记录仪
对盖上玻璃板的被测磁带在无张力的情况下，用工具显微镜或精度不低于2.5μm的投影仪沿着长度方向任选五处进行测量。所测数据均符合标准规定时，取算术平均值，否则取最劣值，以毫米表示。4. 2磁带厚度
4.2.1磁带总厚度
GB7310—87
用精度不低于0.5um的立式光学计，分别在带头，带尾处测量间距大于1m的各5点。所测值均符合标准规定时，取算术平均值；否则取最劣值，以微米表示。4.2.2带基厚度
以适当溶剂除去磁层后，按4.2.1的方法进行测量，取10点的算术平均值，以微米表示。4.2.3磁层厚度
取磁带总厚度与带基厚度之差，以微米表示。4.3碰带长度
用录音机测整盒磁带一面的走带时间，然后按下式计算磁带长度：磁带长度(m）=平均带速（m/s）×走带时间(s)4.4屈服力
用盘程为100N，精度为0.1N的拉力试验机，将被测磁带两端夹住，夹距为100～200mm，以100mm/min的恒定速率拉伸磁带，记下被测磁带的相对伸长为3%时所施加的力。连续测量三段磁带三段磁带均符合标准规定时，取算术平均值，否则取最劣值，以牛顿表示，4.5拉断力
按4.4条规定的方法，在测出服力后继续拉伸磁带，测出磁带断裂时所施加的力。三段磁带均符合标准规定时，取算术平均值，否则取最劣值，以牛顿表示。4.6剩余伸长
将被测磁带一端夹在剩余伸长测试支架上，在距上夹约200mm处作上观察记号，下端夹住并加码，使夹子和码总重量为0.1N，用读数显微镜对准记号线。然后加码，使磁带受1.3N（C45C-60）或0.8N（C-90）的力作用三分钟，除去后加的码，恢复三分钟后，用读数显微镜测量磁带的伸长（见图4）。连续测量三段磁带，三段磁带均符合标准规定时，取算术平均值，否则取最劣值。以百分数表示。
4.7静态纵向湾曲
读数显微境
GB7310—87
图4剩余伸长测量设备
将长1m以上的被测磁带自然放在一平面上,并用长1m的直尺或直线紧贴磁带一边缘的两端，然后用毫米刻度尺测量磁带边缘偏离直尺或直线的最大距离（见图6），以毫米/米表示。最大距离
图5静态纵向弯曲测量方法
，磁层电阻
将被测磁带放在跨距为3.810.0smm的两电极上，电极截面为四分之一圆，半径为1cm。使磁层接触电极，磁带边缘乘直于电极，并在两端分别悬挂23g（C-45、C-60）或148（C一90）码，用高GB731087
阻仪500V电压档测量两极间的电阻，以MQ/sq表示（见图6）。高阻及
图6磁层电阻测量设备
4.8层间粘着
将1㎡长的被测磁带在1.4N（C-45、C-60）或0.9N（C-90）的张力作用下,以磁层面朝内，卷绕在直径为36mm的玻璃管或光滑的金属管上。磁带末端用压敏胶纸固定。然后将卷绕好的磁带在温度为45±3℃，相对湿度为80%的环境中存放4h，再在测量环境下存放24h。撕下压敏胶纸，端挂以5g的码慢慢脱开，观察磁层是否有剥落并测量粘着角6（见图7），以度表示。
4.10波状边缘
GB 7$10--87
玻璃管或光滑金属普
图7层间粘着测试方法
将被测磁带悬挂于两夹之间，夹距长1m，上夹与量程为0~0.3N的弹簧秤相连，下夹与张力器相连（见图8）。不加张力时，设弹簧秤读数为a。然后调节张力器，使波状边缘刚好消失，设读数为b，两读数之差（b一a）即为波状边缘，以牛顿表示。4.11耐磨性
张力器
GB73107
图8波状边缘测量设备
弹簧秤
方法a：以基准偏磁和3150Hz信号在长1.5m的磁带上进行录音，使其输出比额定输出电平低6dB，然后将磁带在普通录音机上反复重放。记下第一次走带时的放音输出电平，并最后累计比第一次输出电平跌落1.0dB时的走带次数。整个重放过程不得清洗磁头，但允许调整方位角。方法b：以基准偏磁和3150Hz信号在整盒磁带上录音，使其音输出电平比额定输出电平低6dB。然后将磁带在普通录音机上反复重放，记下第一次重放时的放音输出电平，并测出该输出电平跌落1.0dB时的走带次数。整个重放过程允许清洗磁头，允许调整磁头方位角。GB 7310—87
附录A
系统噪声修正
（补充件）
为了精确测量磁带噪声，系统噪声至少应比磁带噪声低12dB否则必须对测量结果加以修正。下图即为噪声修正曲线，图中M为当测得的噪声比系统噪声电平大mdB时，应从测得的噪声中减去的dB数。于是若总的噪声功率N，+N，只比系统噪声N，大mdB，那么磁带噪声电平N，就等于测得的噪声电平N，+N,减去MdB。当m小于2dB时，修正指数不准确，因此不作规定。M (dB)
系统噪声修正曲线
若N，+N，比N,大mdB，则N，就等于N，+Nz减去MdB。此处N，为磁带噪声，N，为系统噪声。A计权网络数据表。
频率（H2）
20 000
GB 7310--8T
附录B
A计权特性
(补充件）
A计权网络频响数据表
啊应(d)
- 39, 4
允差（dB）
1810-81
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
