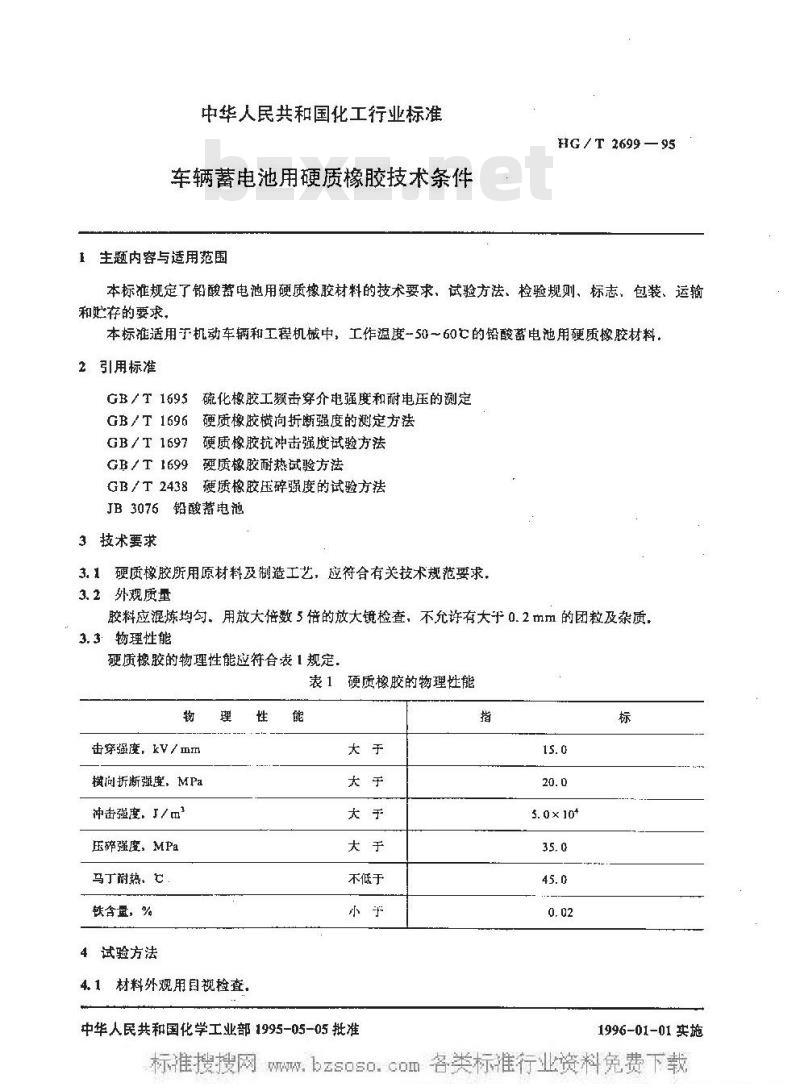

【化工行业标准(HG)】 车辆蓄电池用硬质橡胶技术条件

中华人民共和国化工行业标准
车辆蓄电池用硬质橡胶技术条件生题内容与适用范围
HG/T2699—95
本标准规定了铅酸书电池用硬质橡胶材料的技术要求，试验方法、检验规则、标志，包装、运输和贮存的要求，
本标准适用于机动车辆和工程机械中，工作温度-50～60C的铅酸蓄电池用硬质橡胶材料，2引用标准
硫化橡胶工频击穿介电强度和耐电压的测定GB/T 1695
GB/T 1696
GB/ T 1697
GB/ T 1699
GB/T 2438
硬质橡胶横向折断强度的测定方法硬质橡胶抗冲击强度试验方法
硬质橡胶耐热试验方法
便质橡胶压碎强度的试验方法
JB3076铅酸电池
3技术要求
3.1硬质橡胶所用原材料及制造工艺，符合有关技术规范要求，3.2外观质量
胶料应混炼均匀，用放大倍数5倍的放大镜检查，不允许有大于0.2mm的团粒及杂质，3.3物理性能
硬质橡胶的物理性能应符合表1规定，硬质橡胶的物理性能
击穿强度，kV/mm
横向拆断强虚，MPa
冲击强度，I/ m
压碎强度，MPa
马丁耐热，℃
铁含量，%
4试验方法
4.1材料外观用目视检查，
不低于
中华人民共和国化学工业部1995-05-05批准指
3. 0 ×10+bZxz.net
1996-01-01实施

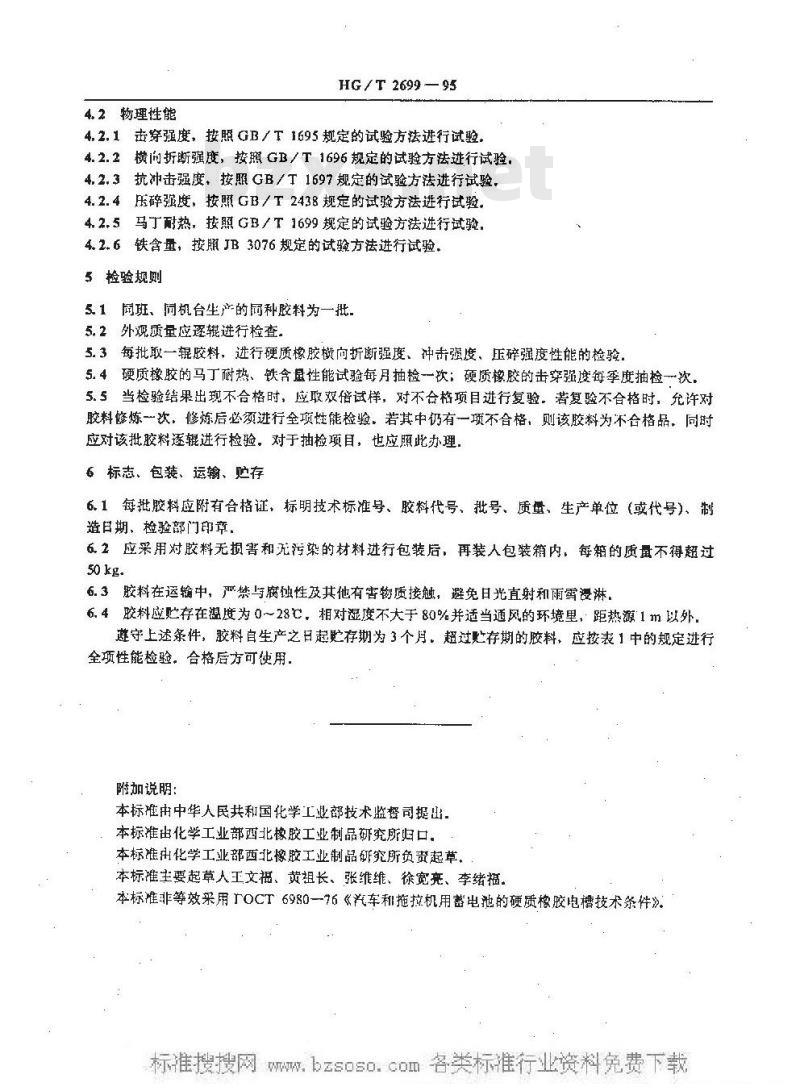

4.2物理性能
HG/ T 2699 —95
4.2.1击穿强度，按照GB／T1695规定的试验方法进行试验。4.2.2横问折断强度，按照GB/T1696规定的试验方法进行试验，4.2.3抗冲击强度，按照GB/T1697规定的试验方法进行试验，4.2.4压碎强度，按照GB／T2438规定的试验方法进行试验，4.2.5马丁耐热，按照GB／T1699规定的试验方法进行试验，4.2.6铁含量，按照JB3076规定的试验方法进行试验，5检验规测
5.1阅班、同机台生产的同种胶料为一批5.2外观质量应逐辑进行检查，
5.3每批取一辊胶料，进行硬质橡胶横向折断强度、冲击强度、压碎强度性能的检验5.4硬质橡胶的马丁耐热、铁含性能试验每月抽捡一次：硬质橡胶的击穿强度每季度抽检一次，5.5当检验结果出现不合格时，应取双倍试样，对不合格项目进行复验，若复验不合格时，允许对胶料修炼一次，修炼后必须进行全项性能检验，若其中仍有一项不合格，则该胶料为不合格品，同时应对该批胶料逐辊进行捡验。对于抽检项目，也应照此办理.6标志、包装、运输、贮存
6.1每批胶料应附有合格证、标明技术标准号、胶料代号、批号、质量、生产单位（或代号)、制造日期，检验部门印章，
6.2应采用对胶料无损害和无污染的材料进行包装后，再装人包装箱内，每箱的质量不得超过50 kg.
6.3胶料在运输中，严禁与腐蚀性及其他有害物质接触，避免日光直射和雨雪浸淋，6.4胶料应贮存在温度为0～28C，相对湿度不大于80%并适当通风的环境里，距热源1m以外，避守上述条件，胶料自生产之日起贮存期为3个月，超过贮存期的胶料，应按表1中的规定进行全项性能检验。合格后方可使用附加说明：
本标准由中华人民共和国化学工业部技术监督司提出本标准出化学工业部西北橡胶工业制品研究所归口。本标准出化学工业部西北橡胶工业制品研究所负责起草，本标准主要起草人工文福、黄祖长、张维、徐宽亮、李绪福，本标准非等效采用TOCT6980--76《汽车和拖拉机用蓄电池的硬质橡胶电槽技术条件》。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
