【国家标准(GB)】 绝缘油介电强度测定法

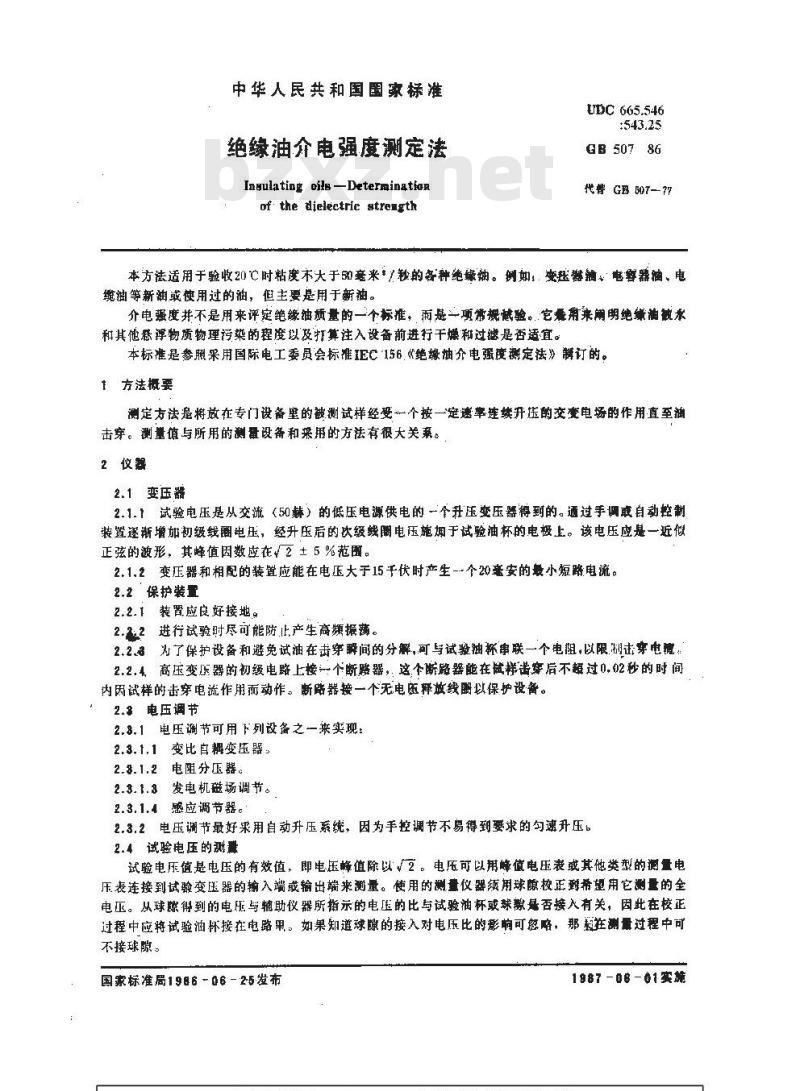

中华人民共和国圈家标准
绝缘油介电强度测定法
Ingulating oils -Determinationof the djelectric streigth
UDC 665.546
GB 50786
代警GB507-77
本方法适用于验收20 C时粘度木大于5毫来*,秘的各静绝娠猫。例如 变压糖脑。魅容器油、电缆油等新油或使用过的油，但主要是用于新油。介电强度并不是用来评定绝缘油所量的一个标准，而甚一项常规试验。它叠葡来期明绝综油被水和其他浮物质物理污染的程度以及算注入设备前进行干燥和过滤是否适宜。本标准是参服采用国际电工委员会标准EC156.《绝缘抽介电强度定法》订的。1方法概要
测定方法追将放在专门设备里的被测试样经受个按一定速率连续升压的交变电场的作用直至油击穿。测量值与所用的测量设备和采用的方法有很大关系。2仪器
2.1变压器
2.1.1试验电压是从交流（50棘）的低压电源供电的一个升压变压器得到的。通过手调最自动控制装置逐新增加初级线圈电压，经升压后的次级线開电压施期于试验油杯的电极上。该电压应甚一近似正孩的波形，其峰值因数应在2±5%范围。2.1.2变压器和相配的装置应能在电压大于15千伏时产生一个20毫安的最小短路电流。2.2保护装置
2.2.1装胃应良好接地。
2.影2进行试验时尽可能防,止,产生高频据荡。2.2.3为了保护设备和避免试油在击穿瞬间的分解，可与试验轴坏串联一个电阻，以限制击穿电境。2.2.4.高压变乐器的初级电路上接一个断器，这个断路器能在试样击穿后不超过0.02秒的时间内因试样的击穿电流作用而动作。断略器接一个无电所释放线围以保护设备。2.#电压调节
2.8.1电压调节可用下列设备之一莱实现：2.3.1.1变比自耦变压器
2.3.1.2电阻分压器。
2.3.1.3发电机磁场调节。
2.3.1.4感应调节器。
2.3.2电压调节最好来用自动升压系统，因为手控调节不易得到要求的勾速升压b2.4试验电压的测量
试验电压值是电压的有效值，即电压峰值除以2。电压可以用峰值电压表或其他类型的测量电压表连接到试验变压器的输入端或输出端来测量。使用的测童仪器须球校正希望用它测量的全电压。从球繁得到的电压与辅助仪器所指示的电压的比与试验油杯或球基否接入有关，因此在校正过程中应将试验油环接在电路果。如果知道球隙的接入对电压比的影响可忽略，那数在测量过程中可不接球隙。
国家标准局1986-06-25发布
1987-06-01实施

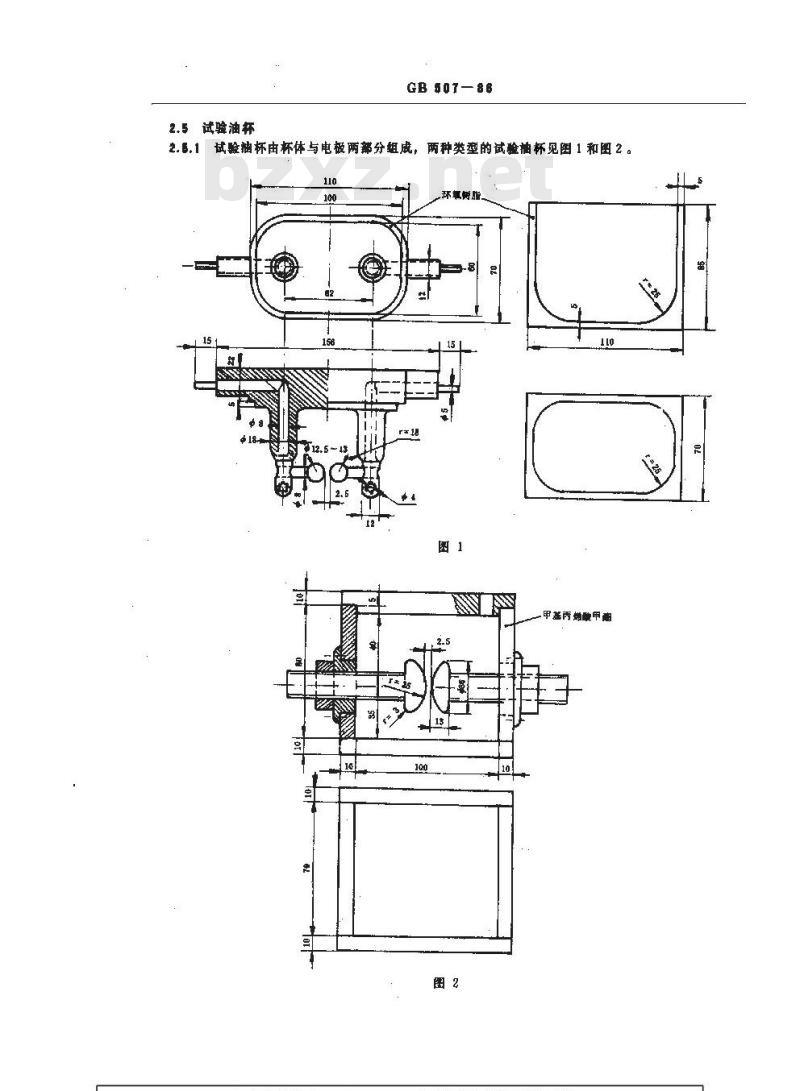

2.5试验油杯
GB507—86
2. 6,1试验油杯由杯体与电极两部分组成,两种类型的试验杯见图 1 和图 2110
不最所
甲基丙酸甲面
GB 50786
2.5.2油杯杯体是由玻璃、塑料制成的透明容器或由电工陶瓷制成的容器，有效容积在300～500升之间，杯体以密阅为宜。
2.5.a电极由磨光的锅、黄铜、青铜或不锈钢材料制成。皇球形，直径12.5～13毫米，如1所示。呈球盖形如图2所示。电极面应光滑。一旦电极面上有由于放电引起的凹坑时就应更换电极。
2.5.4电极应安装在水平轴上，彼此相隔2.5毫米。电极之间的间隙用块规校准，要求精确到0.1毫米。电极轴漫入试油的深度应为40毫米左右。3准备工作
3.1取样
介电强度的测试对试样的轻微污染相当数感，取样时很容易吸收水分，因此取样要用清洁，干爆的专用取样器严格地按GB 4756一84《石油和液体石油产品取样法（手工法）》取样。对桶装敢油听装的试样应从容器的底部抽取。
3.2试样的准备bZxz.net
8.2.1轻轻播动盛有试样的容器，使油中的杂质均勾分布而文不形成空气泡。3.2.2将试样慢慢倒入已准备好的油杯，倒试样时要避免空气泡的形成（可借助于清洁、于燥的玻璃）。操作应在防尘干爆的场所进行，以免污染试样。3. 2. 3 试验时的油温应与室遍相同。神裁试验应在15 ~ 20 ℃之间进行。3.#油杯的准备
3.3.1油杯不使用时，应将它充满干燥的油，并放于干燥防灰尘的洁地方。3.3.2油杯有一段时间未使用，重新再使用时，应进行严格清洗。8.3.2.1拆去并洗净电极，然后用干燥的新油洗涤。3.3.2.2细心地重新安装上电极，安装时避免用手指与它直接接触。3.3.3在按3.2.2规定进行充试样前，用试样冲洗油杯（至少二次）。4试验步骤
4.1试验在混度不高于75%的条件下进行。4.2在测定装置上，对盛有试样的电极二端施加50赫交流电压，电压按2千伏/秒均勾速度从零开始升到试样发生击穿的值。击穿电压就是当电极之间发生第一个火花时达到的电压，不普这个火花是瞬时的或恒定的。
如果在电极之间发生瞬时火花（听见的或可见的)，购人工地断开电路。如果发生恒定的电孤，则高压变压器初级电路上的断路器能自动断开电路。断开电路的自动断路器能在0.02秒内切断电压。试样装入油杯。在保证试样中不再有空气泡后尽快地施加第一次电压（最迟在装油后10分钟进行）。4.3试样发生击穿后，电极之间用清洁、干爆的玻璃棒轻轻揽拌试样，搅拌时尽可能避免空气泡的产生。
4.4待空气泡消失后1分钟，再按4.1要求施加第二次电压。如不可能观赛到空气泡的消失，则必须等5分钟后再一次进行击穿试验。以上试验每个试样进行六次，以六次结果的算术平均值作为该试样的介电强度。
5报告
5.1记录试验得到的六次击穿电压值，并计算它们的算术平均值，用千伏表示5.2试验报告还应记述使用电极的类型、油温。如说期
GB 507-86

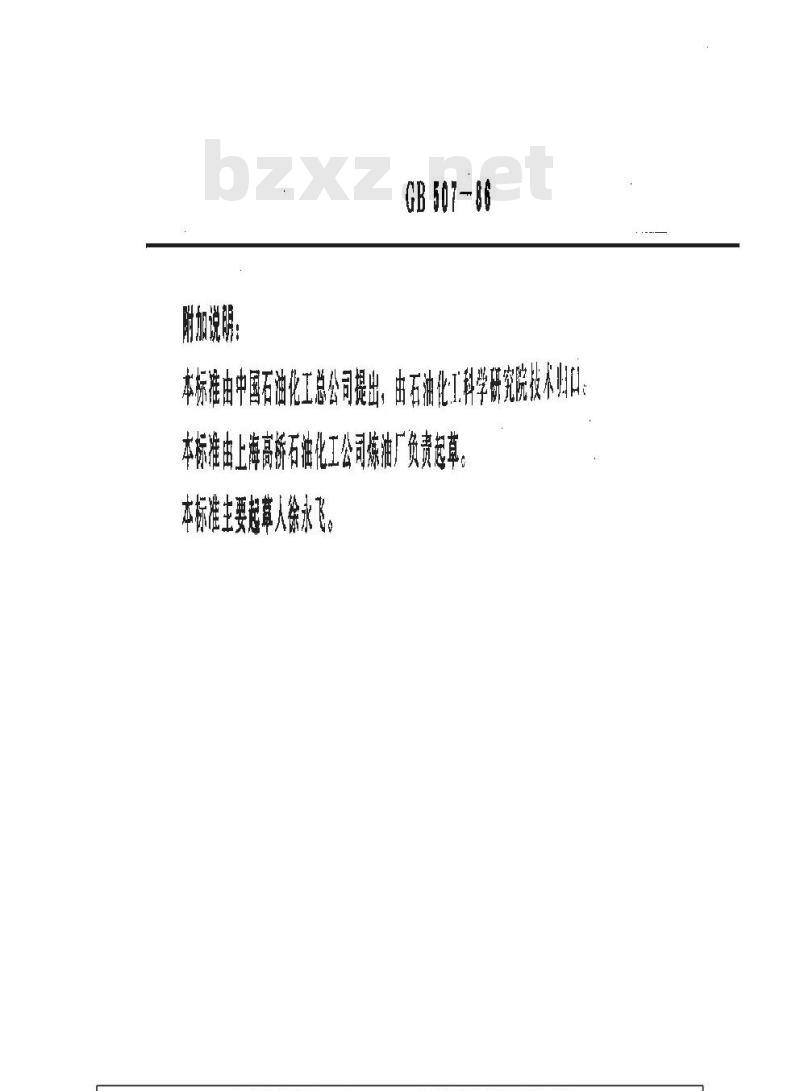

本标准由中国石油化工总公司提出，由石油化工科学研究院技术妇口）本标准由上海高桥石油化工公司炼油厂负责起草。本标准主要起草人徐永飞。
