【国家标准(GB)】 容积式压缩机噪声声功率级的测定 工程法

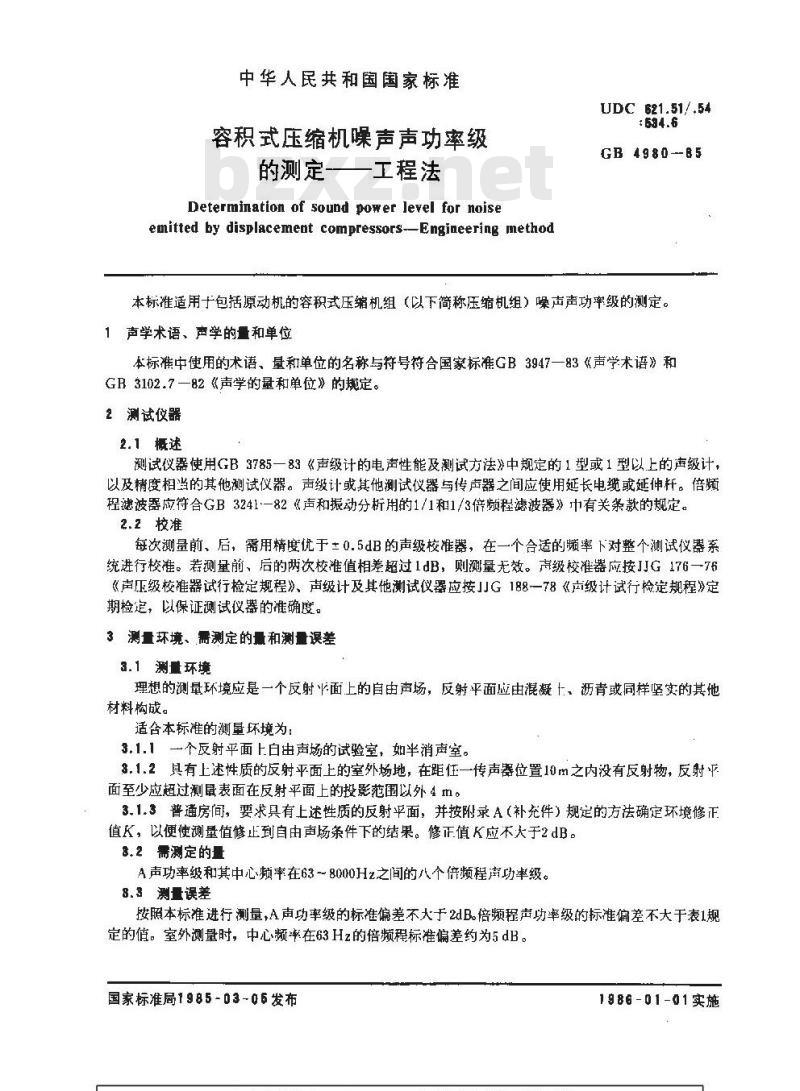

中华人民共和国国家标准
容积式压缩机噪声声功率级
的测定-—工程法
Determination of sound power level for noiseemitted by displacement compressors--Engineering methodUDC 621.51/.54
GB 4980--85
本标准适用于包括原动机的容积式压缩机组（以下简称压缩机组）噪声声功率级的测定。1声学术语、声学的量和单位
本标准中使用的术语、量和单位的名称与符号符合国家标准GB3947一83《声学术语》和GR3102.782《声学的量和单位》的规定。2测试仪器
2.1概述
测试仪器使用GB3785一83《声级计的电声性能及测试方法》中规定的1型或1型以上的声级计，以及精度相当的其他测试仪器。声级计或其他测试仪器与传声器之间应使用延长电缆或延伸杆。倍频程滤波器应符合GB3241一82《声和振动分析用的1/1和1/3倍频程滤波器》中有关条款的规定。2.2校准
每次测量前、后，需用精度优于0.5dB的声级校准器，在一个合适的频率下对整个测试仪器系统进行校准。若测量前、后的两次校准值相差超过1dB，则测量无效。声级校准器应按JJG176一76《声压级校准器试行检定规程》、声级计及其他测试仪器应按JJG188-一78《声级计试行检定规程》定期检定，以保证测试仪器的准确度。3测量环境、需测定的量和测量误差3.1测量环境
理想的测量环境应是一个反射面上的自由声场，反射平面应由混凝十、沥青或同样坚实的其他材料构或。
适合本标准的测量环境为：免费标准下载网bzxz
3.1.1一个反射平面上白由声场的试验室，如半消声室。3.1.2，具有上述性质的反射平面上的室外场地，在距任一传声器位置10m之内没有反射物，反射平面至少应超过测鼠表面在反射平面上的投影范围以外4m。3.1.3普通房间，要求具有上述性质的反射平面，并按附录A（补充件）规定的方法确定环境修正值K，以便使测量值修止到自由声场条件下的结果。修正值K应不大于2dB。3.2需测定的量
A声功率级和其中心频率在63～8000H2之间的八个倍频程声功率级。8.3测量误差
按照本标准进行测量，A声功率级的标准偏差不大于2dB。倍频程声功率级的标准偏差不大于表1规定的值。室外测量时，中心频率在63Hz的倍频程标准偏差约为5dB。国家标准局1985-03-06发布
1986-01-01实施

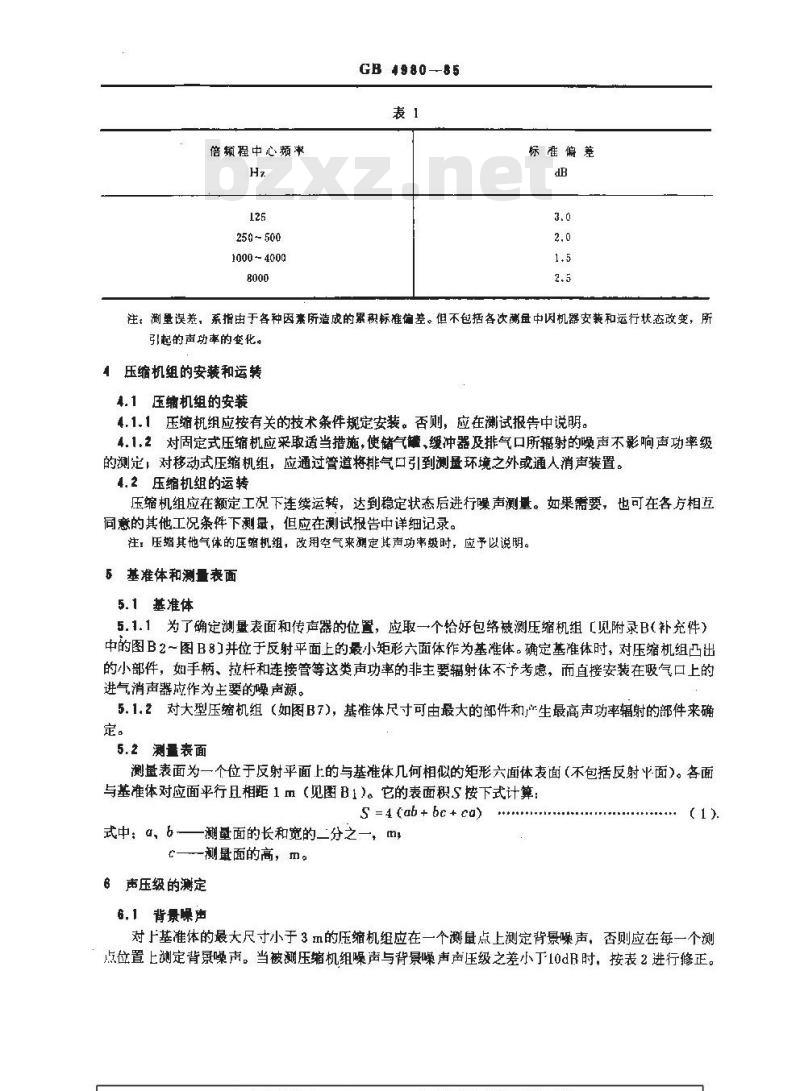

倍频程中心频率
250-500
1000-4000
GB 4980--85
标准偏差
注，测量误差，系指由于各种因素所造成的累积标准偏差。但不包括各次测中因机器安装和运行状态改变，所引起的声功率的查化。
压缩机组的安装和运转
4.1压缩机组的安装
4.1.1压缩机组应按有关的技术条件规定安装。否则，应在測试报告中说明。4.1.2对固定式压缩机应采取适当措施，使储气懂、缓冲器及排气口所辐射的噪声不影响声功率级的测定，对移动式压缩机组，应通过管道将排气口引到测量环境之外或通人消声装置。4.2压缩机组的运转
压缩机组应在额定工况下连续运转，达到稳定状态后进行噪声测量。如巢需要，也可在各方相互同意的其他工况条件下测最，但应在测试报告中详细记录。注：压缩其他气体的压缩机组，改用空气来测定其声功率级时，应予以说朗。5基准体和测量表面
5.1基准体
5.1.1为了确定测量表面和传声器的位置，应取一个恰好包络被测压缩机组【见附录B（补充件）中的图B2～图B8]并位于反射平面上的最小矩形六面体作为基准体。确定基准体时，对压缩机组凸出的小部件，如手柄、拉杆和连接管等这类声功率的非主要辐射体不予考虑，而直接安装在吸气口上的进气消声器应作为主要的噪声源。5.1.2对大型压缩机组（如图B7），基准体尺寸可由最大的部件和生最高声功率辐射的部件来确定。
5.2测量表面
测量表面为一个位于反射平面上的与基准体几何相似的矩形六面体表面（不包括反射平面）。各面与基准体对应面平行且相距1m（见图B1）。它的表面积S按下式计算：S=4(ab+bc+co)
式中：α、b溯量面的长和宽的二分之一，m,心—测最面的高，m。
6声压级的测定
6.1 背景噪声

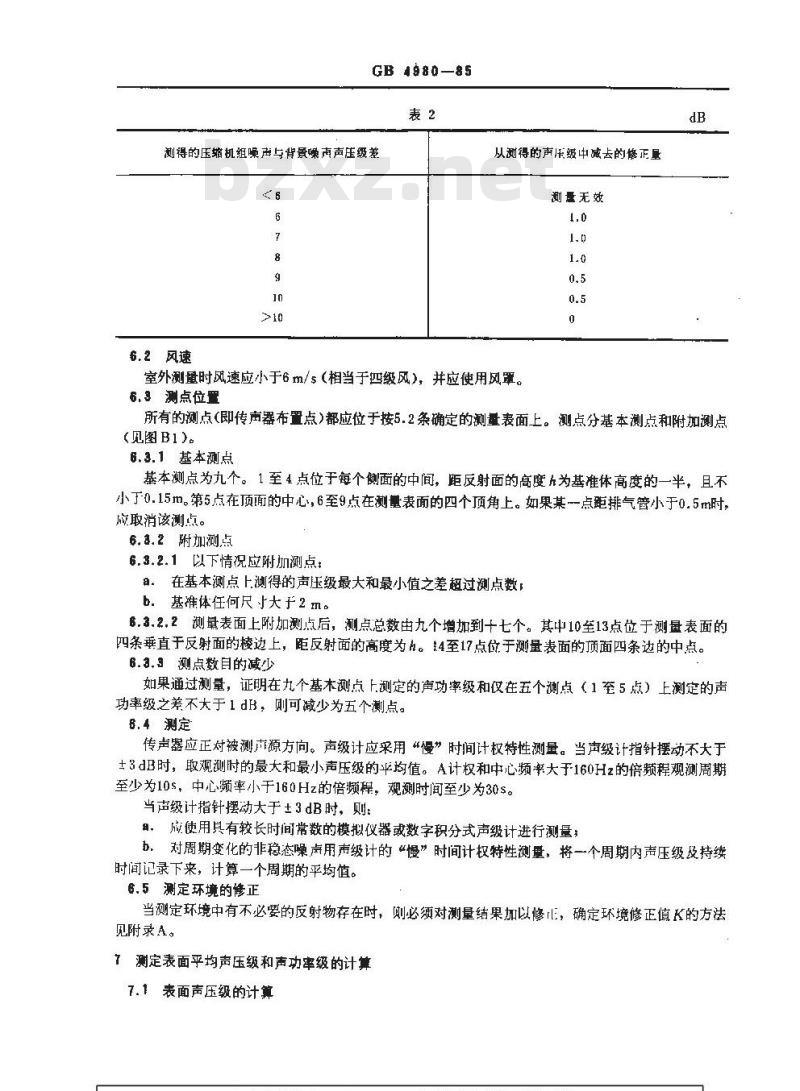

对上基准体的最大尺寸小于3m的压缩机组应在一个测量点上测定背景噪声，否则应在每一个测点位置上测定背景噪声。当被测压缩机组噪声与背景噪声声压级之差小丁10dB时，按表2进行修正。GB 4980—85
测得的压掂机组噪声与背景噪南声压级差6
6.2风速
从测得的声压级中减去的修正量测量无效
室外测量时风速应小于6m/s（相当于四级风），并应使用风罩。6. 3 测点位置
所有的测点(即传声器布置点)都应位于按5.2条确定的测量表面上。测点分基本测点和附加测点（见图B1)。
6.3.1 基本测点
基本测点为九个。1至4点位于每个侧面的中间，距反射面的高度为基准体高度的一半，且不小于0.15m第5点在顶面的中心，6至9点在测量表面的四个顶角上。如果某一点距排气管小于0.5m时，应取消该测点。
6.a.2附加测点
6.3.2.1以下情况应附加测点：
a。在基本测点上测得的声压级最大和最小值之差超过测点数b.基准体任何尺大于2 m。
6.3.2.2测量表面上附加测点后，测点总数由九个增加到七个。其中10至13点位于测盘表面的四条垂直于反射面的棱边上，距反射面的高度为h。14至17点位于测量表面的顶面四条边的中点。6.a.3测点数目的减少
如果通过测量，证明在九个基木测点上测定的声功率级和仪在五个测点（1至5点）上测定的声功率级之差不大于1dH，则可减少为五个测点。8.4测定
传声器应正对被测声源方向。声级计应采用“慢”时间计权特性测量。当声级计指针摆动不大于+3dB时，取观测时的最大和最小声压级的平均值。A计权和中心频率大于160Hz的倍频程观测周期至少为10s，中心频率小于160Hz的倍频程，观测时间至少为30s。当声级计指针摆动大于±3dB时，则：，应使用具有较长时间常数的模拟仪器或数字积分式声级计进行测量；b，对周期变化的非稳态噪,声用声级计的“慢”时间计权特性测量，将一个周期内声压级及持续时间记录下来，计算一个周期的平均值。6.5测定环境的修正
当测定环境中有不必要的反射物存在时，则必须对测量结果加以修l，确定环境修正值K的方法见附录A。
7测定表面平均声压级和声功率级的计算7.1表面声压级的计算

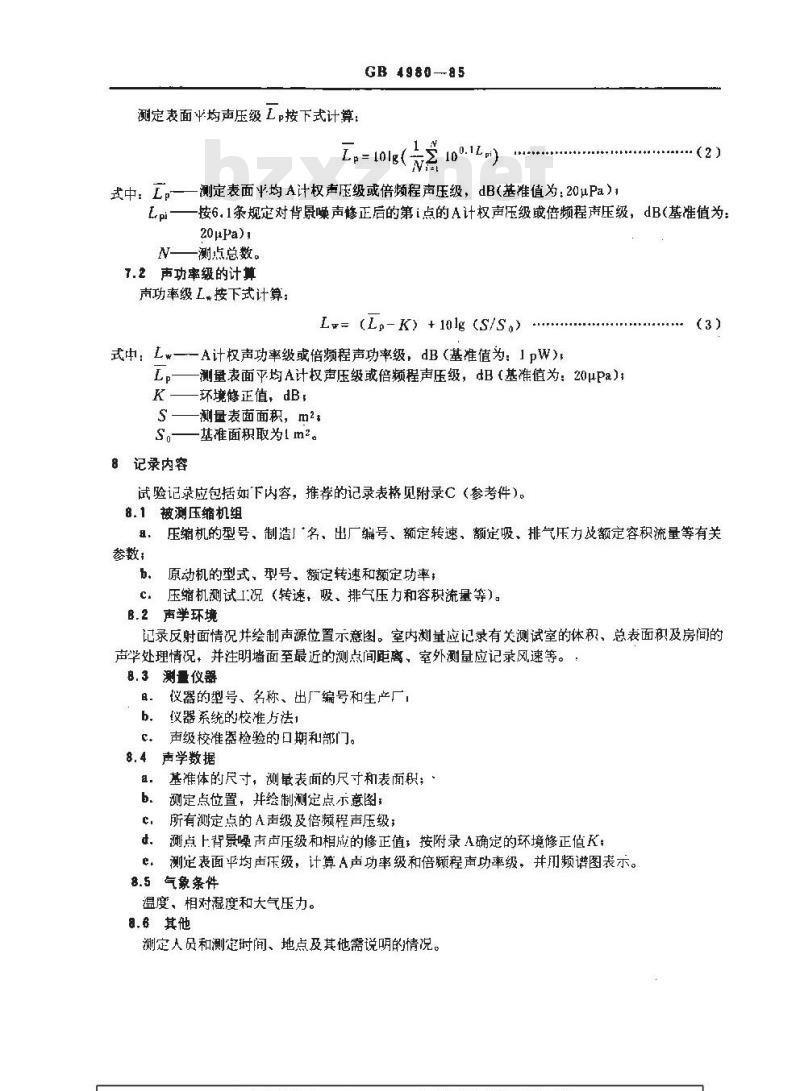

测定表面均声压级Lβ按下式计算GB 4980-85
Lp=10lg（
式中：亡p——测定表面半均A计权声压级或倍频程声压级，dB(基准值为：20μPa)；(2)
一按6.1条规定对背景噪声修正后的第i点的A计权声压级或倍频程声压级，dB(基准值为：Lpi
20μPa);
测点总数。
T.2 声功率级的计算
声功率级L，按下式计算：
Lw= (Lp-K) +10lg (S/Sa)
式中：Lw—一A计权声功率级或倍频程声功率级，dB（基准值为：」pW),LP
测量表面平均A计权声压级或倍频程声压级，dB（基准值为：20μPa）；K
一环境修正值，dB，
-测量表面面积，m2
S。—基准面积取为1 m2。
8记录内容
试验记录应包括如下内容，推荐的记录表格见附录C（参考件）。8.1被测压缩机组
压缩机的型号、制造厂名、出厂编号、额定转速，额定吸、排气压力改额定容积流量等有关，
参数，
原动机的型式，型号、额定转速和额定功率：c.
压缩机测试I况（转速，吸、排气压力和容积流量等）。8.2声学环境
记录反射面情况并绘制声源位置示意图。室内测量应记录有关测试室的体积、总表面积及房间的声学处理情况，并注明墙面至最近的测点间距离，室外测量应记录风速等。8.3
测量仪器
仪器的型号、名称、出厂编号和生产厂，仪器系统的校准方法，
声级校准器检验的口期和部门。声学数据
基准体的尺寸，测量表面的尺寸和表面积；测定点位置，并绘制测定点示意图；所有测定点的A声级及倍频程声压级；d.
测点上背景噪市声压级和相应的修正值，按附录A确定的环境修正值Ke.
测定表面平均声压级，计算A声功率级和倍频程声功率级，并用频谱图表示。8.5气象条件
温度、相对湿度和大气压力。
a.6其他

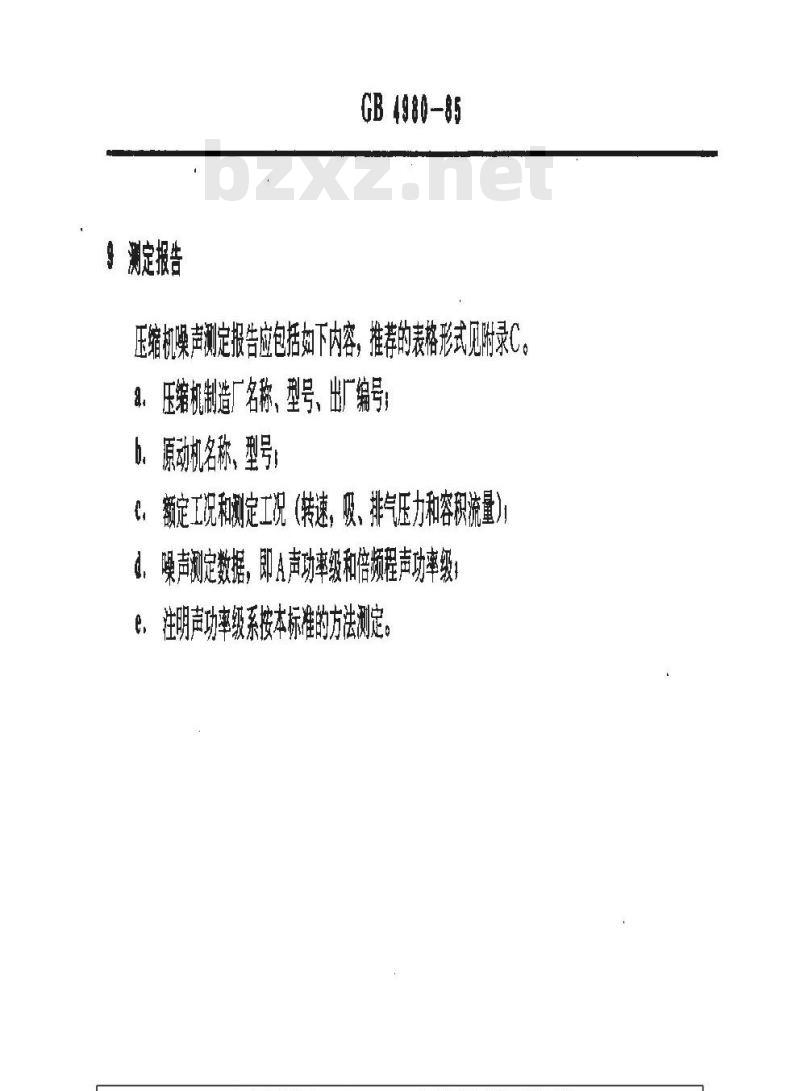

测定人员和测定时间、地点及其他需说明的情况。测定报告
GB4980-85
压缩机噪声测定报告应包括如下内容，推荐的表格形式见附录Ca、压缩机制造厂名称、型号、出厂编号，b．源动机名称、型号：
额定工况和测定工况（转速，吸、排气压力和容积流量）d，噪声测定数据，即A声功率级和倍频程声功率级注明声功率级系按本标准的方法测定。A.1概述
GB 4980-85
附录A
环境修正值K的确定
（补充件）
本附录规定用绝对比较测法（标准声源法）或混响时间测量法确定环境修正值K。在给定的测量室内，房间吸声量A与测量表面的面积S之比A/S应大于6，按本附录方法所确定的环境修正值K不大于2 dB。
A,2绝对比较法
A.2.1按JJG277一81《标准声源检定规程》检定合格的标准声源，应放置在与被测压缩机组相同位置的测试环境中，并按本标准的第6、7章的方法测量和计算标准声源的声功率级（不需要环境修止项）。对于在多个位置上放置标准声源的情况，标准声源声功率级的取得应对每个放置点测量，计算出测定表面的声功事级，然后对各个放置点求平均值。环境修正值K由下式求得：K=Lw-Lvr
式中：Lw—一在现场测量到的标准声源声功率级，dB【基准值为：1pW)；Lgr
一标准声源标定的声功率级，dB（基准值为：1eW。A,2.2标准声源在测定环境中的放置分为替代祛与并列法两种。(A1)
对于巾，小型压缩机组和移动式压缩机组能从测定场地移开时，使用替代法。把标准声源放昼在被测声源相同位置的反射平面上，一般只需放置一个位置，对于长、宽比大于2的压缩机，标准声源应放置在四个位置上，这四个位置分别为基准体在反射平面上投影的四条矩形边的中点上，对大型压缩机组或在现场测定的中型压缩机组不能从测定场地移开时，使用并列法。把标准声源放置在压缩机组的基准体底部反射平面上的四条矩形边的中点上。如果压缩机组表面附有吸声材料，则并列法不适用，可使用A.3的方法。
A.3混响时间法
适用于比较规则的试验房间。环境修正值K按下式计算：K = 10lg(1+
式中S—测量表面的面积，m2
房问的吸声量，m22。
房间的吸市鼠A用测量倍频程混响时间的方法确定，吸声量A由下式给出：A- 0.16(V/T)
式中：—房间体积，m，
T—倍频程混响时间，s。
K值也可从下图中查得。
（A3)
GB4980—85
环境修正值K(dB）
测定面
GB4980—B5
附录B
压缩机组的基准体、测量表面、传声器布置和几种典型的压缩机组基准体的图示(补充件）
基准体
C基本阴点
×附加酮点
图B1基准体，测定表面和传声器位置GB498085
乙型压缩机组的基准体
图B3L型压缩机组的基准体
GB4980—85
图B4V型压缩机组的基准体
图B5螺杆压缩机组的基准体
GB4980--85
a移动式压缩机组的基准体
b移动式!E缩机组的基准体
GB 4980—85
图B7内燃机拖动的压缩机组的基准体图B8D型压缩机组的基准体
