【国家标准(GB)】 摩托车汽油机通用技术条件

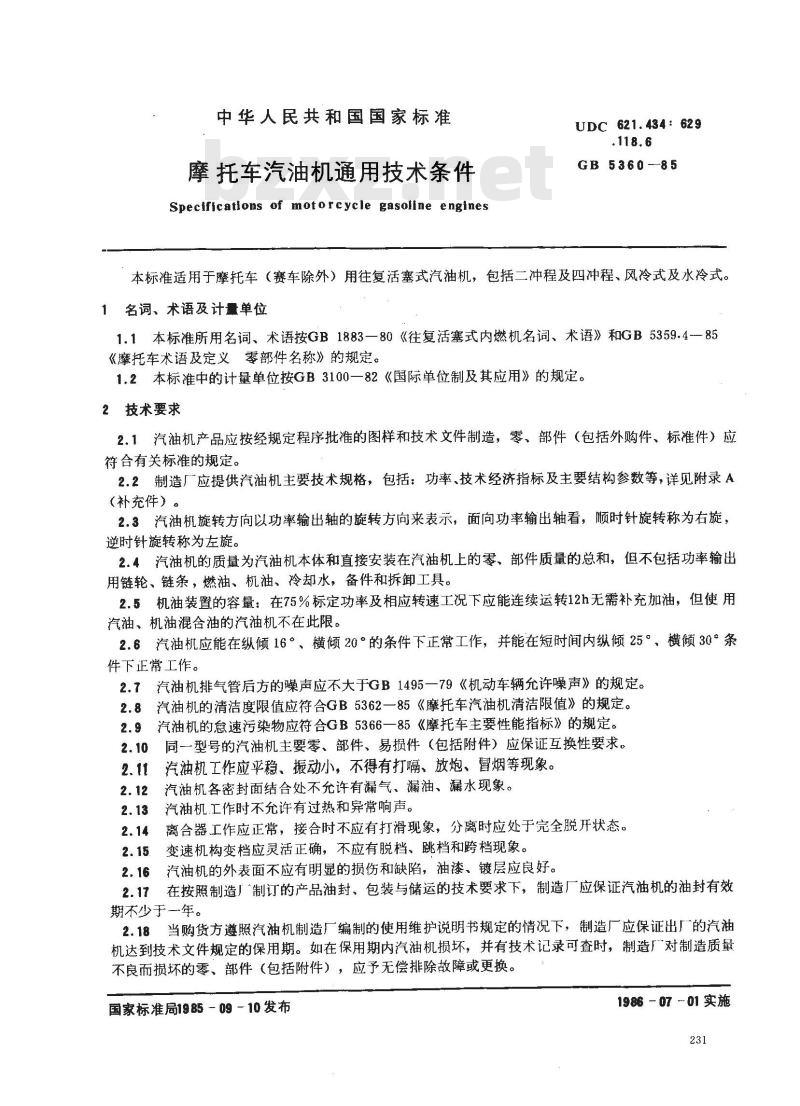

中华人民共和国国家标准
摩托车汽油机通用技术条件
Specifications of motorcycle gasoline enginesUDC 621.434: 629
.118.6
GB 5360--85
本标准适用于摩托车（赛车除外）用往复活塞式汽油机，包括二冲程及四冲程、风冷式及水冷式。1名词、术语及计量单位bzxz.net
1.1本标准所用名词、术语按GB1883一80《往复活塞式内燃机名词、术语》和GB5359.4-—85《摩托车术语及定义零部件名称》的规定。1.2本标准中的计量单位按GB3100一82《国际单位制及其应用》的规定。2技术要求
2.1汽油机产品应按经规定程序批准的图样和技术文件制造，零、部件（包括外购件、标准件）应符合有关标准的规定。
2.2制造厂应提供汽油机主要技术规格，包括：功率、技术经济指标及主要结构参数等，详见附录A（补充件）。
2.3汽油机旋转方向以功率输出轴的旋转方向来表示，面向功率输出轴看，顺时针旋转称为右旋，逆时针旋转称为左旋。
2.4汽油机的质量为汽油机本体和直接安装在汽油机上的零、部件质量的总和，但不包括功率输出用链轮、链条，燃油、机油、冷却水，备件和拆卸工具。2.5机油装置的容量：在75%标定功率及相应转速工况下应能连续运转12h无需补充加油，但使用汽油、机油混合油的汽油机不在此限。2.6汽油机应能在纵倾16°、横倾20°的条件下正常工作，并能在短时间内纵倾25°、横倾30°条件下正常工作。
2.7汽油机排气管后方的噪声应不大于GB1495一79《机动车辆允许噪声》的规定。2.8汽油机的清洁度限值应符合GB5362一85《摩托车汽油机清洁限值》的规定。汽油机的怠速污染物应符合GB5366一85《摩托车主要性能指标》的规定。2.9
同一型号的汽油机主要零、部件、易损件（包括附件）应保证互换性要求。2.10
汽油机工作应平稳、搬动小，不得有打、放炮、冒烟等现象。2.11
汽油机各密封面结合处不允许有漏气、漏油、漏水现象。2.12
汽油机工作时不允许有过热和异常响声。2.13
离合器工作应正常，接合时不应有打滑现象，分离时应处于完全脱开状态。2.14
变速机构变档应灵活正确，不应有脱档、跳档和跨档现象。2.15
汽油机的外表面不应有明显的损伤和缺陷，油漆、镀层应良好。在按照制造厂制订的产品油封、包装与储运的技术要求下，制造厂应保证汽油机的油封有效2.17
期不少于一年。
2.18当购货方遵照汽油机制造厂编制的使用维护说明书规定的情况下，制造厂应保证出厂的汽油机达到技术文件规定的保用期。如在保用期内汽油机损坏，并有技术记录可查时，制造厂对制造质量不良而损坏的零、部件（包括附件），应予无偿排除故障或更换。国家标准局1985-09-10发布
1986-07~01实施

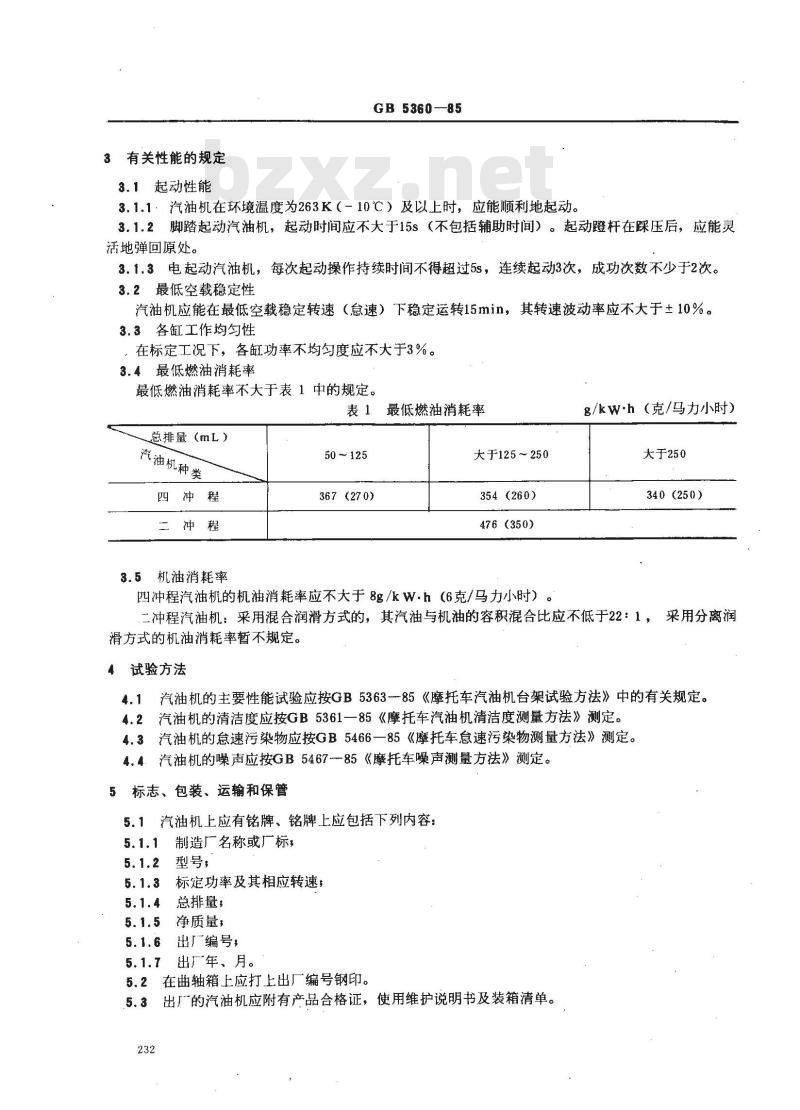

3有关性能的规定
3.1起动性能
GB 5360—85
3.1.1：汽油机在环境温度为263K（-10℃）及以上时，应能顺利地起动。3.1.2脚踏起动汽油机，起动时间应不大于15s（不包括辅助时间）。起动瞪杆在踩压后，应能灵活地弹回原处。
3.1.3电起动汽油机，每次起动操作持续时间不得超过5s，连续起动3次，成功次数不少于2次。3.2最低空载稳定性
汽油机应能在最低空载稳定转速（怠速）下稳定运转15min，其转速波动率应不大于±10%。3.3各缸工作均匀性
在标定工况下，各缸功率不均匀度应不大于3%。3.4最低燃油消耗率
最低燃油消耗率不大于表1中的规定。表1最低燃油消耗率
总排量（mL）
汽油机种类
50~125
四冲程
二冲程
3.5机油消耗率
367(270)
大于125～250
354(260)
476（350）
四冲程汽油机的机油消耗率应不大于8g/kW·h（6克/马力小时）。g/kw·h（克/马力小时）
大于250
340（250)
二冲程汽油机：采用混合润滑方式的，其汽油与机油的容积混合比应不低于22：1，采用分离润滑方式的机油消耗率暂不规定。试验方法
4.1汽油机的主要性能试验应按GB5363--85《摩托车汽油机台架试验方法》中的有关规定。4.2汽油机的清洁度应按GB5361一85《摩托车汽油机清洁度测量方法》测定。4.3汽油机的怠速污染物应按GB5466—85《摩托车急速污染物测量方法》测定。4.4、汽油机的噪声应按GB5467-85《摩托车噪声测量方法》测定。5标志、包装、运输和保管
5.1汽油机上应有铭牌、铭牌上应包括下列内容：制造厂名称或厂标，
型号，
标定功率及其相应转速：
总排量
净质量；
出厂编号，
出厂年、月。
5.2在曲轴箱上应打上出厂编号钢印。出厂的汽油机应附有产品合格证，使用维护说明书及装箱清单。5.3
GB 536085

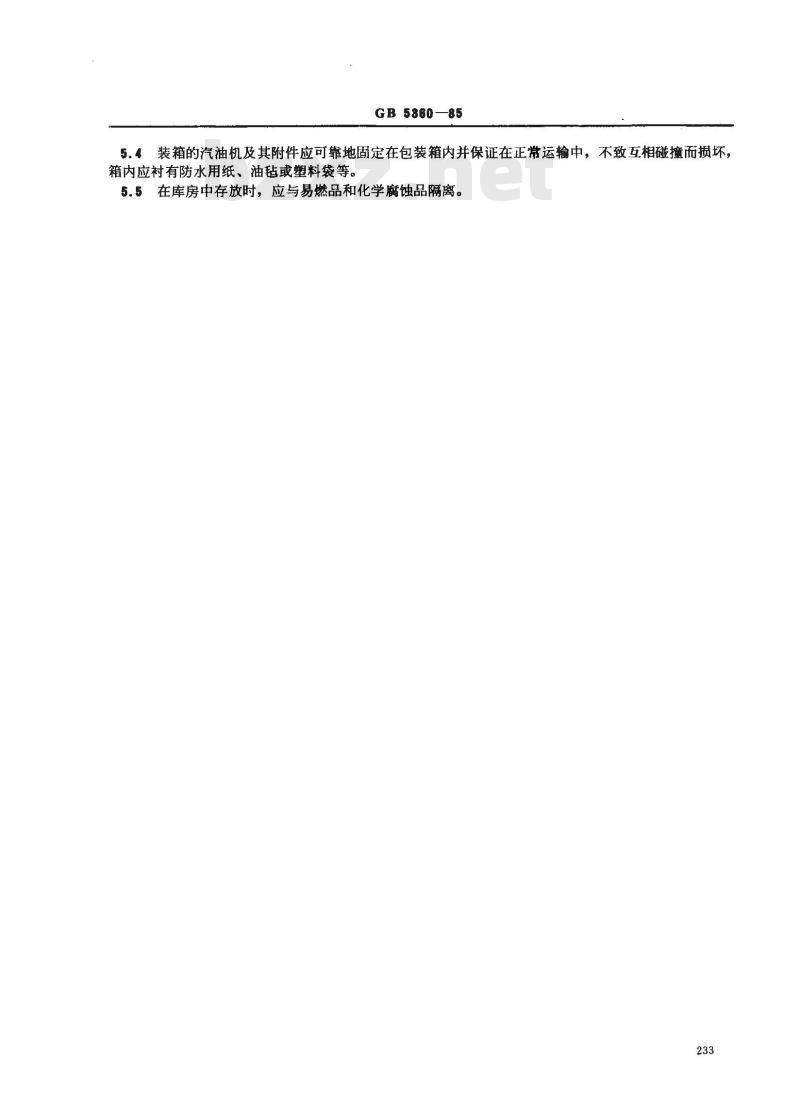

5.4装箱的汽油机及其附件应可靠地固定在包装箱内并保证在正常运输中，不致互相碰撞而损坏，箱内应衬有防水用纸、油毡或塑料袋等。5.5在库房中存放时，应与易燃品和化学腐蚀品隔离。233
型号：
GB 536085

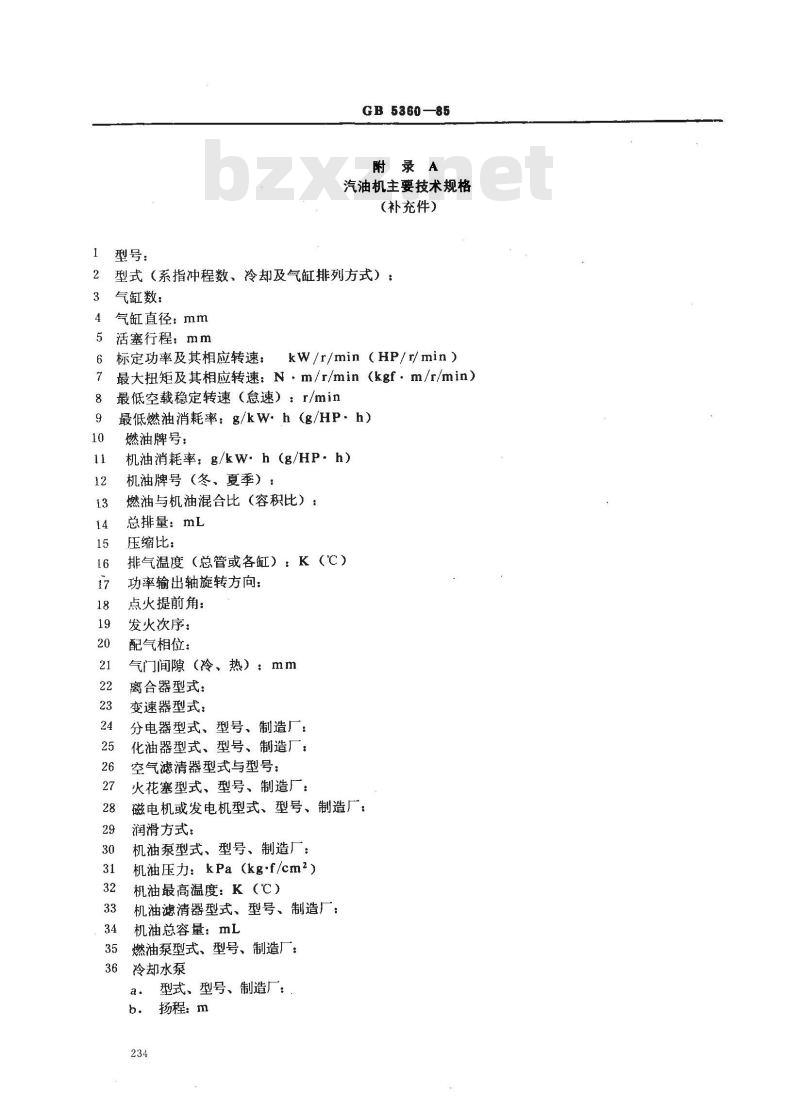

附录A
汽油机主要技术规格
(补充件）
型式（系指冲程数、冷却及气缸排列方式）：气缸数：
气缸直径：mm
活塞行程：mm
标定功率及其相应转速：
kW/r/min(HP/r/min)
最大扭矩及其相应转速：N·m/r/min（kgf·m/r/min）最低空载稳定转速（怠速）：r/min8
最低燃油消耗率：g/kW·h（g/HP·h）燃油牌号：
机油消耗率：g/kW·h（g/HP．h）机油牌号（冬、夏季）：
燃油与机油混合比（容积比）：总排量：mL
压缩比：
排气温度（总管或各缸）：K（℃）功率输出轴旋转方向：
点火提前角：
发火次序：
配气相位：
气门间隙（冷、热）：mm
离合器型式：
变速器型式：
分电器型式、型号、制造厂：
化油器型式、型号、制造厂：
空气滤清器型式与型号：
火花塞型式、型号、制造厂：
磁电机或发电机型式、型号、制造厂：润滑方式：
机油泵型式、型号、制造厂：
机油压力：kPa（kgf/cm2）
机油最高温度：K（℃）
机油滤清器型式、型号、制造厂：机油总容量：mL
燃油泵型式、型号、制造厂：
冷却水泵
型号、制造厂：
型式、
扬程：m
转速：r/min
排量：L/h

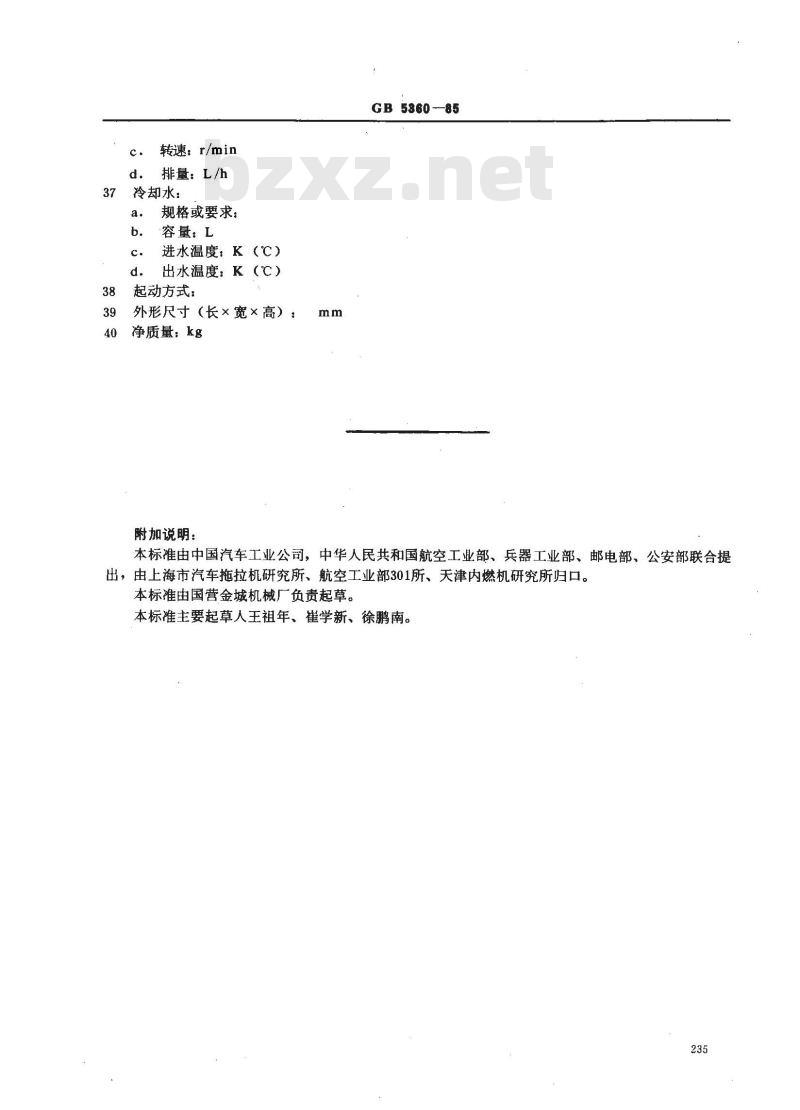

冷却水：
规格或要求：
容量：L
进水温度：K（℃）
出水温度：K（℃）
起动方式：
外形尺寸（长×宽×高）：
净质量：kg
附加说明：
GB5360-85
本标准由中国汽车工业公司，中华人民共和国航空工业部、兵器工业部、邮电部、公安部联合提出，由上海市汽车拖拉机研究所、航空工业部301所、天津内燃机研究所归口。本标准由国营金城机械厂负责起草。本标准主要起草人王祖年、崔学新、徐鹏南。235
