【国家标准(GB)】 电气技术用文件的编制 第4部分：位置文件与安装文件

ICS29.020

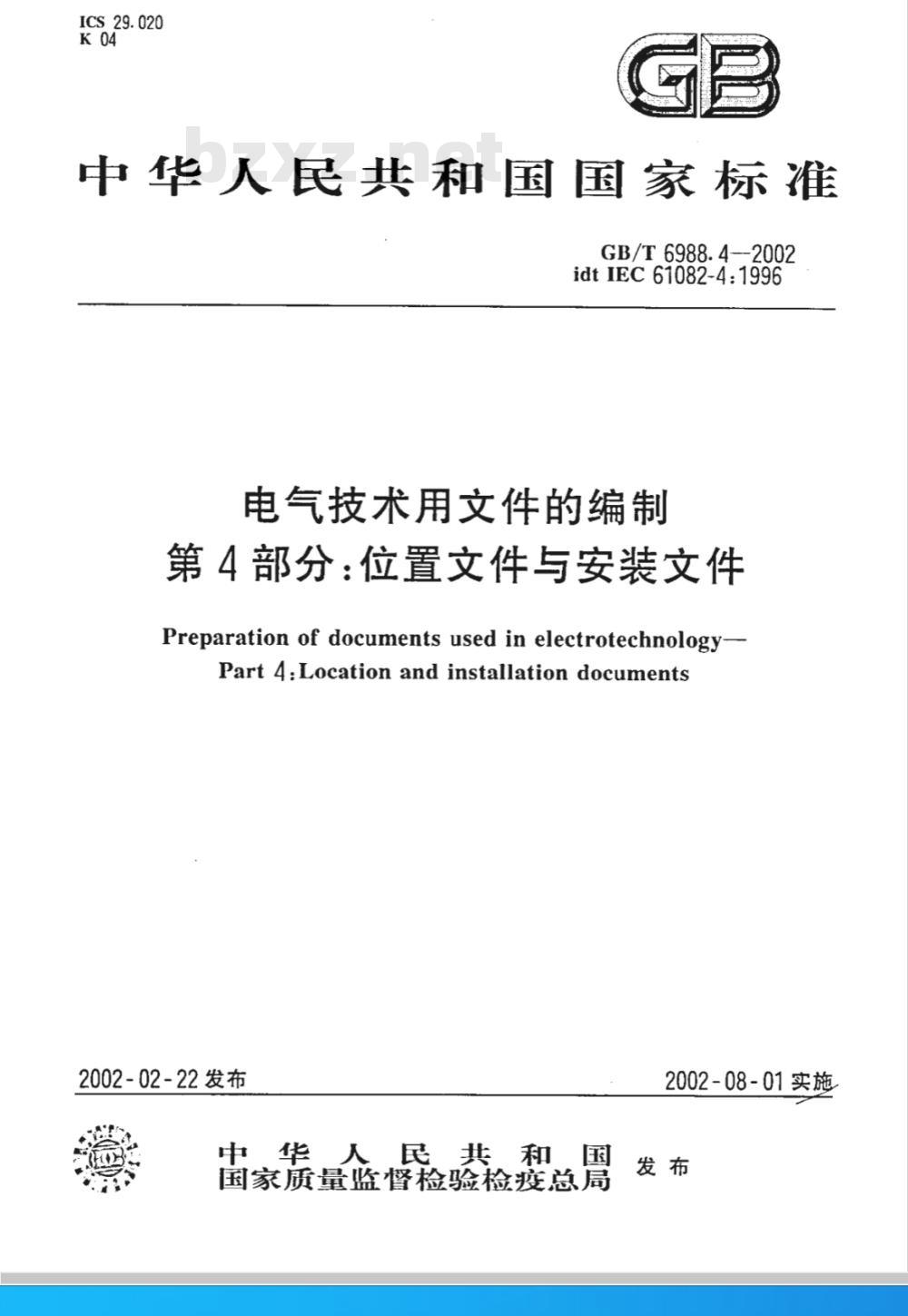

中华人民共和国国家标准
GB/T6988.4—-2002
idtIEC61082-4:1996
电气技术用文件的编制
第4部分：位置文件与安装文件
Preparation of documents used in electrotechnology-Part 4.Location and installation documents2002-02-22发布
中华人民共和国
国家质量监督检验检疫总局
2002-08-01实施
GB/T6988.4—2002

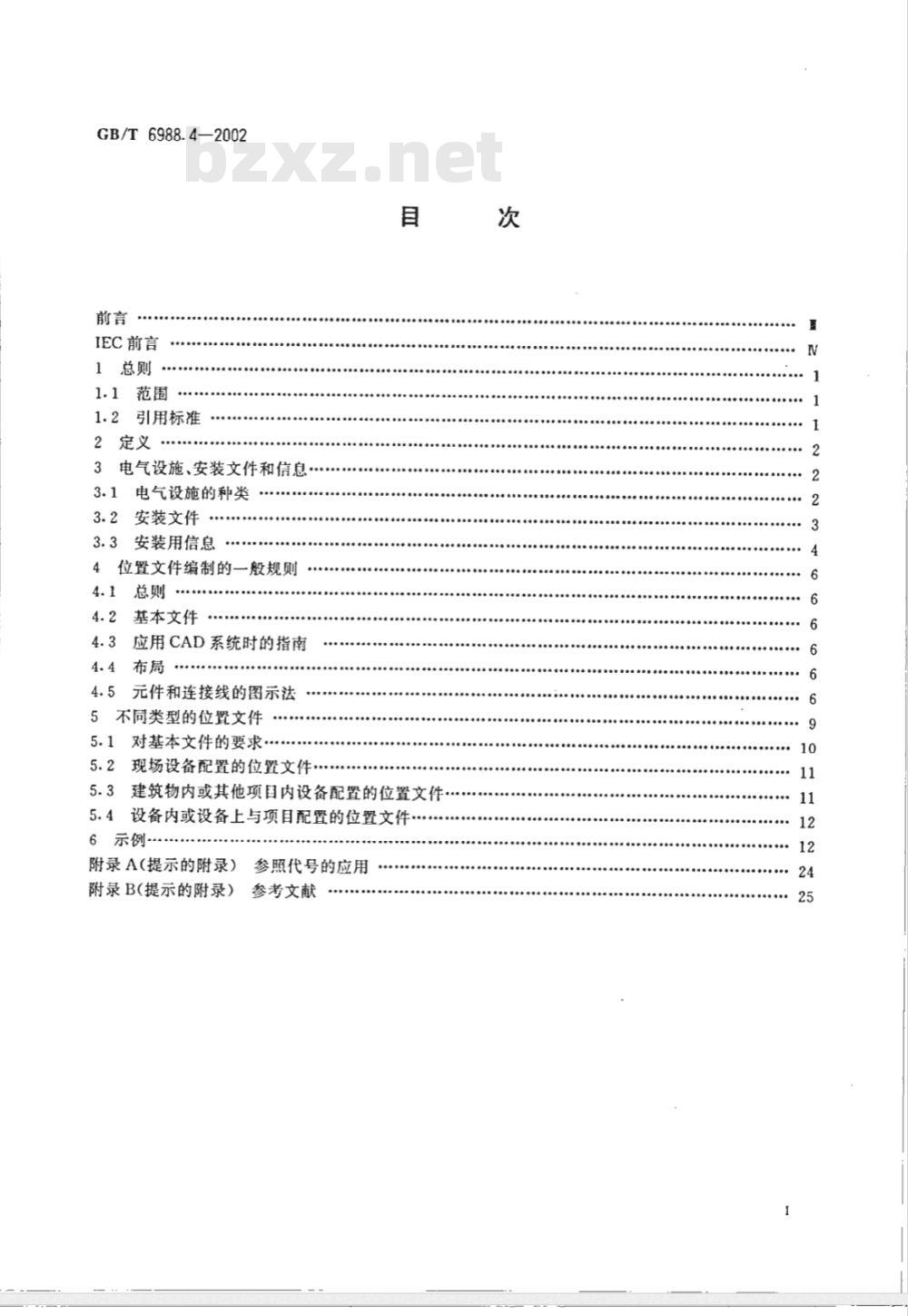

IEC前言
1.1范围
1.2引用标准
2定义
电气设施、安装文件和信息
3.1电气设施的种类
3.2安装文件
3.3安装用信息
位置文件编制的一般规则
4.2基本文件
应用CAD系统时的指南
4.5元件和连接线的图示法
5不同类型的位置文件
5.1对基本文件的要求
5.2现场设备配置的位置文件：
5.3建筑物内或其他项目内设备配置的位置文件5.4设备内或设备上与项目配置的位置文件..…6示例
附录A(提示的附录)
附录B(提示的附录)
参照代号的应用
参考文献
GB/T6988.4—2002

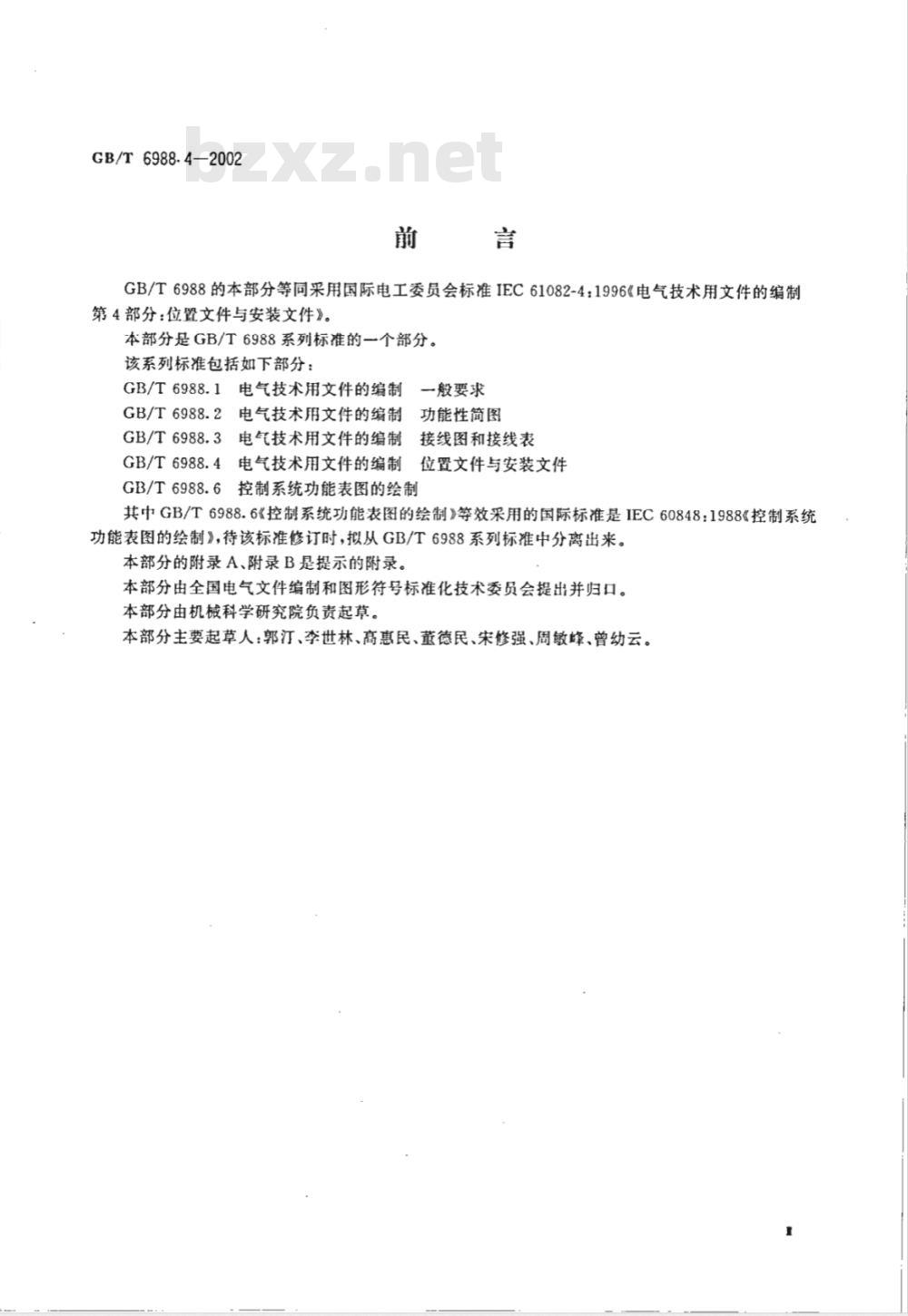

GB/T6988的本部分等同采用国际电工委员会标准IEC61082-4：1996《电气技术用文件的编制第4部分：位置文件与安装文件》。本部分是GB/T6988系列标准的一个部分。该系列标准包括如下部分：
GB/T6988.1电气技术用文件的编制GB/T6988.2电气技术用文件的编制GB/T6988.3电气技术用文件的编制一般要求
功能性简图
接线图和接线表
GB/T6988.4电气技术用文件的编制位置文件与安装文件
GB/T6988.6控制系统功能表图的绘制其中GB/T6988.6《控制系统功能表图的绘制》等效采用的国际标准是IEC60848：1988《控制系统功能表图的绘制》，待该标准修订时，拟从GB/T6988系列标准中分离出来。本部分的附录A、附录B是提示的附录。本部分由全国电气文件编制和图形符号标准化技术委员会提出并归口。本部分由机械科学研究院负责起草。本部分主要起草人：郭汀、李世林、高惠民、董德民、宋修强、周敏峰、曾幼云。GB/T6988.4—2002

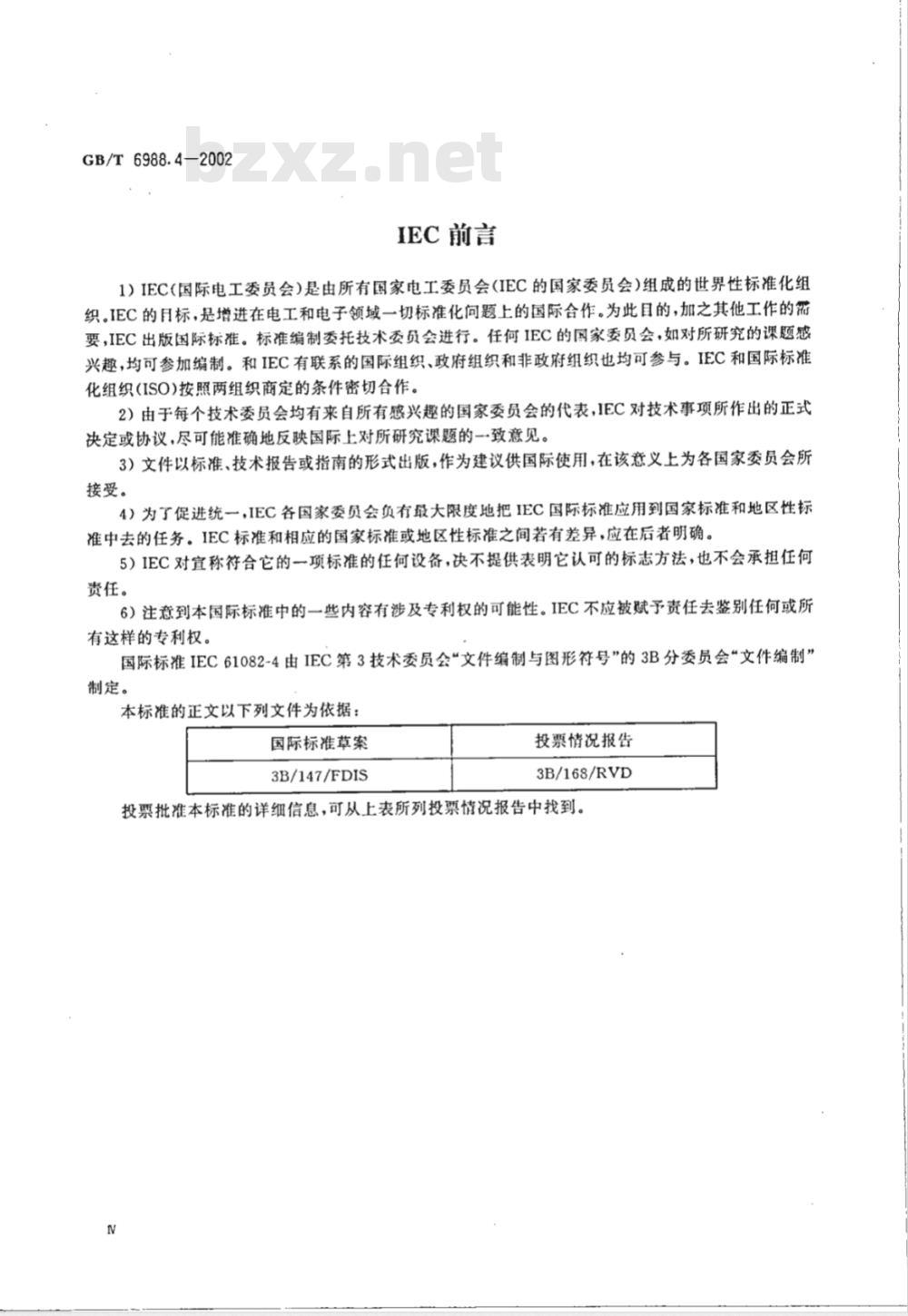

IEC前言
1）IEC(国际电工委员会）是由所有国家电工委员会(IEC的国家委员会)组成的世界性标准化组织。IEC的目标，是增进在电工和电子领域一切标准化问题上的国际合作。为此目的，加之其他工作的需要，IEC出版国际标准。标准编制委托技术委员会进行。任何IEC的国家委员会，如对所研究的课题感兴趣，均可参加编制。和IEC有联系的国际组织、政府组织和非政府组织也均可参与。IEC和国际标准化组织(ISO)按照两组织商定的条件密切合作。2）由于每个技术委员会均有来自所有感兴趣的国家委员会的代表，IEC对技术事项所作出的正式决定或协议，尽可能准确地反映国际上对所研究课题的一致意见。3）文件以标准、技术报告或指南的形式出版，作为建议供国际使用，在该意义上为各国家委员会所接受。
4）为了促进统一，IEC各国家委员会负有最大限度地把IEC国际标准应用到国家标准和地区性标准中去的任务。IEC标准和相应的国家标准或地区性标准之间若有差异，应在后者明确。5）IEC对宣称符合它的一项标准的任何设备，决不提供表明它认可的标志方法，也不会承担任何责任。
6）注意到本国际标准中的一些内容有涉及专利权的可能性。IEC不应被赋予责任去鉴别任何或所有这样的专利权。
国际标准IEC61082-4由IEC第3技术委员会“文件编制与图形符号”的3B分委员会“文件编制”制定。
本标准的正文以下列文件为依据：国际标准草案
3B/147/FDIS
投票情况报告
3B/168/RVD
投票批准本标准的详细信息，可从上表所列投票情况报告中找到。N

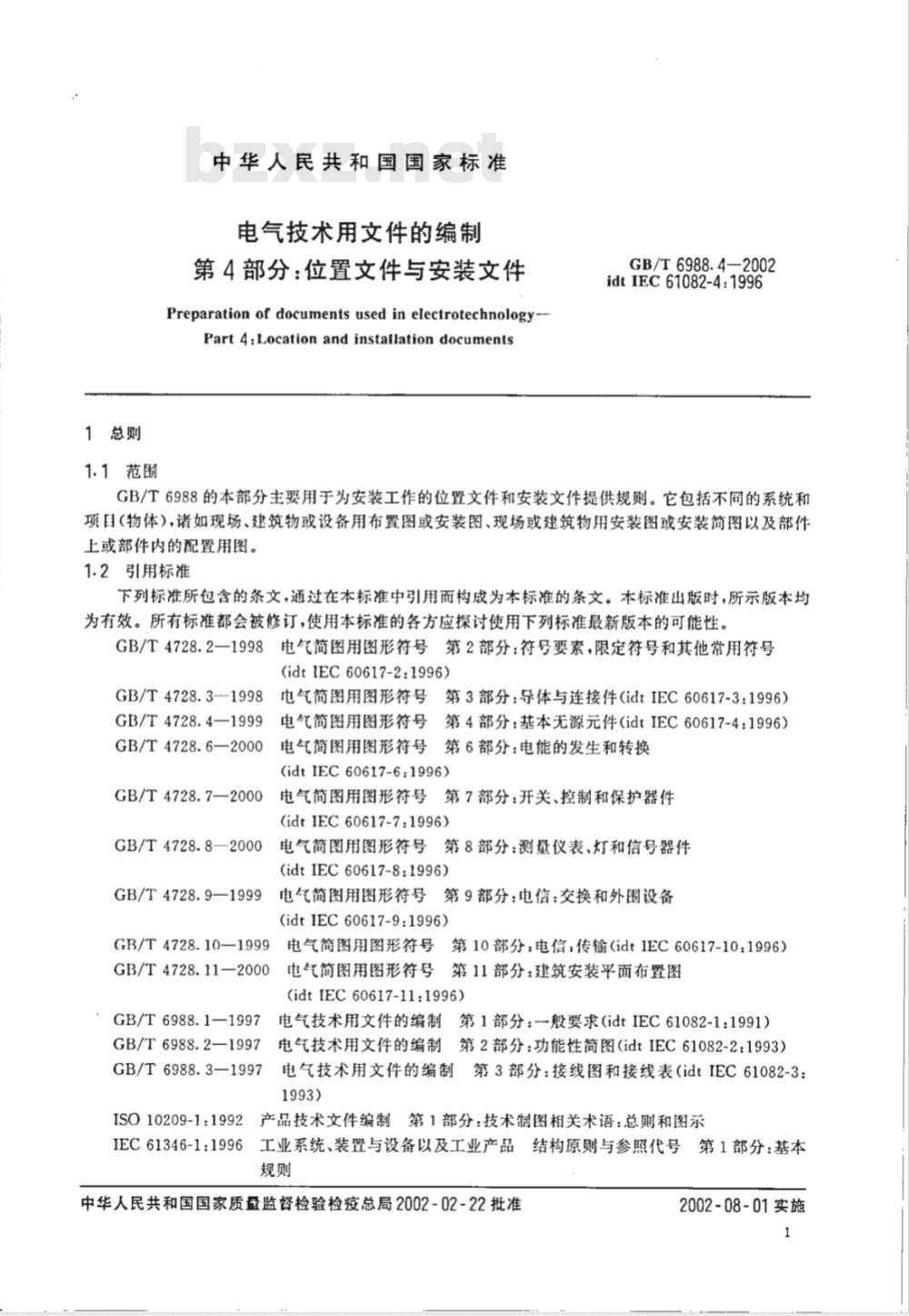

1总则
1.1范围
中华人民共和国国家标准
电气技术用文件的编制
第4部分：位置文件与安装文件
Preparation of documents used in electrotechnologyPart 4:Location and installation documentsGB/T6988.4—2002
idt IEC 61082-4:1996Www.bzxZ.net
GB/T6988的本部分主要用于为安装工作的位置文件和安装文件提供规则。它包括不同的系统和项目（物体），诸如现场、建筑物或设备用布置图或安装图、现场或建筑物用安装图或安装简图以及部件上或部件内的配置用图。
1.2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。8电气简图用图形符号第2部分：符号要素，限定符号和其他常用符号GB/T4728.2—1998
(idtIEC60617-2:1996)
GB/T4728.3—1998
GB/T4728.4—1999
GB/T4728.6—2000
GB/T4728.7—2000
GB/T4728.8—2000
GB/T4728.9—1999
GB/T4728.10—1999
GB/T4728.11—2000
GB/T6988.1—1997
GB/T6988.2—1997
GB/T6988.3—1997
ISO 10209-1:1992
电气简图用图形符号第3部分：导体与连接件(idtIEC60617-3：1996）电气简图用图形符号第4部分：基本无源元件（idtIEC60617-4：1996）电气简图用图形符号第6部分：电能的发生和转换(idtIEC60617-6:1996)
电气简图用图形符号第7部分：开关、控制和保护器件(idtIEC60617-7:1996)
电气简图用图形符号第8部分：测量仪表、灯和信号器件(idtIEC60617-8：1996)
电气简图用图形符号第9部分：电信：交换和外围设备(idtIEC60617-9:1996)
电气简图用图形符号第10部分：电信：传输(idtIEC60617-10：1996）电气简图用图形符号第11部分：建筑安装平面布置图(idtIEC60617-11:1996)
电气技术用文件的编制第1部分：--般要求(idtIEC61082-1:1991）电气技术用文件的编制第2部分：功能性简图(idtIEC61082-2：1993）电气技术用文件的编制第3部分：接线图和接线表（idtIEC61082-3：1993)
产品技术文件编制第1部分：技术制图相关术语：总则和图示IEC61346-1：1996工业系统、装置与设备以及工业产品结构原则与参照代号第1部分：基本规则
中华人民共和国国家质量监督检验检疫总局2002-02-22批准2002-08-01实施
2定义
下列定义用于本部分。
GB/T6988.42002
2.1安装；设施installation
a）在现场将电气设备各组成部分进行布置、固定和互连的作业，目的是为共同运行作好准备。b）a)所述的成果，例如房屋的照明系统。注
1安装可能是预装设备制造过程的一部分，这类工作的条件不由本标准规定。2术语“安装”用来指计算机软件的建立，该工作的文件不由本标准规定。3术语“设施”常用来指物（例如房屋的照明系统）。2.2安装阶段installationphase成套设备或系统寿命期内在电气设备交付和试运行之间进行安装工作(架设、安装、接线等)的阶段（见图1)。
注：就文件编制而言，可以考虑成套设备或系统的寿命从设计和规划阶段始算。设计和
安装阶段
试运行
系统在
使用中
图1成套设备或系统寿命期内的各个阶段2.3安装文件installationdocuments主要支持工程安装阶段有关作业的文件。用于本标准的其他术语的定义在GB/T6988.1中已有规定。3电气设施、安装文件和信息
3.1电气设施的种类
电气设施可分为若干独立的系统，如照明系统、电源系统等。这些系统可以安装在不同的项目（物体)内，如船舶、建筑物、矿山等（见表1）。本标准所提供的规则和原则基本上适用于所有的系统，而不局限于任一项目，对不同技术领域或不同分支的特定要求不涉及。注：电气设施或系统种类的定义不由本标准规定。表1给出系统与项目的示例。它们的任何组合都是可能的。表中的字母代表不同的安装工程的例子。
工程A：商用建筑物内的电信和保安系统工程B：与工程A相同的商用建筑物内的电力和照明系统2
工程C矿山内的告警系统
GB/T6988.4—2002
工程D：飞机内的控制与数据系统和空调系统考虑到安装的复杂性，一个安装工程内的每个系统通常应该单独编制文件。在安装所需信息方面，不同的系统可能有不同的要求。综合的表达形式只应在不同的系统能明显地彼此区别时使用。表1系统与项目的示例
电力网
住宅建筑物
商用建筑物
发电站
公路/街道
飞机场
港口/码头
海上平台
宇宙飞船
*采暖、通风和空调系统。
控制和数据
一个系统可以包括分系统（例如采暖、通风和空调系统包括控制和电源系统）。2项目可以再划分(例如矿内铁道)。3.2安装文件
安装文件可以用作如下作业的依据：安装管道、导管、机架等；
敷设导线和电缆；
设备固定；
设备互连；
安装检验；
其他。
安装文件也可用作安装阶段以外的其他作业的依据，例如：材料和工作的说明和计算；
设备支承物(如底座)的设计；
其他系统的设计。
安全告警
实际上，为了制造、使用或维修的需要，可能还有种种补充文件，这些文件也含有安装的重要信息。3
GB/T6988.4-2002
功能性筒图以及接线图和接线表分别包括在GB/T6988.2和GB/T6988.3中。元件表由另外的标准规定。
位置文件的编制规则在本部分第4章给出。注：位置文件可以与其他文件如功能性文件或接线文件合并。需要编制和提供哪些文件，应依据工程的规模和复杂程度，由特定任务或安装工程所需信息来决定，这要服从于有关各方的协议。3.3安装用信息
对于每种安装作业，需要一定数量的信息，应根据各方的协议例如合同中所规定的不同种类的安装文件和补充文件来提供。
依据将要安装的系统的复杂性，依据所规定的规则、章程、标准、用户约定等能否易于得到，或者根据安装人员的技能，文件中所提供的信息量可能大不相同。表2列出了不同作业所需信息的例了，并列出了可能提供这些信息的文件种类。注：戒套设备和系统文件编制中的有关各方之间联系的规则和指南，以及文件中所要求的信息内容尚在研究中。当合同各方正在商定有关某安装工程必需的文件时，该表可以用作核对清单。除非另有协议，被交付的文件应包含表中下面用“○\标注的最少信息量。如果有协议，表中用“④”（补充信息）标注的信息也可能成为强制性的。表格可以增加行或列，以覆盖一定用途或工程的需要。表2安装作业用信息
○最少信息量
④补充信息
文件种类
作业用信息
现场设备安装准备
户外位置
户内位置
基准点
物体主要尺寸
固定信息
电缆敷设准备
户外位置
户内位置
基准点
电缆或导线固定件安装
材料或元件型号
单元组装(在现场）
元件识别标记
清单说明
作业用信息
元件位置
文件种类
专用工具或程序
组件和单元安装
户外位置
户内位置
专用工具或程序
最大载荷（kg/m\）
单一项目安装
近似位置
按比例的位置
项目种类
项目型号
参照代号
电缆和导线数设
参照代号
特殊处理
作标记
额定值
接线工作
端子代号
参照代号
芯线代号
专用工具或程序
电缆型号
检验、目测
GB/T6988.4-2002
表2(完）
材料或元件型号
注：布置图可包括装有电气设备或元件的任何大小的安装区域或项目，例如现场、建筑物、机柜或印制电路板。4位置文件编制的一般规则
4.1总则
GB/T6988.4-2002
位置文件的编制应符合GB/T6988.1中的规则，并应符合本部分规定的规则。位置文件主要说明物体的相对位置或绝对位置和/或尺寸，是借助于：物体的简化外形；
—物体的主要尺寸和/或它们之间的距离；一代表物体的符号。
如经同意，也可以包括“位置”以外的其他信息。位置信息可以与必需的安装电气物体周围环境的信息一起提供。
4.2基本文件
本标准中，假定基本文件是按照有关格式、图线、字体等国家标准编制的（见GB/T6988.1）。基本文件包括如建筑文件、地貌图、总平面图等。如经同意，它们可用等角投影法或透视法绘制。注：基本文件的绝大部分是由非电气技术团体，如官方机构、建筑师或土木工程师制图机构绘制的。通常，他们遵循的是国家标准的有关规则。
对基本文件信息量的要求应服从于安装工程有关各方的协议。如进行电气设计应交付的文件可能缺少有关非电设施、家具、装饰件等项目的信息。如果这类信息需要用来规划电气安装，则应用另外的基本文件提供。
注：当应用计算机辅助设计系统(CAD系统)时，采用分层技术(见4.3)可能是有益的。对于纸基文件，可能应用一些改善对比度的方法，对于基本细节，采用浅灰器迹或不同的颜色。这些方法的采用仅以不影响正式文件(例如在复印或印刷之后)的可读性为限。4.3应用CAD系统时的指南
只要CAD系统允许，不同的系统应分开保存，每一种系统被置于它自已的分层内，但应尽可能把不同的分层连接在一起。所有分层的基准应为4.2所列的基本图。电气安装的内容细节不应与其他系统的内容细节混淆（见4.4)；但是，非电设备（例如水管）的位置应予以考虑。
例如，原始的简单建筑图是基本分层。电缆路由置于另一分层，照明系统置于第三分层，而开关和其他电气材料的布置置于第四分层（见图2)。注：分层的应用只适用于二维表示法。4.4布局
位置文件的布局应清晰，以便易于读取和理解所包含的信息。只有当非电物体的信息对理解文件和安装电气设施十分重要时，才应把它们示出。如果因一些不必要的内容有可能使文件过分拥挤时，这一点尤为重要。一且示出非电物体，则应使之与电气物体有明显的区别。
应该选择适当的比例尺和表示法（见GB/T6988.1和本部分的4.5.2)以避免文件过于拥挤。书写的信息应置于与其他信息不相冲突的地方，例如在所有文件中的固定部位（最好在主标题栏上面的右上方）。
如果有必需的信息包含在其他文件中(如安装说明），则应在文件上注出。4.5元件和连接线的图示法
4.5.1元件的表示法
4.5.1.1电气元件
电气元件通常用表示其主要轮廊的简化形状或图形符号来表示。在安装文件中使用的符号应从GB/T4728中选取。
GB/T6988.4—2002
安装方法和/或方向应在文件中表明。如果文件中某些项目要求不同的安装方法或方向，则可以在邻近图形符号处用字母特别标明，例如：H——horizontal水平（元件并排安装）V.
一vertical垂真
F—flush齐平
S-surface表面
B-floor(bottom）地
Tceiling（top）天花板
如有必要，可以定义其他字母。字母可以组合使用，并且应在文件或支持文件中加以说明。注
1照明引出线位置图形符号见GB/T4728中的11-15-02.2较易于理解的工厂制作的布线系统字母代码尚在研究中，在较复杂的情况下，可能需要单独的概念图解(小图)和/或说明。a）建筑基本图
400mm电缆梯架
800mm电缆梯架
b）增补了电缆路由的基本图
图2采用分层方法示例
