【国家标准(GB)】 电工电子产品应用环境条件 船用

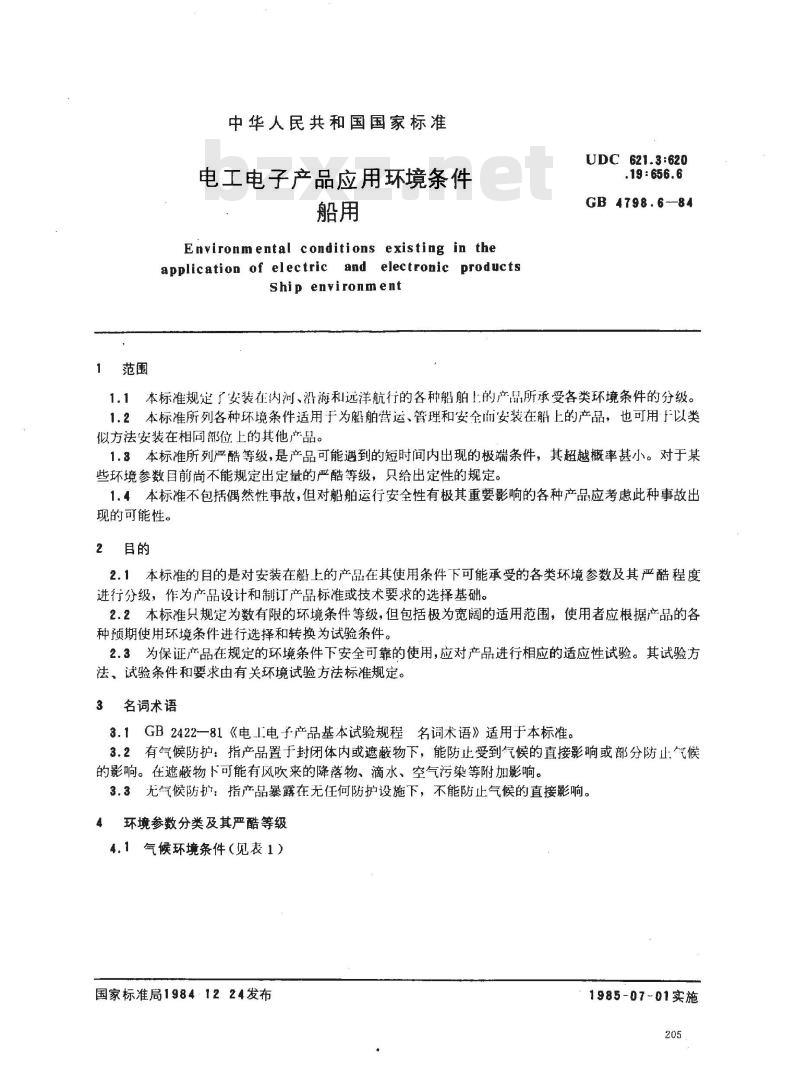

中华人民共和国国家标准
电工电子产品应用环境条件
Environmental conditions existing in theapplication of electric and electronic productsShip environment
UDC 621.3:620
.19:656.6
GB 4798.6--84
1.1本标准规定广安装在内河、沿海和远洋航行的各种船舶上的产品所承受各类环境条件的分级。1.2本标准所列各种环境条件适用于为船舶营运、管理和安全而安装在船上的产品，也可用于以类似方法安装在相同部位上的其他产品。1.8本标准所列严酷等级，是产品可能遇到的短时间内出现的极端条件，其超越概率甚小。对于某些环境参数目前尚不能规定出定量的严酷等级，只给出定性的规定。1.4本标准不包括偶然性事故，但对船舶运行安全性有极其重要影响的各种产品应考虑此种事故出现的可能性。
2.1本标准的目的是对安装在船上的产品在其使用条件下可能承受的各类环境参数及其严酷程度进行分级，作为产品设计和制订产品标准或技术要求的选择基础。2.2本标准只规定为数有限的环境条件等级，但包括极为宽阔的适用范围，使用者应根据产品的各种预期使用环境条件进行选择和转换为试验条件。2.3为保证产品在规定的环境条件下安全可靠的使用，应对产品进行相应的适应性试验。其试验方法、试验条件和要求由有关环境试验方法标准规定。3
名词术语
3.1GB2422一81《电I电子产品基本试验规程名词术语》适用于本标准。3.2有气候防护：指产品置于封闭体内或遮蔽物下，能防止受到气候的直接影响或部分防止：气候的影响。在遮蔽物下可能有风吹来的降落物、滴水、空气污染等附加影响。3.3无气候防护：指产品暴露在无任何防护设施下，不能防止气候的直接影响。4
环境参数分类及其严酷等级
4.1气候环境条件（见表1）
国家标准局1984·1224发布
1985-07-01实施
环境参数
空气温度（低温）
麦层水温（低温）
空气温度（高温）
表面温度（高温料）
表层水温（高温）
温度的梯度变化
（空气/空气）
温度的变化（空气/水）
湿度（不伴随有急剧的温度变化）湿度（在高相对湿度下伴随有急剧的温度变化）（空气/空气）
湿度（在高含水量下伴随有急剧的温度变化）（空气/空气）
低相对湿度
周围介质的运动（空气）
太阳辐射
热辐射
除雨以外的其他来源的水
GB4798.6-84

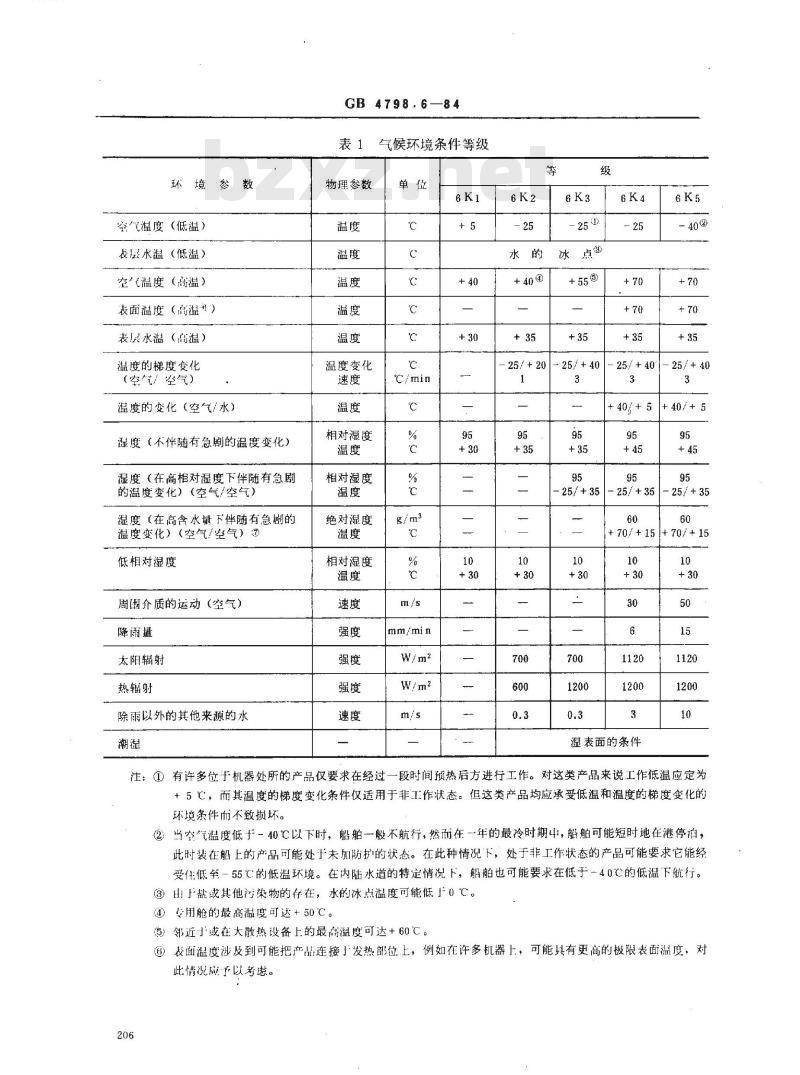

表1气候环境条件等级
物理参数
温度变化
相对湿度
相对湿度
绝对湿度
相对湿度
mm/min
25/+20
-25/+40
-25/+35
25/+40
+40/+5
25/+40
+40/+5
-25/+35
-25/+35
+70/+15|+ 70/+ 15
湿表面的条件
注：①有许多位于机器处所的产品仅要求在经过一段时间预热后方进行工作。对这类产品来说工作低温应定为+5℃，而其温度的梯度变化条件仅适用于非工作状态。但这类产品均应承受低温和温度的梯度变化的环境条件而不致损坏。
②当空气温度低于－40℃以下时，船舶一般不航行，然而在一年的最冷时期中，船舶可能短时地在港停泊，此时装在船上的产品可能处于未加防护的状态。在此种情况下，处于非工作状态的产品可能要求它能经受任低垒一55℃:的低温环境。在内陆水道的特定情况下，船舶也可能要求在低于一40℃的低温下航行。③出盐或其他污染物的存在，水的冰点温度可能低于0℃。①专用舱的最高温度可达+50℃。6）邻近或在大散热设备上的最高温度可达+60℃。③）表面温度沙及到可能把产品连接于发热部位上，例如在许多机器上，可能具有更高的极限表面温度，对此情况应予以考虑。
GB4798.6---84
①假定产品仅承受急剧的降温（不是急剧的升温），含水量的数值适用于降到露点的各种温度，在各种较低的温度下，假定相对湿度接近100%。4.2

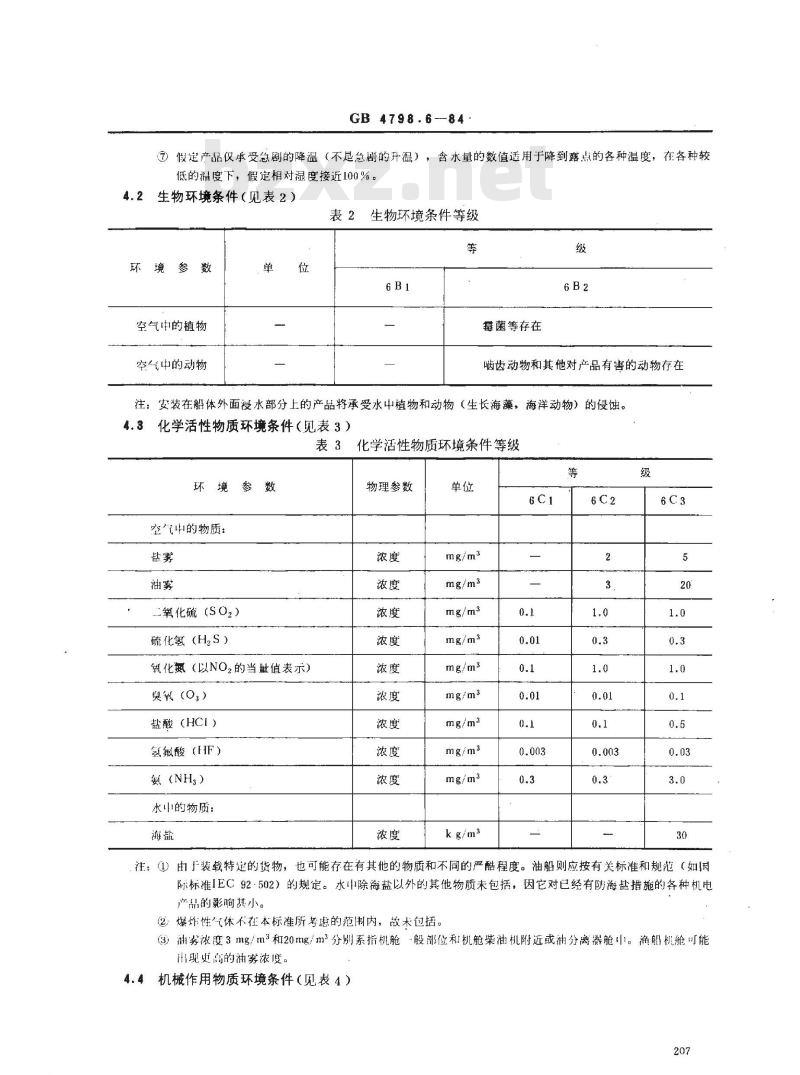

生物环境条件（见表2）
表2生物环境条件等级
环境参数
空气中的植物
空气中的动物
霉菌等存在
啮齿动物和其他对产品有害的动物存在注：安装在船体外面浸水部分上的产品将承受水中植物和动物（生长海藻，海洋动物）的侵蚀。化学活性物质环境条件（见表3）4.3
表3化学活性物质环境条件等级
环境参数
空气中的物质：
二氧化硫（SOz）
硫化氢（H,S）
鼠化氨（以NO2的当量值表示）
臭氧（O，）
盐酸（HC1）
氰氟酸（HF）
（NH。）
水中的物质：
物理参数
注：①）由于装载特定的货物，也可能存在有其他的物质和不同的严酷程度。油船则应按有关标准和规范（如国际标准IEC92·502）的规定。水中除海盐以外的其他物质未包括，因它对已经有防海盐措施的各种机电产晶的影响甚小。
②，爆炸性气体不在本标准所考虑的范围内，故未包括。③）油雾浓度3mg/m3和20mg/m2分别系指机舱-般部位和机舱柴油机附近或油分离器舱小。渔船机舱可能出现更高的油雾浓度。
机械作用物质环境条件（见表4）4.4
环境参数
空气中的沙
灰尘沉积
烟灰沉积
GB 4798.6—84

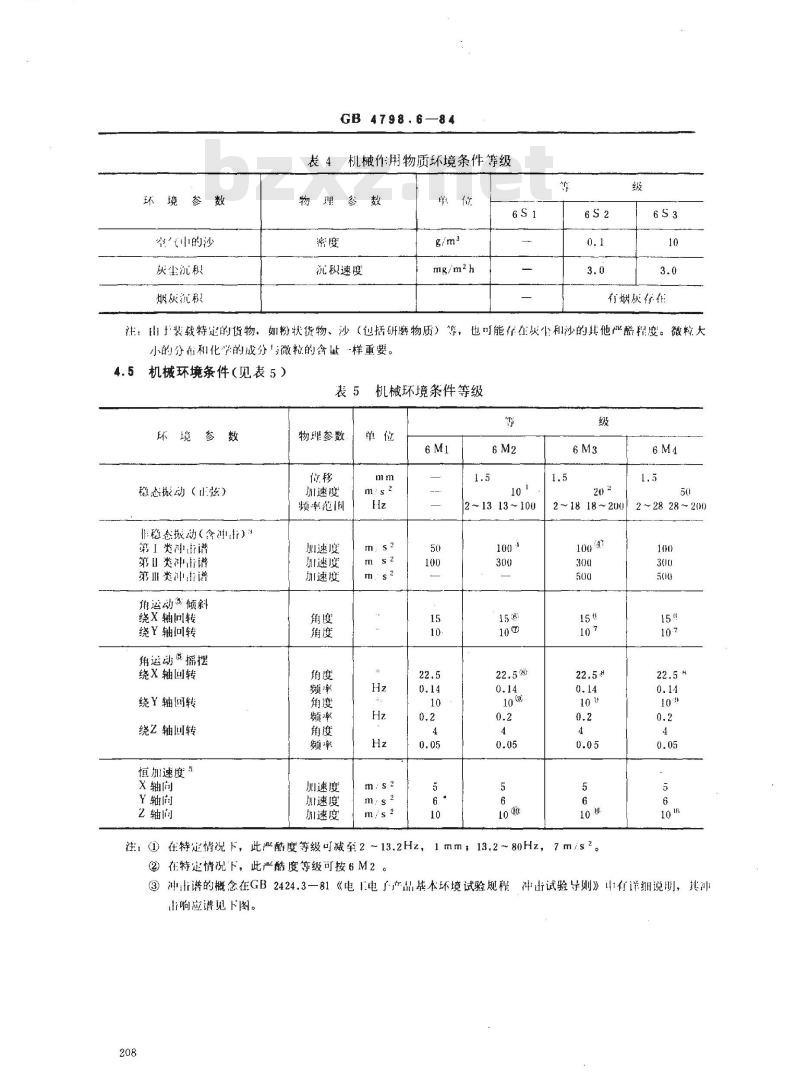

机械作用物质环境条件等级
物理参数
沉积速度
mg/m2h
有烟灰存在
注：山扌装载特定的货物，如粉状货物、沙（他括研磨物质）等，也可能存在灰尘和沙的其他严酷程度。微粒大小的分布和化学的成分微粒的含量一样重要。4.5机械环境条件（见表5）
表5机械环境条件等级
环境参数
稳态搬动（正弦）
作稳态振动（含洲击）
第「类冲街谱
第Ⅱ类冲谱
第Ⅲ美冲街谱
角运动倾斜
绕X轴问转
绕Y轴向转
角运动播摆
绕X轴回转
绕Y轴回转
绕Z轴回转
恒加速度5
X轴向
Y轴向
2轴间
物理参数
圳速度
频赵范围
加速度
加速度
加速度
加速度
加速度
加速度
2~13 13~100
2 ~18 18~200
注：①在特定情况下，
此严酷度等级可减至2～13.2Hz，1mm;13.2~80Hz2，7m/s2。
②在特定情况下，此严酷度等级可按6M26M4
2 ~ 28 28 ~ 201)

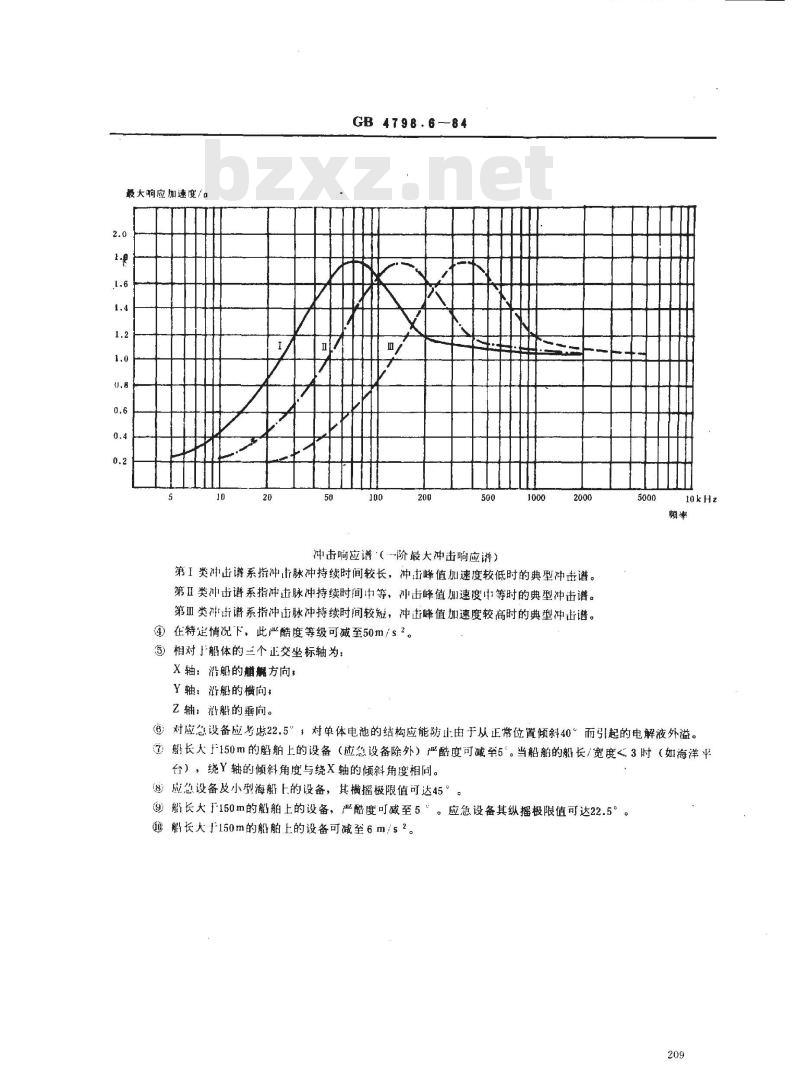

③冲谱的概念在GB2424.3一81《电1电了产品基本环境试验规程冲出试验导则》中有详细说明，其冲击响应谱见下图。
最大响应加速度/
GB 4798.6--84
冲击响应谱（一阶最大冲击响应谱）第I类冲击谱系指冲卡脉冲持续时间较长，冲击峰值加速度较低时的典型冲击谱。第Ⅱ类冲击谱系指冲击脉冲持续时间中等，冲击峰值加速度中等时的典型冲击谱。第Ⅲ类冲击谱系指冲击脉冲持续时间较短，冲击峰值加速度较高时的典型冲击谱。④在特定情况下，此严酷度等级可减至50m/s2。?）相对于船体的三个正交坐标轴为：X轴：沿船的鞘舰方向：wwW.bzxz.Net
Y轴：沿船的横向：
Z轴：沿船的垂向。
③对应急设备应考虑22.5“；对单体电池的结构应能防1l由于从正常位置倾斜40°而引起的电解液外溢。）船长大150m的船舶上的设备（应急设备除外）严酷度可减至5°。当船舶的船长/宽度<3时（如海洋平台），绕Y轴的倾斜角度与绕X轴的倾斜角度相同。(8）应急设备及小型海船上的设备，其横摇极限值可达45°③船长大了150m的船舶上的设备，严酷度可减至5”。应急设备其纵摇极限值可达22.5°船长大150m的船舶上的设备可减至6m/s2。209
A.1气候环境条件 （K）
分为下列五个等级标志：
A .1.1 6K1
GB 4798.6—84
附录A
各等级及其有关环境条件的综述(补充件)
6K1包括安装在完全有气候防护、加温和通风等部位的各种产品在加温后的情况，也包括如阿拉伯海湾等水温特别高水域除外的一切水域内的浸在水中的产品。6K1不包括机舱和装有大散热设备的部位和通过窗玻璃的太阳辐射下的产品。6K1不包括湿热和恒定湿热的气候条件。A.1.2 6K2
除6K1所包括的条件外，6K2还包括除冷气候条件以外的一切气候条件下（机舱除外）的各种加温和通风部位在加温前和加温过程中的情况。对通风部位来说，6K2还包括湿热和恒定湿热的气候条件。
该产品可承受潮湿、加热元件的热辐射和通过窗玻璃的太阳辐射。6K2还包括水温特别高的各水域内的浸在水中的产品。A.1.3 6K3
除6K2所包括的条件外，6K3还包括安装在机舱内以及邻近中等散热设备的各种产品。也包括靠近在装卸货时要开启的门、梯口等部位的各种产品。A.1.4 6K 4
除6K3所包括的条件外，6K4还包括除冷气候条件以外的承受太阳辐射、雨和水柱冲洗的非通风部位的情况。也包括冷气候条件除外的一切气候条件下无气候防护的各种产品，但不包括航行于有降雨量异常和飓风的水域以及海浪的冲刷。6K4还包括安装在机舱内邻近于大散热设备的各种产品和安装在机器的发热部位上的各种产品。A.1.5 6K5
除6K4所包括的条件外，6K5还包括冷气候条件下安装在有气候防护的不加温部位和无气候防护部位的各种产品，也包括安装在冷藏舱内和航行于有降雨量异常和飓风的水域条件下无气候防护部位上的各种产品以及承受海浪冲刷的各种产品。A.2生物环境条件（B）
分为下列两个等级标志：
A .2.1 6B1
6B1包括仅航行于无特殊动、植物危害的水域的船舶上的各种装置。也包括装在其他船舶上不大可能长霉或遭受动物危害的舱室内的各种装置。A .2.2 6B 2
除6B1所包括的条件外，6B2还包括航行于可能长霉或遭受动物危害的水域的船舶上的无防护的各种装置。也包括装在可能长霉或遭受动物危害的舱室内的各种装置。A.3化学活性物质环境条件（C）分为下列二个等级标志：
A.3.1 6C 1
GB 4798.6--84
6C1包括不暴露于盐雾、油雾、发动机排气和邻近工业污染源来的排放物中的有完全气候防护的各种装置。也包括航行于内陆淡水水域以及不航行于靠近排放大量空气污染物的工业区的水域中的船舶甲板上有防发动机排气措施的各种装置。A .3.2 6C 2
除6C1所包括的条件外，6C2还包括暴露于盐雾、油雾和发动机排气中的有完全气候防护的各种装置。
A :3.3 6C 3
除6C2所包括的条件外，6C3还包括无气候防护的各种装置。也包括航行于靠近排放大量空气污染物的工业区的水域中的船舶。A.4机械作用物质环境条件（S）分为下列三个等级标志：
A.4.1 6S1
6S1包括有防沙、灰尘和烟灰侵入的措施的各种装置。A.4.2 6S2
除6S1所包括的条件外，6S2还包括可能进行积尘甲板清扫的有气候防护和无气候防护的一切装置。也包括处于锅炉排气（烟灰）中的各种部位。A.4.3 6S 3
除6S2所包括的条件外，6S3还包括--切无气候防护的装置，其中也包括航行于沙漠附近的船舶上的装置。
A.5机械环境条件（M）
分为下列四个等级标志：
A.5.1 6M1
6M1仅包括非机动船上的各种装置。A.5.2 6M2
除6M1所包括的条件外，6M2还包括载重量大于1000吨船舶上除下列情况外的切装置。不包括载重量小于20000吨船舶尾部的装置。不包括直接与起货系统或往复机械相连接的装置。A.5.3 6M3
除6M2所包括的条件外，6M3还包括载重量小于1000吨船舶上的装置和小于20000吨船舶尾部的装置。也包括直接与起货系统、集装箱导轨以及起货机相连接的装置和挖泥船上的装置。A.5.4 6M4
除6M3包括的条件外，6M4还包括直接与往复机械相连接的装置。附加说明：
本标准由全国电！电子产品环境条件与环境试验标准化技术委员会提出。本标准由全国电工电子产品环境条件与环境试验标准化技术委员会船用条件工作组起草，参加工作组单位有船舶总公司七院标准室、交通部标准计量所、船研所、农牧渔业部上海渔机所、机械工业部上海电器所、电工业部五所、船舶总公司标准所、船舶检验局上海办事处、长江办事处。本标准主要起草人李汉明、黄玉洲、马秀翠、贾永熙、沈玮俊、黄书富、仟大亨、东子明、袁顺才、王喜臣。
