【国家标准(GB)】 纸浆实验室纸页物理性能的测定法

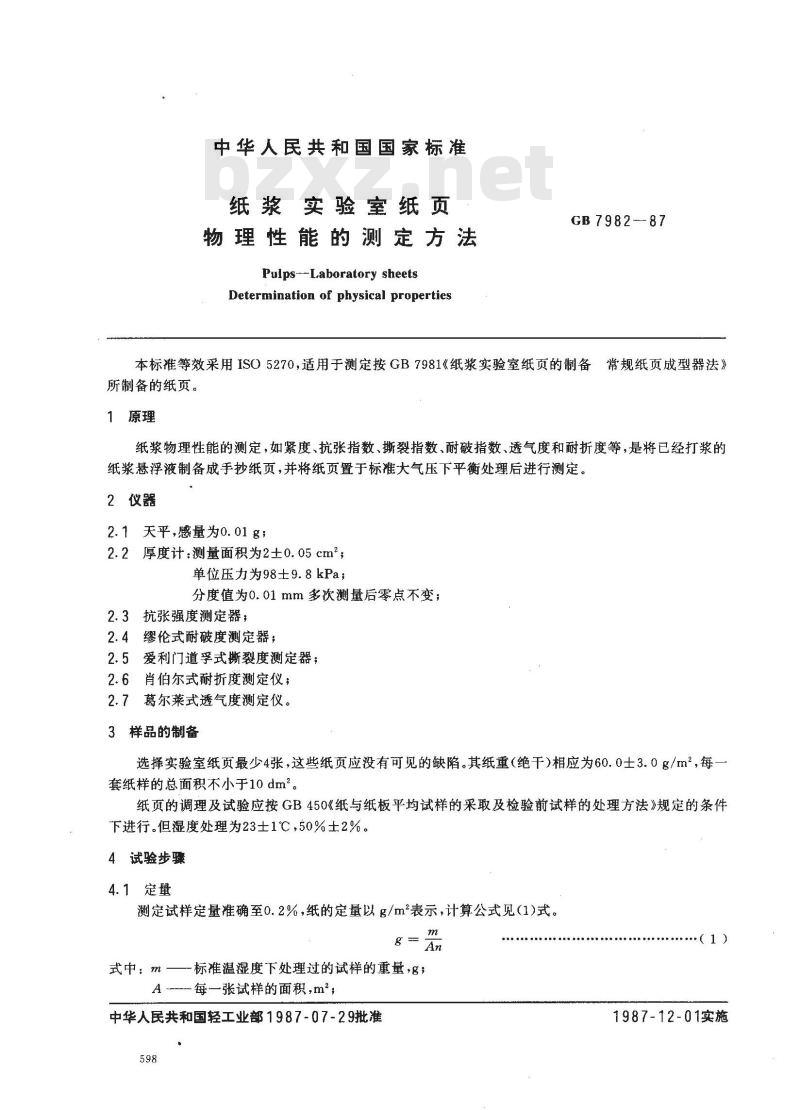

中华人民共和国国家标准
纸浆实验室纸页
物理性能的测定方法
Pulps--Laboratory sheets
Determination of physical propertiesGB 7982--87
本标准等效采用ISO5270，适用于测定按GB7981《纸浆实验室纸页的制备常规纸页成型器法》所制备的纸页。
1原理
纸浆物理性能的测定，如紧度、抗张指数、撕裂指数、耐破指数、透气度和耐折度等，是将已经打浆的纸浆悬浮液制备成手抄纸页，并将纸页置于标准大气压下平衡处理后进行测定。2仪器
2.1天平，感量为0.01g；
2.2厚度计：测量面积为2±0.05cm；单位压力为98士9.8kPa；
分度值为0.01mm多次测量后零点不变；2.3抗张强度测定器；
2.4缪伦式耐破度测定器；
2.5爱利门道孚式撕裂度测定器；2.6肖伯尔式耐折度测定仪；
2.7葛尔莱式透气度测定仪。
3样品的制备
选择实验室纸页最少4张，这些纸页应没有可见的缺陷。其纸重（绝干）相应为60.0士3.0g/m2，每一套纸样的总面积不小于10dm2。
纸页的调理及试验应按GB450《纸与纸板平均试样的采取及检验前试样的处理方法》规定的条件下进行。但湿度处理为23士1℃，50%士2%。4试验步骤下载标准就来标准下载网
4.1定量
测定试样定量准确至0.2%，纸的定量以g/m表示，计算公式见（1)式。g= An
式中：m-
标准温湿度下处理过的试样的重量，8；A-每一张试样的面积,m\，
中华人民共和国轻工业部1987-07-29批准598
（1）
1987-12-01实施

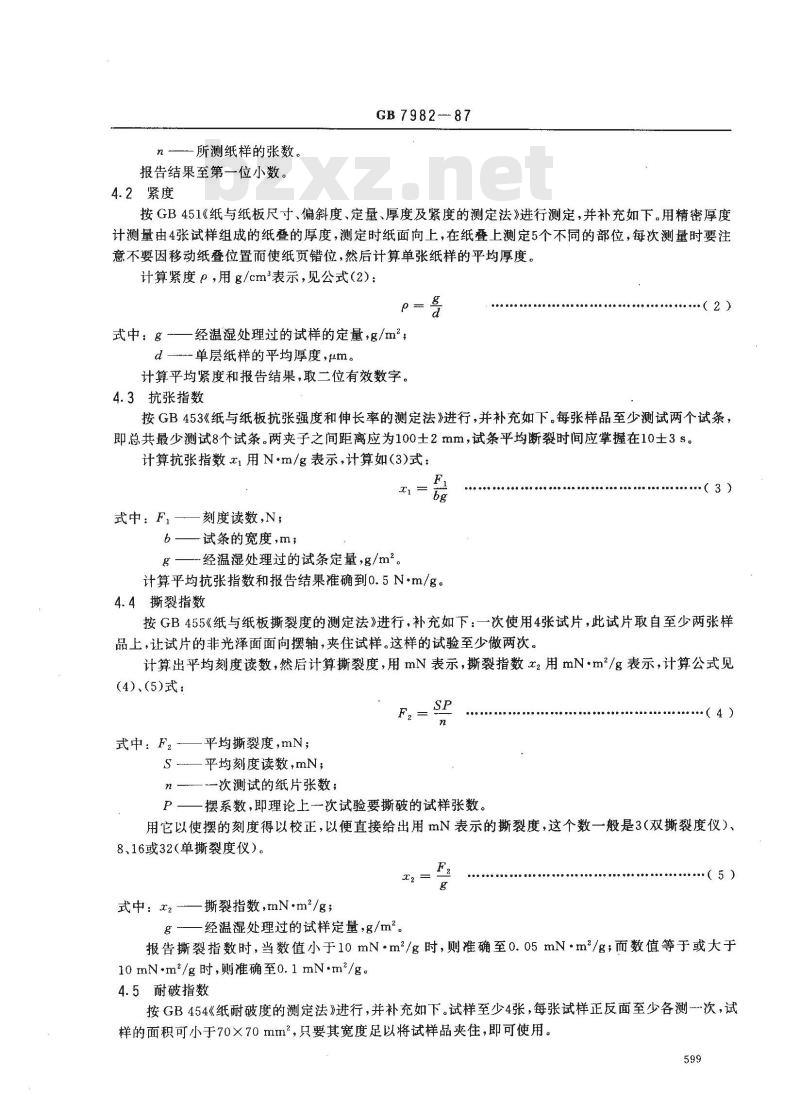

所测纸样的张数。
报告结果至第一位小数。
4.2紧度
GB7982-87
按GB451《纸与纸板尺寸、偏斜度、定量、厚度及紧度的测定法》进行测定，并补充如下。用精密厚度计测量由4张试样组成的纸叠的厚度，测定时纸面向上，在纸叠上测定5个不同的部位，每次测量时要注意不要因移动纸叠位置而使纸页错位，然后计算单张纸样的平均厚度。计算紧度β，用g/cm表示，见公式（2）：（2）
式中：g经温湿处理过的试样的定量，g/m\；d—单层纸样的平均厚度，um。
计算平均紧度和报告结果，取二位有效数字。4.3抗张指数
按GB453《纸与纸板抗张强度和伸长率的测定法》进行，并补充如下。每张样品至少测试两个试条，即总共最少测试8个试条。两夹子之间距离应为100土2mm，试条平均断裂时间应掌握在10士3s。计算抗张指数zi用N·m/g表示，计算如(3)式：Fi
刻度读数,N；
式中：F —
b—试条的宽度,m；
g—经温湿处理过的试条定量，g /m2。计算平均抗张指数和报告结果准确到o.5N·m/g。4.4撕裂指数
按GB455《纸与纸板撕裂度的测定法》进行，补充如下：一次使用4张试片，此试片取自至少两张样品上，让试片的非光泽面面向摆轴，夹住试样。这样的试验至少做两次。计算出平均刻度读数，然后计算撕裂度，用mN表示，撕裂指数x用mN·m2/g表示，计算公式见(4)、(5)式：
式中：F2
平均撕裂度，mN；
平均刻度读数,mN；
一次测试的纸片张数；
P——摆系数，即理论上一次试验要撕破的试样张数。（4）
用它以使摆的刻度得以校正，以便直接给出用mN表示的撕裂度，这个数一般是3（双撕裂度仪）、8、16或32（单撕裂度仪）。
式中：α2-
撕裂指数，mN·m2/g；
经温湿处理过的试样定量，g/m。F2
报告撕裂指数时，当数值小于10mN·m2/g时，则准确至0.05mN·m/g；而数值等于或大于10mN·m2/g时，则准确至0.1mN·m2/g。4.5耐破指数
按GB454《纸耐破度的测定法》进行，并补充如下。试样至少4张，每张试样正反面至少各测-次，试样的面积可小于70×70mm2，只要其宽度足以将试样品夹住，即可使用。599
GB 7982 --87

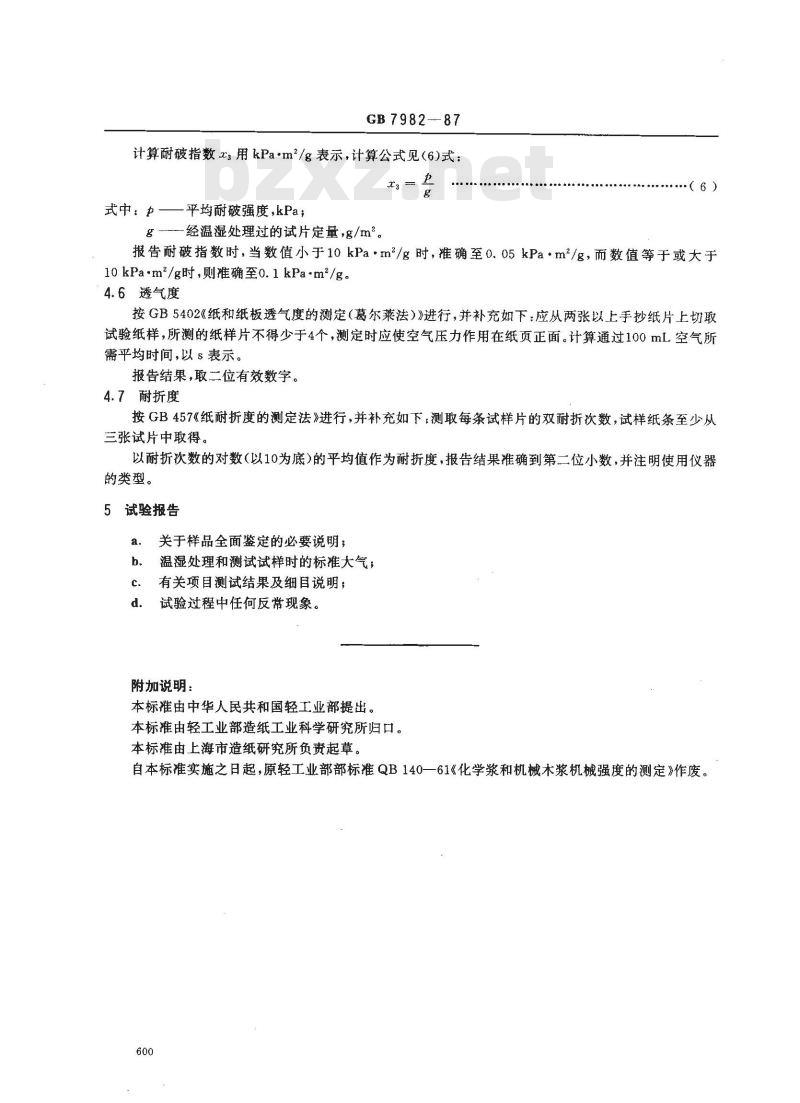

计算耐破指数z3用kPa·m2/g表示，计算公式见（6)式：3
式中：p—平均耐破强度,kPa;
经温湿处理过的试片定量，g/m。g
（6）
报告耐破指数时，当数值小于10kPa·m2/g时，准确至0.05kPa·m2/g，而数值等于或大于10 kPa-m2/g时,则准确至0.1 kPa*m2/g。4.6透气度
按GB5402《纸和纸板透气度的测定（葛尔莱法）》进行，并补充如下：应从两张以上手抄纸片上切取试验纸样，所测的纸样片不得少于4个，测定时应使空气压力作用在纸页正面。计算通过100mL空气所需平均时间，以s表示。
报告结果，取二位有效数字。
4.7耐折度
按GB457《纸耐折度的测定法》进行，并补充如下：测取每条试样片的双耐折次数，试样纸条至少从三张试片中取得。
以耐折次数的对数(以10为底)的平均值作为耐折度，报告结果准确到第二位小数，并注明使用仪器的类型。
5试验报告
关于样品全面鉴定的必要说明；温湿处理和测试试样时的标准大气；有关项目测试结果及细目说明；试验过程中任何反常现象。
附加说明：
本标准由中华人民共和国轻工业部提出。本标准由轻工业部造纸工业科学研究所归口。本标准由上海市造纸研究所负责起草。自本标准实施之日起，原轻工业部部标准QB140一61《化学浆和机械木浆机械强度的测定》作废。600
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
