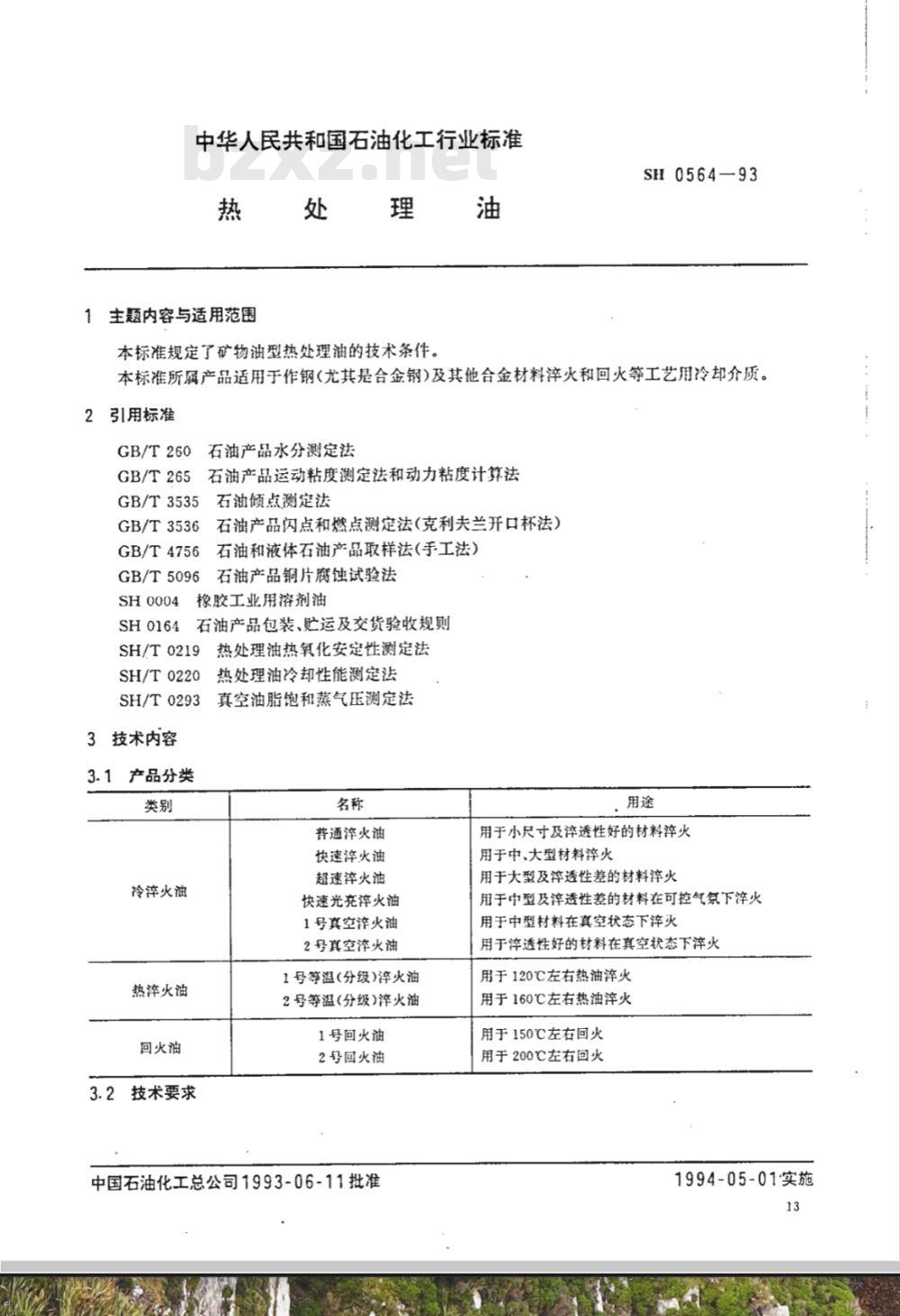

【石油化工行业标准(SH)】 热处理油

中华人民共和国石油化工行业标准热
1主题内容与适用范围
本标准规定了矿物油型热处理油的技术条件。油
SH0564—93
本标准所属产品适用于作钢（尤其是合金钢）及其他合金材料淬火和回火等工艺用冷却介质。2
引用标准
石油产品水分测定法
GB/T260
GB/T265
GB/T3535
GB/T3536
GB/T4756
石油产品运动粘度测定法和动力粘度计算法石油倾点测定法
石油产品闪点和燃点测定法(克利夫兰开口杯法)石油和液体石油产品取样法（手工法）6石油产品铜片腐蚀试验法
GB/T5096
SH0004
SH0164
橡胶工业用溶剂油
石油产品包装、贮运及交货验收规则SH/T0219
SH/T0220
SH/T0293
3技术内容
3.1产品分类
冷萍火油
热淬火油
回火油
3.2技术要求
热处理油热氧化安定性测定法
热处理油冷却性能测定法
真空油脂饱和蒸气压测定法
普通淬火油
快速火油
超速淬火油
快速光充萍火油
1号真空浒火油
2号真空火油
1号等温(分级)萍火油
2号等温(分级)泽火油
1号回火油
2号国火油
中国石油化工总公司1993-06-11批准用途
用于小尺寸及淬透性好的材料淬火用于中、大型材料萍火
用于大型及萍透性差的材料淬火用于中型及淬透性差的材料在可控气氛下淬火用于中型材料在真空状态下淬火用于淬透性好的材料在真空状态下淬火用于120℃左右热油淬火
用于160℃左右热油萍火
用于150℃左右回火
用于200℃左右回火
1994-05-01实施

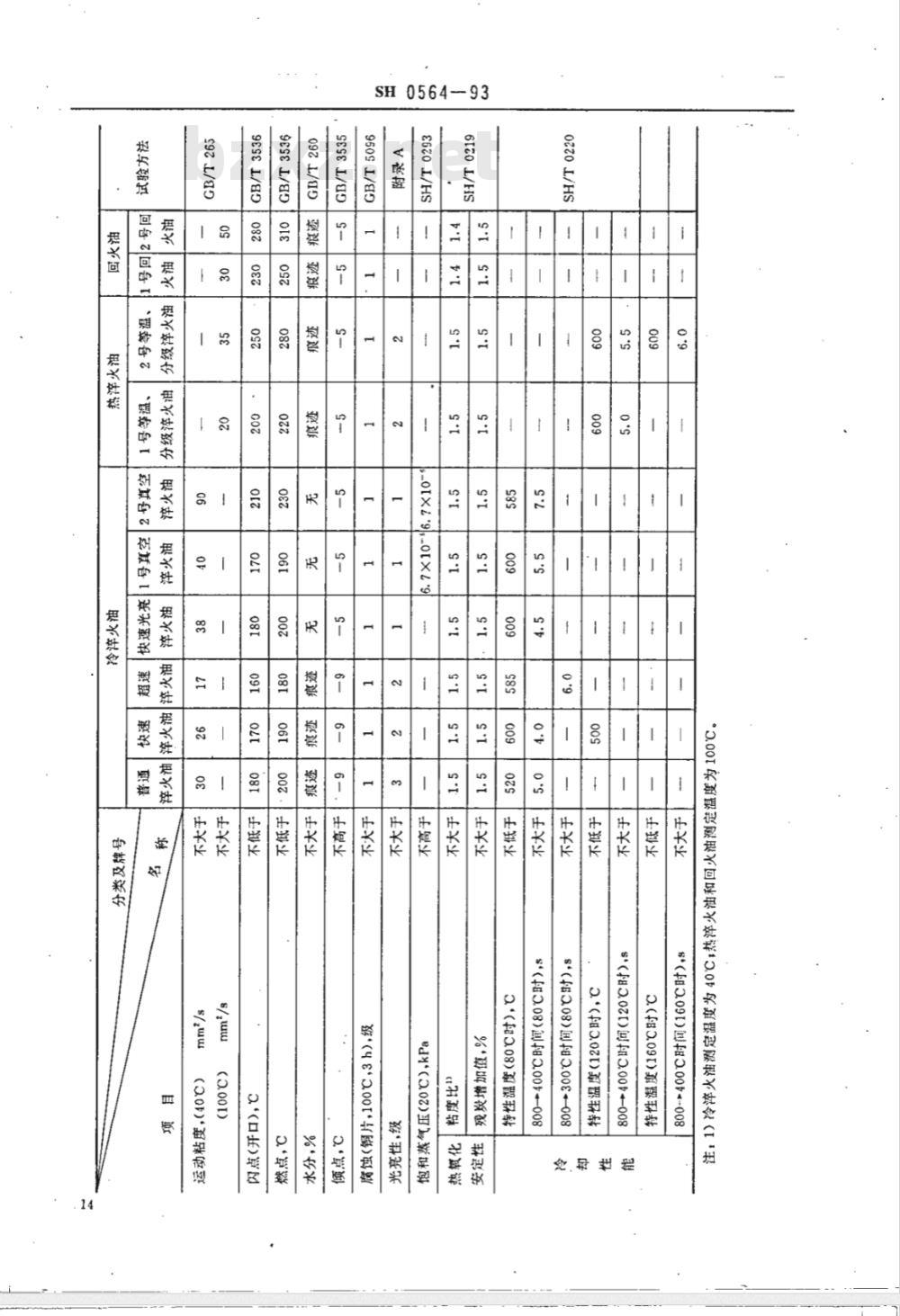

SH0564--93
01*9]-012\9
士￥业
士?业
+￥业
（.08.000008
（0800008
冷.却性
“()区
（0）

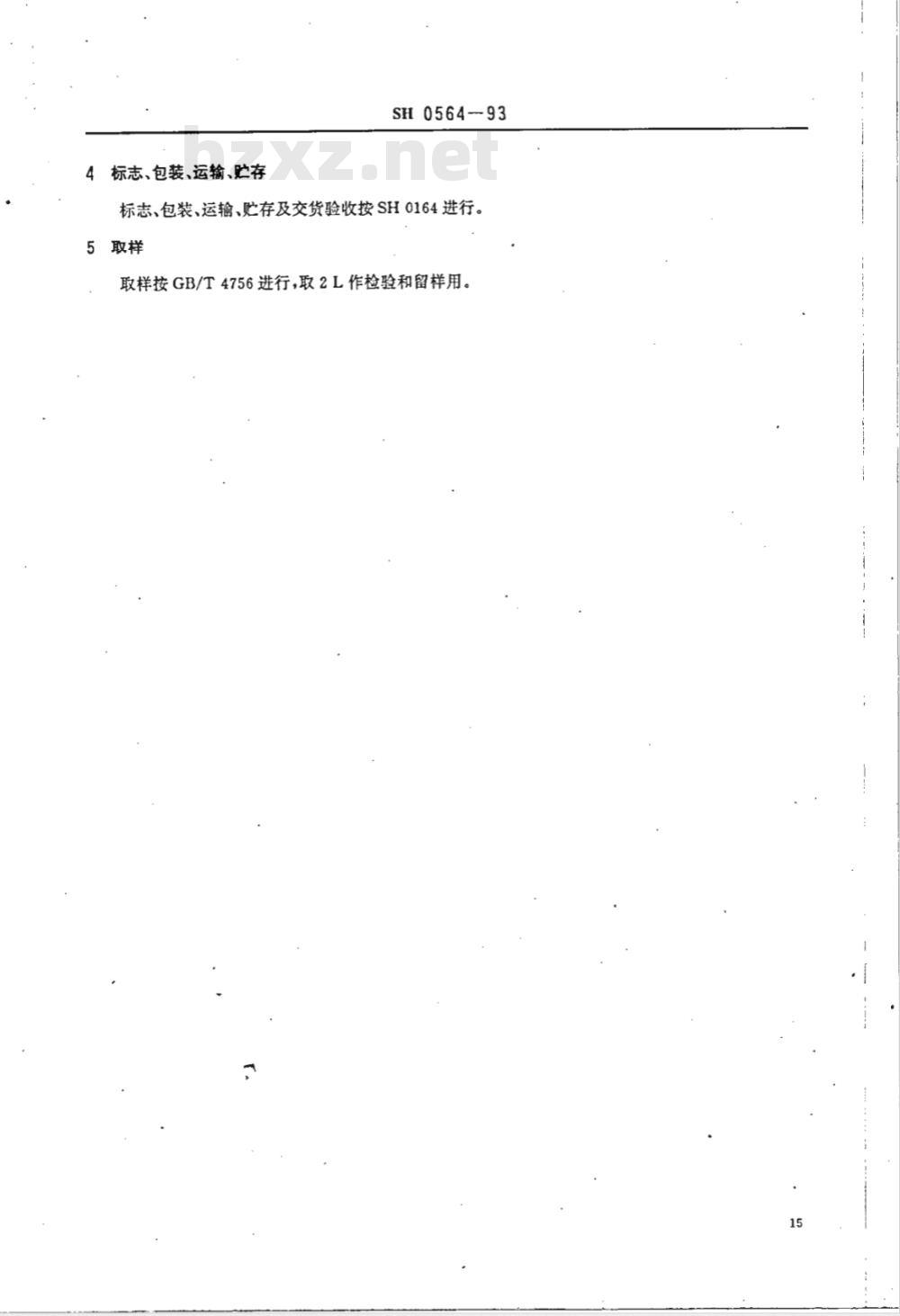

标志、包装、运输、贮存
SH0564-93
标志、包装、运输、贮存及交货验收按SH0164进行。5取样
取样按GB/T4756进行，取2L作检验和留样用。15

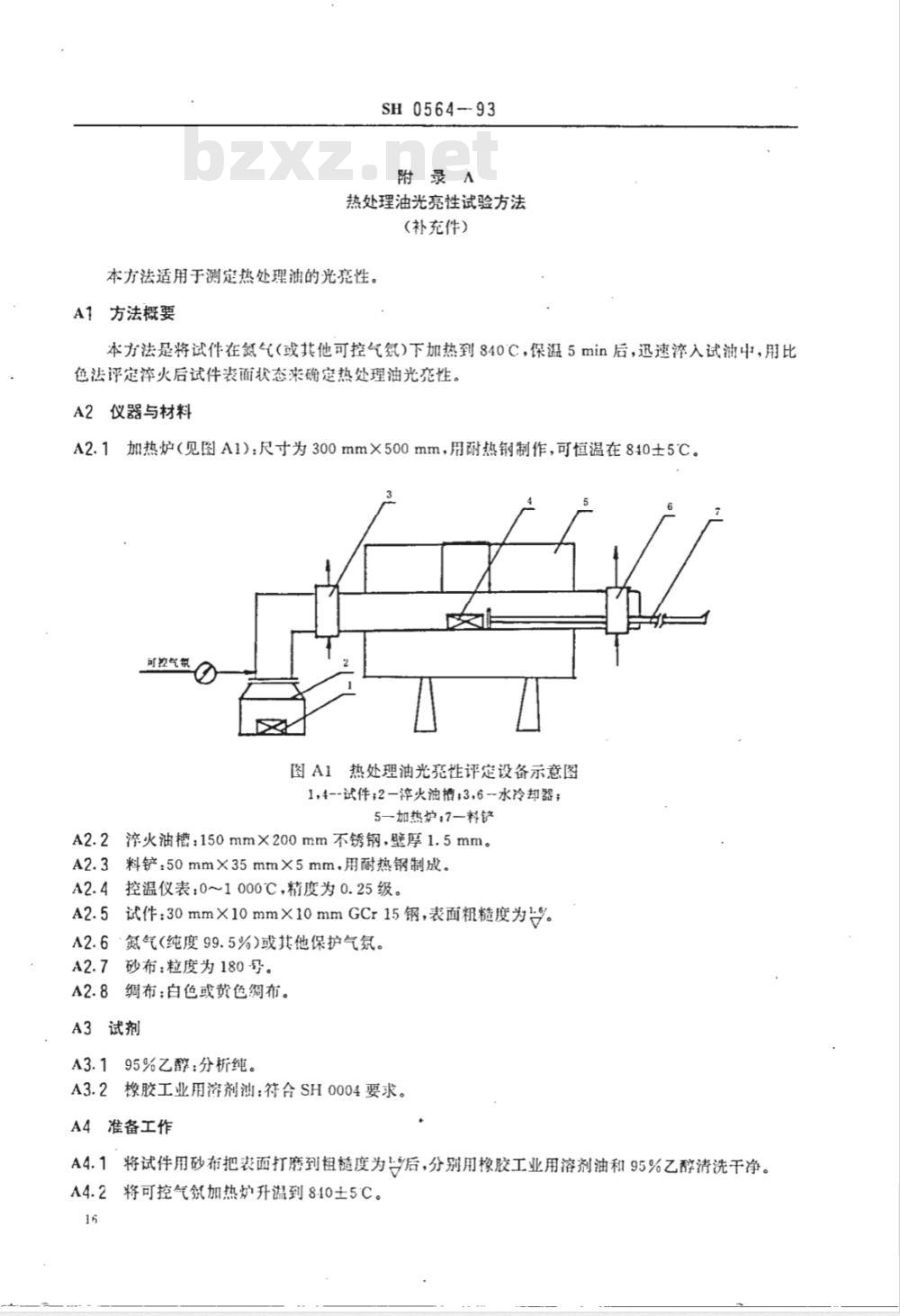

SH0564-93
附录A
热处理油光亮性试验方法
(补充件）
本方法适用于测定热处理油的光亮性。A1方法概要
本方法是将试件在氮气（或其他可控气氮)下加热到840℃，保温5min后，迅速淬入试油中，用比色法评定淬火后试件表面状态来确定热处理油光衰性。A2仪器与材料
A2.1加热炉（见图A1）：尺寸为300mm×500mm，用耐热钢制作，可恒温在8405℃。3
可控气费
图A1热处理油光亮性评定设备示意图1,4--试件;2一淬火油植；36水冷却器；5一加热炉；7-料铲
A2.2浮火油槽：150mm×200mm不锈钢，壁厚1.5mm。A2.3料铲.50mm×35mm×5mm，用耐热钢制成。A2.4控温仪表：0~1000℃，精度为0.25级。A2.5试件：30mm×10mm×10mmGCr15钢，表面粗糙度为%A2.6氮气纯度99.5%)或其他保护气氢。A2.7砂布：粒度为180号。
A2.8绸布：白色或黄色绸布。
A3试剂
A3.195%乙醇：分析纯。
A3.2橡胶工业用溶剂油：符合SH0004要求。A4准备工作免费标准下载网bzxz
A4.1将试件用砂布把表面打磨到粗糙度为%后，分别用橡胶工业用溶剂油和95%乙醇清洗干净。A4.2将可控气筑加热炉升溢到810士5C。16

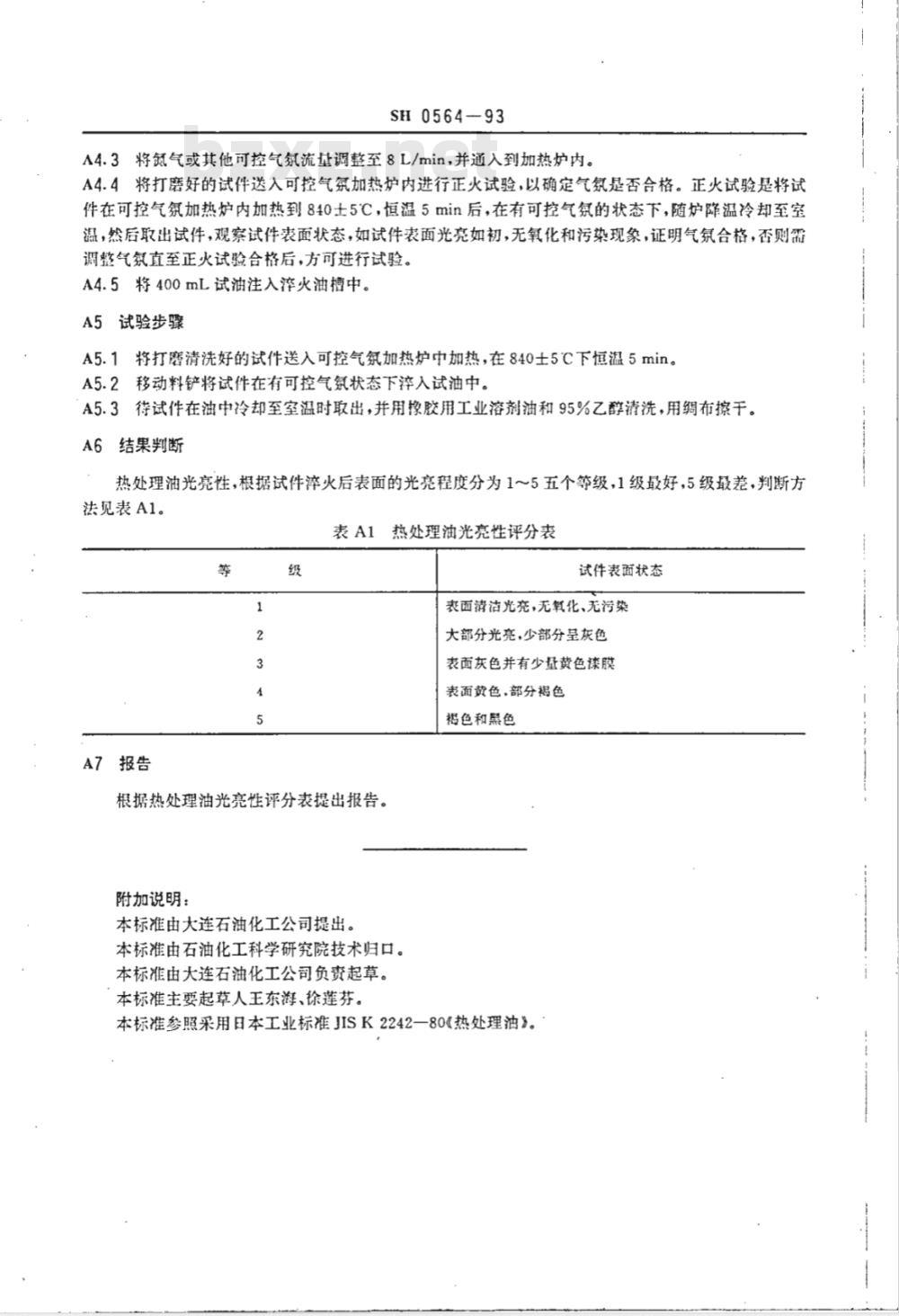

SH0564-93
A4.3将氮气或其他可控气氛流量调整至8L/min，并通入到加热炉内。A4.4将打磨好的试件送入可控气氛加热炉内进行正火试验，以确定气氛是否合格。正火试验是将试件在可控气氛加热炉内加热到840士5℃，恒温5min后，在有可控气氛的状态下，随炉降温冷却至室温，然后取出试件，观察试件表面状态，如试件表面光亮如初，无氧化和污染现象，证明气氛合格，否则需调整气氮直至正火试验合格后，方可进行试验。A4.5将400mL试油注入萍火油槽中。A5试验步骤
A5.1将打磨清洗好的试件送入可控气氛加热炉中加热，在840士5℃下恒温5min。A5.2移动料铲将试件在有可控气氮状态下淬入试油中。A5.3待试件在油中冷却至室温时取出，并用橡胶用工业溶剂油和95%乙醇清洗，用绸布擦于。A6结果判断
热处理油光亮性，根据试件淬火后表面的光亮程度分为1～5五个等级，1级最好，5级最差，判断方法见表A1。
热处理油光亮性评分表
A7报告
根据热处理油光亮性评分表提出报告。附加说明：
本标准由大连石油化工公司提出。本标准由石油化工科学研究院技术归口。本标准由大连石油化工公司负责起草。本标准主要起草人王东海、徐莲芬。试件表面状态
表面清洁光充，无氧化、无污染大部分光亮，少部分呈灰色
表面灰色并有少量黄色漆膜
表面黄色，部分褐色
褐色和黑色
本标准参照采用日本工业标准JISK2242一80《热处理油》。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
