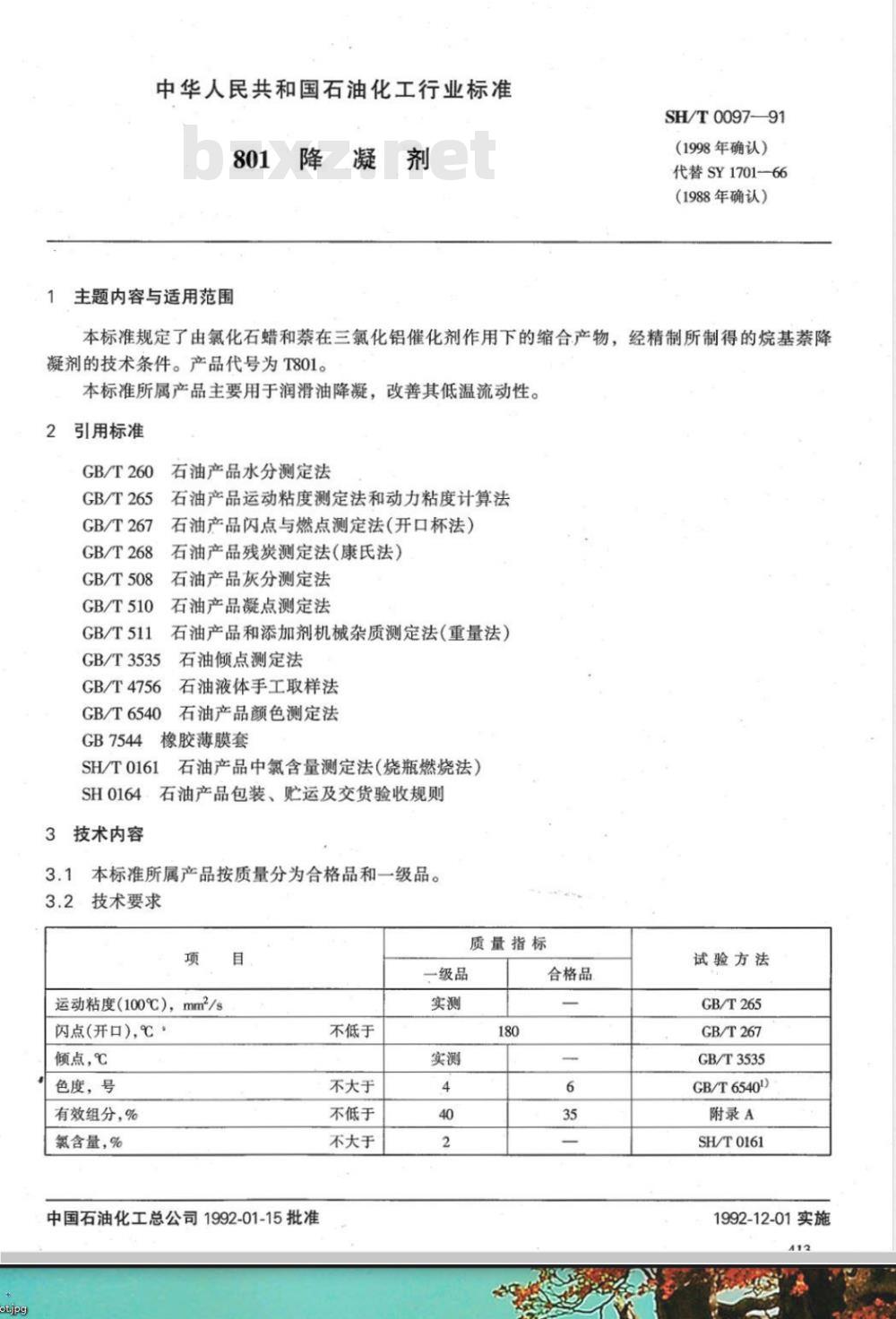

【石油化工行业标准(SH)】 801 降凝剂

中华人民共和国石油化工行业标准801降凝剂
主题内容与适用范围
SH/T 0097—91
（1998年确认）
代替SY1701—66
（1988年确认）
本标准规定了由氯化石蜡和萘在三氯化铝催化剂作用下的缩合产物，经精制所制得的烷基萘降凝剂的技术条件。产品代号为T801。本标准所属产品主要用于润滑油降凝，改善其低温流动性。2
引用标准
GB/T260
GB/T265
GB/T267
GB/T268
GB/T508
GB/T510
GB/T511
GB/T3535
GB/T4756
GB/T6540
GB7544
石油产品水分测定法
石油产品运动粘度测定法和动力粘度计算法石油产品闪点与燃点测定法（开口杯法）石油产品残炭测定法（康氏法）石油产品灰分测定法
石油产品凝点测定法
石油产品和添加剂机械杂质测定法（重量法）石油倾点测定法
石油液体手工取样法
石油产品颜色测定法
橡胶薄膜套
SH/T0161
石油产品中氯含量测定法（烧瓶燃烧法）SH0164石油产品包装、贮运及交货验收规则技术内容
本标准所属产品按质量分为合格品和一级品。3.1
3.2技术要求
运动粘度（100℃），mm2/s
闪点(开口),℃*
倾点，℃
色度，号
有效组分，%
氯含量，%
中国石油化工总公司1992-01-15批准不低于bzxZ.net
不大于
不低于
不大于
质量指标
一级品
合格品
试验方法
GB/T265
GB/T267
GB/T3535
GB/T6540l)
附录A
SH/T0161
1992-12-01实施

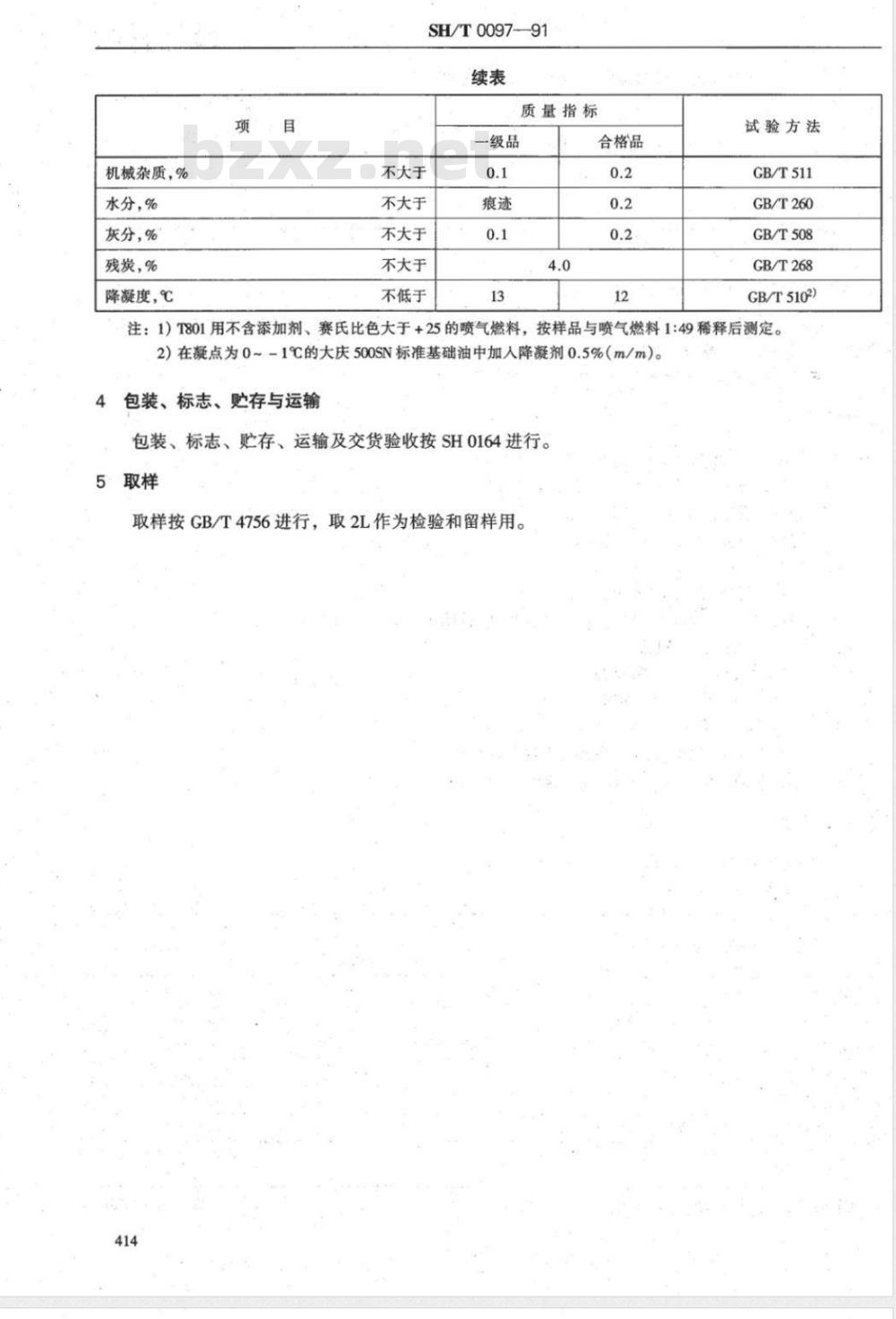

机械杂质，%
水分，%
灰分，%
残炭，%
降凝度，℃
SH/T0097—91
质量指标
一级品
不大于
不大于
不大于
不大于
不低于
合格品
试验方法
GB/T511
GB/T260
GB/T508
GB/T268
GB/T5102
注：1）T801用不含添加剂、赛氏比色大于+25的喷气燃料，按样品与喷气燃料1:49稀释后测定。2）在凝点为0~-1℃的大庆500SN标准基础油中加人降凝剂0.5%（m/m）。包装、标志、贮存与运输
包装、标志、贮存、运输及交货验收按SH0164进行。5取样
取样按GB/T4756进行，取2L作为检验和留样用。414

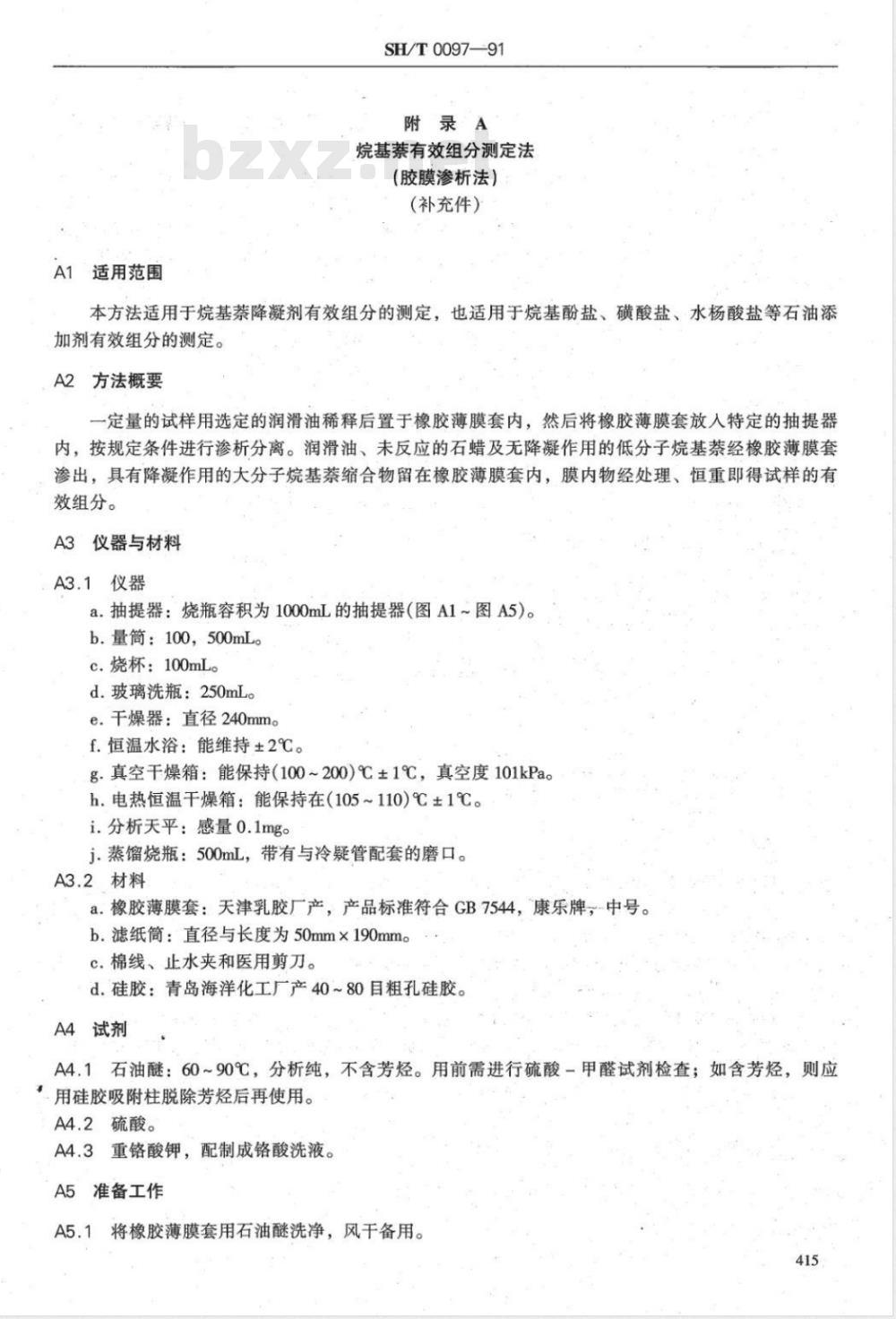

A1适用范围
SH/T0097—91
附录A
烷基萘有效组分测定法
（胶膜渗析法）
（补充件）
本方法适用于烷基萘降凝剂有效组分的测定，也适用于烷基酚盐、磺酸盐、水杨酸盐等石油添加剂有效组分的测定。
A2方法概要
一定量的试样用选定的润滑油稀释后置于橡胶薄膜套内，然后将橡胶薄膜套放人特定的抽提器内，按规定条件进行渗析分离。润滑油、未反应的石蜡及无降凝作用的低分子烷基萘经橡胶薄膜套渗出，具有降凝作用的大分子烷基萘缩合物留在橡胶薄膜套内，膜内物经处理、恒重即得试样的有效组分。
A3仪器与材料
A3.1仪器
a.抽提器：烧瓶容积为1000mL的抽提器（图A1图A5)。b.量筒：100，500mL
c.烧杯：100mL。
d.玻璃洗瓶：250mL。
e.干燥器：直径240mm。
f.恒温水浴：能维持±2℃。
g.真空干燥箱：能保持(100~200)℃±1℃，真空度101kPach.电热恒温干燥箱：能保持在（105~110)℃±1℃。i.分析天平：感量0.1mg。
i.蒸馏烧瓶：500mL，带有与冷疑管配套的磨口。A3.2材料
a.橡胶薄膜套：天津乳胶厂产，产品标准符合GB7544，康乐牌，中号。b.滤纸筒：直径与长度为50mm×190mm。c.棉线、止水夹和医用剪刀。
d.硅胶：青岛海洋化工厂产40~80目粗孔硅胶。A4试剂
A4.1石油醚：60~90℃，分析纯，不含芳烃。用前需进行硫酸－甲醛试剂检查；如含芳烃，则应，用硅胶吸附柱脱除芳烃后再使用。A4.2硫酸。
A4.3重铬酸钾，配制成铬酸洗液。A5准备工作
A5.1将橡胶薄膜套用石油醚洗净，风干备用。415
SH/T0097—91

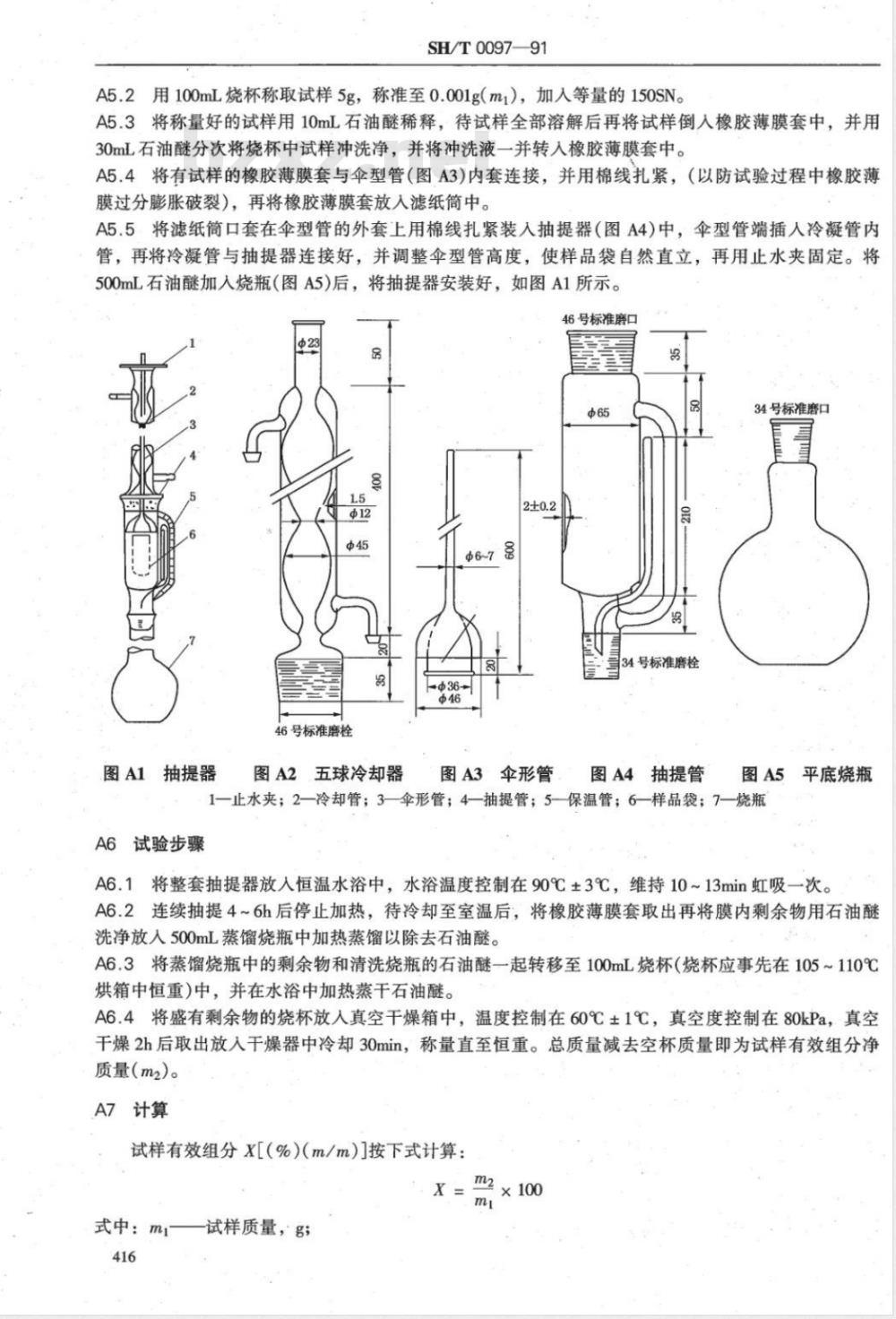

A5.2用100mL烧杯称取试样5g，称准至0.001g（m），加人等量的150SN。A5.3将称量好的试样用10mL石油醚稀释，待试样全部溶解后再将试样倒人橡胶薄膜套中，并用30mL石油醛醚分次将烧杯中试样冲洗净，并将冲洗液一并转入橡胶薄膜套中。A5.4将有试样的橡胶薄膜套与伞型管（图A3）内套连接，并用棉线扎紧，（以防试验过程中橡胶薄膜过分膨胀破裂），再将橡胶薄膜套放人滤纸筒中。A5.5将滤纸筒口套在伞型管的外套上用棉线扎紧装人抽提器（图A4）中，伞型管端插入冷凝管内管，再将冷凝管与抽提器连接好，并调整伞型管高度，使样品袋自然直立，再用止水夹固定。将500mL石油醚加人烧瓶（图A5)后，将抽提器安装好，如图A1所示。46号标准磨口
46号标准磨栓
抽提器
图A2五球冷却器
图A3伞形管
号标准磨栓
图A4抽提管
34号标准磨口
图A5平底烧瓶
1一止水夹；2—冷却管；3-伞形管；4—抽提管；5-保温管；6—样品袋；7—烧瓶A6试验步骤
A6.1将整套抽提器放入恒温水浴中，水浴温度控制在90℃±3℃，维持10~13min虹吸一次。A6.2连续抽提4~6h后停止加热，待冷却至室温后，将橡胶薄膜套取出再将膜内剩余物用石油醚洗净放人500mL蒸馏烧瓶中加热蒸馏以除去石油醚。A6.3将蒸馏烧瓶中的剩余物和清洗烧瓶的石油醚一起转移至100mL烧杯（烧杯应事先在105~110℃烘箱中恒重)中，并在水浴中加热蒸干石油醚。A6.4将盛有剩余物的烧杯放人真空干燥箱中，温度控制在60℃±1℃，真空度控制在80kPa，真空干燥2h后取出放入干燥器中冷却30min，称量直至恒重。总质量减去空杯质量即为试样有效组分净质量（m2）。
A7计算
试样有效组分X[（%）（m/m）]按下式计算：X
式中：m
试样质量，g；

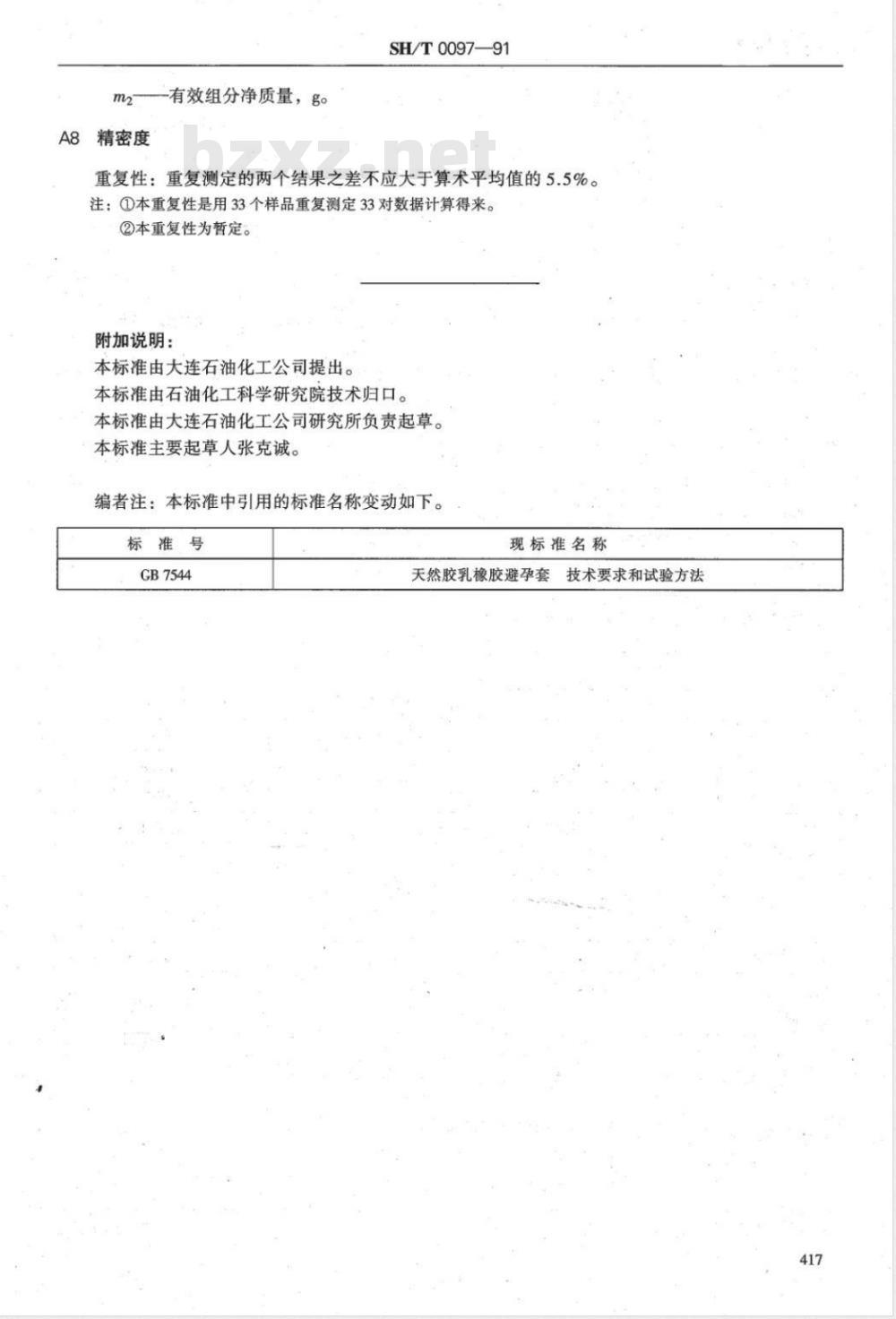

A8精密度
一有效组分净质量，g。
SH/T0097—91
重复性：重复测定的两个结果之差不应大于算术平均值的5.5%。注：①本重复性是用33个样品重复测定33对数据计算得来。②本重复性为暂定。
附加说明：
本标准由大连石油化工公司提出。本标准由石油化工科学研究院技术归口。本标准由大连石油化工公司研究所负责起草。本标准主要起草人张克诚。
编者注：本标准中引用的标准名称变动如下。标准号
GB7544
现标准名称
天然胶乳橡胶避孕套技术要求和试验方法417
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
