【电子行业标准(SJ)】 半导体激光二极管外形尺寸

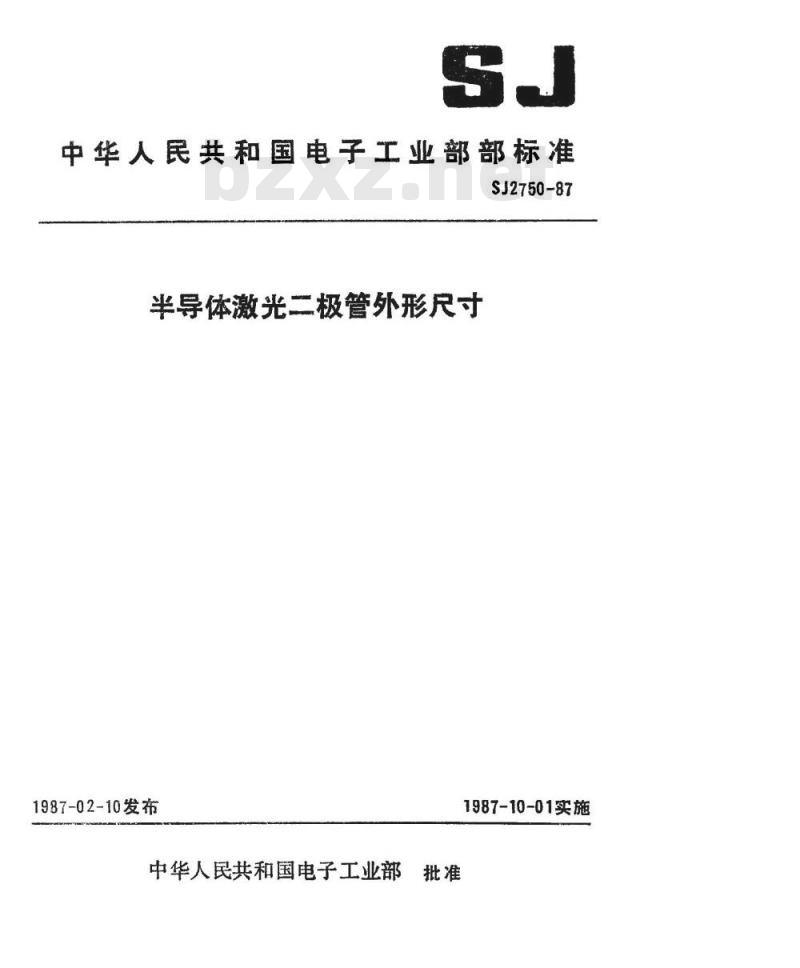

中华人民共和国电子工业部部标准SJ2750-87www.bzxz.net
半导体激光二极管外形尺寸
1987-02-10发布
1987-10-01实施
中华人民共和国电子工业部批准中华人民共和国电子工业部部标准半导体激光二极管外形尺寸
本标准适用于半导体激光二极管外形及主要尺寸，1半导体激光二极管外形尺寸
SJ2750-87
应符合图1～图3和表1～表3的规定，本标准中所规定的外形尺寸，除注有公差尺寸或极限尺寸者外，均为公称尺寸。以公称尺寸标注的金属壳外形的公差按GB1804一79“公差与配合未注公差尺寸的极限偏差”中的Js14级计算。2电极位置的规定

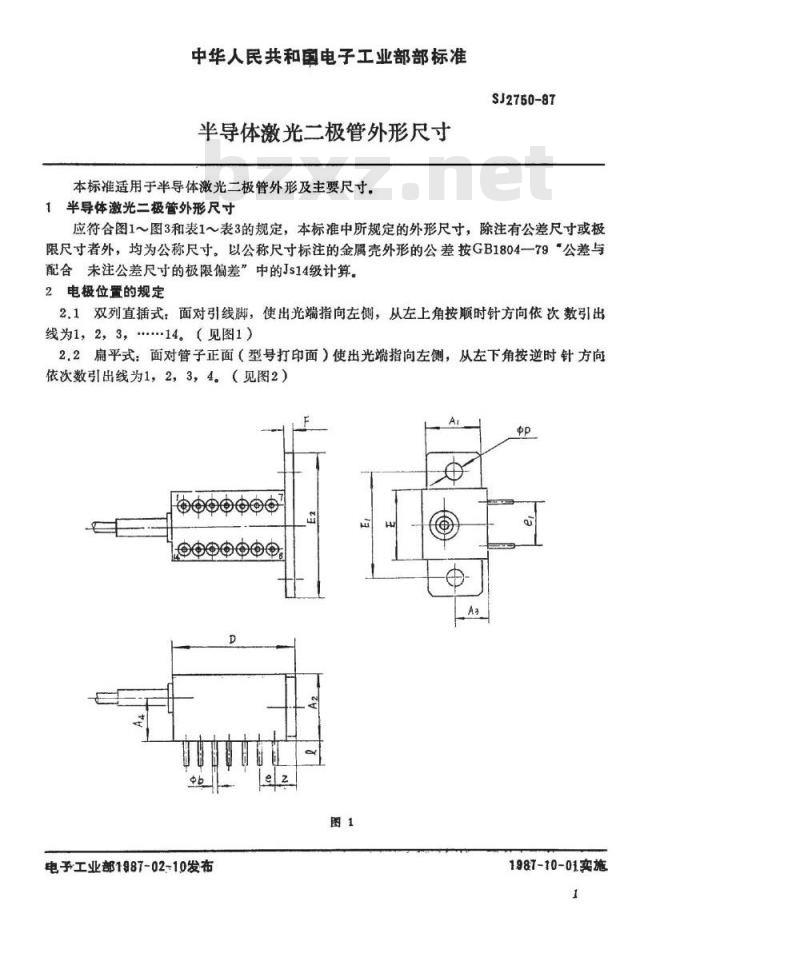

2.1双列直插式：面对引线脚，使出光端指向左侧，从左上角按顺时针方向依次数引出线为1，2，3，.·14。（见图1）2.2扁平式：面对管子正面（型号打印面）使出光端指向左侧，从左下角按逆时针方向依次数引出线为1，2，3，4。（见图2）A
中电电电
电子工业部1987-02-10发布
1987-10-01实施
图3）
3说明

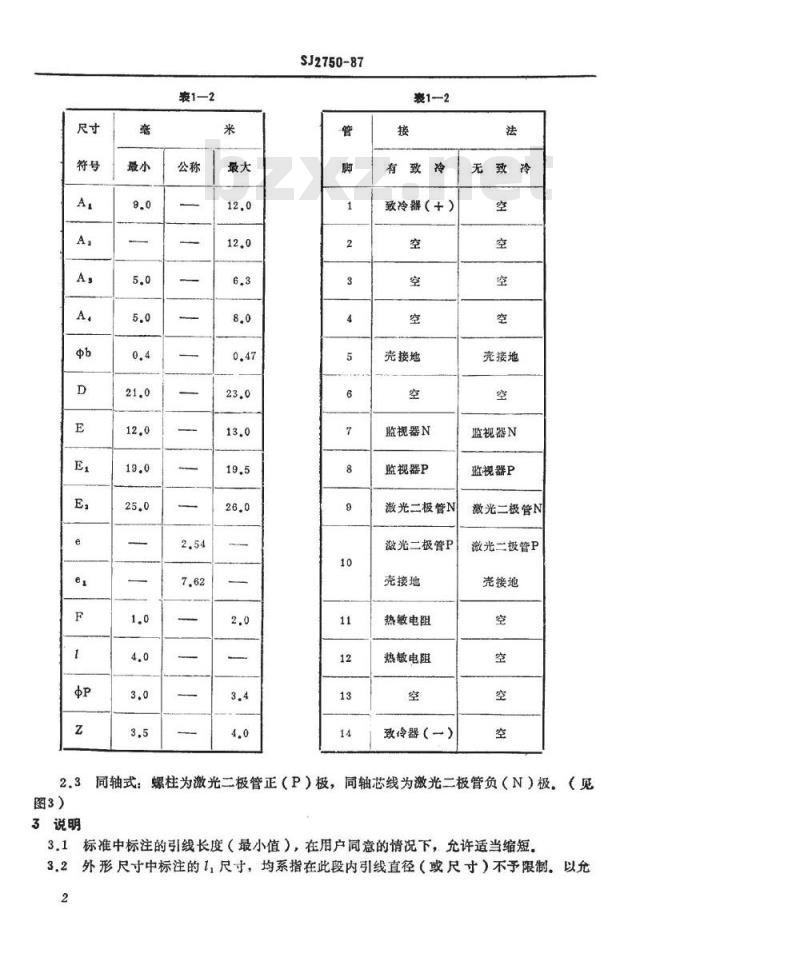

表1—2
SJ2750-87
表1--2
致冷器（+）
壳接地
监视器N
监视器P
激光二极管N
激光二极管P
壳接地
热敏电阻
热敏电阻
致玲器（—）
壳接地
监视器N
蓝视器P
激光二极管N
激光二极管P
尧接地
螺柱为激光二极管正（P）极，同轴芯线为激光二极管负（N）极。（见同轴式
3.1标准中标注的引线长度（最小值），在用户同意的情况下，允许适当缩短，3.2外形尺寸中标注的1，尺寸，均系指在此段内引线直径（或尺寸）不予限制，以允2
SJ2750-87

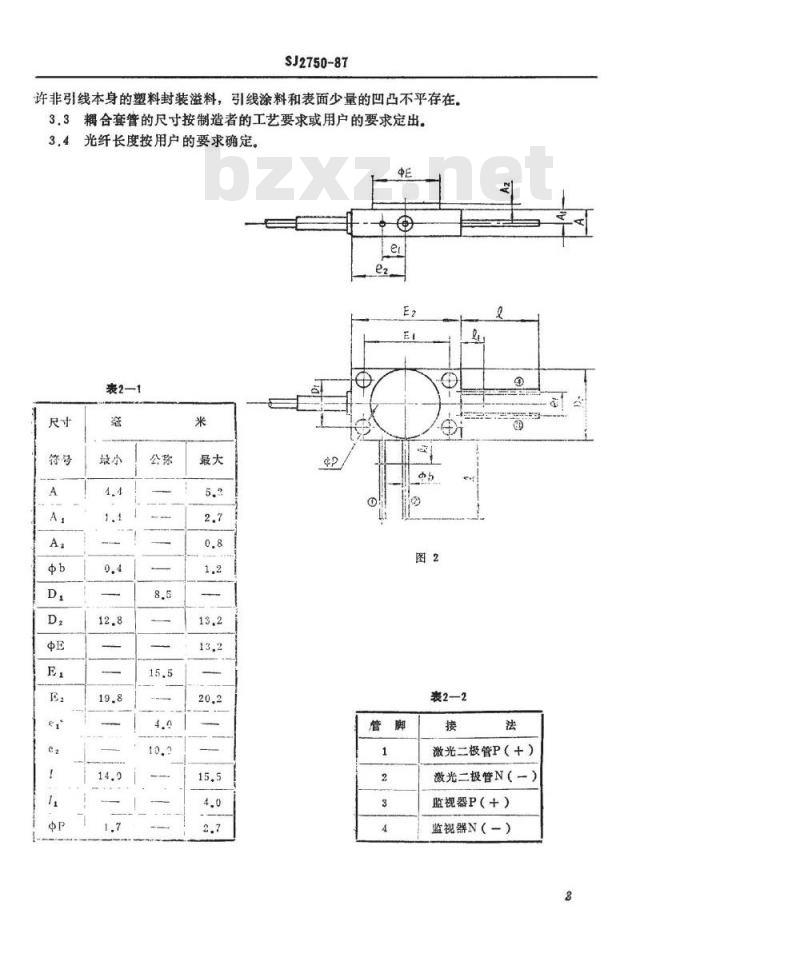

许非引线本身的塑料封装溢料，引线涂料和表面少量的凹凸不平存在。3.3耦合套管的尺寸按制造者的工艺要求或用户的要求定出。3.4光纤长度按用户的要求确定。QE
表2—1
激光二极管P（+）
激光二极管N（）
监视器P（+）
监视器N（）

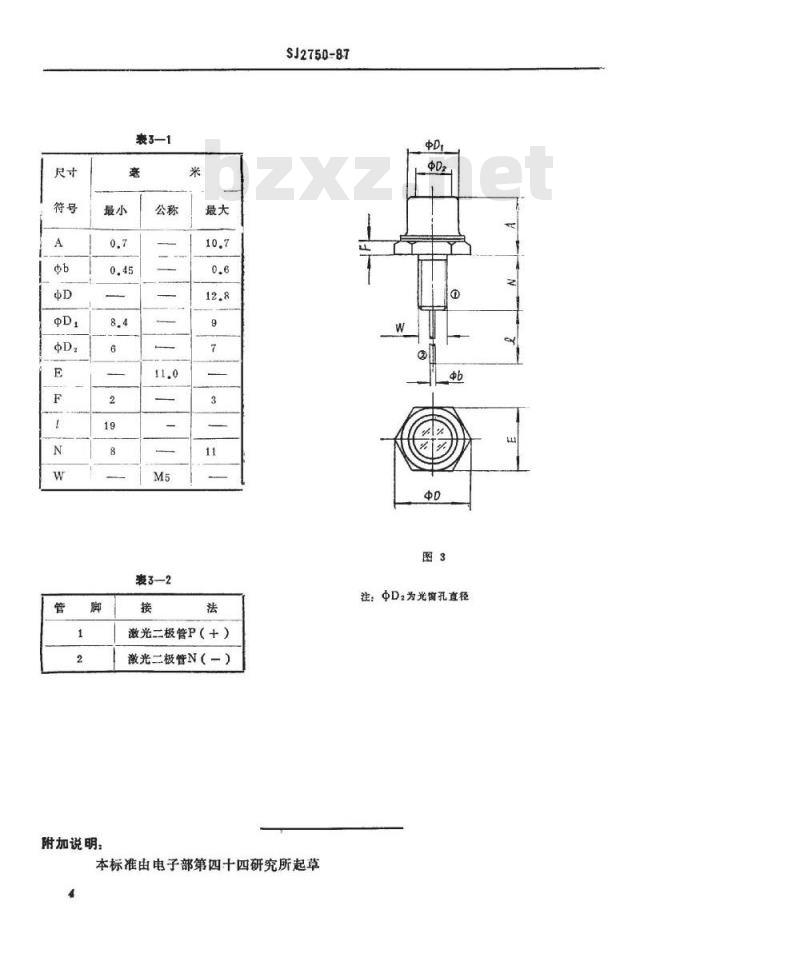

表3—1
表3-—2
附加说明：
激光二极管P（+）
激光二极管N（-）
SJ2750-87
本标准由电子部第四十四研究所起草A
注：D：为光窗孔直径
