【电子行业标准(SJ)】 交流电动机用铝电解电容器空白详细规范 评定水平Ｅ

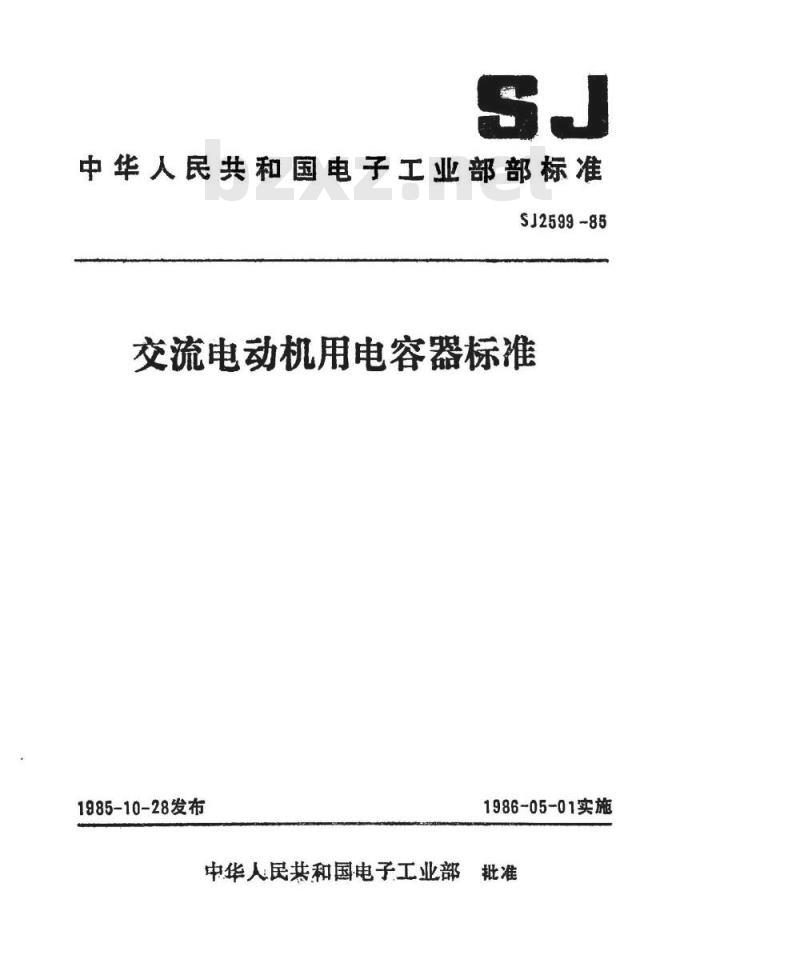

中华人民共和国电子工业部部标准SJ2599-85
交流电动机用电容器标准
1985-10-28发布
1986-05-01实施
中华人民共和国电子工业部批准空白详细规范

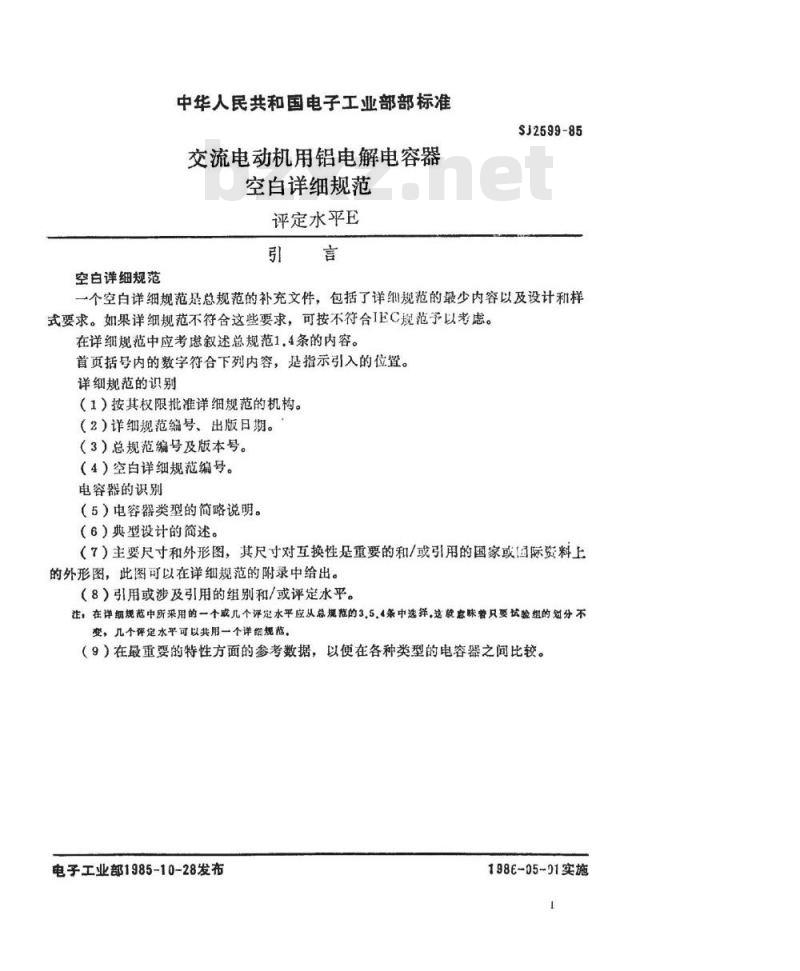

中华人民共和国电子工业部部标准交流电动机用铝电解电容器
空白详细规范
评定水平E
SJ2599-85
一个空白详细规范是总规范的补充文件，包括了详纠规范的最少内容以及设计和样式要求。如果详细规范不符合这些要求，可按不符合IEC规范予以考虑。在详细规范中应考虑叙述总规范1，4条的内容。首页括号内的数字符合下列内容，是指示引入的位置。详细规范的识别
（1）按其权限批准详细规范的机构。（2）详细规范编号、出版日期。（3）总规范编号及版本号。
（4）空白详细规范编号。
电容器的识别
（5）电容器类型的简略说明。
（6）典型设计的简述。
（7）主要尺寸和外形图，其尺寸对互换性是重要的和/或引用的国家或国际资料上的外形图，此图可以在详细规范的附录中给出。（8）引用或涉及引用的组别和/或评定水平。注：在详细规范中所采用的一个或几个评定水平应从总规范的3,5.4条中选择，这就愈味誉只要抗验组的划分不变，几个定水平可以共用一个详细规范。（9）在最重要的特性方面的参考数据，以便在各种类型的电容器之间比较。电子工业部1985-10-28发布
1986-05-01实施
电子工业部
SJ2599-85

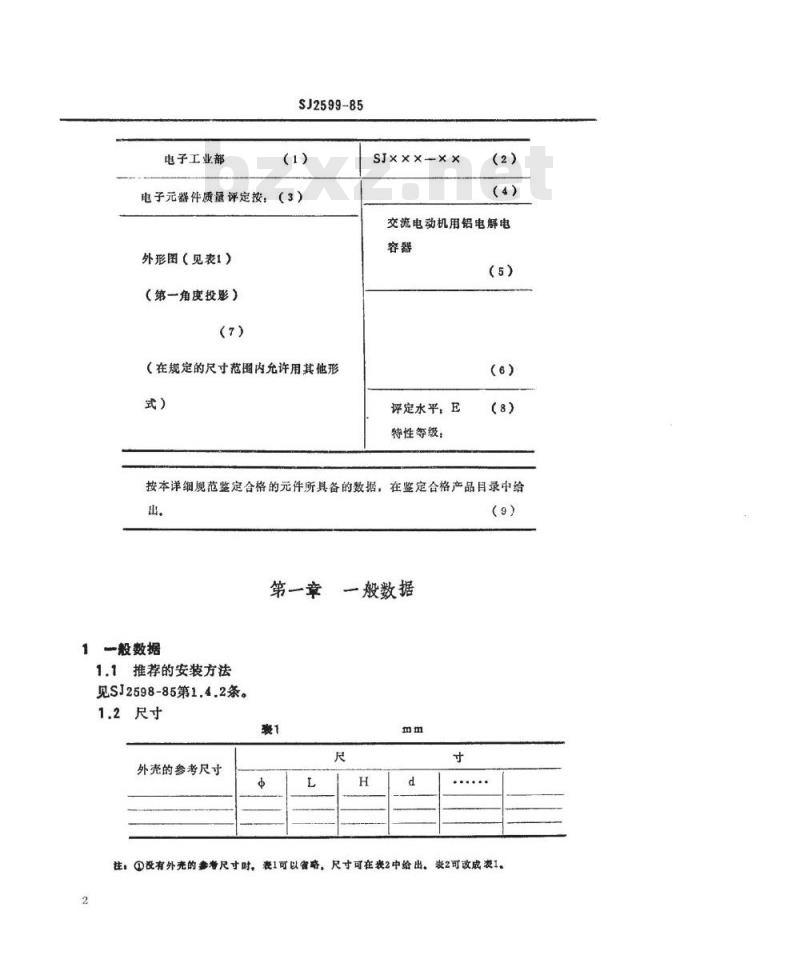

电子元器件质量评定按：（3）
外形图（见表1）
（第一角度投影）
（在规定的尺寸范围内允许用其他形式)
SJ×××-××
交流电动机用铝电解电
评定水平，E
特性等级：
按本详细规范鉴定合格的元件所具备的数据，在鉴定合格产品目录中给出
1一般数据
1.1推荐的安装方法
见SJ2598-85第1.4.2条。
1.2尺寸
外壳的参考尺寸
第一章一般数据
注：①没有外壳的参考尺寸时，表1可以略，尺寸可在表2中给出。表2可改成表1。2
SJ2599-85

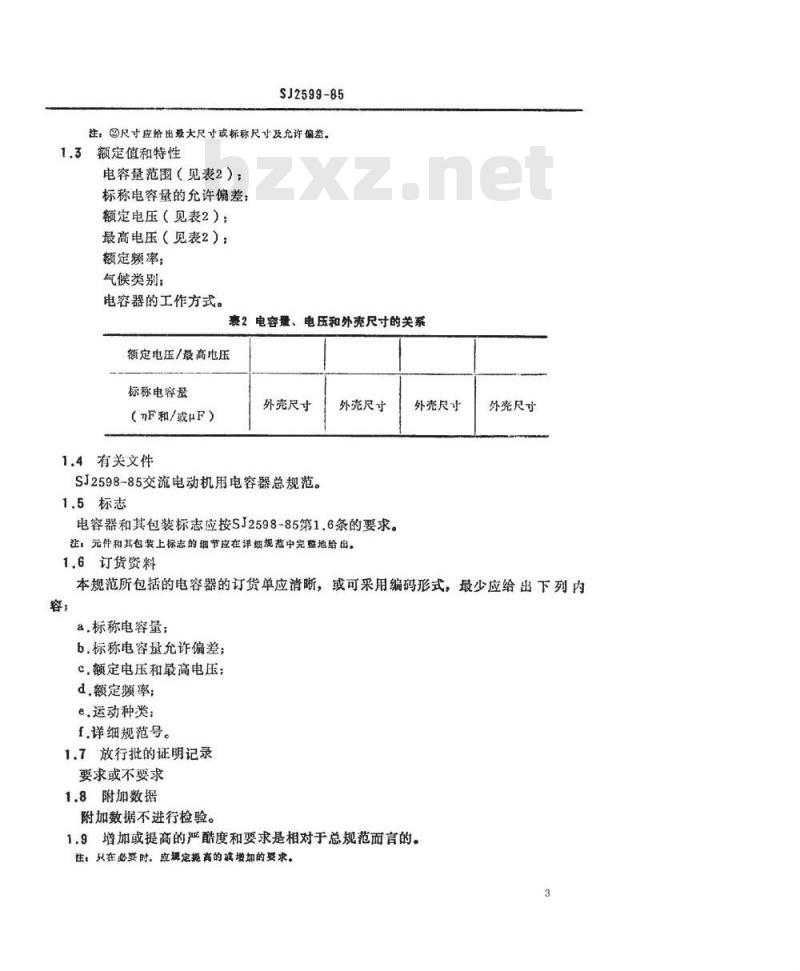

注：②尺寸应给出最大尺寸或标称尺寸及允许偏差。1.3额定值和特性
电容量范围（见表2）；
标称电容量的允许偏差：免费标准bzxz.net
额定电压（见表2）：
最高电压（见表2）：
额定频率；
气候类别；
电容器的工作方式。
裹2电容量、电压和外克尺寸的关系额定电压/最高电压
标称电容量
（F和/或μF）
1.4有关文件
外壳尺寸
SJ2598-85交流电动机用电容器总规范。1.5标志
外壳尺寸
电容器和其包装标志应按SJ2598-85第1.6条的要求。注：元件和其包装上标志的细节应在详细规范中完整地给出，1.6订货资料
外壳尺寸
外壳尺寸
本规范所包括的电容器的订货单应清晰，或可采用编码形式，最少应给出下列内容，
a.标称电容量；
b.标称电容量允许偏差：
c.额定电压和最高电压；
d.额定频率；
e.运动种类；
f.详细规范号。
1.7放行批的证明记录
要求或不要求
1.8附加数据
附加数据不进行检验。
1.9增加或提高的严酷度和要求是相对于总规范而言的。住：只在必要时，应规定提商的破增加的要求。3
SJ2599-85

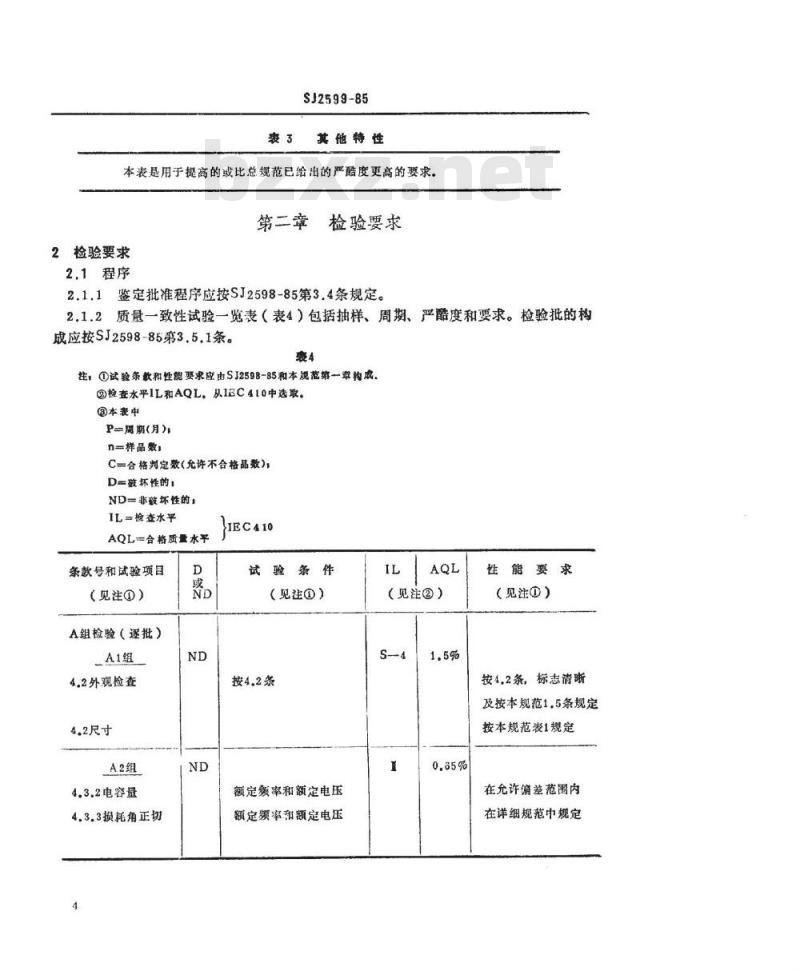

其他特性
本表是用于提高的或比总规范已给出的严酷度更高的要求。第二章
2检验要求
2.1程序
检验要求
2.1.1鉴定批准程序应按SJ2598-85第3.4条规定。2.1.2质量一致性试验一览表（表4）包括抽样、周期、严酷度和要求。检验批的构成应按SJ2598-85第3.5.1条。
注，①试验条款和性能要求应由SJ2598-85和本规范第一率构成。②检查水平IL和AQL，从IEC410中选取。?本表中
P一周期（月）
n=样品数：
C=合格判定数(允许不合格品数)D=破坏性的，
ND=非破坏性的！
IL=检查水平
AQL=合格质量水乎
条款号和试验项目
（见注）
A组检验（逐批）
4.2外观检查
4。2尺寸
4.3.2电容盘
4.3.3损耗角正切
IEC410
试验条件
（见注④）
按4.2条
额定额率和额定电压
额定频率和额定电压
（见注?）
性能要求
（见注①）
按4.2条，标志清晰
及按本规范1.5条规定
按本规范表1规定
在允许储差范围内
在详细规范中规定
条款号和试验项目
（见注①）
4.3.1.1引出端间耐
4.3.1.2引出端与外
壳间耐电压
B组检验（逐批）
4.6焊接（可焊性）
条款号和试验项目
（见注①）
C组检验（周期）
4.3.5内部放电电阻
器试验（如果适用）
4,4.1引出端强度
4,4.1.1拉力
4.4.1.2弯曲
4.4.2振动
SJ2599-85
续表4
试验条件
（见注①）
按4.3.1.1条及1.2倍
额定电压
按4.3.1.2条
（见注③）
按4.6条规定
试验条件
（见注④）
按4.3.5条规定
按4.4.1.1条，试验U，
外观检查
按4.4.1.2，试验U方
法1外观检套
安装方法，见本规范1.1
样品数和允许不
合格品数
（见注③）
能要求
（见注）
无飞孤或击穿
无飞孤或击穿
引出端湿润，焊料
自由流动，证明沾
锡良好，不应有小
摄瘤。
性能要求
（见注）
无可见损伤
无可见损伤
条款号和试验项目
（见注①）
初始测量
最后检查，测量
4.7耐久性试验
初始测量
经后检查，测量
4.6耐焊接热
（如果适用）
初始测量
最后检查，测最
4.8湿热试验
最后检查，测量
SJ2599-85
续表4
试验条件
（见注①）
按4.4.2条，采用程序B4
额率从到.Hz
振幅mm
电容量
外观检查
电容量
按4.7条规定，时间和负
荷周期在详细规范中规定
电容量
外观检查
电容鹭
损耗角正切
按4.6条规定
电容量
外观险查
电容量
按4.8条规定
外观检查
电容盘
损耗角正切
引出端与外壳间耐电乐
样品数和充许不
合格品数
（见注）
性能要求
（见注④）
无可见损伤
△C/C<1,0%.
无可见损伤，标
志清晰无电解液
AC/C≤15%
符合4.7.4条表6
无可见损伤
AC/C<1.0%
无可见损伤，标志
清晰，无电解液泄
漏C/C415%
在详细规范中规定
无飞狐或击穿
