【电子行业标准(SJ)】 ＰＩＮ、雪崩光电二极管光电参数测试方法 总则

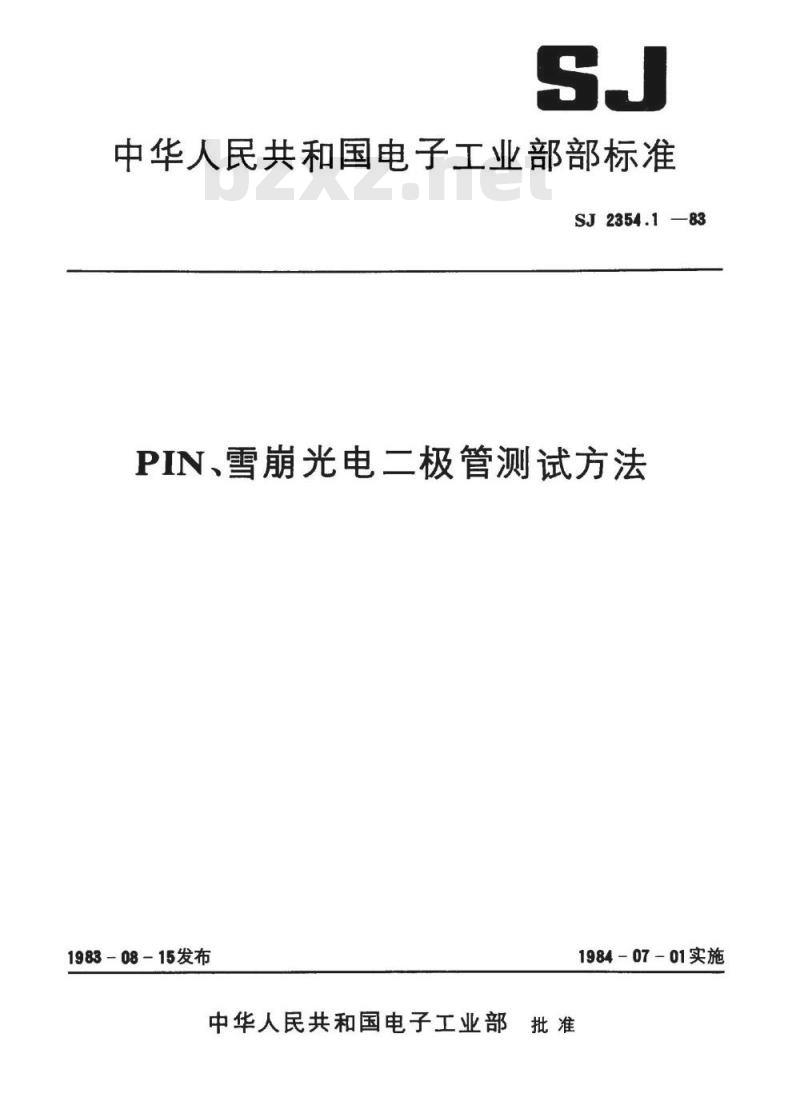

中华人民共和国电子工业部部标准SJ2354.1—83
PIN、雪崩光电二极管测试方法
1983-08-15发布
中华人民共和国电子工业部批准1984-07-01实施
1范围
中华人民共和国电子工业部部标准PIN、雪崩光电二极管光电
参数测试方法
1.1本标准适用于PIN、雪崩光电二极管光电参数的测试。1.2光电参数的测试分别按相应的标准和技术条件的规定进行。2对光学参数的要求
2.1辐照光功率的测试误差不大于5%。2.2被测器件峰值波长的测试误差不大于100A。2.3测试用光源光束直径必须小于光敏区直径。2.4辐照光功率的大小限制在器件响应的线性范围内。3对测试仪表的要求
3.1直流电表的误差
3.1.1电流指示用电表的误差不大于0.5%。扩展量程电表误差不大于5%。SJ2354.1--83
3.1.2工作电压指示用电表误差对雪崩管不大于0.1%，对PIN管不大于1.5%。3.1.3参数指示用的直流电表的内阻应足够大，使通过其上的分流电流小于总电流的1%。3.1.4参数指示用的直流电流表的内阻应足够小，使通过的电流在其上产生的最大压降不超过工作电压的1%。
3.2交流仪表的误差
电容测试仪表的误差不大于5%。3.2.2电阻测试仪表的误差不大于5%。3.2.3
频率测试仪表的误差不大于10%。3.2.4电压测试仪表的误差不大于5%。4对电源的要求
4.1在测试设备中用交流整流作直流电源时，波纹系数不大于0.1%。4.2恒流源和恒压源的电流、电压在给定值范围内的误差不大于1%。5测试环境条件wwW.bzxz.Net
光电参数的测试均在正常环境条件下进行：a：正常大气条件：
环境温度：25±5℃
相对湿度：45%~75%
大气压强：86~106kPa
中华人民共和国电子工业部1983-08-15发布1984-07-01实施

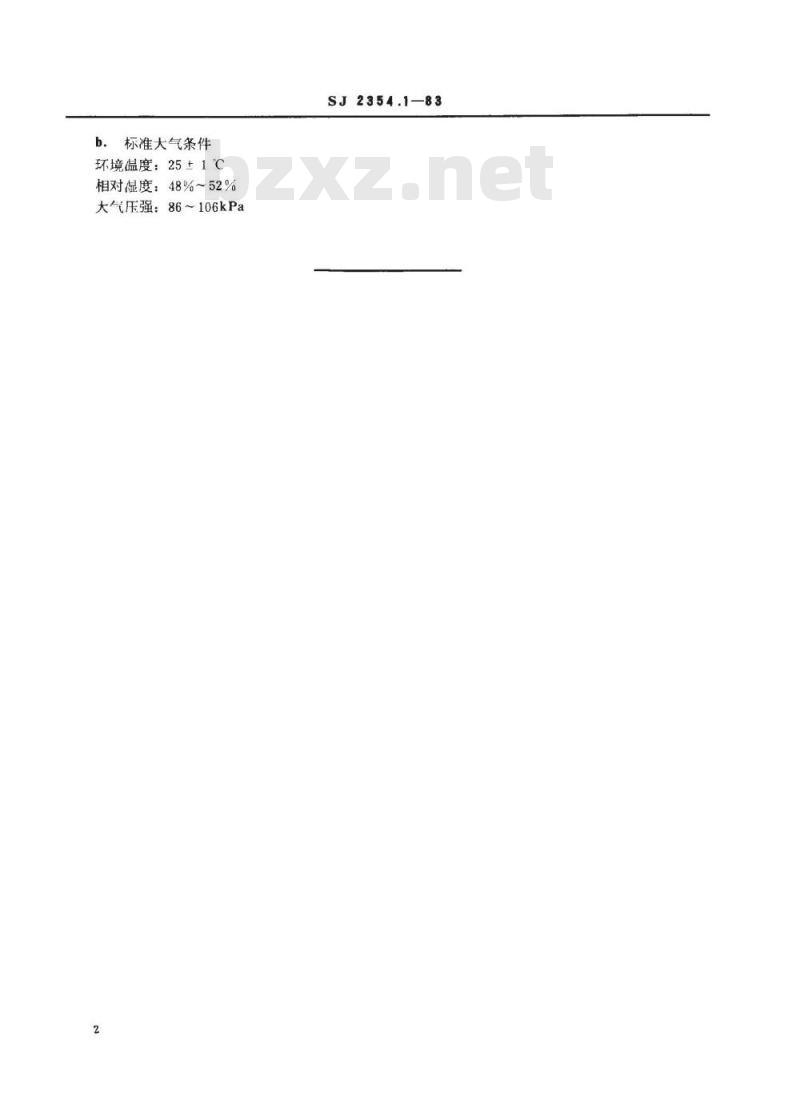

标准大气条件
环境温度：25+1℃
相对湿度：48%~52%
大气压强：86~106kPa
SJ2354.1-83
