【化工行业标准(HG)】 洗衣机V带

HG/T2442—-2001

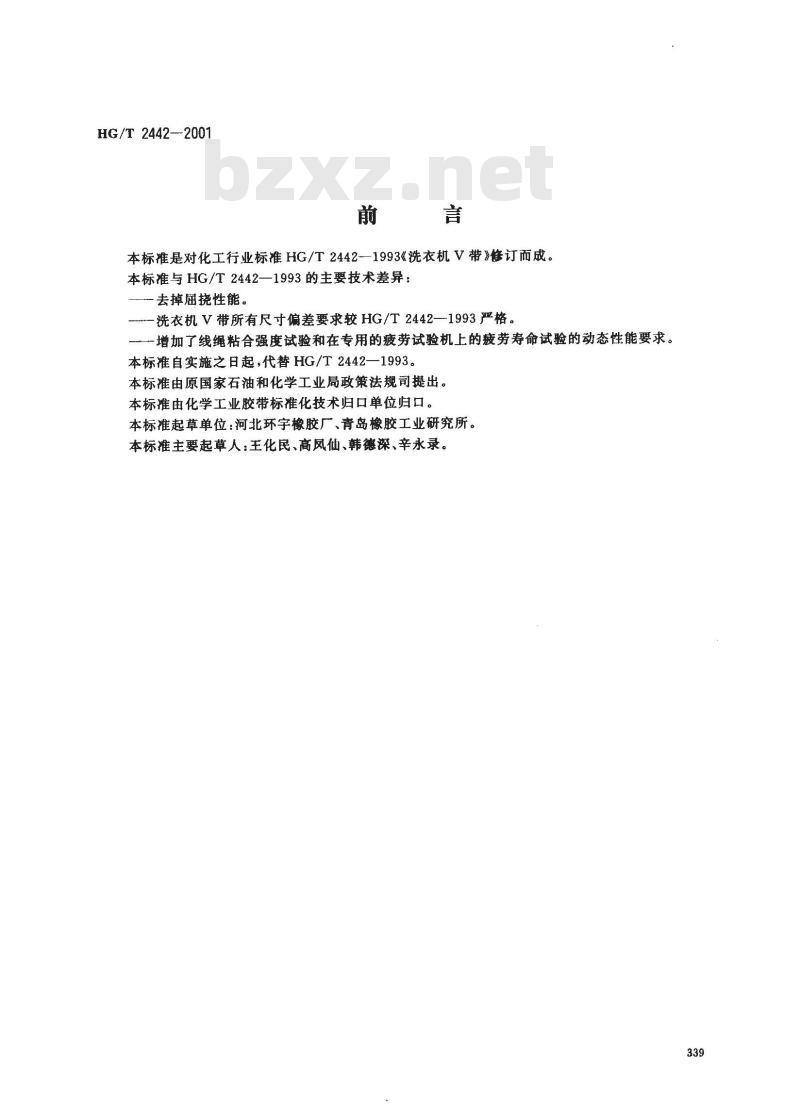

本标准是对化工行业标准HG/T2442-1993《洗衣机V带》修订而成。本标准与HG/T2442—1993的主要技术差异：去掉届挠性能。
-洗衣机V带所有尺寸偏差要求较HG/T2442—1993严格。—增加了线绳粘合强度试验和在专用的疲劳试验机上的疲劳寿命试验的动态性能要求。本标准自实施之日起，代替HG/T2442—1993。本标准由原国家石油和化学工业局政策法规司提出。本标准由化学工业胶带标准化技术归口单位归口。本标准起草单位：河北环宇橡胶厂、青岛橡胶工业研究所。本标准主要起草人：王化民、高凤仙、韩德深、辛永录。339

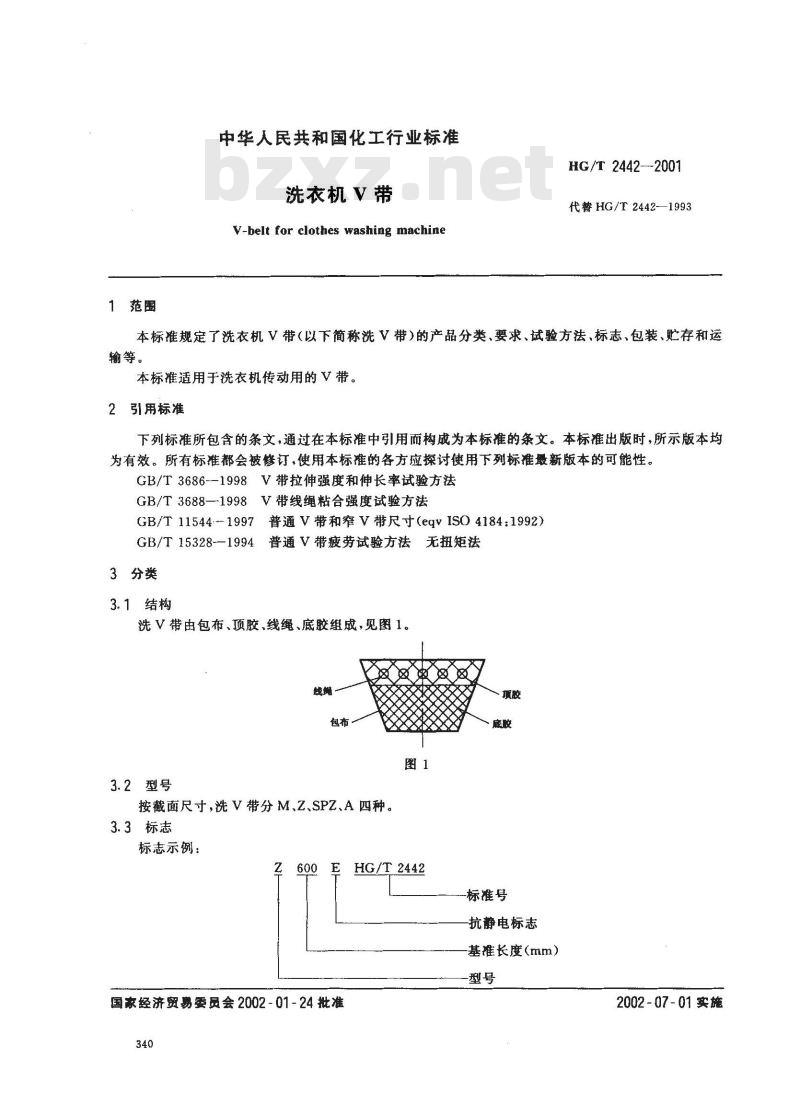

中华人民共和国化工行业标准
洗衣机V带
V-belt for clothes washing machineHG/T2442—2001
代替HG/T2442-1993
本标准规定了洗衣机V带（以下简称洗V带）的产品分类、要求、试验方法、标志、包装、贮存和运输等。
本标准适用于洗衣机传动用的V带。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T3686--1998V带拉伸强度和伸长率试验方法GB/T3688—1998V带线绳粘合强度试验方法GB/T115441997普通V带和窄V带尺寸（eqvISO4184：1992）GB/T15328--1994普通V带疲劳试验方法无扭矩法3分类
3.1结构
洗√带由包布、项胶、线、底胶组成，见图1。斑斑斑
3.2型号
按截面尺寸，洗V带分M、Z、SPZ、A四种。3.3标志
标志示例：
国家经济贸易委员会2002-01-24批准340
HG/T 2442
·底胶
-标准号
抗静电标志
基准长度（(mm）
2002~07-01实施

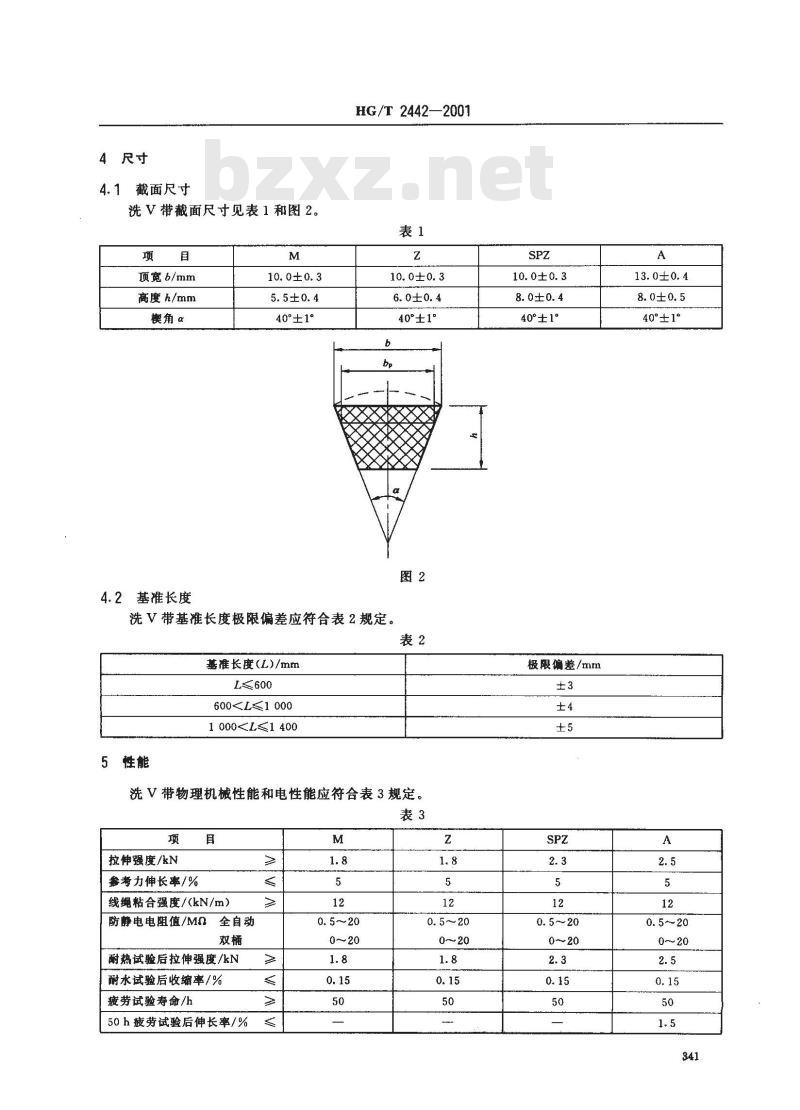

4　尺寸
4.1截面尺寸
洗V带截面尺寸见表1和图2。
顶宽6/mm
高度h/mm
楔角α
4.2基准长度
10.0±0.3
40°±1°
HG/T 2442—2001
10.0±0.3
40°±1°
洗V带基准长度极限偏差应符合表2规定。表2
基准长度(L)/mm
L≤600
60010005性能
洗V带物理机械性能和电性能应符合表3规定。表3
拉伸强度/kN
需考力伸长率/%
线绳粘合强度/(kN/m）
防静电电阻值/M全自动
耐热试验后拉伸强度/kN
耐水试验后收缩率/%
疲劳试验寿命/h
50 h疲劳试验后伸长率/%
0～20
10.0±0.3
40°±1°
极限偏差/mmwww.bzxz.net
13.0±0.4
40°±1°

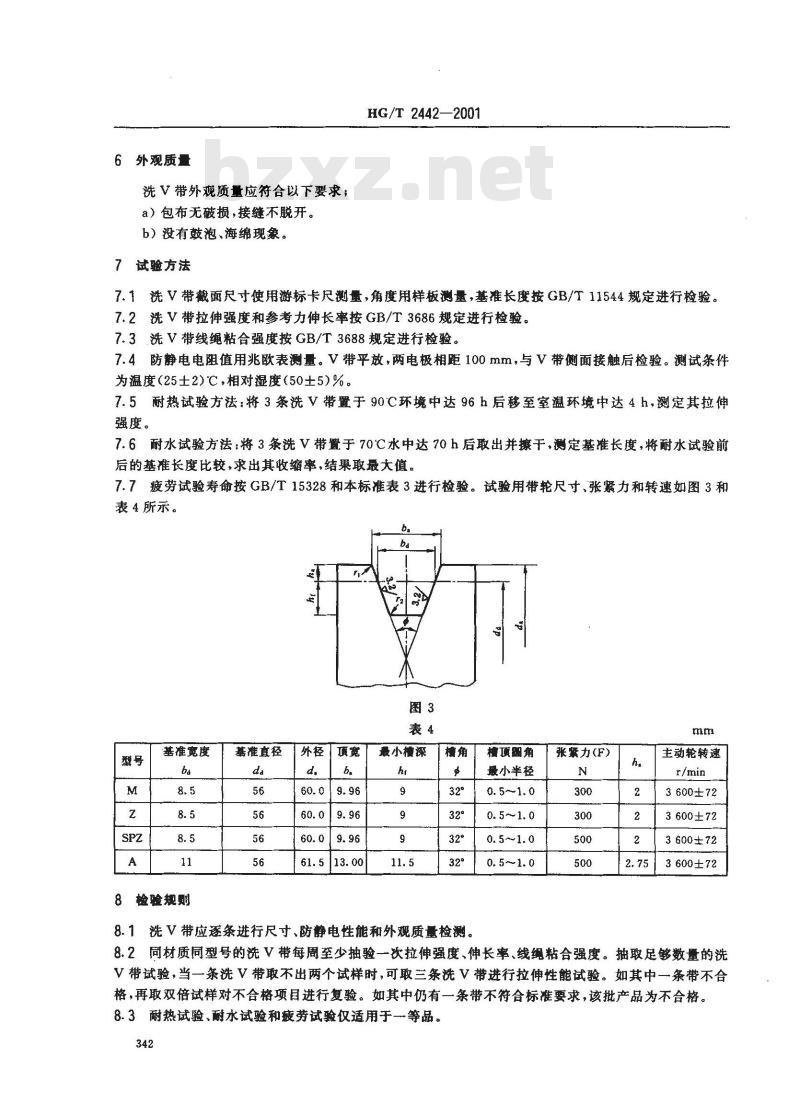

6外观质量
洗V带外观质量应符合以下要求：a）包布无破损，接缝不脱开。
b）没有鼓泡、海绵现象。
7试验方法
HG/T 2442—2001
7.1洗V带截面尺寸使用游标卡尺测量，角度用样板测量，基准长度按GB/T11544规定进行检验。7.2洗V带拉伸强度和参考力伸长率按GB/T3686规定进行检验。7.3洗V带线绳粘合强度按GB/T3688规定进行检验。7.4防静电电阻值用兆欧表测量。V带平放，两电极相距100mm，与V带侧面接触后检验。测试条件为温度（25±2)℃，相对湿度（50±5)%。7.5耐热试验方法：将3条洗V带置于90℃环境中达96h后移至室温环境中达4h，测定其拉伸强度。
7.6耐水试验方法：将3条洗V带置于70℃水中达70 h后取出并擦干，测定基准长度,将耐水试验前后的基准长度比较，求出其收缩率，结果取最大值。7.7疲劳试验寿命按GB/T15328和本标准表3进行检验。试验用带轮尺寸、张紧力和转速如图3和表4所示。
基准宽度
8梭验规则
基准直径
61.513.00
最小椿深
8.1洗V带应逐条进行尺寸、防静电性能和外观质量检测。檀项园角
最小半径
0. 5～1. 0
张紧力(F)
主动轮转速
3600±72
3600±72
3600±72
3600±72
8.2同材质同型号的洗V带每周至少抽验一次拉伸强度、伸长率、线绳粘合强度。抽取足够数量的洗V带试验，当一条洗V带取不出两个试样时，可取三条洗V带进行拉伸性能试验。如其中一条带不合格，再取双倍试样对不合格项目进行复验。如其中仍有一条带不符合标准要求，该批产品为不合格。8.3耐热试验、耐水试验和疲劳试验仅适用于一等品。342

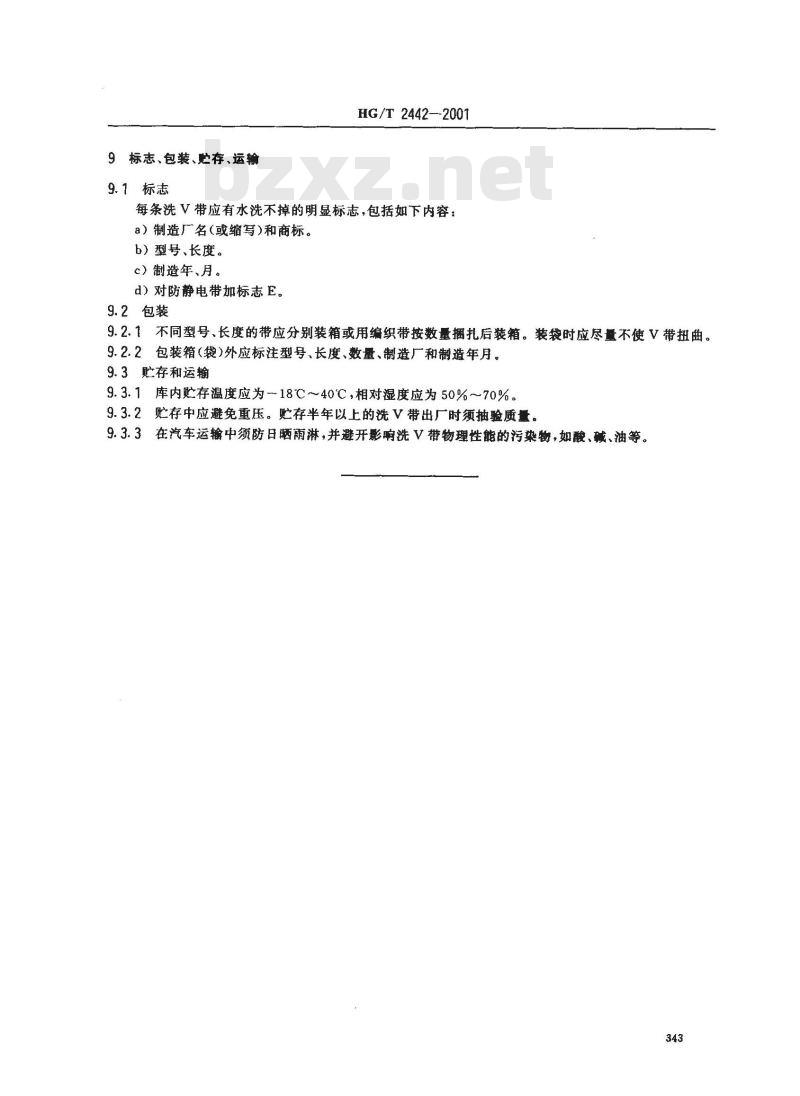

9标志、包装、贮存、运输
9.1标志
HG/T2442—2001
每条洗V带应有水洗不掉的明显标志，包括如下内容：a）制造厂名(或缩写)和商标。
b）型号、长度。
c）制造年、月。
d）对防静电带加标志E。
9.2包装
9.2.1不同型号、长度的带应分别装箱或用编织带按数量捆扎后装箱。装袋时应尽量不使V带扭曲。9.2.2包装箱（袋)外应标注型号、长度、数量、制造厂和制造年月。9.3贮存和运输
9.3.1库内贮存温度应为-~18℃~~40℃，相对湿度应为50%～70%。9.3.2贮存中应避免重压。存半年以上的洗V带出厂时须抽验质量。9. 3.3在汽车运输中须防日晒雨淋,并避开影响洗 V 带物理性能的污染物,如酸、碱、油等。343
