【电子行业标准(SJ)】 气体激光器横模的鉴别方法

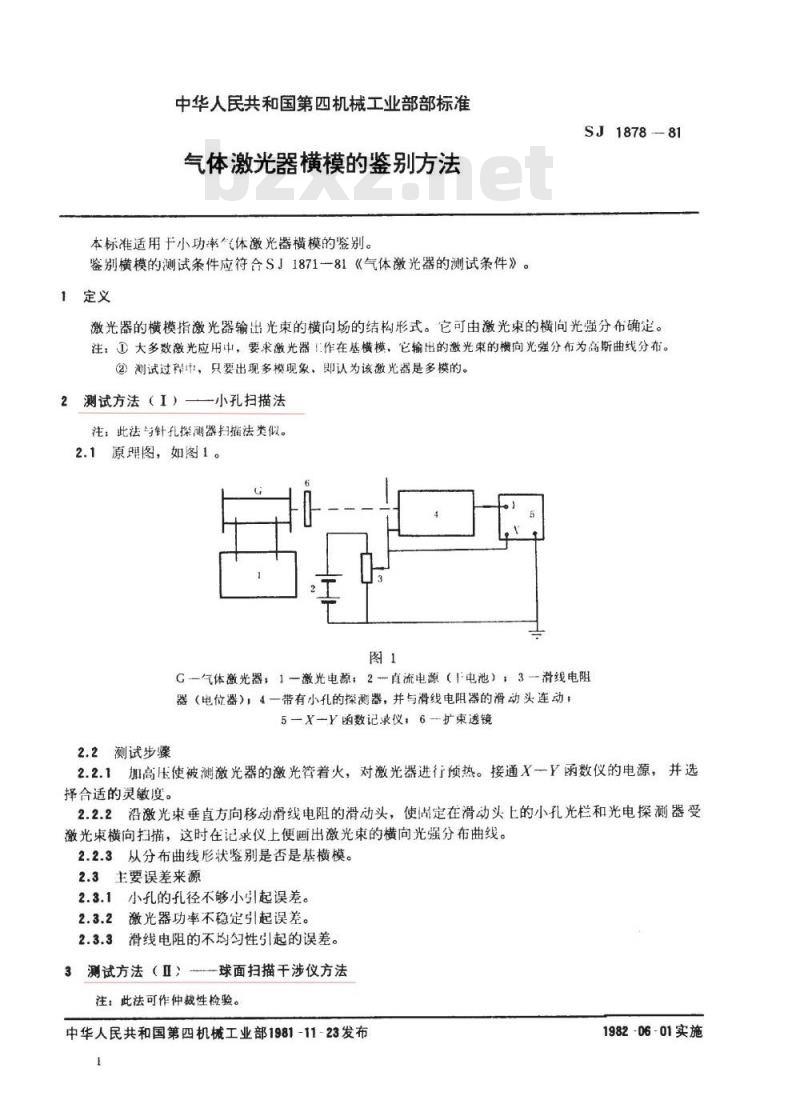

中华人民共和国第四机械工业部部标准气体激光器横模的鉴别方法
本标准适用干小功率气体激光器横模的鉴别。鉴别横模的测试条件应符合SJ1871一81《气体激光器的测试条件》。1定义
SJ 1878-81
激光器的横模指激光器输出光束的横向场的结构形式。它可由激光束的横向光强分布确定。注：①大多数激光应用中，要求微光器1作在基横模，它输出的激光束的横向光强分布为高斯曲线分布。②测试过程中，只要出现多模现象，即认为该激光器是多模的。2测试方法（I）
一小孔扫描法
注：此法与针孔探测器扫描法类似。2.1原理图，如图1。www.bzxz.net
G—气体激光器，1一激光电源：2直流电源（1电池）：3—滑线电阻器（电位器），4一带有小孔的探测器，并与滑线电阻器的滑动头连动；5—X—Y函数记录仪，6-扩束透镜2.2测试步骤
2.2.1加高压使被测激光器的激光管着火，对激光器进行预热。接通X一Y函数仪的电源，并选择合适的灵敏度。
2.2.2沿激光束垂真方向移动滑线电阻的滑动头，使固定在滑动头上的小孔光栏和光电探测器受激光束横向扫描，这时在记求仪上便画出激光束的横向光强分布曲线。2.2.3从分布曲线形状鉴别是否是基横模。2.3主要误差来源
2.3.1小孔的孔径不够小引起误差。2.3.2激光器功率不稳定引起误差。2.3.3滑线电阻的不均匀性引起的误差。3测试方法（Ⅱ）-
一球面扫描干涉仪方法
注：此法可作仲裁性检验。
中华人民共和国第四机械工业部1981-11-23发布1
1982-06-01实施

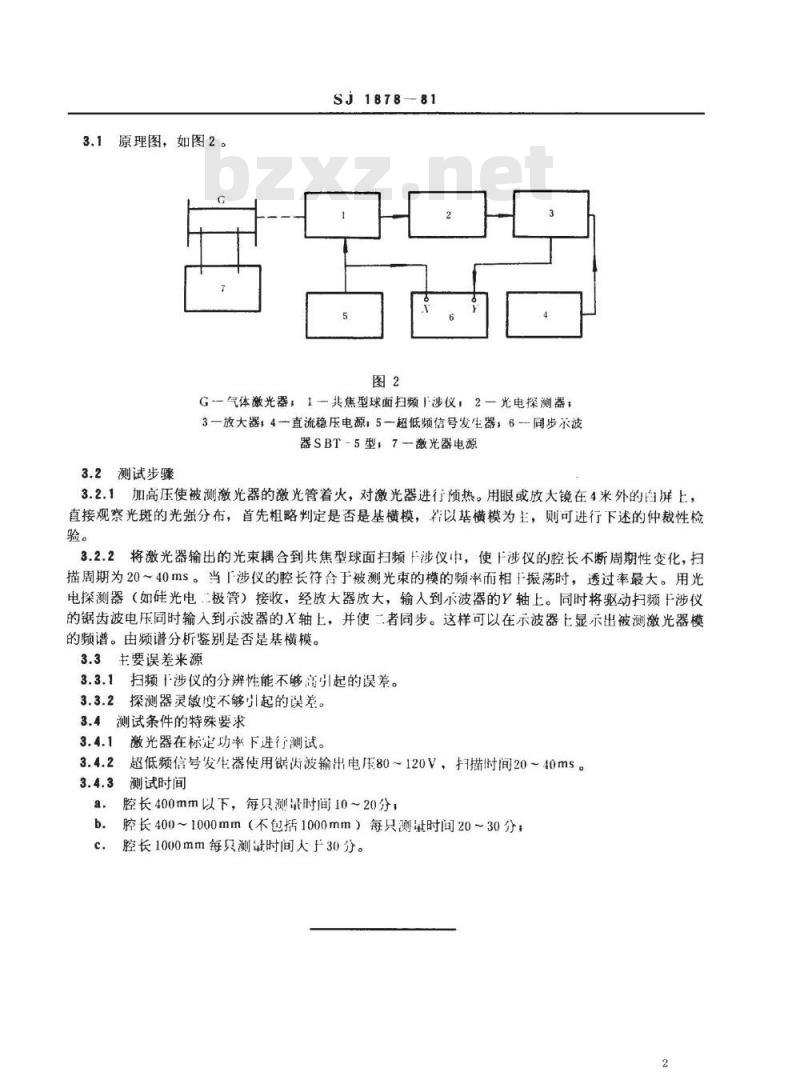

3.1原理图，如图2。
SJ 187881
G-气体激光器；1一共焦型球面扫频T涉仪，2-光电探测器：3—放大器，4一直流稳压电源：5一超低频信号发生器：6同步示波器SBT-5型，7-激光器电源
3.2测试步骤
3.2.1加高压使被测激光器的激光管着火，对激光器进行须热。用眼或放大镜在4米外的白屏上，直接观察光斑的光强分布，首先粗略判定是否是基横模，以基横模为主，则可进行下述的仲裁性检验。
3.2.2将激光器输出的光束耦合到共焦型球面扫频+涉仪中，使F涉仪的腔长不断周期性变化，扫描周期为20～40ms。当1涉仪的腔长符合于被测光束的模的频率而相振荡时，透过率最大。用光电探测器（如硅光电极管）接收，经放大器放大，输入到示波器的Y轴上。同时将驱动扫频干涉仪的锯齿波电压同时输人到示波器的X轴上，并使二者同步。这样可以在示波器上显示出被测激光器模的频谱。由频谱分析鉴别是否是基横模。3.3主要误差来源
3.3.1扫频1涉仪的分辨性能不够高引起的误差。3.3.2探测器灵敏度不够小起的误差。3.4测试条件的特殊要求
激光器在标定功率下进行测试。超低频信号发生器使用锯齿波输出电压80~120V，扫描时间20～40ms。测试时间
腔长400mm以下，每只测量时间10～20分；腔长400~1000mm（不包括1000mm）每只测量时间20~30分，腔长1000mm每只测量时间大于30分。2
