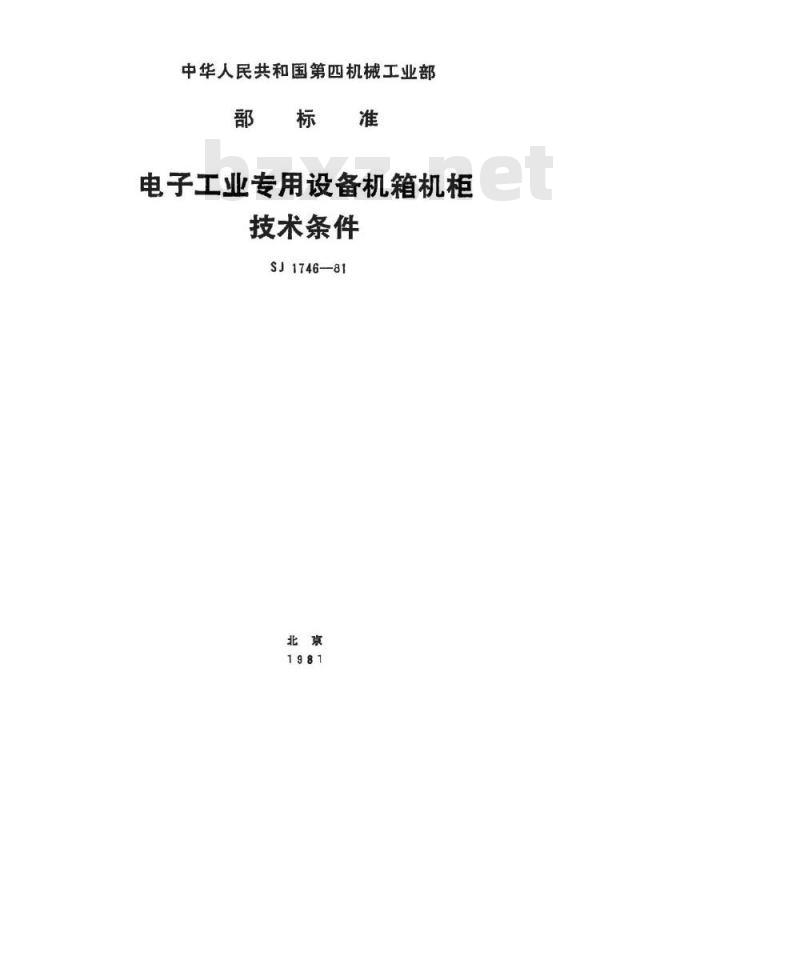

电子工业专用设备机箱机柜
技术条件
SJ1746—81
中华人民共和国第四机工业部
部标准

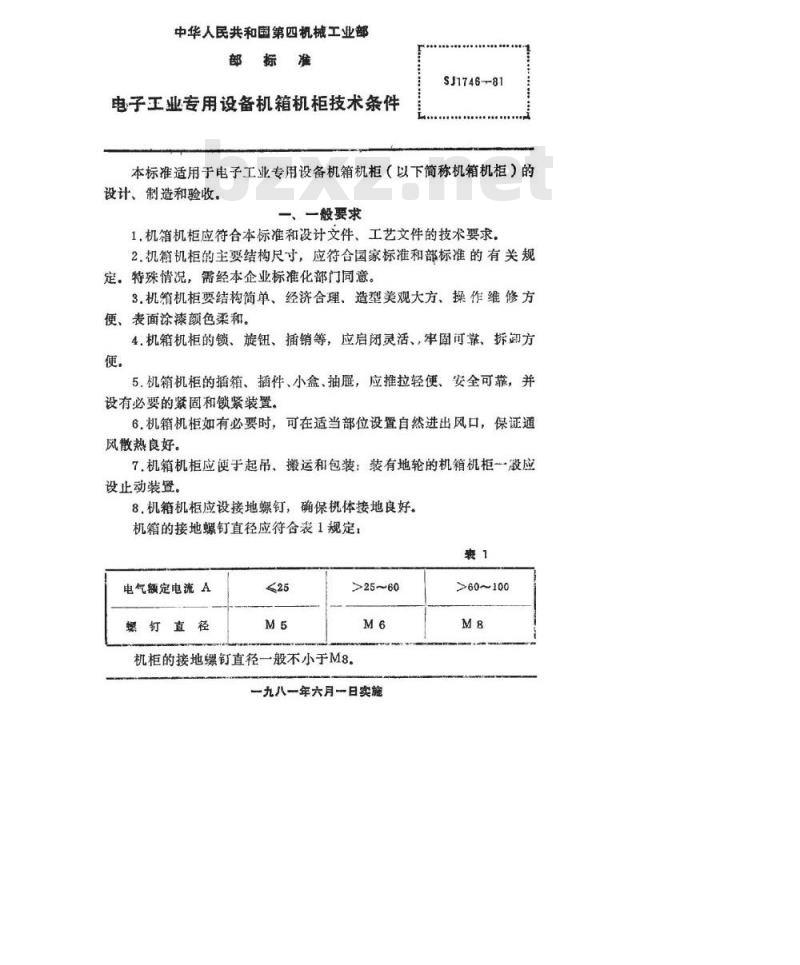

电子工业专用设备机箱机柜技术条件SJ1746-81
本标准适用于电子工业专用设备机箱机柜（以下简称机箱机柜）的设计、制造和验收。
、一般要求
1.机箱机柜应符合本标准和设计文件、工艺文件的技术要求2.机箱机柜的主要结构尺寸，应符合国家标准和部标准的有关规定。特殊情况，需经本企业标准化部门同意。3.机箱机柜要结构简单、经济合理、造型美观大方、操作维修方便、表面涂漆颜色柔和。
4.机箱机柜的锁、旋钮、插销等，应启闭灵活、，牢固可靠、拆卸方便。
5.机箱机柜的插箱、插件、小盒、抽屉，应推拉轻便、安全可靠，并设有必要的紧固和锁紧装置。
6.机箱机柜如有必要时，可在适当部位设置自然进出风口，保证通风散热良好。
7.机箱机柜应便于起吊、搬运和包装：装有地轮的机箱机柜一股应设止动装置。
8，机箱机柜应设接地螺钉，确保机体接地良好。机箱的接地螺钉直径应符合表1规定：表1
电气额定电流A
螺钉直径
机柜的接地螺钉直径一般不小于M8.一九八一年六月一日实施
>60~100
共7页第2货

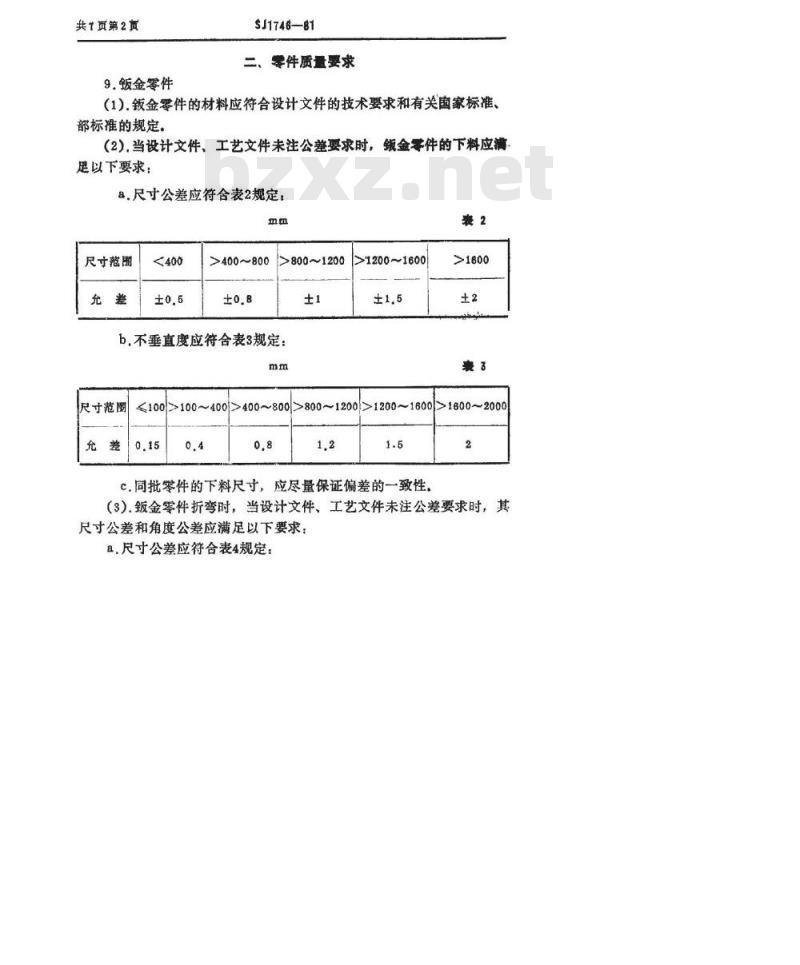

9.钣金零件
SJ1746-81
二、零件质量要求
(1).钣金零件的材料应符合设计文件的技术要求和有关国家标准、部标准的规定。
（2）.当设计文件、工艺文件未注公差要求时，级金零件的下料应满足以下要求：
a.尺寸公差应符合表2规定：
尺寸范圈
>400~800
>800~1200
b，不垂直度应符合表3规定：
尺寸范圖
>1200~1600
100|100~400>400~800|>800~1200>1200~1600>1600~20000.15
C.同批零件的下料尺寸，应尽量保证偏差的一致性。2

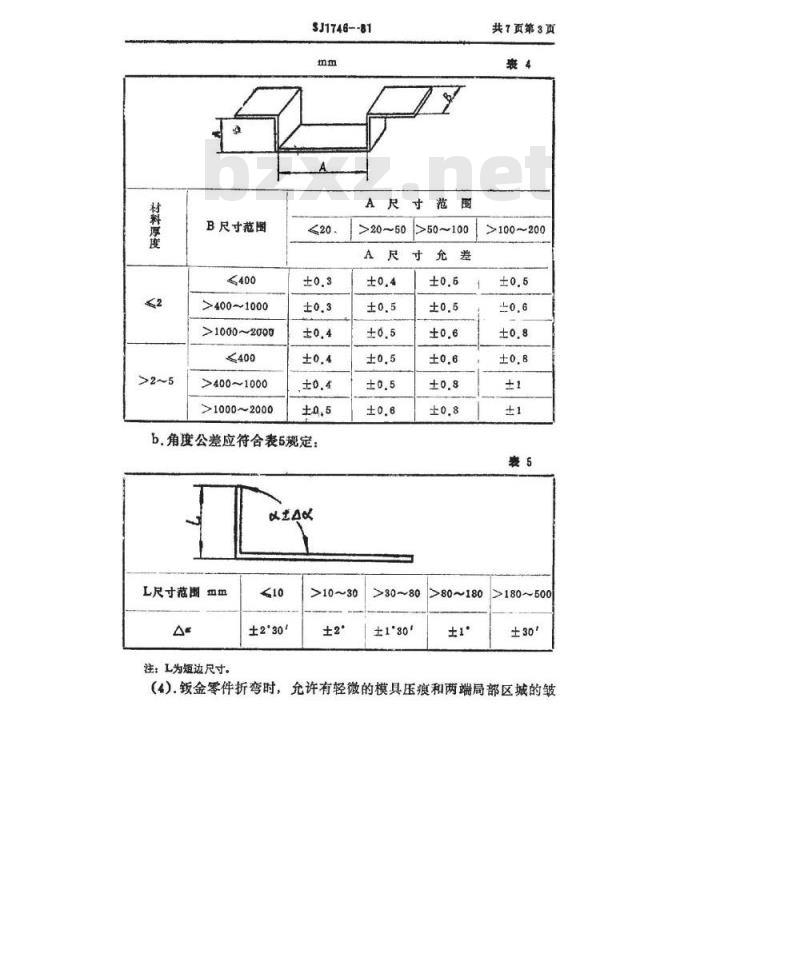

（3）.钣金零件折弯时，当设计文件、工艺文件未注公差要求时，其尺寸公差和角度公差应满足以下要求：a.尺寸公差应符合表4规定：
材料厚度
B尺寸范围
>400~1000
>1000~2000
>400~1000
>10002000
SJ1748--81
b.角度公差应符合表5规定：
L尺寸范图mm
注：L为短边尺寸。
±2*30
寸范围
>20~50
>10~30
>50~100
>30~80
>80~180
共7页第3页
>100~200
>180~500
±30″
（4）.钣金零件折弯时，允许有轻微的模具压狼和两端局部区城的皱共7页第4页
纹、撕裂纹、胀出等缺陷。
SJ1746-81

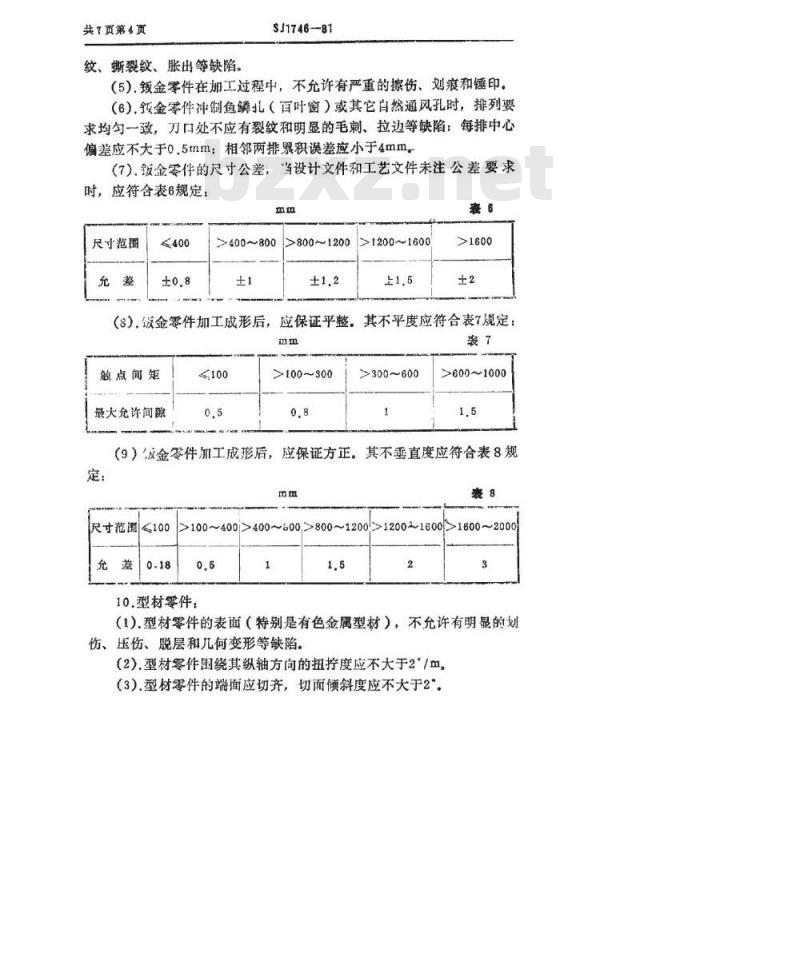

（5).钣金零件在加工过程中，不允许有严重的擦伤、划痕和锤印。（6）.领金零件冲制鱼鳞北（百叶窗）或其它自然通风孔时，排列要求均匀一致，刀口处不应有裂纹和明显的毛刺、拉边等缺陷：每排中心偏差应不大于o.5mm；相邻两排累积误差应小于4mm。（7），钣金零件的尺寸公差，当设计文件和工艺文件未注公差要求时，应符合表6规定：
尺寸范围
>400~800
>800~1200
>12001600
（8），饭金零件加工成形后，应保证平整。其不平度应符合表7规定：mm
触点间矩
最大允许间隙
>100～300
>300~600
>600~1000
（9）级金零件加工成形后，应保证方正。其不垂直度应符合表8规定：
尺寸范圈100
>1600~2000
>100~400>400~:00>800~1200>120016000.5
10.型材零件：
（1）.型材零件的表面（特别是有色金属型材），不允许有明显的划伤、压伤、脱层和几何变形等缺陷。（2）.型材零件围绕其纵轴方向的扭拧度应不大于2°/m（3）.型材零件的端面应切齐，切面倾斜度应不大于2SJ1746-81
共7页第6页
（4）.型材零件的不直度，当设计文件和工艺文件未注公差要求时，应符合表9规定：
触点间距
最大允许间踪
>100~300
>300~600
>600~1000
（5).型材零件的尺寸公差，按本标准第9条第(7)款执行。三、装配质量要求
11.待装配的零、部件，应为合格品。12·机箱机柜的尺寸公差，当设计文件和工艺文件未注公差要求时，按本标准第9条第（7)款执行。
13.机箱机柜应平整，其不平度按本标准第9条第（8）次执行。14.机箱机柜应方正，其不垂直度按本标准第9条第（9）款执行。15.机箱机柜的护板、顶盖、门板和面板装配后，应结合紧密，缝隙均匀一致，无明显歪斜。
16.带有铰链的门，应保证旋转灵活，在启开角度不小于100的范围内，不应与箱体碰撞或摩擦。17.机箱机柜的可拆卸连接，均应保证连接可靠，拆卸方便，18.机箱机柜的铆接连接，应保证接合紧密，无变形、松动现象：铆钉头应匀整、光滑。
19.机箱机柜的焊接，应符合《电子工业专用设备焊接技术条件》的要求。
20，机箱机柜的涂漆和电镀件，应分别符合《电子工业专用设备油漆涂层技术条件》和SJ1276—77《金属镀层和化学处理层质量检验技术要求》的要求，在装配过程中，不应损伤囊面涂复层。四、验收规则和检验方法
21.机箱机柜的检验验收工作，应由制造厂质量检验部门负资进22.机箱机柜应逐台进行检验，其零件和部件可视具体情况进行抽验或全验。
共7页第6贵
SJ1746-81
23.机箱机柜及其零、部件的外观检验，用自测法进行，24.机箱机柜及其零、部件的尺寸、角度、不垂直度和不平度，应用足以保证精度要求的通用量具进行检验。25.不垂直度的检验，应视其情况选用下列两种方法之一进行：（1）将被测件的基准面放在平板上，在给定长度内，测量直角尺与被测面之间的最大间隙，即为不垂直度（图1）。直鱼尺
被测件
被测泰面
基桂麦面免费标准下载网bzxz
人一不垂真度
（2）.测量被测件对角线，求其对角线之差（图2），E应符含表10规定：
△LL长L短
对角线尺寸范围
>40g~1000
>1000~1600
>1600~2500
SJ1746—81
共7页第1页
检验机箱机柜的方正时，其6个大面的对角线均应符合本条规定。26.不平度的检验方法：将直尺的一边放在被测平面的任意方向上，用目测估计或用塞尺测量，求其直尺与被测平面的任意两触点之间的最大间隙。所用直尺一般应大于被测件的外形尺寸；大于1米的工件，用1米的直尺在被测平面上任意移动，以求得最大间隙值。27.不直度的检验方法与测不平度的方法相似，也是用直尺测量与被测面之间的最大间隙，只需要直尺在长度方向任意移动即可。28.机箱机柜在下列情况之一时，应进行运输试验：（1）.标准机箱机柜定型时：
(2).新产品鉴定时；
(3).定期抽验认为有必要时。
29.机箱机柜的运输试验，可以单独进行（必须将模拟负荷均勾布置在机箱机柜内），也可以随整机一起进行，其试验方法和要求应符合SJ142--78《电子工业专用设备总技术要求》的规定。30.机箱机柜验收合格后，应有合格证明。五、包装和储存
31.机箱机柜需要单独包装时，其包装方法、要求及标志应符含SJ142--78《电子工业专用设备总技术要求》第七章的有关规定。32.机箱机柜的贮存条件应符合SJ142-78《电子工业专用设备总技术要求》第七章的有关规定。
