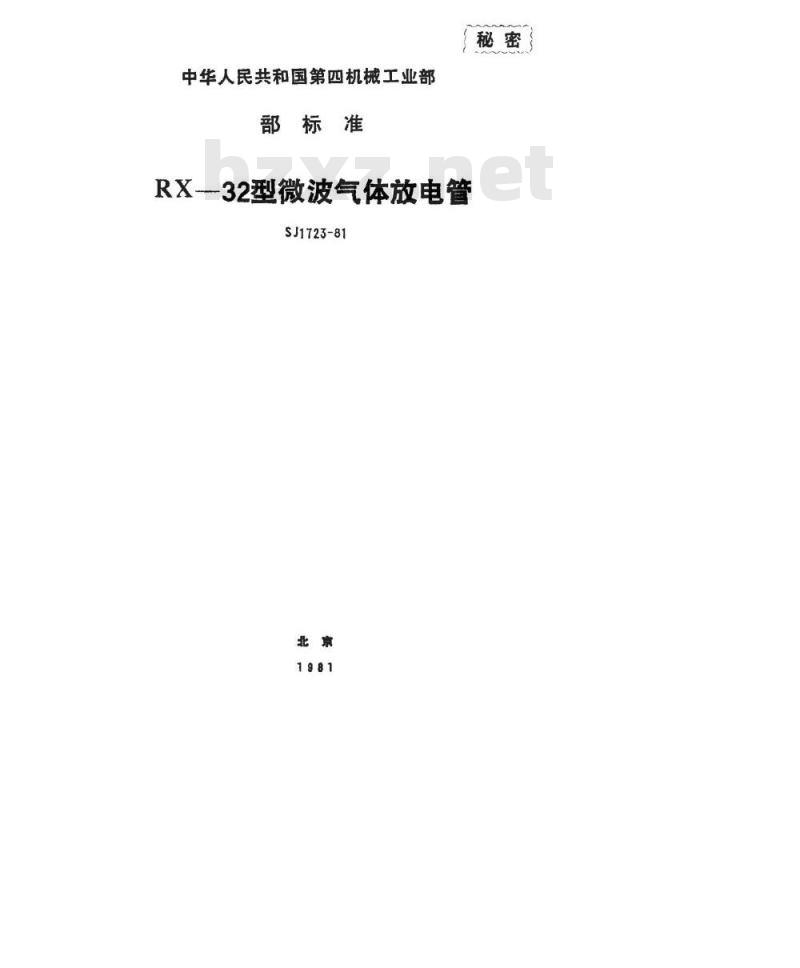

中华人民共和国第四机械工业部部标准
RX-32型微波气体放电管
SJ1723-81

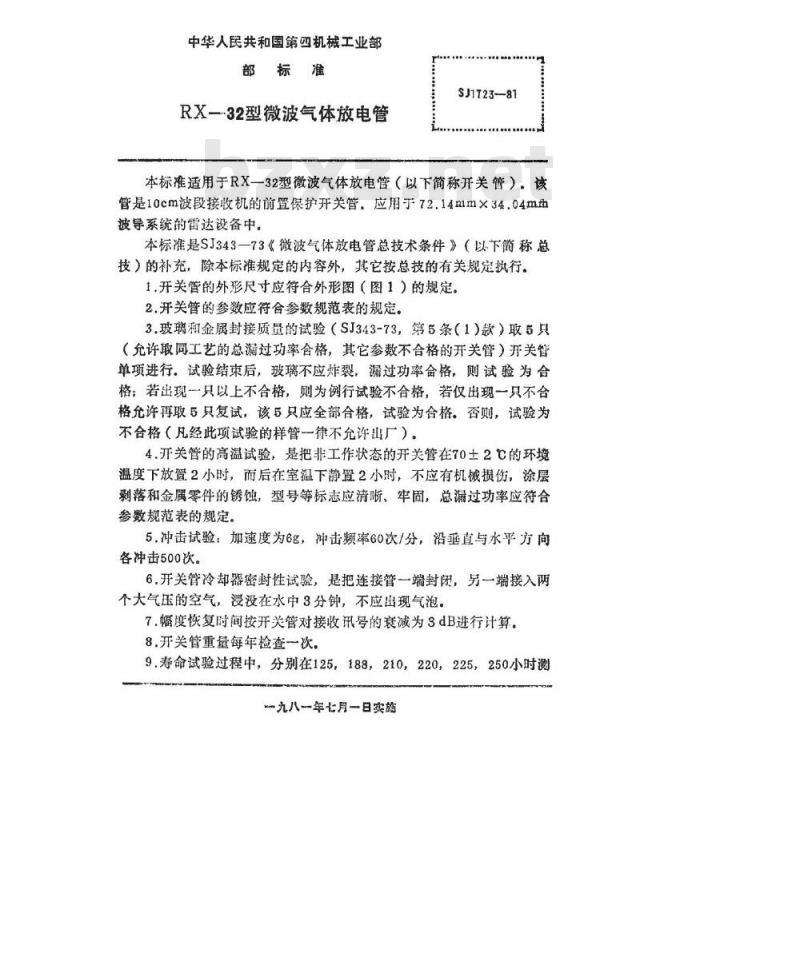

中华人民共和国第四机械工业部部标准
RX--32型微波气体放电管
SJ1T23-81
本标准适用于RX一32型微波气体放电管（以下简称开关管）：该管是10cm波段接收机的前置保护开关管，应用于72.14mm×34.04mm波导系统的雷达设备中。
本标准是SJ343一73《微波气体放电管总技术条件》（以下简称总技）的补充，除本标准规定的内容外，其它按总技的有关规定执行。1.开关管的外形尺寸应符合外形图（图1）的规定。2.开关管的参数应符合参数规范表的规定。3.玻璃和金属封接质量的试验（SJ343-73，第5条（1）款）取5只（允许取同工艺的总漏过功率合格，其它参数不合格的开关管）开关管单项进行。试验结束后，玻璃不应炸裂，漏过功率金格，则试验为合格；若出现一只以上不合格，则为例行试验不合格，若仅出现一只不合格允许再取5只复试，该5只应全部合格，试验为合格。否则，试验为不合格（凡经此项试验的样管一律不允许出厂）。4.开关管的高温试验，是把非工作状态的开关管在70士2℃的环境温度下放置2小时，而后在室温下静置2小时，不应有机械损伤，涂层剥落和金属零件的锈蚀，型号等标志应清晰、牢固，总漏过功率应符合参数规范表的规定。
5.冲击试验：加速度为6g，冲击频率60次/分，沿垂直与水平方向各冲击500次。
6.开关管冷却器密封性试验，是把连接管一端封闭，另一端接入两个大气压的空气，浸没在水中3分钟，不应出现气泡。7.幅度恢复时间按开关管对接收讯号的衰减为3dB进行计算。8.开关管重量每年检查一次。
9.寿命试验过程中，分别在125，188，210，220，225，250小时测一九八一年七月一日实施
共6页第2页

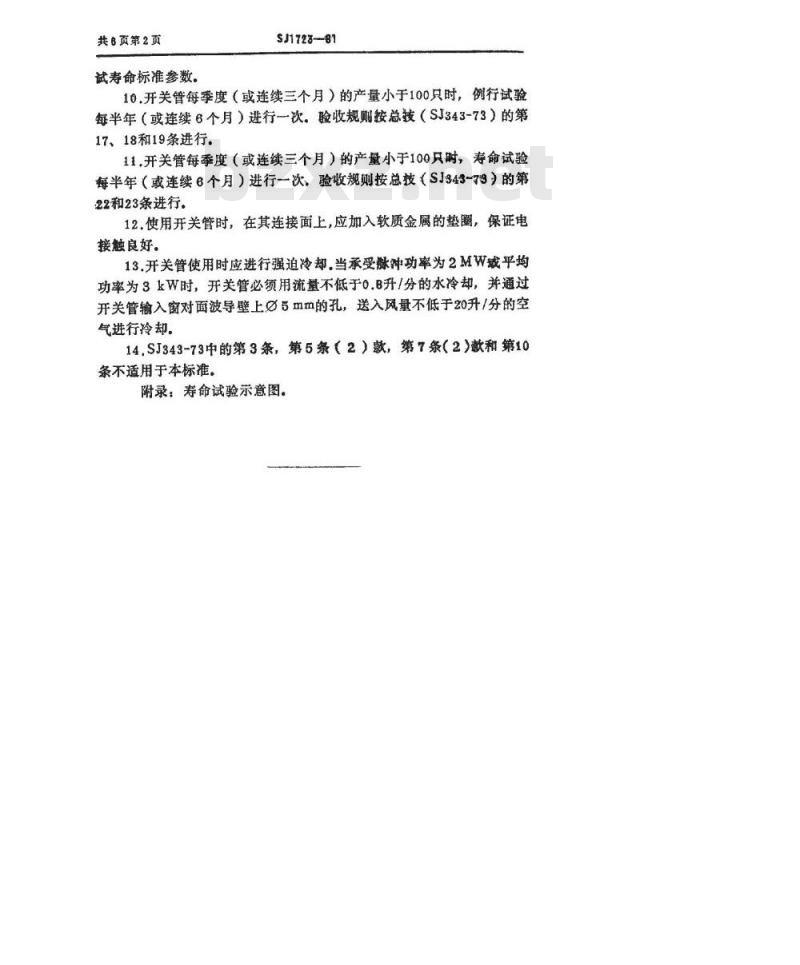

试寿命标准参数。
SJ1723-81
10.开关管每季度（或连续三个月）的产量小于100只时，例行试验每半年（或连续6个月）进行一次。验收规则按总技（SJ343-73）的第17、18和19条进行。
11.开关管每季度（或连续三个月）的产量小于100只时，寿命试验每半年（或连续6个月）进行一次，验收规则按总技（SJ943-79）的第22和23条进行.
12.使用开关管时，在其连接面上，应加入软质金属的垫圈，保证电接触良好。
13.开关管使用时应进行强迫冷都.当承受脉冲功率为2MW或平均功率为3kW时，开关管必须用流量不低于0.B升/分的水冷却，并通过开关管输入窗对面波导壁上5mm的孔，送入风量不低于20升/分的空气进行冷却。
14，SJ343-73中的第3条，第5条（2）款，第7条（2）款和第10条不适用于本标准。
附录：寿命试验示意图。
65amax
SJ1723—81
型号培
44.5±050

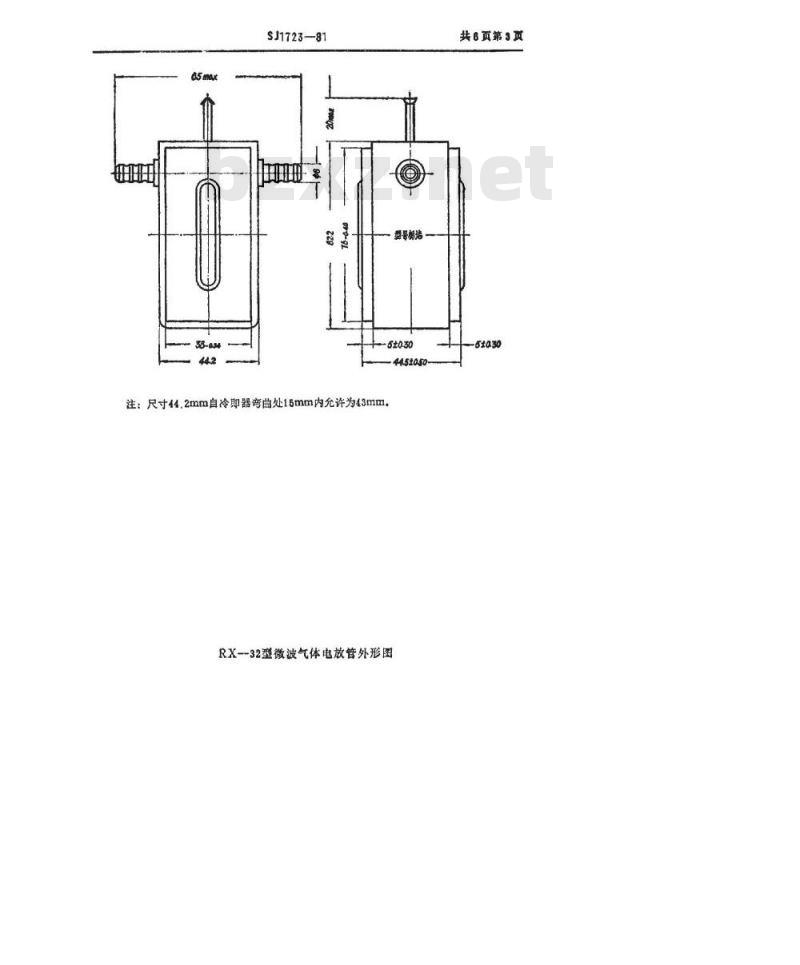

注：尺寸4.2mm自冷即器旁曲处15mm内允许为43mm，RX-32型微波气体电放管外形图
共6页第3页
试酸类别与项目
参数与试验名称
外形尺寸
总涌过功率
电压驻波系数
电压驻波系数
度恢复时间
总插入损
总插入损
最大漏过功率
振动强度试验
考核标准
电压驻波系数
电压驻波系数免费标准下载网bzxz
总漏过功率
冲击试验
考核标准
电压驻波系数
电压驻波系数
总漏过功率
非工作状态的离温试验
考核标准
献漏进功率
非工作状器的既盟试验
考核标准
总漏过功率
非工作状态的潮湿试验
考核标准
总漏过功序
SJ1723-81

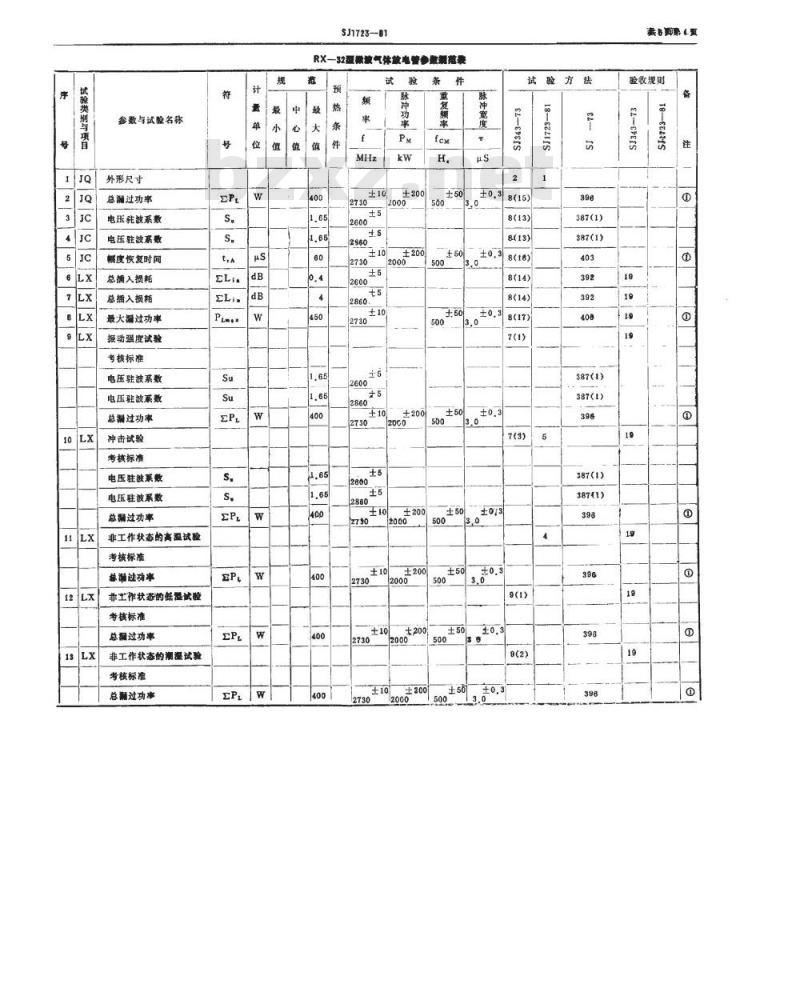

RX-32亚摄放气体放电管参数频范表费
陈冲功部
3e00t5
重复频率
除冲整座
±10±200
387(1)
387(1)
387(1)
387(1)
387(1)
38741)
验收规则
共6页第5页
试验类剔与頭目
参数与试验名际
冷却器密对性试验
L,X致璃与金属对接质量的试验
考核标准
总漏过功率
包装肤落试验
考核标准
电压驻波系数
电压驻波系数
总阔过对率
运输颜短试验
考核标推
电压驻波系数
电压驻波系数
总过山率
寿命考核标准
总漏过功率
幅度恢复时间
总插入损耗
予热条件
美单位
SJ1723-—81.
RX-32型微波气体放电替参数规范表计
位|值
脉冲功革
重复领难
献冲览度
试验方法
387(1)
±50±0.3
王10l
±10±200
使用极限位
号PHP
087(1)
387(1)
试验规则
注：①测量总需过动率、最大请过功率，版度俄复时间的敢励函频率允许在26D0~2800MHZ范压内，央命试验的量励配频率允许在2600~2800MHE范内。
附录：
SJ1723-81
寿命试验示意图
器控管
进水管密水管
五只RX-32
五只实风口
共6页第6
盘风口
大功率黄嵌
