中华人民共和国电子工业部部标准SJ973—85
射频连接器
中华人民共和国电子工业部批准中华人民共和国电子工业部部标准L27型射频连接器
SJ973-85
代替SJ973-75

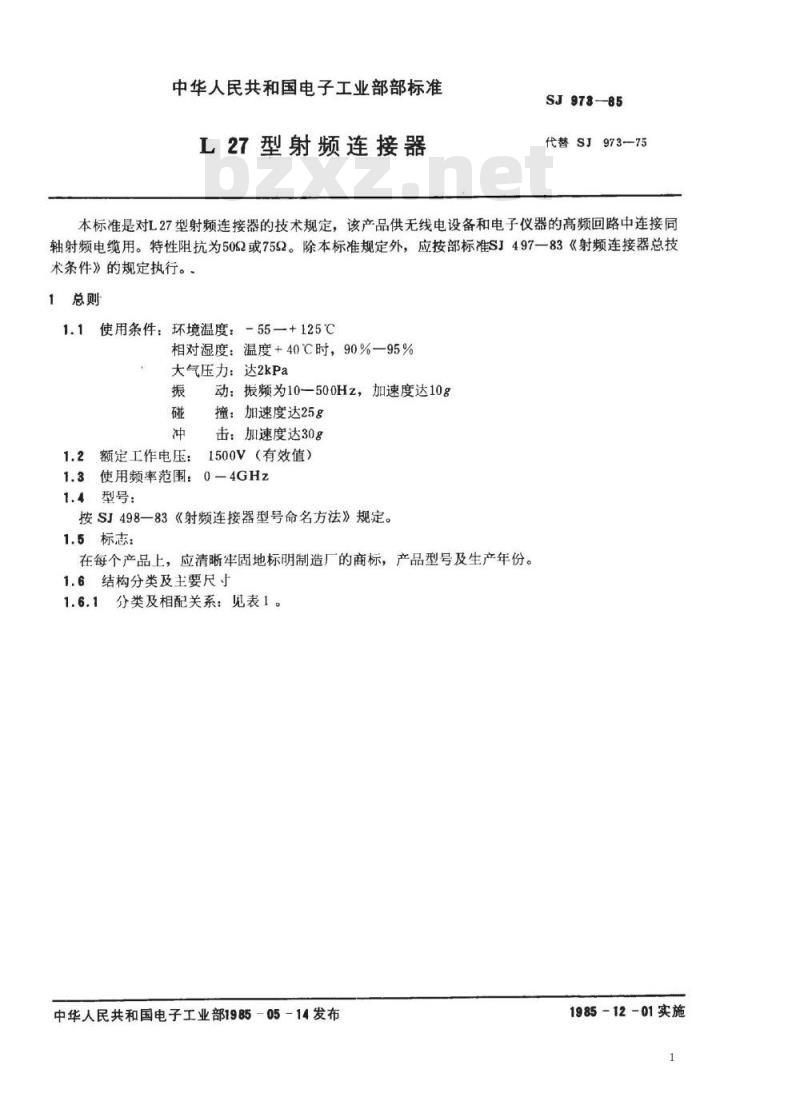

本标准是对L27型射频连接器的技术规定，该产品供无线电设备和电子仪器的高频回路中连接同轴射频电缆用。特性阻抗为502或7592。除本标准规定外，应按部标准SJ497一83《射频连接器总技术条件》的规定执行。。
1总则
使用条件：环境温度：-55一+125℃1.1
相对湿度：温度+40℃时，90%一95%大气压力：达2kPa
额定工作电压：
动：振频为10500Hz，加速度达10g撞：加速度达25g
击：加速度达30g
1500V（有效值）
1.3使用频率范围：0一4GHz
1.4型号：
按SJ498—83《射频连接器型号命名方法》规定。1.5标志：
在每个产品上，应清晰牢固地标明制造厂的商标，产品型号及生产年份。1.6结构分类及主要尺寸

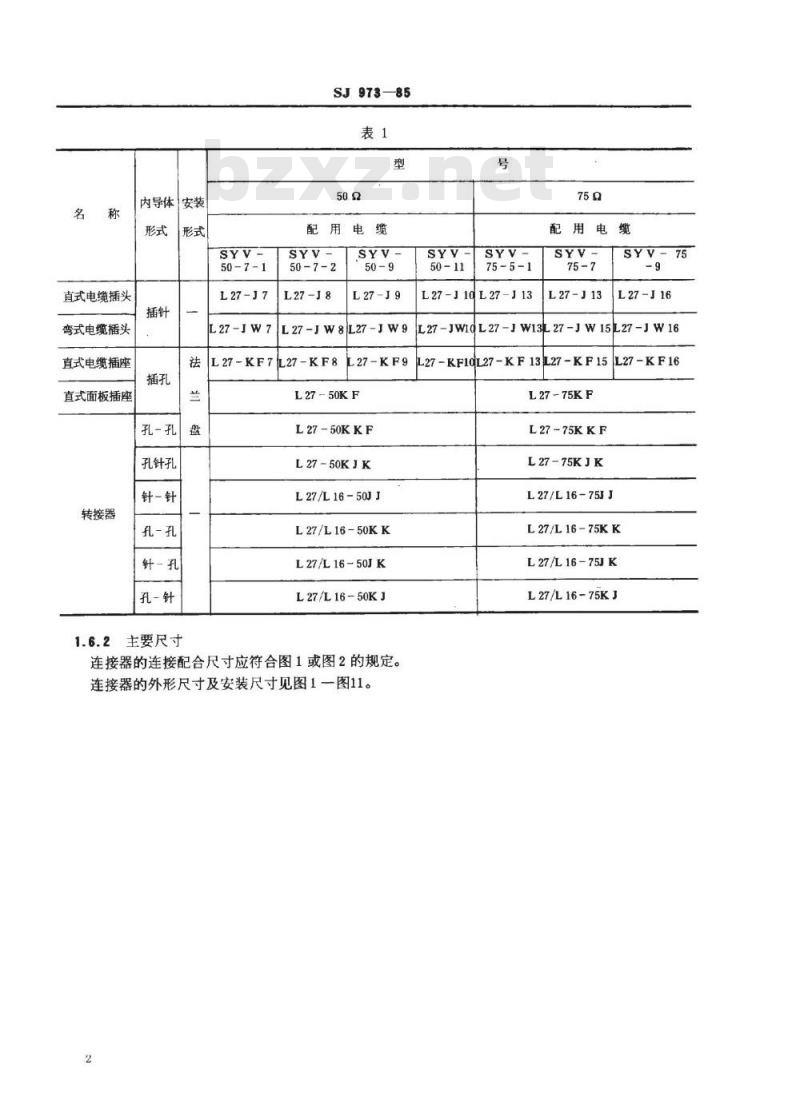

1.6.1分类及相配关系：见表1。中华人民共和国电子工业部1985-05-14发布1985-12-01实施
直式电缆插头
弯式电缆插头
直式电缆插座
直式面板插座
转接器
内导体安装
50-7-1
L27-J7
L27-JW7
孔-孔
孔针孔
针一针
孔-孔
孔-针
1.6.2主要尺寸
SJ973—85
配用电缆
50-7-2
L27-J8
L27-J9
L27-JW8L27-JW9
L27-KF8
L27-KF7
L27-KF9
L27-50KF
L27-50KKF
L27-50KJK
L27/L16-50JJ
L27/L16-50KK
L27/L16-50JK
L27/L16-50KJ
连接器的连接配合尺寸应符合图1或图2的规定。连接器的外形尺寸及安装尺寸见图1一图11。2
75-5-1
L27-J10L27-J13
配用电
L27-J13
SYV-75
L27-J16免费标准bzxz.net
L27-JW1QL27-JW13L27-JW15L27-JW16L27-KF10L27-KF13L27-KF15
L27-KF16
L27-75KF
L27-75KKF
L27-75KJK
L27/L16-75JJ
L27/L16-75KK
L27/L16-75JK
L27/L16-75KJ
g1xzzW
注1：为设计基准尺寸。
注2：为收口前尺寸。
注3：为涨口前尺寸。
38-9699
SJ973—85
0.4（注1)
8.5（注1）

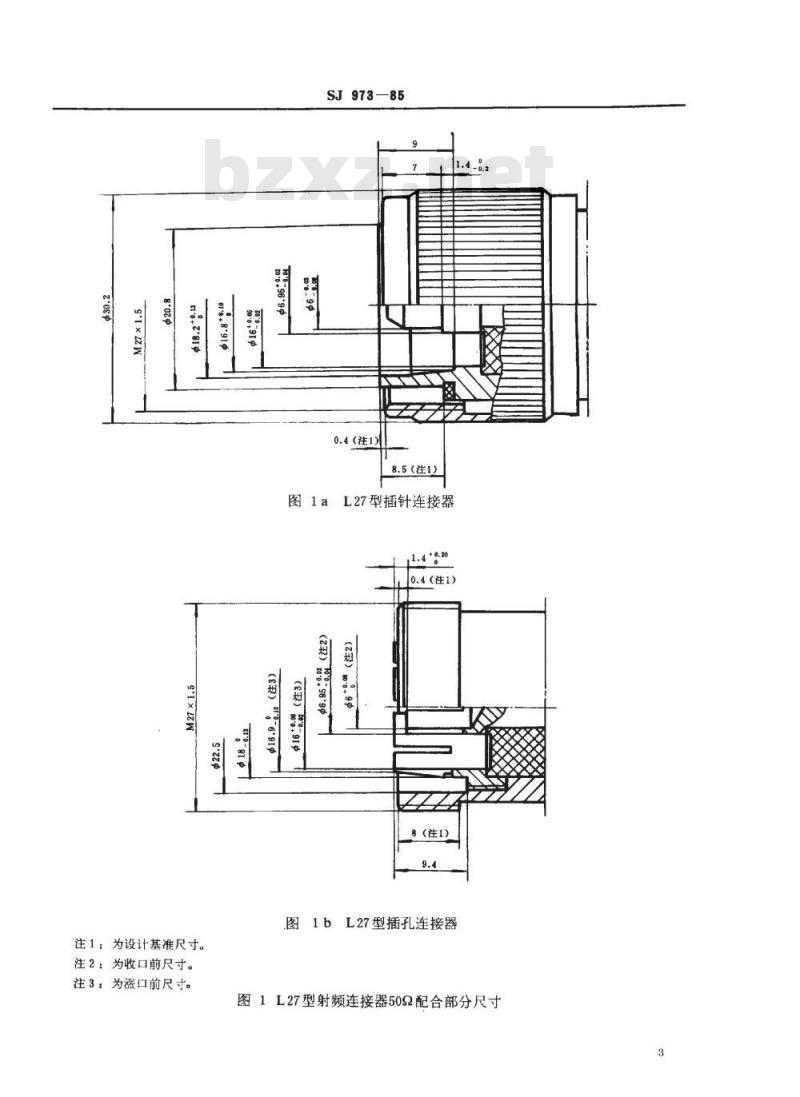

图1aL27型插针连接器
0.4（注1)
（）09-6919
（）8910
（2）1：96.9
（2）.90
8（注1)
L27型插孔连接器
图1L27型射频连接器509配合部分尺寸3
注1：为设计基准尺寸。
注2：为收口前尺寸。
注3：为涨口前尺寸。
er8.8.919
SJ973—85
0.4（注1）
8.5（注1）

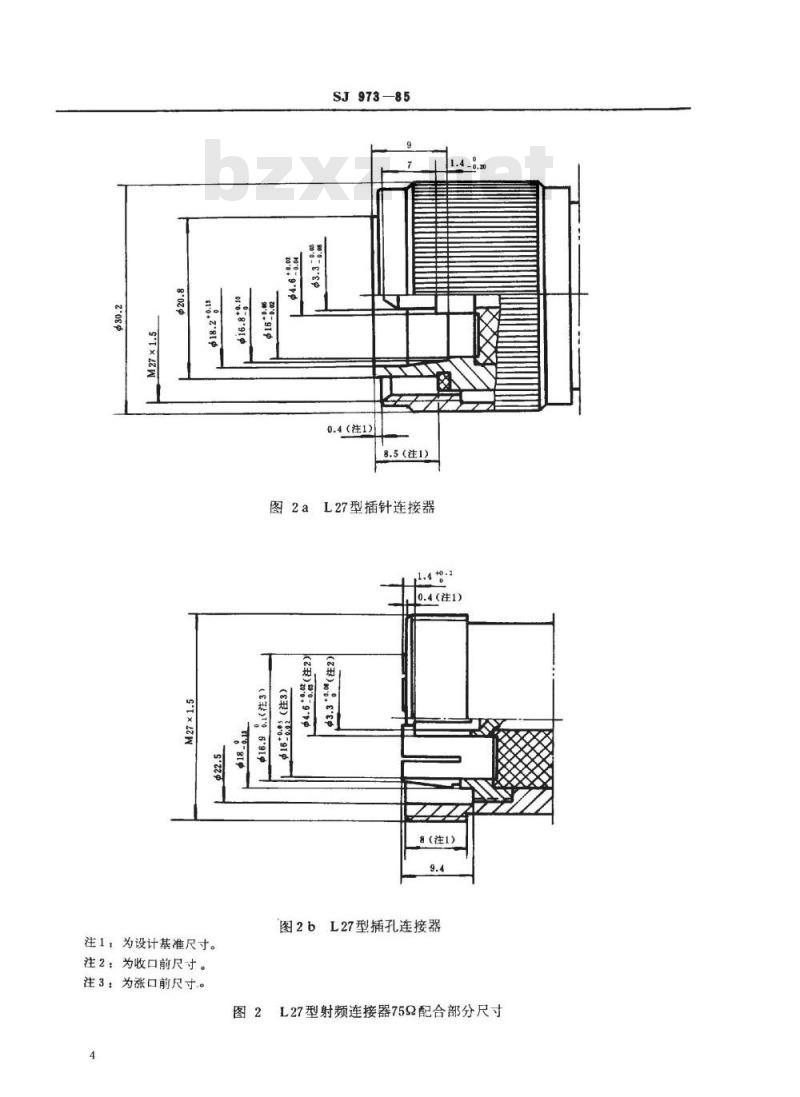

图2aL27型插针连接器
0.4（注1)）
(89 6'919
（）8919
8（注1)
图2bL27型插孔连接器
图2L27型射频连接器752配合部分尺寸型
L27-J7
L27-J8
L27-J9
L27-J10
L27-J13
L27J15
L27-J16
性阻抗
SJ 973—85
配用电缆
SYV-50-7
SYV-50-7-2
SYV-50-9
SYV-50-12
SYV-75-5-1
SYV-75-5-2
SYV-75-7
SYV-75-9
图3直式电缆插头
L27-KF7
L27-KF8
L27-KF9
L27-KF10
L27-J13
L27-J15
L27-J16
特性阻抗
SJ973-85
配用电缆
SYV-50-7-1
SYV-50-7-2
SYV-50-9
SYV-50-12
SYV-75-5-1
SYV-75-5-2
SYV-75-7
SYV-75-9
直式电缆插座
图4b安装开孔尺寸
SJ973-85
面板插座L27-50KFL27-75KF
图5b安装开孔尺寸L27-50KFL27-75KF8
SJ973-85
转接器L27-50KJK
图6b转接器L27-75KJK
L27-JW7
L27-JW8
L27-JW9
L27-JW10
L27-JW13
L27-JW15
L27-JW16
特性阻抗
SJ973-85
配用电缆
SYV-50-7-1
SYV-50-7-2
SYV-50-9
SYV-50-12
SYV-75-5-1
SYV-75-5-2
SYV-75-7
SYV-75-9
法安装转接器L27-50KKFL27-75KKF图7a
图7b安装开孔尺寸L27-50KKFL27-75KKFd(mm)
SJ973-85
图8转接器L27/L16-50JJ
L27/L16-75JJ
图9转接器L27/L16-50KKL27/L16-75KK47
图10转接器L27/L16-50JK
L27/L16-75JK
图11转接器L27/L16-50KJL27/L16-75KJ1.7电缆装接方法及尺寸：
SJ973-85
制造厂应向使用单位提供连接器的详细电缆装接方法及尺寸。2技术要求和试验方法
2.1试验的标准大气条件
按SJ497-83《射频连接器总技术条件》中2.1条的规定进行。2.2外观
2.2.1要求：连接器的表面应清洁，不得有锈蚀，裂纹或其他机械损伤。标志应清晰牢固。2.2.2检查方法：按SJ497一83中2.2.3款的规定进行。2.3尺寸
2.3.1要求：连接器的外形，配合和安装尺寸应符合图1一图11的规定。2.3.2检查方法：按SI497一83中2.3.2款的规定进行。2.4互换性
2.4.1要求：同一型号的各种插针连接器和插孔连接器之间应能互换连接。2.4.2检查方法：按SJ497一83中2.4.2款的规定进行。2.5分离力
2.5.1要求：标准插针从插孔中拔出的分离力为1.5一20N范围内。2.5.2试验方法：标准插针应符合图12和表2要求，并按SJ497一83中2.24.2条规定进行。R=ld
特性阻抗
2.6接触电阻
测量用标准插针
预插用标准插针
测量用标准插针
预插用标准插针
55—65
2.6.1要求：连接器内导体之间的接触电阻应不大于0.0052外导体之间的接触电阻应不大于0.00592。2.6.2试验方法：按SJ49783中2.5.2款的规定进行。2.7绝缘电阻
2.7.1要求：连接器的内外导体之间绝缘电阻应不小于10*MQ。2.7.2试验方法：按SJ497--83中2.7.2款的规定进行。2.8抗电强度
