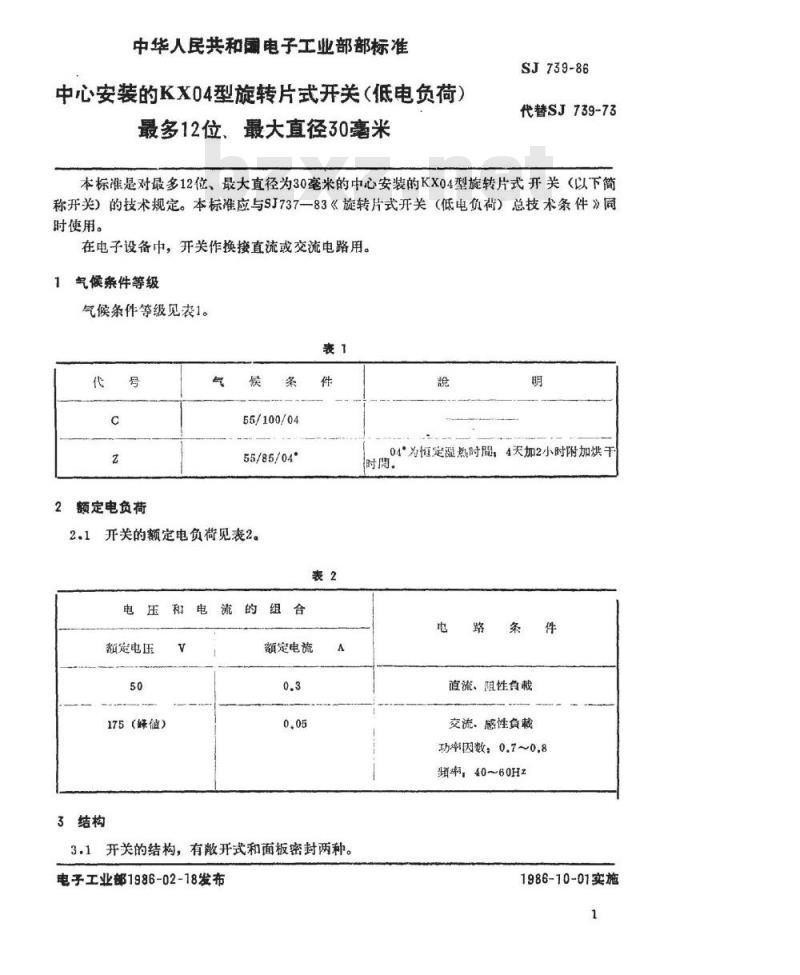

中华人民共和国电子工业部部标准中心安装的KX04型旋转片式开关（低电负荷）最多12位、最大直径30毫米
SJ739-86
代替SJ739-73
本标准是对最多12位、最大直径为30毫米的中心安装的KX04型旋转片式开关（以下简称开关）的技术规定。本标准应与SJ73783《旋转片式开关（低电负荷）总技术条件》同时使用。
在电子设备中，开关作换接直流或交流电路用。气候条件等级
气候条件等级见表1。
额定电负荷
55/100/04
55/85/04
2.1开关的额定电负荷见表2。
额定电压
175（矫值）
3结构
额定电流
3.1开关的结构，有散开式和面板密封两种。电子工业部1986-02-18发布
04°为恒定湿熟时屑，4天加2小时附加烘千时膚。
值流、阻性负栽
交流、感性负戴
功率因数：0.7~0.8
暂率，40~60Hz
1986-10-01实施

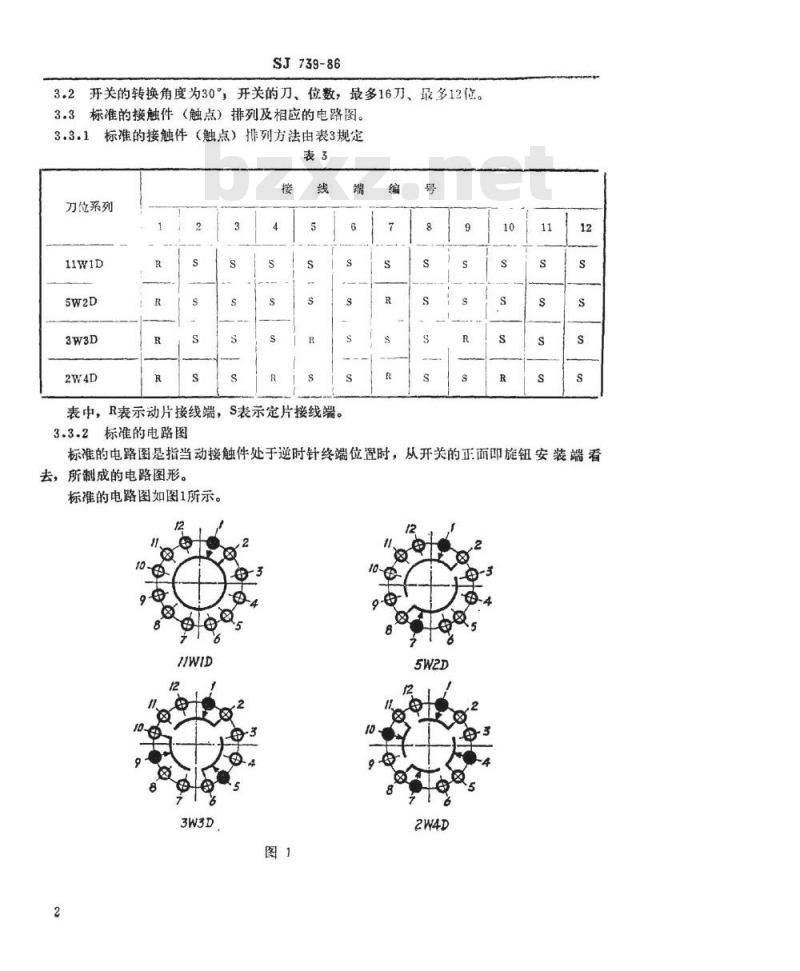

3.2开关的转换角度为30°，开关的刀、位数，最多16刀，最多12位。3.3标准的接触件（触点）排列及相应的电路图。3.3.1标准的接触件（触点）排列方法由表3规定SJ739-86
刀位系列
标准的电路图是指当动接触件处于逆时针终端位置时，从开关的正面即旋钮安装端看s
表中，R表示动片接线端，S表示定片接线端。S
标准的电路图如图1所示。
3.3.2标准的电路图
去，所制成的电路图形。
SJ739-86
3.4接触件（触点）分先断后通接触件（非短路接触件或非短路触点）和先通后断接触件（短路接触件或短路触点）：以分别用于实现非短路和短路这两种不同的电路转换形式。4尺寸

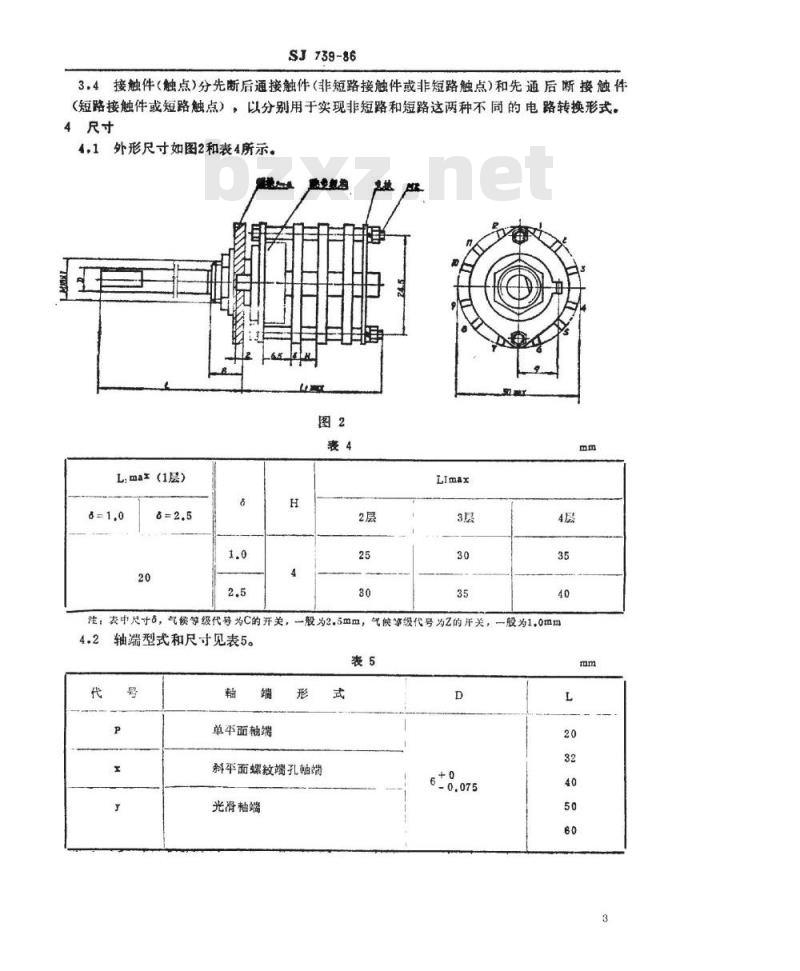

4.1外形尺寸如图2和表4所示。
L.mar(1层）
注：表中尺于，气候等级代号为C的开关，一般为2.5mm，气候等级代号为z的开关，4.2
轴端型式和尺寸见表5。
单平面轴端
斜平面螺救螺孔轴端
光滑轴端
-般为1.0mm
4.3安装尺寸

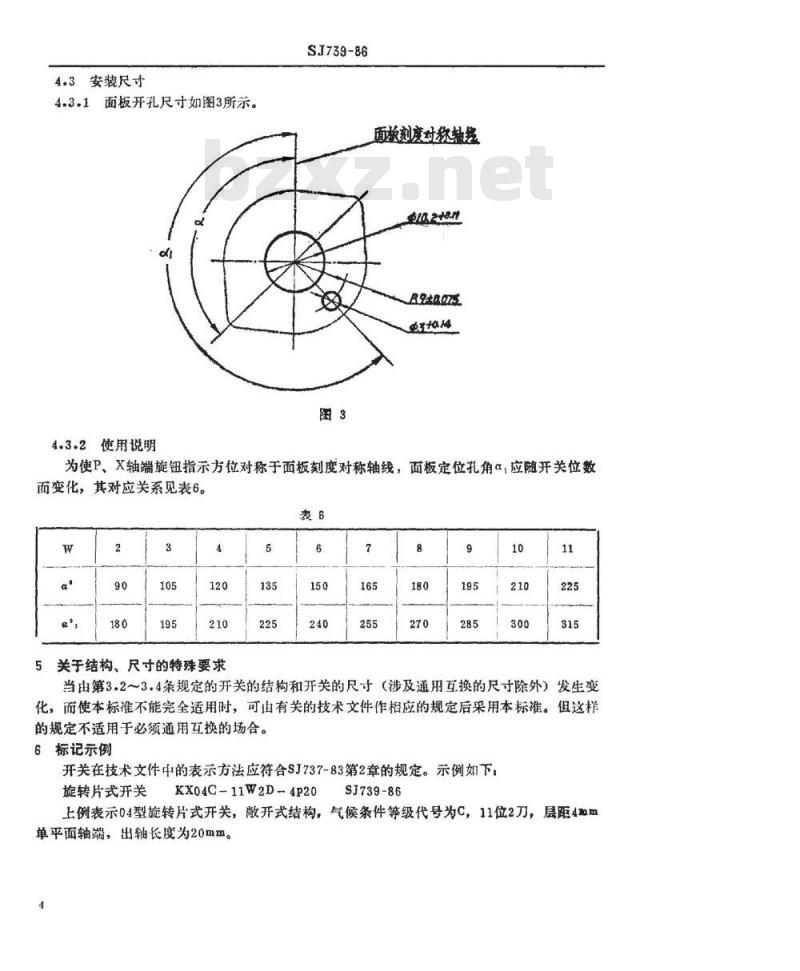

4.3.1面板开孔尺寸如图3所示。R
4.3.2使用说明
SJ739-86
面板刻度对称轴线
eta2ton
R9taas
为使P、X轴端旋纽指示方位对称于面板刻度对称轴线，面板定位孔角α，应随开关位数而变化，其对应关系见表6。
关于结构、尺寸的特殊要求
当由第3.2～3.4条规定的开关的结构和开关的尺寸（涉及通用互换的尺寸除外）发生变化，而使本标准不能完全适用时，可由有关的技术文件作相应的规定后采用本标准。但这样的规定不适用于必须通用互换的场合。6标记示例
开关在技术文件中的表示方法应符合SJ737-83第2章的规定。示例如下旋转片式开关
KX04C-11W2D-4P20
SJ739-86
上例表示04型旋转片式开关，散开式结构，气候条件等级代号为C，11位2刀，层距4m单平面轴端，出轴长度为20mm。7、技术要求、试验方法、检验规则7.1技术要求和试验方法
SJ739-86
开关的技术要求列于表7和表8，各项要求的试验方法应符合SJ73783的规定（表中“要求”栏中的代号C、Z为气候等级代号）。7.2检验规则

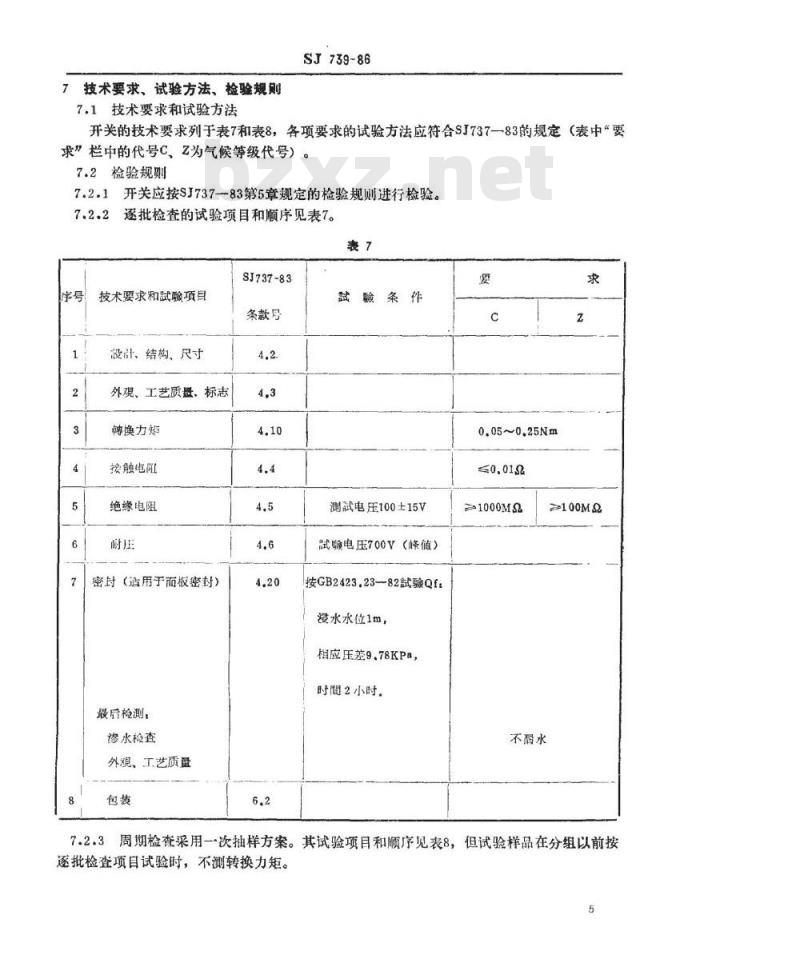

7.2.1开关应按SJ737-83第5章规定的检验规则进行检验。7.2.2逐批检查的试验项目和顺序见表7。表7
SJ737-83
技术要求和試酸项目
条款号
设計计、结构、尺寸
外观、工艺质盘，标志
换力短
接触电阻
绝缘电阻
密时（适用于面板密封）
最后检测：
渗水检查
外观，工艺质盘
拭敲条件
测武电压100土15V
试瞻电压700V（峰值）
按GB2423.23—82Qf
浸水水位1m，
相应压差9.78KPa，
时間2小时。
0.05~0.25Nm
≥1000Ma
7.2.3周期检查采用一次抽样方案。其试验项目和顺序见表8，但试验样品在分组以前按逐批检查项目试验时，不测转换力矩。5
组别序号
技术要求和试验项目
转换力矩
止端强度
跳步机构定位
接线端强度
可焊性
耐焊接热
温度冲击
最后检测：
绝缘电
外熄、工艺质量
振动（正弦)
挖触电阻变化
外观、工艺质盘
SJ739-86
SJ737-83
武殿条件
条款号
转矩0.7Nm
切向拉力3.5N
弯曲2次
350℃烙缺法
B号烙铁
赋验电压700V（峰值）
高温：+100℃
+85°℃
低温：-55℃
测贰电压100±15V
700V（蜂值）
项率范围：10～500Hz
报幅：0.75mm，10g
0.35mm，5g
每一熟线经5次扫佰循环
0.05~0.25Nm
在考虑中
不适用
>1000M2
不适用
不适用
不适用
增值≤10K2
非稳定时間≤10ms
组别序号
技术要求和武验项目
接触电阻变化
外观、工艺质量
气候献验
高温绝缘电阻
外观、工艺质盘
交变湿热
（第一次循环）
低温接触电阻
低温时转换力矩
外观、工艺质量
低气/E
SJ739-86
续表8
SJ737-83
条款号
試酸条件
加速度25g
每一抽轴向的总碰撞次
数：4000次
高温+100℃
+85°℃
时間：16小时
高温+40℃
1次循环
低温-55℃
时間2小时
气压：4KPa
时間：5分钟
赋验电片300V（峰值）
增值≤10K2
非稳定时用≤10ms
不适用
21000M2
不适用
￥50M2
不适用
≤0012
0.05~0.32Nm
组别序号免费标准下载网bzxz
技术要求和赋验项目
交变湿热
(其余次循环）
最后检测：
接触电阻
绝缘电阻
外观、工艺质量
（适用于面板密封）
最后检测，
渗水检查
外观工艺质量
转换力矩
止端强度
分布电容
高频并联电阻
恒定湿热
最后检测
接触电阻
绝缘电阻
外观、工艺质量
S139-86
续表8
SI737-83
条款号
赋条件
测瑜电压100V
赋电压700V（峰值）
按GB2423.23-82就龄Qf
浸水水位1m
相应压差9.78KPa
时間2小时
+40°C时，相对湿度93+2%
时間：4天
4天加2小时附加
烘干时間（+85°C）
測鼓电压100V
试酸电压700V（峰值）
不适用
?200M2
不晶水
0.05~0.25Nm
在考虑中
在考愿中
「不适用
不适用
2200M150M2
组别序号
技术要求和鼠验项目
换寿命
最后測量
接触电阻
棘换力矩
外观、工艺质量
局部胶电
标志、包装、运输、购存
$3739-86
续表8
SJ737-83
条款号
鼓酸条件
韩焕灰数：
10000次。
直流阻性负戴：
电压50V，直流0.3A
交流感性负载：
率40~60Hz
功率因数0.7~0.8
电压125V（有效值），
电流0.05A
試验电压700V（蜂值）
开关应按SJ737一83第6章的规定进行标志、包装，运输、贮存。要
0.05~0.25Nm
在考虑中
