【化工行业标准(HG)】 γ.Fe2O3 磁粉轻敲密度的测定

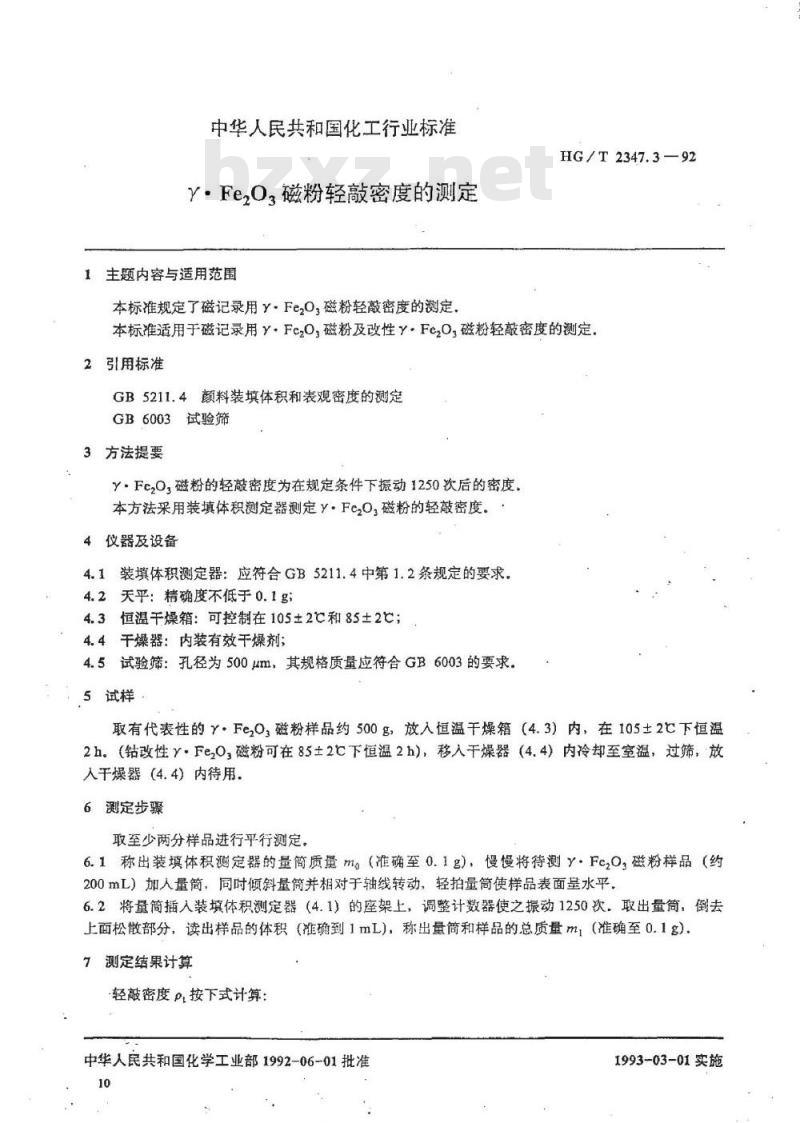

中华人民共和国化工行业标准
Y·Fe2O,磁粉轻敲密度的测定
主题内容与适用范围
本标准规定了磁记录用y·Fe,O，磁粉轻敲密度的测定HG/T2347.3—92
本标准适用于磁记录用y·FeO,磁粉及改性·Fc,O,磁粉轻敲密度的测定2引用标准
GB5211.4：颜料装填体积和表观密度的测定GB6003试验筛
3方法提要
YFc,O，磁粉的轻敲密度为在规定条件下振动1250次后的密度。本方法采用装填体积测定器测定·Fc,O,磁粉的轻敲密度。4仪器及设备
4.1装填体积测定器：应符合GB5211.4中第1.2条规定的要求。4.2天平：精确度不低于0.1g；
4.3恒温干燥箱：可控制在105±2℃和85±2C；4.4干燥器：内装有效干燥剂；
4.5试验筛：孔径为500μm，其规格质量应符合GB6003的要求。5试样
取有代表性的·Fe,0，磁粉样品约500g，放入恒温干燥箱（4.3）内，在105±2℃下恒温2h。（钻改性Y·Fe,O，磁粉可在85土2C下恒温2h)，移入干燥器（4.4）内冷却至室温，过筛，放人干燥器（4.4）内待用。
6测定步骤
取至少两分样品进行平行测定。6.1称出装填体积测定器的量简质量mo（准确至0.1g)，慢慢将待测y·Fe,O，磁粉样品（约200mL）加人量筒，同时倾斜量筒并相对于轴线转动，轻拍量筒使样品表面量水平，6.2将量筒插入装填体积测定器（4.1）的座架上，调整计数器使之振动1250次，取出量筒，倒去上面松散部分，读出样品的体积（准确到1mL），称出量简和样品的总质量ml（准确至0.1g），7测定结果计算
轻敲密度p,按下式计算：
中华人民共和国化学工业部1992-06-01批准10
四各实标准行业备料免费下费
1993-03-01实施

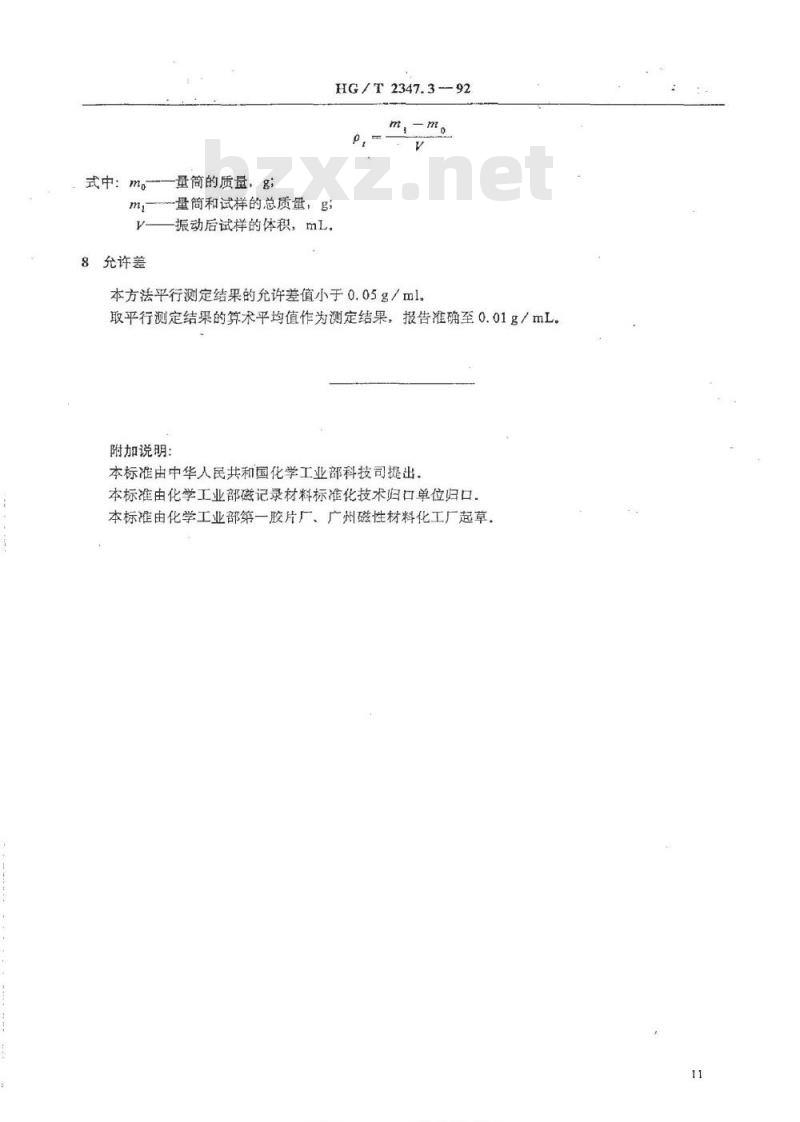

式中：mo—量简的质量，g;
HG/T2347.3-92
-量简和试样的总质量，g;bzxz.net
允许差
-振动后试样的体积，mL。
本方法平行测定结果的允许差值小于0.05g/ml取平行测定结果的算术平均值作为测定结果，报告准确至0.01g/mL。附加说明：
本标准由中华人民共和国化学工业部科技司提出。本标准由化学工业部磁记录材料标准化技术归口单位归口本标准由化学工业部第一胶片厂、广州磁性材料化工厂起草，标准技换网bao.cm11
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
