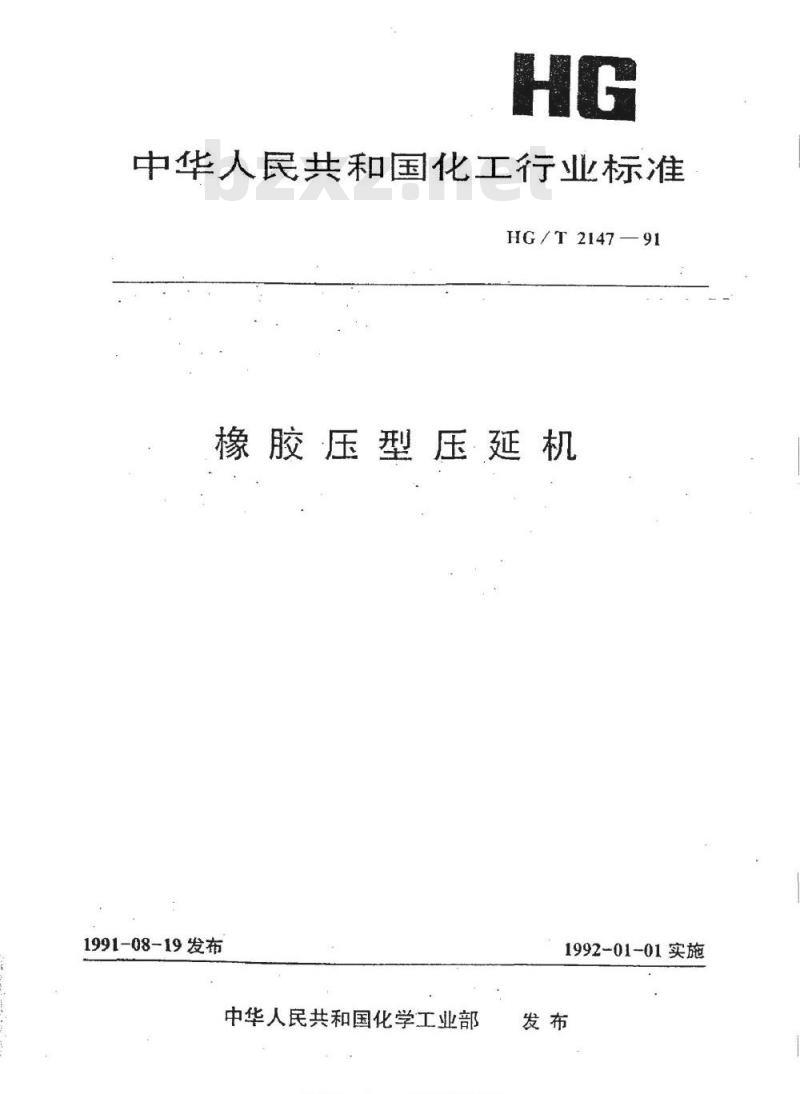

【化工行业标准(HG)】 橡胶压型压延机

中华人民共和国化工行业标准
HG/T2147—91
橡胶压型压延机
1991-08-19发布
中华人民共和国化学工业部
标准换换网m
《em各共标准行业资科免费下载1992-01-01实施

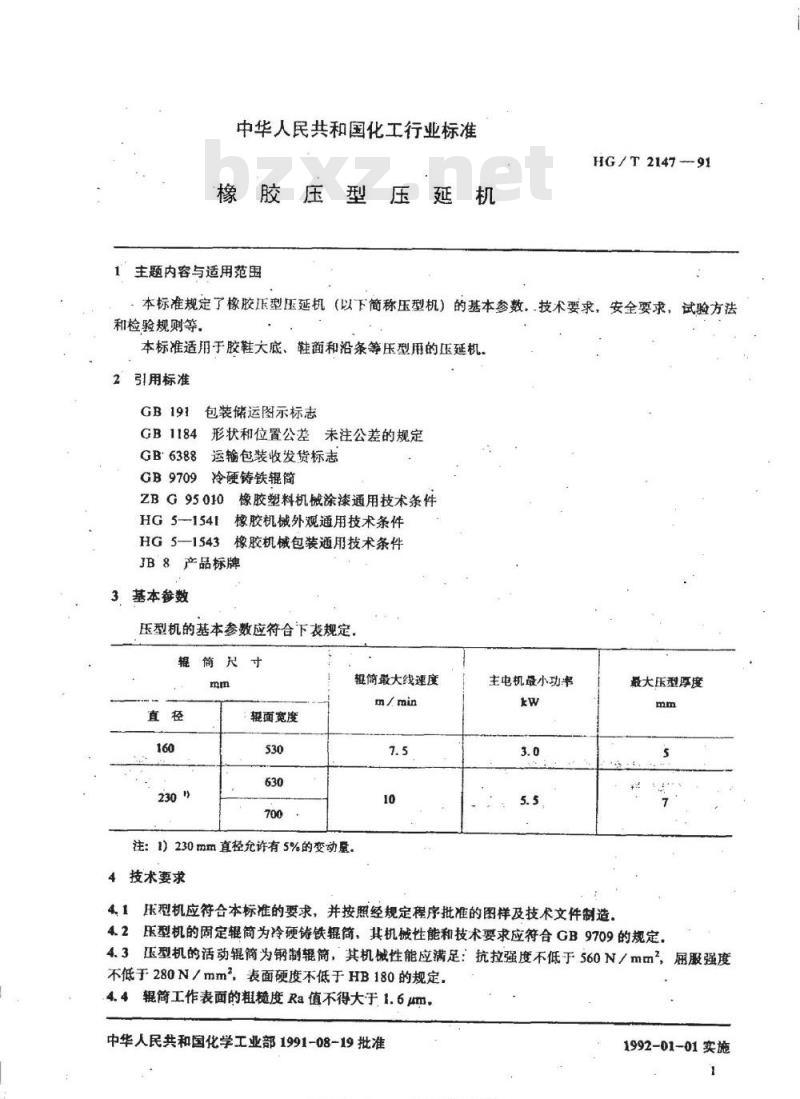

中华人民共和国化工行业标准
橡胶压型压延机
1主题内容与适用范围
HG/T2147--91
本标准规定了橡胶压型压延机（以下简称压型机）的基本参数技术要求，安全要求，试验方法和检验规则等，
本标准适用于胶鞋大底、鞋面和沿条等压型用的压延机。2引用标准
GB1184
GB6388www.bzxz.net
包装储运图示标志
形状和位置公差未注公差的规定运输包装收发货标志
冷硬铸铁辊筒
GB9709
ZBG95010
橡胶塑料机械涂漆通用技术条件橡胶机械外观通用技术条件
HG5-1541
橡胶机械包装通用技术条件
HG5—1S43
JB8产品标牌
3基本参数
压型机的基本参数应符合下表规定，辑简尺寸
辑面宽度
辑简最大线速度
注：1）230mm直径允许有5%的变动量。4技术要求
主电机最小功率
最大压型厚度
4.1压型机应符合本标准的要求，并按照经规定程序批准的图样及技术文件制造。4.2压型机的固定辑简为冷硬铁辑简，其机械性能和技术要求应符合GB9709的规定4.3玉型机的活动辊简为钢制辑筒，其机械性能应满足：抗拉强度不低于560N/mm2，届服强度不低于280N/mm，表面硬度不低于HB180的规定，.4.4辊简工作表面的粗糙度Ra值不得大于1.6μm，中华人民共和国化学工业部1991-08-19批准标准换换网e.b
1992-01-01实施
HG/T2147--91

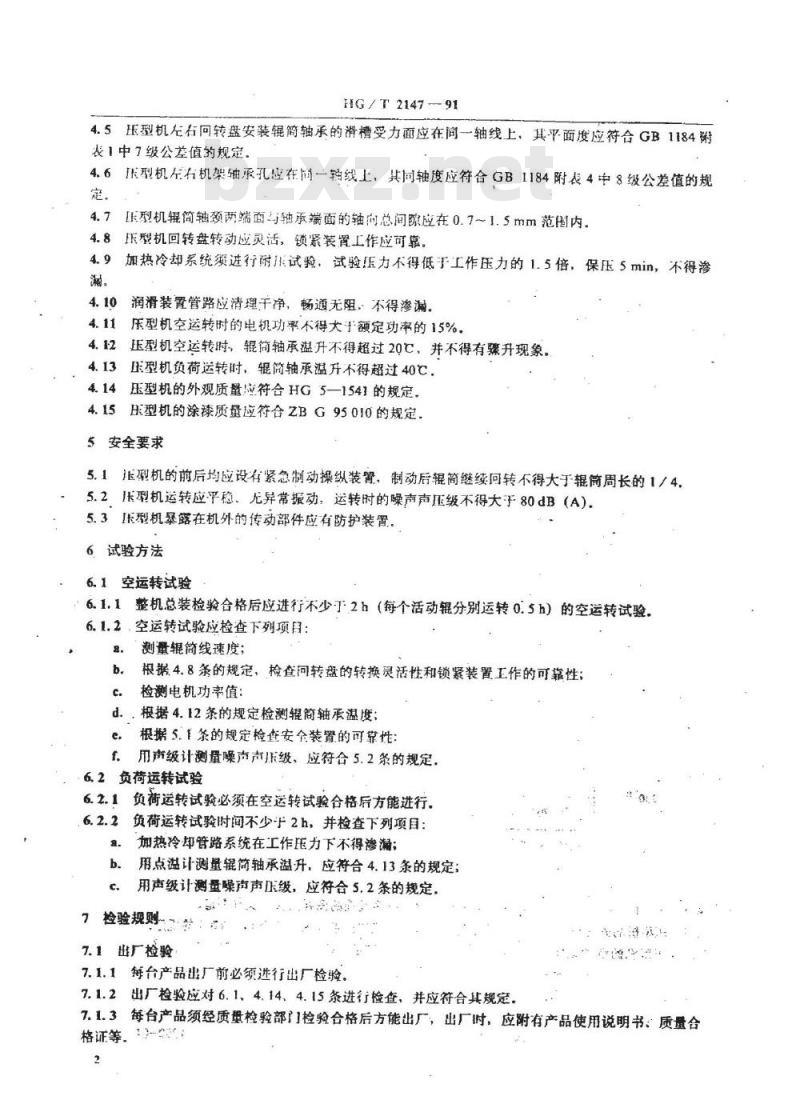

4.5玉型机左右回转盘安装辊简轴承的滑槽受力面应在同一轴线上，其平面度应符合GB1184附表1中7级公差值的规定。
4.6型机左右机架轴承孔应在间一轴线上，其同轴度应符合GB1184附表4中8级公差值的规定，
4.7乐型机锯简轴颈两端面与j轴承端面的轴向总间隙应在0.7~1.5mm范围内，4.8压型机回转盘转动应灵活，锁紧装置工作应可靠。4.9加热冷却系统须进行耐附压试验，试验压力不得低于工作压力的1.5倍，保压5min，不得渗瀚。
润滑装置管路应清理于净，畅通无阻，不得渗漏。压型机空运转时的电机功率不得大于额定功率的15%压型机空运转时，辊简轴承温升不得超过20C，并不得有骤升现象，4.13
压型机负荷运转时、辊简轴承溢升不得超过40℃.4.14
压型机的外观质量应符合HG5—1541的规定。压型机的涂漆质量应符合ZBG95010的规定，4.15
5安全要求
5.1型机的前后均应设有紧急制动操纵装置，制动后辊简继续回转不得大于辑筒周长的1/4，5.2压型机运转应平。无异常振动：运转时的噪声声压级不得大于80dB（A）.5.3压型机露在机外的传动部件应有防护装置。6试验方法
空运转试验
整机总装检验合格后应进行不少于2h（每个活动辊分别运转0.5h）的空运转试验，6.1.1
6.1.2.空运转试验应检查下列项具：8.
测量辊简线速度；
根据4.8条的规定、检查问转盘的转换灵活性和锁紧装置工作的可靠性；检测电机功率值：
d.、根据4.12条的规定检测辊简轴承温度：e.
根据5.1条的规定检查安装置的可靠性：用声级计测量噪声声级，应符合5.2条的规定，6.2负荷运转试验
负荷运转试验必须在空运转试验合格后方能进行。6.2.1
负荷运转试验时间不少于2h，并检查下列项目：6.2.2
加热冷却管路系统在工作压力下不得渗漏：用点溢计测量辊简轴承溢升，应符合4.13条的规定：用声级计测量噪声声压级，应符合5.2条的规定7检验规则
7.1出厂检验
7.1.1每台产品出厂前必须进行出厂检验。7.1.2、出厂检验应对6.1、4.14、4.15条进行检套、并应符合其规定，7.1.3每台产品须经质量检验部门检验合格后方能出厂，出厂时，应附有产品使用说明书：质量合格证等，
标准换报网m

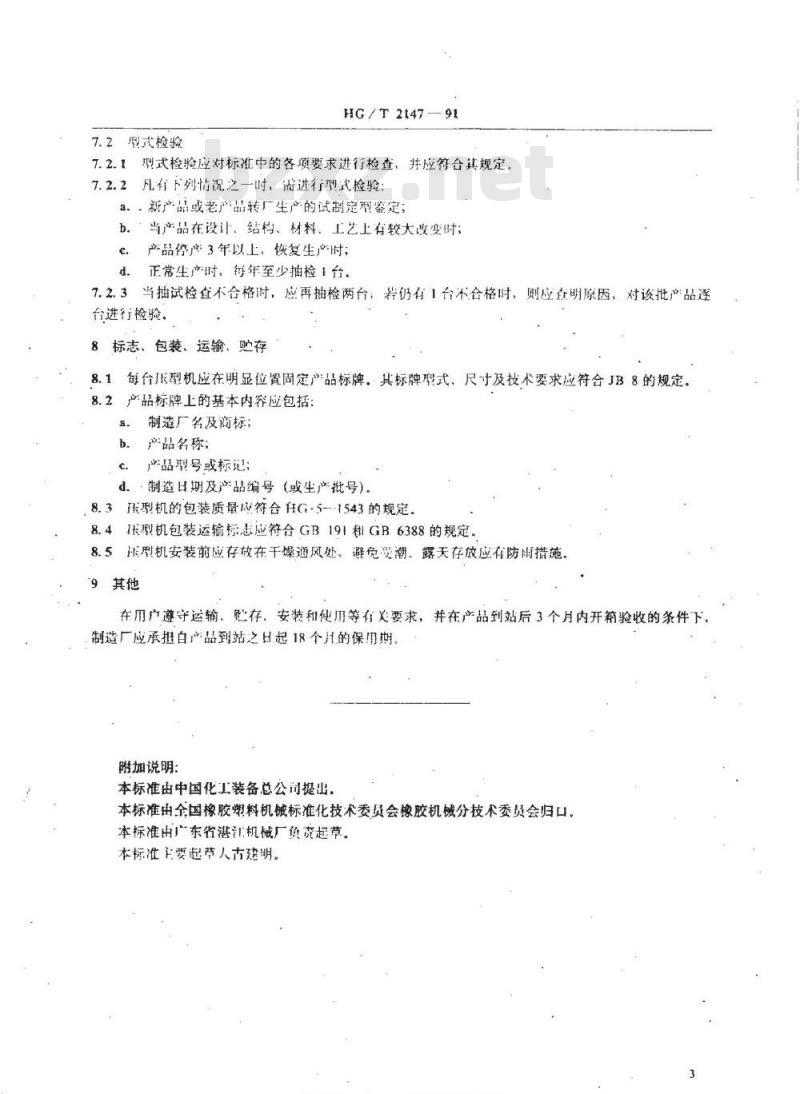

ccce7.2型式检验
HG/T2147—91
7.2.1型式检验应对标准中的各项要求进行检查、并应符合其规定7.2.2
凡有下列情况之一时，需进行型式检验：a.，新产品或老产品转厂生产的试制定型鉴定；当产品在设计、结构、材料、工艺上有较大改变时：b.
产品停产3年以上，恢复生产时；正常生产时，每年至少抽检1台。当抽试检查不合格时，应再抽检两台：若仍有1台不合格时，则应在明原因，对该批产品逐台进行检验。
8标志、
包装、运输、贮存
每台型机应在明显位置固定产品标牌。其标牌型式、尺寸及技术要求应符合JB8的规定8.1
8.2产品标牌上的基本内容应包括：s.
制造厂名及商标；
产品名称；
产品型号或标记：
d.·制造日期及产品编号（或生产批号）。8.3乐型机的包装质量应符合HG·5--1543的规定。8.4型机包装运输标志应符合GB191和GB6388的规定。8.5型机安装前应存故在干燥通风处、避免受潮。露天存放应有防雨措施。9
在用户遵守运输、慰存、安装和使用等有要求，并在产品到站后3个月内开箱验收的条件下制造厂应承担白产品到站之日起18个月的保币期附加说明：
本标准由中国化工装备总公司提出，本标准由全国橡胶塑料机械标准化技术委员会橡胶机械分技术委员会归口，本标准出广东省湛江汇机械厂负资起草，本标准要起草人古建明。
标准换换网
0m各类标准行业资科免费下载

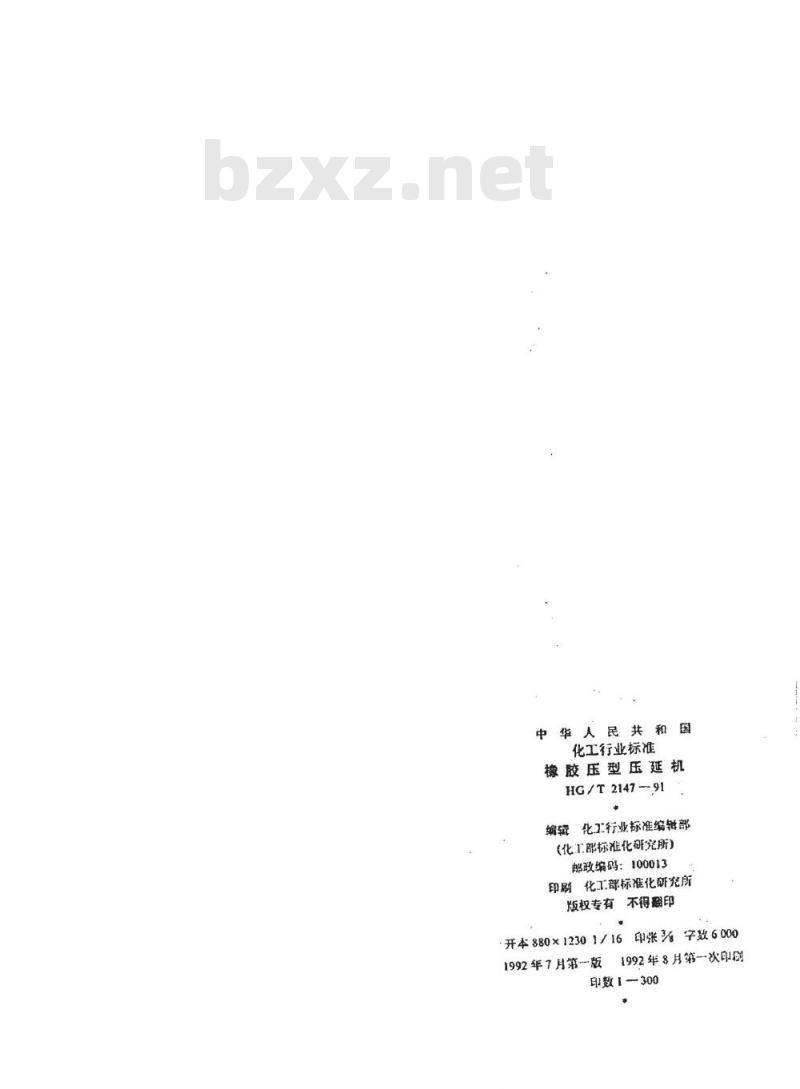

中华人民共和国
化工行业标准
橡胶压型压延机
HG/T2147-91
化工行业标准编辑部
化工部标准化研究所）
邮政编码：100013
印刷化工部标准化研充所
版权专有不得翻印
印张头字数6000
开本880×12301/16
1992年8月第一次印刷
1992年7月第一版
印数1—300
