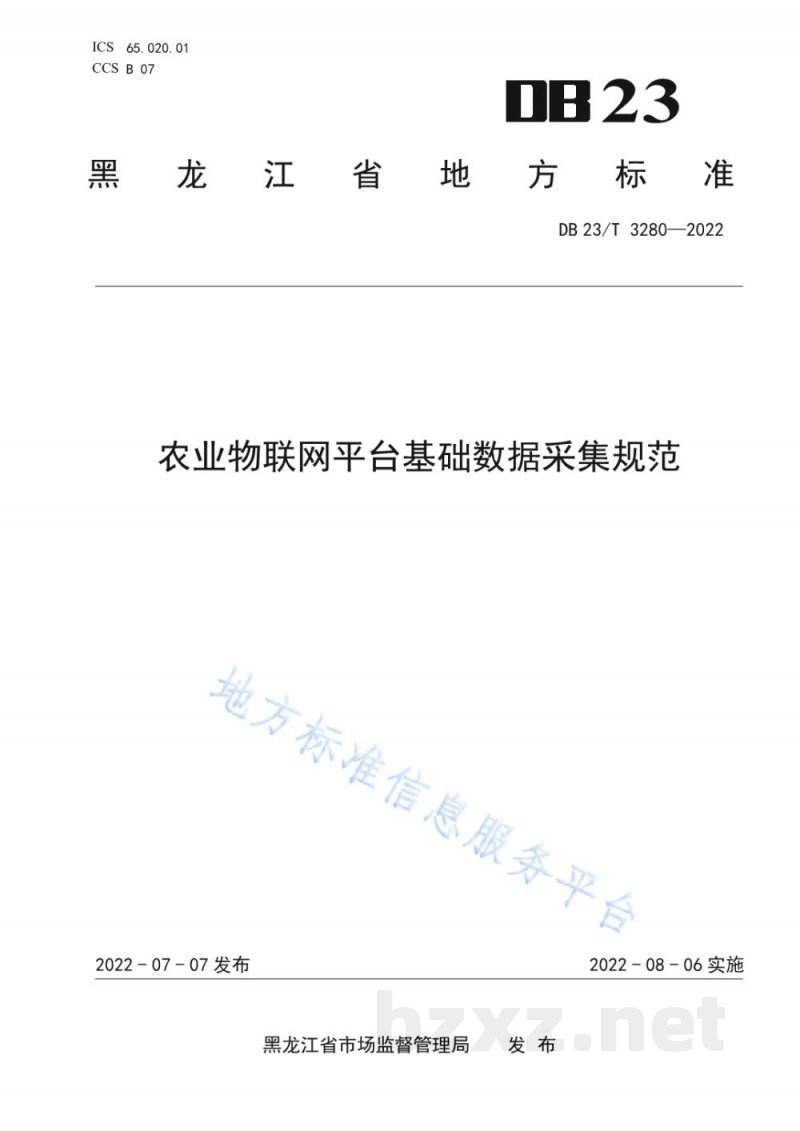

【地方标准】 农业物联网平台基础数据采集规范

ICS 65.020.01
CCS B 07

黑 龙 江 省 地 方 标 准
DB23/T 3280-2022

农业物联网平台基础数据采集规范

2022-07-07 发布
黑龙江省市场监督管理局 发布
2022-08-06 实施

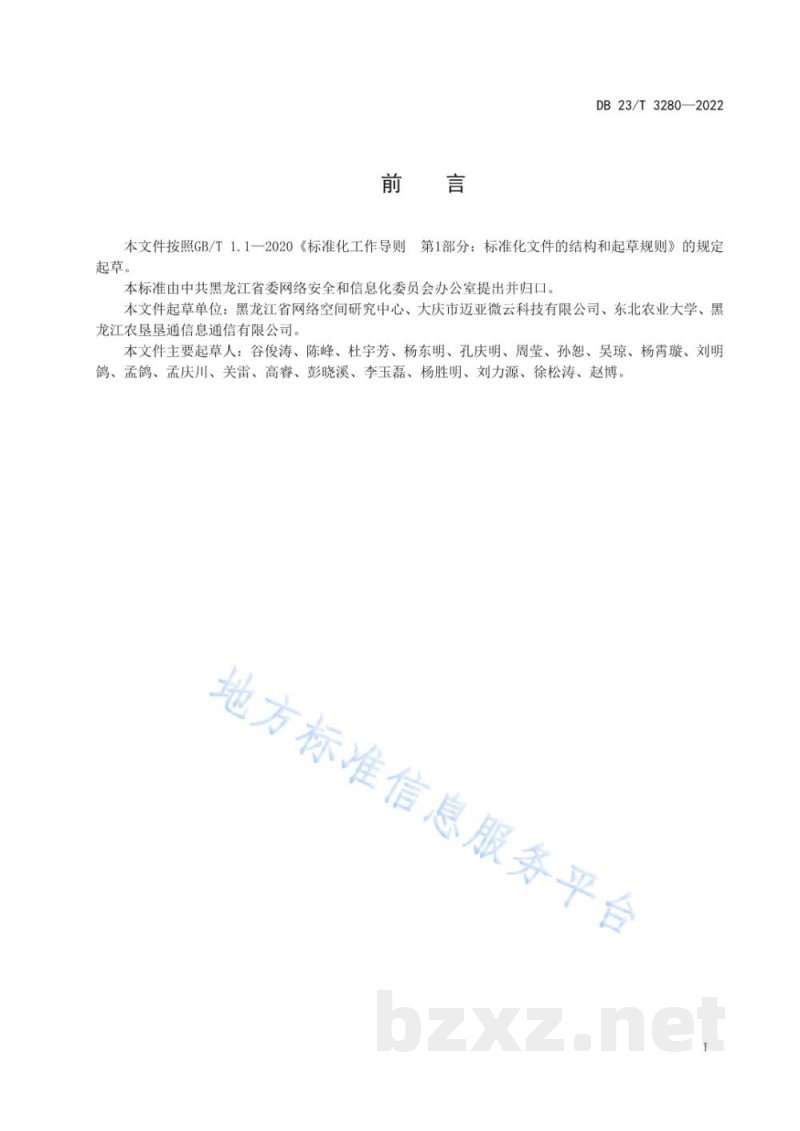

前言

本文件按照 GB/T 1.1-2020《标准化工作导则 第 1 部分：标准化文件的结构和起草规则》的规定起草。
本标准由中共黑龙江省委网络安全和信息化委员会办公室提出并归口。
本文件起草单位：黑龙江省网络空间研究中心、大庆市迈亚微云科技有限公司、东北农业大学、黑龙江农垦垦通信息通信有限公司。
本文件主要起草人：谷俊涛、陈峰、杜宇芳、杨东明、孔庆明、周莹、孙恕、吴琼、杨霄璇、刘明鸽、孟鸽、孟庆川、关雷、高睿、彭晓溪、李玉磊、杨胜明、刘力源、徐松涛、赵博。

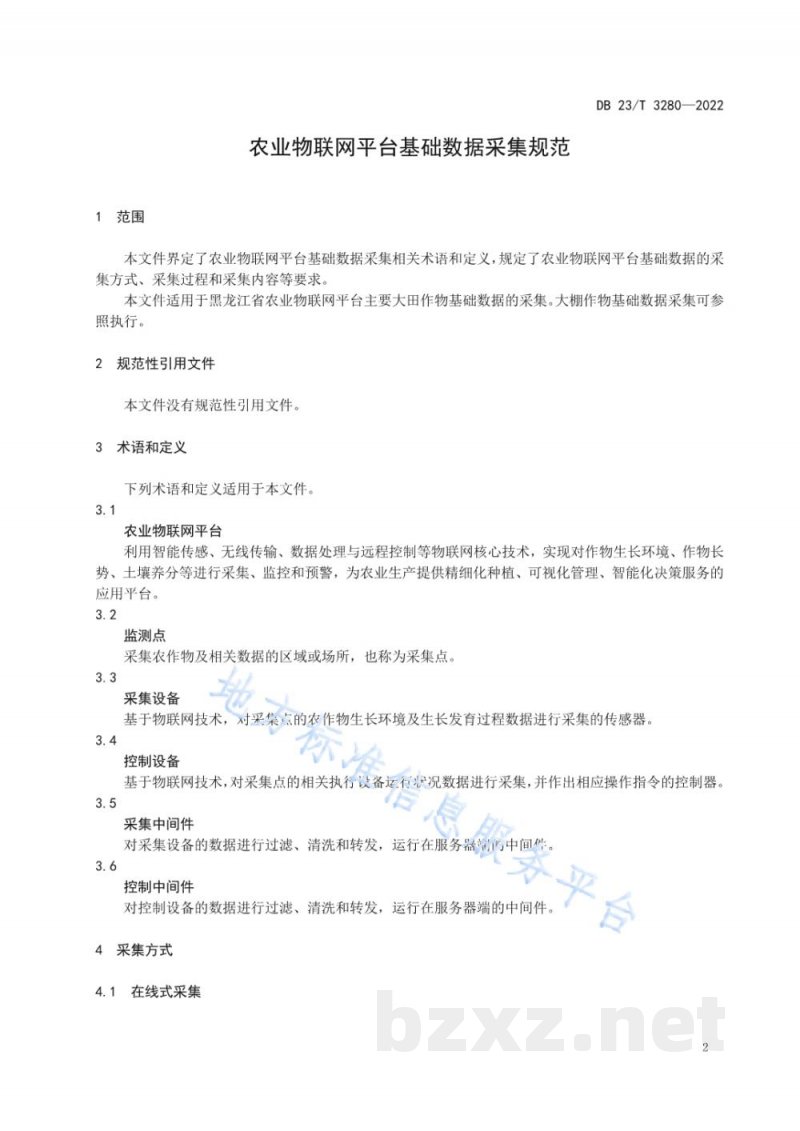

1 范围

本文件界定了农业物联网平台基础数据采集相关术语和定义，规定了农业物联网平台基础数据的采集方式、采集过程和采集内容等要求。
本文件适用于黑龙江省农业物联网平台主要大田作物基础数据的采集。大棚作物基础数据采集可参照执行。

2 规范性引用文件

本文件没有规范性引用文件。

3 术语和定义

下列术语和定义适用于本文件。

3.1 农业物联网平台
利用智能传感、无线传输、数据处理与远程控制等物联网核心技术，实现对作物生长环境、作物长势、土壤养分等进行采集、监控和预警，为农业生产提供精细化种植、可视化管理、智能化决策服务的应用平台。

3.2 监测点
采集农作物及相关数据的区域或场所，也称为采集点。

3.3 采集设备
基于物联网技术，对采集点的农作物生长环境及生长发育过程数据进行采集的传感器。

3.4 控制设备
基于物联网技术，对采集点的相关执行设备运行状况数据进行采集，并作出相应操作指令的控制器。

3.5 采集中间件
对采集设备的数据进行过滤、清洗和转发，运行在服务器端的中间件。

3.6 控制中间件
对控制设备的数据进行过滤、清洗和转发，运行在服务器端的中间件。

4 采集方式

4.1 在线式采集
通过在农业物联网监测点安装的气象站、传感器等采集设备和控制设备进行风速、风向、空气温湿度、光照度、降水量、水面蒸发量、土壤温度、土壤水分、土壤 pH 的在线式采集。采集数据按照采集周期直接上传到物联网平台并在平台记录数据。

4.2 非在线式采集
信息采集人员在监测点手工填写农作物生长情况、病虫害防治情况、土壤养分信息等数据，用于监测作物田间管理情况及土壤养分情况。

5 采集过程

5.1 在线式采集

5.1.1 在线式采集流程

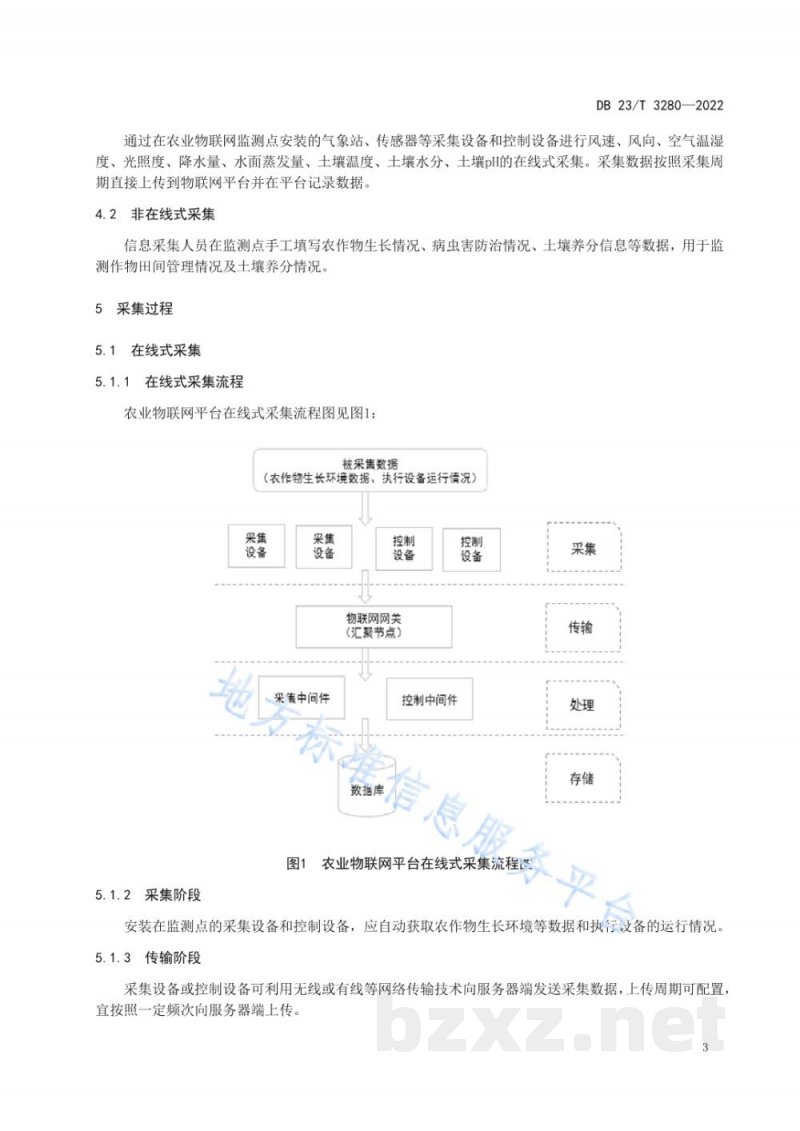

农业物联网平台在线式采集流程图见图 1。
被采集数据（农作物生长环境数据、执行设备运行情况）→ 采集设备 → 物联网网关（汇聚节点） → 采集中间件 → 处理 → 存储 → 平台。
（注：此处根据OCR碎片还原逻辑流，实际文档中应为流程图，文本描述为：安装在监测点的采集设备和控制设备，应自动获取农作物生长环境等数据和执行设备的运行情况。）

5.1.2 采集阶段
安装在监测点的采集设备和控制设备，应自动获取农作物生长环境等数据和执行设备的运行情况。

5.1.3 传输阶段
采集设备或控制设备可利用无线或有线等网络传输技术向服务器端发送采集数据，上传周期可配置，宜按照一定频次向服务器端上传。

5.1.4 处理阶段
运行在服务器端的采集中间件和控制中间件，对前端设备传输来的数据进行过滤、清洗和转换处理，输出的数据格式应符合数据库要求的数据格式。

5.1.5 存储阶段
处理后的采集信息应自动存储在农业物联网平台指定安全区域。存储时间不少于一个生长周期。

5.2 非在线式采集过程

5.2.1 非在线式采集流程

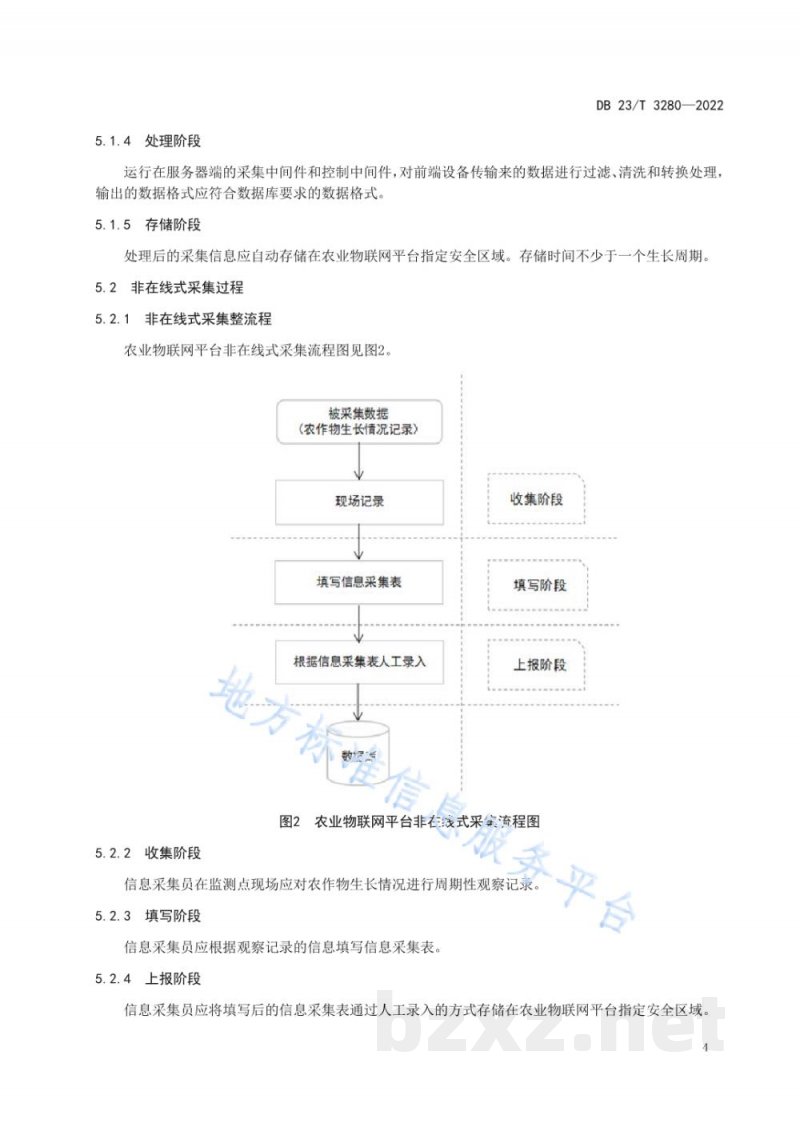

农业物联网平台非在线式采集流程图见图 2。
被采集数据（农作物生长情况记录）→ 现场记录 → 收集阶段 → 填写信息采集表 → 填写阶段 → 根据信息采集表人工录入 → 上报阶段 → 平台。

5.2.2 收集阶段
信息采集员在监测点现场应对农作物生长情况进行周期性观察记录。

5.2.3 填写阶段
信息采集员应根据观察记录的信息填写信息采集表。

5.2.4 上报阶段
信息采集员应将填写后的信息采集表通过人工录入的方式存储在农业物联网平台指定安全区域。
