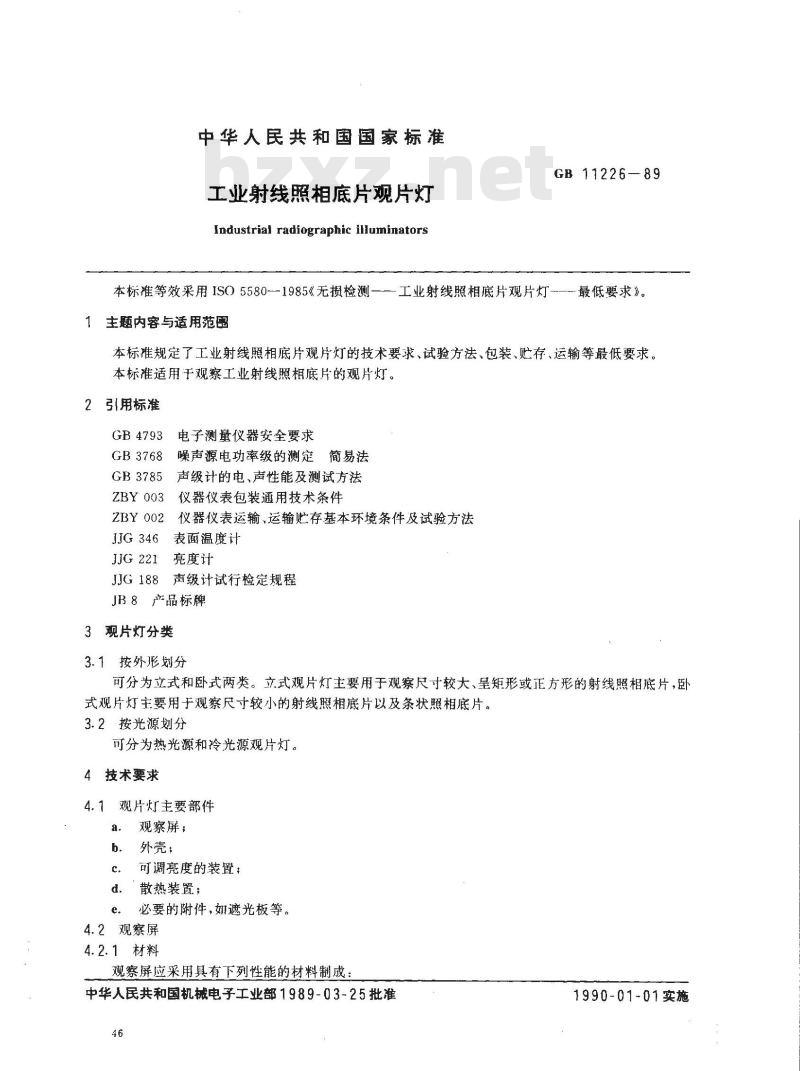

中华人民共和国国家标准
工业射线照相底片观片灯
Industrial radiographic illuminators本标准等效采用ISO5580--1985《无损检测-1主题内容与适用范围
GB 11226—89
工业射线照相底片观片灯-—最低要求》。本标准规定了工业射线照相底片观片灯的技术要求、试验方法、包装、贮存、运输等最低要求。本标准适用干观察工业射线照相底片的观片灯。2引用标准
GB4793
电子测量仪器安全要求
GB3768
GB3785
ZBY 003
ZBY 002
JJG346
JJG221
JJG 188
噪声源电功率级的测定简易法
声级计的电、声性能及测试方法仪器仪表包装通用技术条件
仪器仪表运输、运输贮存基本环境条件及试验方法表面温度计
亮度计
声级计试行检定规程
JB8产品标牌
3观片灯分类
3.1按外形划分
可分为立式和卧式两类。立式观片灯主要用于观察尺寸较大、呈矩形或正方形的射线照相底片，卧式观片灯主要用于观察尺寸较小的射线照相底片以及条状照相底片。3.2按光源划分
可分为热光源和冷光源观片灯。4技术要求
4.1观片灯主要部件
观察屏；
外壳，
C．可调亮度的装置；
d．“散热装置；
必要的附件，如遮光板等。
4.2观察屏
4.2.1材料
观察屏应采用具有下列性能的材料制成中华人民共和国机械电子工业部1989-03-25批准46
1990-01-01实施
须有散射光的性能；
受热时不变色，不变形；
GB 11226-89
表面不易被刮伤，也不会划伤照相底片，并易清洁。4.2.2亮度

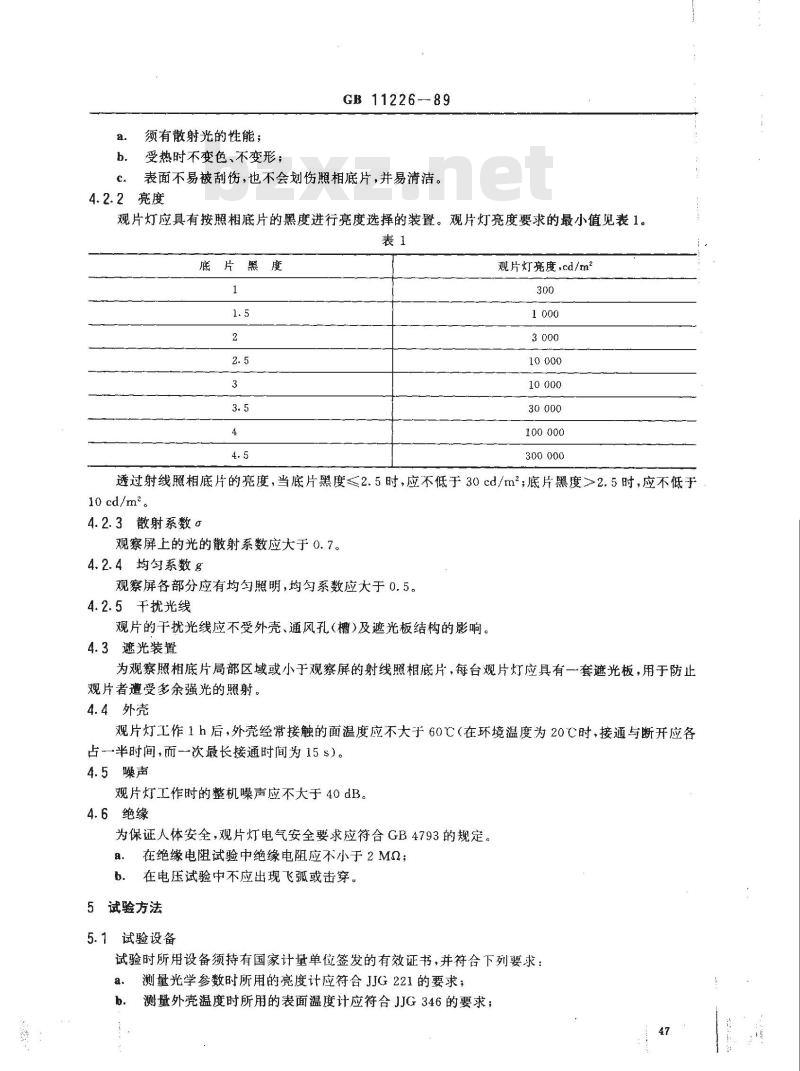

观片灯应具有按照相底片的黑度进行亮度选择的装置。观片灯亮度要求的最小值见表1。表1
底片黑度
观片灯亮度，cd/m2
100 000
透过射线照相底片的亮度，当底片黑度≤2.5时，应不低于30cd/m2；底片黑度≥2.5时，应不低于10 cd/m2。
4.2.3散射系数a
观察屏上的光的散射系数应大于0.7。4.2.4均勾系数g
观察屏各部分应有均勾照明，均匀系数应大于0.5。4.2.5干扰光线
观片的干扰光线应不受外壳、通风孔(槽)及遮光板结构的影响。4.3遮光装置
为观察照相底片局部区域或小于观察屏的射线照相底片，每台观片灯应具有一套遮光板，用于防止观片者遭受多余强光的照射。
4.4外壳
观片灯工作1h后，外壳经常接触的面温度应不大于60℃（在环境温度为20℃时，接通与断开应各占一半时间，而一次最长接通时间为15s）。4.5噪声
观片灯工作时的整机噪声应不大于40dB。4.6绝缘
为保证人体安全，观片灯电气安全要求应符合GB4793的规定。在绝缘电阻试验中绝缘电阻应不小于2MQ；电
在电压试验中不应出现飞孤或击穿。b
5试验方法
5.1试验设备
试验时所用设备须持有国家计量单位签发的有效证书，并符合下列要求：a
测量光学参数时所用的亮度计应符合JJG221的要求；测量外壳温度时所用的表面温度计应符合JJG346的要求；GB 11226—89
c.测量整机噪声所用的声级计应符合JJG188的要求。5.2试验测量
5.2.1光学参数测量

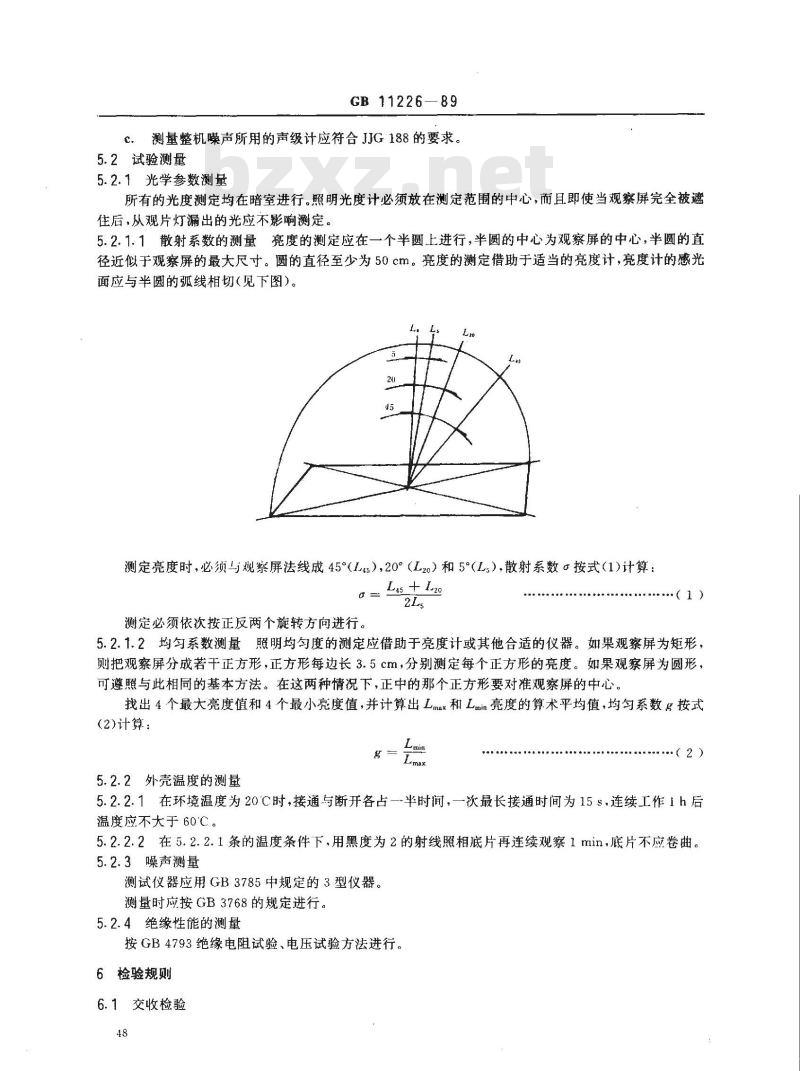

所有的光度测定均在暗室进行。照明光度计必须放在测定范围的中心，而且即使当观察屏完全被遮住后，从观片灯漏出的光应不影响测定。5.2.1.1散射系数的测量亮度的测定应在一个半圆上进行，半圆的中心为观察屏的中心，半圆的直径近似于观察屏的最大尺寸。圆的直径至少为50cm。亮度的测定借助于适当的亮度计，亮度计的感光面应与半圆的弧线相切（见下图）。20
测定亮度时，必须与观察屏法线成45°（L45），20°（L2o）和5（L，），散射系数α按式（1)计算：L4s + L20
测定必须依次按正反两个旋转方向进行。5.2.1.2均匀系数测量照明均匀度的测定应借助于亮度计或其他合适的仪器。如果观察屏为矩形，则把观察屏分成若干正方形，正方形每边长3.5cm，分别测定每个正方形的亮度。如果观察屏为圆形，可遵照与此相同的基本方法。在这两种情况下，正中的那个正方形要对准观察屏的中心。找出4个最大亮度值和4个最小亮度值，并计算出Lmax和Lmin亮度的算术平均值，均匀系数g按式(2)计算：
5.2.2外壳温度的测量
5.2.2.1在环境温度为20℃C时，接通与断开各占一半时间，一次最长接通时间为15s，连续工作1h后温度应不大于60℃。
5.2.2.2在5.2.2.1条的温度条件下，用黑度为2的射线照相底片再连续观察1min，底片不应卷曲。5.2.3噪声测量
测试仪器应用GB3785中规定的3型仪器。测量时应按GB3768的规定进行。5.2.4绝缘性能的测量
按GB4793绝缘电阻试验、电压试验方法进行。6检验规则
6.1交收检验

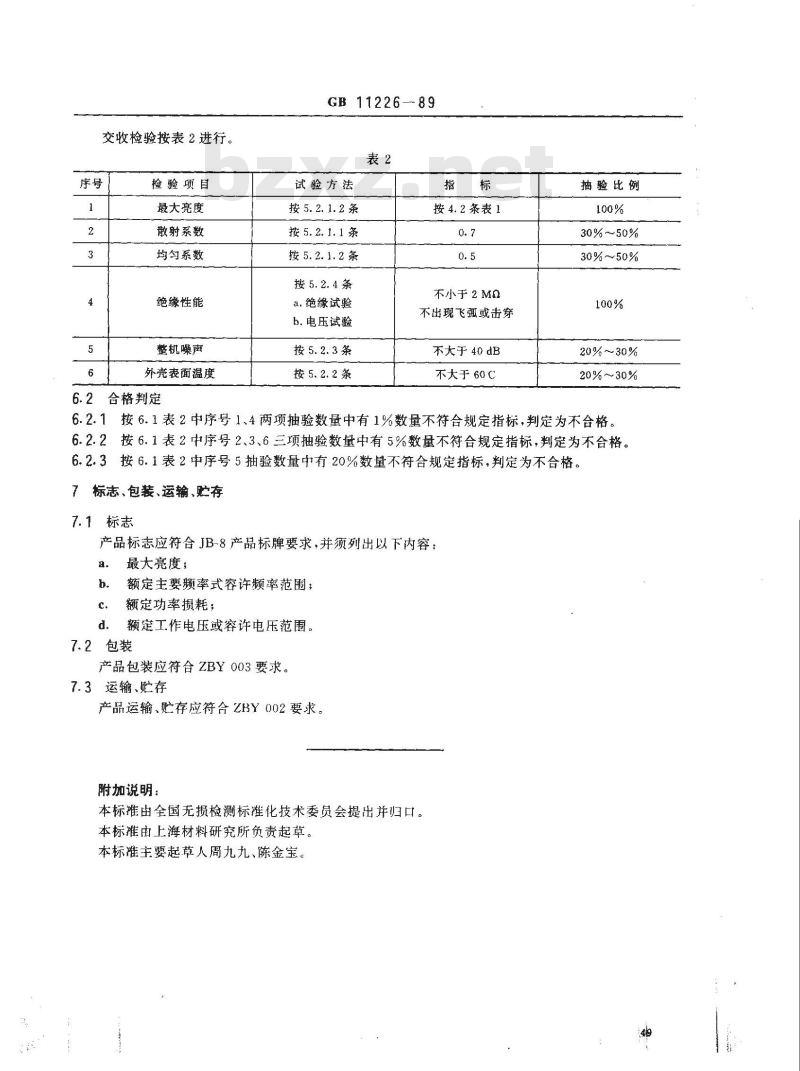

交收检验按表2进行。
检验项目
最大亮度
散射系数
均匀系数
绝缘性能
整机噪声
外壳表面温度
6.2合格判定
GB 11226-89
试验方法
按5.2.1.2条
按5.2.1.1条
按5.2.1.2条
按5.2.4条
a.绝缘试验
b.电压试验
按5.2.3条
按5.2.2条
按4.2条表1
不小于2MQ
不出现飞弧或击穿
不大于40dB
不大于60℃www.bzxz.net
抽验比例
30%~50%
30%~～50%
20%～30%
20%~30%
6.2.1按6.1表2中序号1、4两项抽验数量中有1%数量不符合规定指标，判定为不合格。6.2.2
按6.1表2中序号2、3、6三项抽验数量中有5%数量不符合规定指标，判定为不合格。按6.1表2中序号5抽验数量中有20%数量不符合规定指标，判定为不合格。7标志、包装、运输、贮存
7.1标志
产品标志应符合JB-8产品标牌要求，并须列出以下内容：最大亮度；
额定主要频率式容许频率范围；额定功率损耗；
额定工作电压或容许电压范围。7.2包装
产品包装应符合ZBY003要求。
7.3运输、贮存
产品运输、贮存应符合ZBY002要求。附加说明：
本标准由全国无损检测标准化技术委员会提出并归口。本标准由上海材料研究所负责起草。本标准主要起草人周九九、陈金宝。49
